هل تبحث عن حلول توزيع كابلات موثوقة وذكية وفعالة من حيث التكلفة لشبكة الطاقة الخاصة بك؟ مرحبًا بكم في شركة Jinhand Electric Co., Ltd.، الشركة الرائدة في الصين في مجال تصنيع وتوريد ومصنع تتمتع بأكثر من عقد من الخبرة في تصميم وإنتاج المنتجات عالية الأداء.صناديق فرع الكابلومحطات التبديل الذكية. باعتبارها عقدة مهمة في أنظمة التوزيع الحديثة ذات الجهد المتوسط، تم تصميم صناديق الفروع لدينا لتعزيز موثوقية الشبكة، وتبسيط الصيانة، وتمكين وظائف الشبكة الذكية للمرافق، والمجمعات الصناعية، والتطورات الحضرية، ومشاريع الطاقة المتجددة في جميع أنحاء العالم. مع Jinhand، يمكنك الحصول على شريك ملتزم بالابتكار والجودة والدعم الشامل بدءًا من المفهوم وحتى التشغيل.
يعمل صندوق فرع الكابل، والذي يشار إليه أيضًا باسم خزانة توزيع الكابلات أو صندوق توصيل الكابلات أو حاوية الوحدة الرئيسية الحلقية (RMU)، كنقطة اتصال وتحكم إستراتيجية في شبكات الكابلات تحت الأرض ذات الجهد المتوسط (عادةً 6-24 كيلو فولت). وتشمل وظائفها الأساسية ما يلي:
تقسيم تغذية كابل الطاقة الرئيسي إلى مغذيات صادرة متعددة لتزويد مناطق أو أحمال مختلفة.
توفير نقاط لعزل أقسام الشبكة للصيانة الآمنة وتحديد موقع الخلل وإصلاحه دون التأثير على النظام بأكمله.
أجهزة تبديل السكن (مفاتيح التحميل، قواطع الدائرة)، والصمامات، ومرحلات الحماية للتحكم في تدفق الطاقة ومقاطعة تيارات الأعطال.
دمج محولات التيار (CTs)، ومحولات الجهد (VTs)، والأجهزة الإلكترونية الذكية (IEDs) للحصول على البيانات، وقياس الطاقة، ومراقبة الحالة.
إن Jinhand هو شريكك المثالي لأننا نتعامل مع Branch Box ليس فقط كعلبة معدنية، ولكن كعقدة ذكية قابلة للتخصيص لشبكة التوزيع الخاصة بك. باعتبارنا مصنعًا ومصنعًا مباشرًا في الصين، فإننا نتحكم في عملية الإنتاج بأكملها — بدءًا من تصنيع الصفائح المعدنية الدقيقة ومصادر المكونات عالية الجودة وحتى التجميع المتقدم والاختبار الصارم. يتيح لنا هذا التكامل الرأسي تقديم منتجات فائقة الجودة وأسعار تنافسية ومرونة في تصميم الحلول وفقًا لمواصفاتك الدقيقة، سواء كنت بحاجة إلى صندوق صغير الحجم بسيط أو صندوق كامل المواصفاتمحطة التبديل الذكية في الهواء الطلق.
تم تصميم محفظة صندوق فرع الكابلات الشاملة من Jinhand لمعالجة سيناريوهات التطبيقات المتنوعة. إن فهم الفئات هو الخطوة الأولى لاتخاذ قرار مستنير:

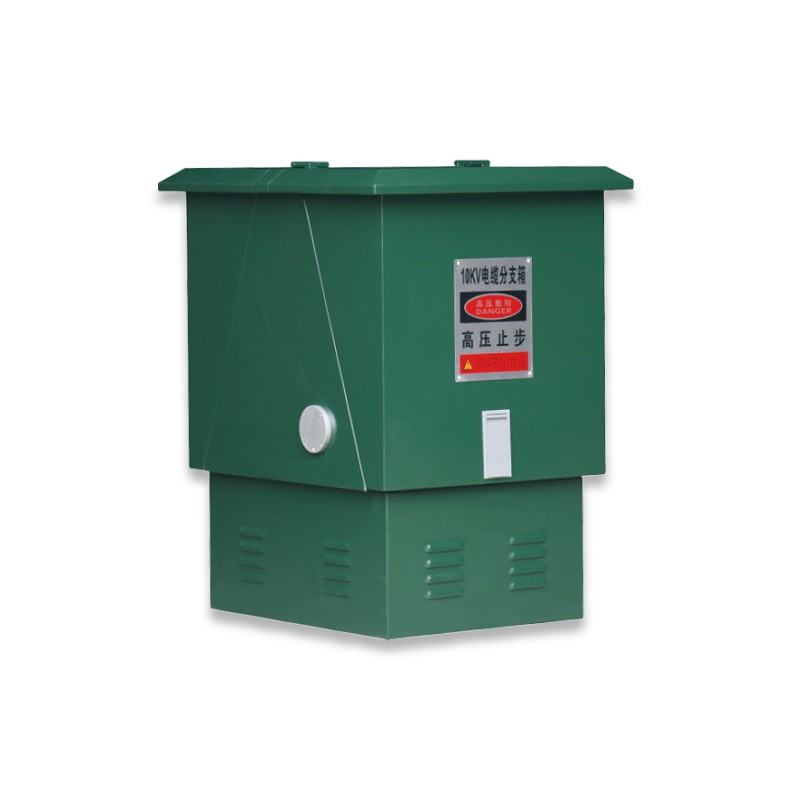

هذه هي الوحدات الأساسية والموثوقة للغاية للتنصت على الكابلات الأساسية والربط والاتصال. وهي تركز على السلامة والمتانة وسهولة الوصول.
أ. العزل المتقدم: يمكن استخدام عزل الهواء أو أغطية العزل الصلبة أو قضبان التوصيل المغلفة لضمان السلامة والاكتناز.
ب. الوصول المريح: توفر التصميمات ثنائية الاتجاه أو متعددة الأبواب ذات زوايا الفتح الواسعة إمكانية الوصول دون عائق لإنهاء الكابلات وفحصها.
ج. أنظمة التوصيل المعيارية: استخدم أنظمة الموصلات القياسية المثبتة بمسامير (على سبيل المثال، موصلات T، وموصلات الكوع) المصنفة بـ 200 أمبير أو 630 أمبير، مما يضمن اتصالات موثوقة وقابلة للتكرار.
د. مراحل واضحة ووضع العلامات: تم تصميم التخطيط الداخلي للفصل الواضح بين الطور (A، B، C) ويتضمن علامات دائمة ومقروءة للتشغيل الخالي من الأخطاء.
سيناريوهات التطبيق المثالي
نقاط تفرع الكابلات في المناطق السكنية الحضرية.
مغذيات من محطة فرعية رئيسية إلى مباني مصانع متعددة داخل منطقة صناعية.
نقاط الاتصال في أنظمة تجميع مزارع الرياح أو الطاقة الشمسية.
أي تطبيق يتطلب عقدة اتصال قوية وسهلة الصيانة وموفرة للمساحة.
(1) المفهوم الأساسي

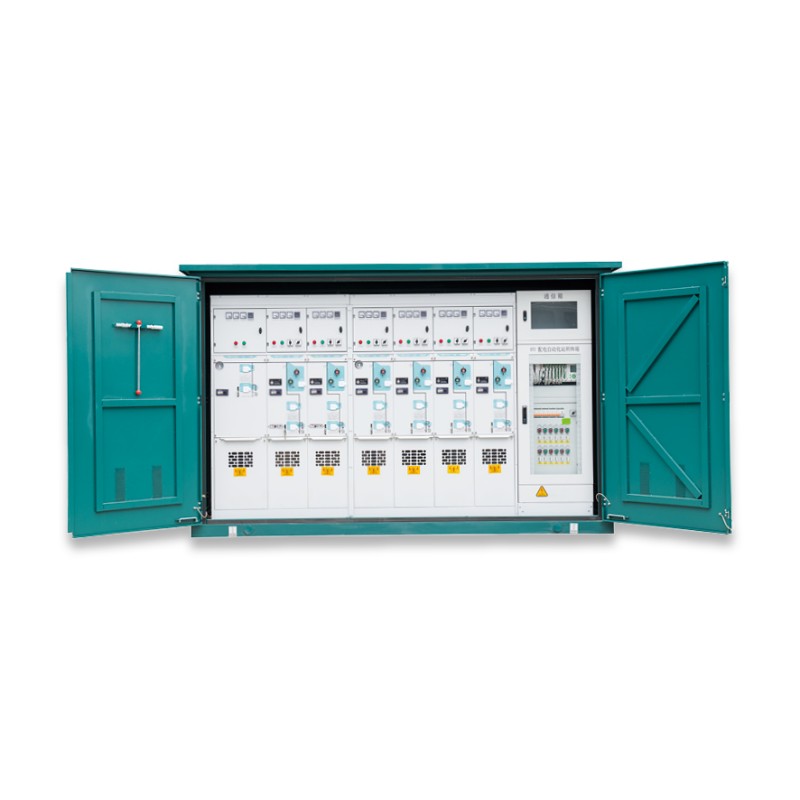

هذه عبارة عن حلول متقدمة جاهزة للتشغيل تعمل على دمج المفاتيح الكهربائية الأساسية والحماية والتحكم والاتصالات في حاوية واحدة مسبقة الصنع مقاومة للعوامل الجوية. إنها تمثل تطور صندوق الفرع التقليدي إلى أحد أصول الشبكة الذكية.
(2) ميزات متعمقة
أ. النظام الأساسي المتكامل تمامًا: يمكن أن يشتمل على مفاتيح التحميل، وقواطع دوائر SF6 أو التفريغ، ومجموعات مفاتيح المصهر، والمحولات، وأشرطة التوصيل في ترتيب مدمج.
ب. النظام الثانوي الشامل: خزانة تحكم سلكية مثبتة في المصنع تحتوي على مرحلات حماية، وأجهزة PLC، ومعالجات اتصالات (FTU/DTU)، وأجهزة قياس، وواجهات SCADA.
ج. تصميم خالٍ من الهندسة المدنية: تسمح القاعدة الخرسانية مسبقة الصنع أو المنزلق الفولاذي المدمج بالتركيب السريع، مما يقلل بشكل كبير من وقت وتكلفة البناء في الموقع.
د. شبكة ذكية جاهزة: مجهزة بأجهزة IEC 61850 المتوافقة مع IEC، وتدعم التحكم عن بعد، واكتشاف الأخطاء، والعزل، واستعادة الخدمة (FDIR)، ومراقبة الحمل، وتسجيل البيانات.
سيناريوهات التطبيق المثالي:
الوحدات الحلقية الرئيسية (RMU) في شبكات التوزيع الثانوية الحضرية.
محطات فرعية مدمجة للمجمعات التجارية أو المستشفيات أو مراكز البيانات.
إمدادات الطاقة المؤقتة أو الدائمة لمواقع البناء أو الأحداث أو عمليات التعدين.
مشاريع أتمتة الشبكة التي تتطلب المراقبة والتحكم عن بعد.
(1) المفهوم الأساسي
باستخدام SF6 أو الغاز الصديق للبيئة كوسيلة للعزل والتبريد القوسي، توفر هذه الوحدات أقصى درجات الاكتناز والموثوقية والمناعة البيئية. يتم إغلاق جميع الأجزاء الحية في خزان مضغوط من الفولاذ المقاوم للصدأ.
(2) الميزة الرئيسية
مساحة صغيرة جدًا، ولا تحتاج إلى صيانة تمامًا للنظام الأساسي، وهي مثالية للمناطق المعرضة للفيضانات، أو المواقع الساحلية، أو البيئات شديدة التلوث.
عرض جينهاند
على الرغم من عدم وجود تفاصيل واضحة في الملف المقدم، إلا أن Jinhand، باعتبارها شركة رائدة في تصنيع المفاتيح الكهربائية ذات الجهد العالي، تمتلك التكنولوجيا اللازمة لتزويد وحدات RMU المدمجة من نوع GIS، والتي تعد نسخة متميزة من Branch Box الذكي.
يعد اختيار صندوق الفرع الصحيح قرارًا متعدد الأوجه. اتبع هذا الدليل الشامل، واستفد من الاستشارة الهندسية المجانية التي يقدمها Jinhand.
(1) جهد النظام: تأكد من الجهد الاسمي (على سبيل المثال، 12 كيلو فولت، 24 كيلو فولت). النطاق القياسي لشركة Jinhand يغطي 12 كيلو فولت.
(2) تيار الحمل العادي والحد الأقصى: يتم الحساب بناءً على الحمل المتصل والتنوع. تدعم منتجاتنا التيارات من 200 أمبير إلى 630 أمبير للمغذيات.
(3) تحليل مستوى الخطأ: تحديد تيار الدائرة القصيرة المحتمل عند نقطة التثبيت. وهذا يملي تيار الصمود المطلوب لفترة قصيرة (Icw) وقدرة التصنيع/الكسر.
(1) احتياجات التبديل والحماية
اتصال بسيط فقط؟ اختر صندوق فرعي معزول أساسي (نوع DFW).
(2) هل تحتاج إلى العزلة المحلية؟ حدد مربعًا مزودًا بمفاتيح فصل التحميل.
(3) هل تحتاج إلى انقطاع التيار الكهربائي والحماية؟ اختر محطة ذكية مزودة بقواطع دوائر أو مجموعات مفاتيح مصهر (نوع XGW).
(1) قيود المساحة: قم بقياس البصمة المتاحة بدقة.
(2) درجة الحرارة المحيطة: النطاق القياسي هو -25 درجة مئوية إلى +40 درجة مئوية؛ نطاقات أوسع متاحة.
(3) الارتفاع: التصميم القياسي لـ 2000m. Dering أو تصميم خاص مطلوب للارتفاعات الأعلى.
(1) المراقبة: هل تحتاج إلى قراءة عن بعد للجهد والتيار والطاقة ودرجة الحرارة؟
(2) التحكم: هل تحتاج إلى أوامر فتح/إغلاق عن بعد؟
(3) الأتمتة: هل تريد أتمتة وحدة التغذية (FA) لعزل الأخطاء واستعادتها؟
(4) الاتصال: حدد البروتوكولات المطلوبة: IEC 61850، DNP3.0، Modbus RTU/TCP، IEC 60870-5-101/104.
يتم قياس الجودة. فيما يلي المواصفات التفصيلية التي تحدد أداء وموثوقية منتجاتنا.
| فئة المعلمة | التفاصيل | صندوق فرع DFW-12 | محطة XGW-12 الذكية | وحدة | ملاحظات/معيار |
| عام | الجهد المقنن | 12 | 12 | كيلو فولت |
|
| التردد المقدر | 50 | 50 | هرتز |
|
|
| تصنيف التيار العادي | 630 | 630 (LS)، 200 (CB كومبي) | A | لكل وحدة تغذية | |
| أداء ماس كهربائى | تيار الصمود لفترة قصيرة (Icw) | 20(3ث)-حراري | 20(3ث) | كا، ق |
|
| ذروة الصمود الحالي (Ipk) | 50 | 50/63 | كا |
|
|
| تصنيف كسر الدائرة القصيرة الحالية | لا يوجد | 20 (لCB) | كا | لوحدة قاطع الدائرة | |
| مستوى العزل | تردد الطاقة. الصمود (1 دقيقة) | 42 | 42(الدكتوراه)48(استراحة) | كيلو فولت | جاف، آر إم إس |
| الصمود في وجه نبضة البرق | 105 | 75(الدكتوراه)،85(استراحة) | كيلو فولت | موجة 1.2/50 ميكروثانية، الذروة | |
| مسافة الزحف الخارجي | ≥20 | ≥20 | مم/كيلو فولت | ضد التلوث | |
| الميكانيكية والتشغيلية | الحياة الميكانيكية (العمليات) | غير متاح للصندوق نفسه | ≥2000 (للمفاتيح) | مرات |
|
| آلية التشغيل | يدوي | يدوي / كهربائي (اختياري) |
|
|
|
| المتشابكة | ميكانيكية | الميكانيكية والكهربائية |
|
"خمسة الوقاية" | |
| الضميمة والبيئة | درجة الحماية (رمز IP) | IP33 | IP4X |
|
إيك 60529 |
| مادة | الفولاذ المجلفن / الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ/الفولاذ المطلي |
|
|
|
| درجة حرارة التشغيل | -25 درجة مئوية إلى +40 درجة مئوية | -30 درجة مئوية إلى +40 درجة مئوية | ℃ |
|
|
| الميزات الذكية | بروتوكول الاتصالات | لا يوجد | إيك 61850، دنب 3.0، مودبوس |
|
اختياري في XGW |
| الأجهزة المتكاملة | لا يوجد | FTU/RTU، مرحل الحماية، القياس |
|
|
(1) الامتثال لاختبار النوع: تم تصميم منتجاتنا لتلبية معايير GB/T 11022 وGB 3906 (للمغلف المعدني) ومعايير سلسلة IEC 62271 المرجعية.
(2) مختومة مدى الحياة (خيار نظام المعلومات الجغرافية): بالنسبة للوحدات المعزولة بالغاز، يتم ضمان معدل التسرب السنوي < 0.5% سنويًا، مع فترة خدمة تتجاوز 30 عامًا.
(3) مقاومة التآكل: تخضع العبوات الخارجية لـ ≥1000 ساعة من اختبار رش الملح (ASTM B117) لضمان طول العمر في البيئات القاسية.
نحن شريك حلول، ولسنا مجرد بائع منتجات. خدماتنا تشمل:
دراسات تدفق الحمل الحر ودائرة القصر، ومراجعة المخطط أحادي الخط (SLD)، وإعداد فاتورة المواد الكاملة (BOM).
يمكننا تقديم نماذج ثلاثية الأبعاد لمعداتنا لتكامل التصميم المدني والكهربائي الخاص بك.
يمكنك أنت أو ممثلك زيارة مصنعنا في الصين لمشاهدة الاختبارات الروتينية (مقاومة تردد الطاقة، والتشغيل الميكانيكي، والاختبارات الوظيفية لمرحل الحماية) ومراجعة عمليات مراقبة الجودة.
يتم توفيره مع كل طلب: رسومات الترتيبات العامة، ومخططات الأسلاك، وأدلة التعليمات، وشهادات الاختبار، وشهادات المواد للمكونات الرئيسية.
يمكننا إرسال مهندسين ذوي خبرة إلى موقعك للإشراف على التركيب، وتوجيهات إنهاء الكابلات، وفحص الأسلاك الثانوية، والتشغيل الوظيفي.
دورات تدريبية مخصصة لموظفي العمليات والصيانة لديك، تغطي نظرة عامة على المعدات، والعمليات العادية/غير العادية، والصيانة الروتينية، واستكشاف الأخطاء وإصلاحها الأساسية.
نحن نحتفظ بمخزون استراتيجي من قطع الغيار الشائعة ونقدم قناة توريد شفافة للدعم على المدى الطويل.
معزول بالهواء (AIS): يتم فصل الأجزاء الحية عن طريق فجوات هوائية وعزل صلب (مثل الإيبوكسي). يتطلب مساحة داخلية أكبر للتخليص ولكن من الأسهل عمومًا فحصه وتكلفة أولية أقل. معزول بالغاز (GIS): يتم وضع الأجزاء الحية في خزان مغلق مملوء بغاز SF6 أو غاز مشابه، والذي يتمتع بخصائص عزل وتبريد قوس كهربائي ممتازة. إنه مدمج للغاية، ولا يحتاج إلى صيانة للنظام الأساسي، ومحصن ضد التلوث البيئي. يعتمد الاختيار على المساحة والبيئة وتفضيلات تكلفة دورة الحياة.
نحن نستخدم العديد من التدابير: 1) التصنيع الدقيق: يتم تصنيع وسادات الموصلات وقضبان التوصيل بدقة من أجل التسطيح. 2) عزم الدوران المحدد: نحن نقدم مواصفات عزم الدوران التفصيلية لجميع التوصيلات المثبتة بمسامير. 3) معجون الاتصال: نوصي ويمكننا توفير معجون اتصال كهربائي عالي الجودة لتقليل المقاومة ومنع الأكسدة. 4) فحص التصوير الحراري: خلال FAT، يمكننا إجراء فحص التصوير الحراري تحت الحمل للتحقق من ارتفاع درجة الحرارة بشكل موحد عبر التوصيلات.
