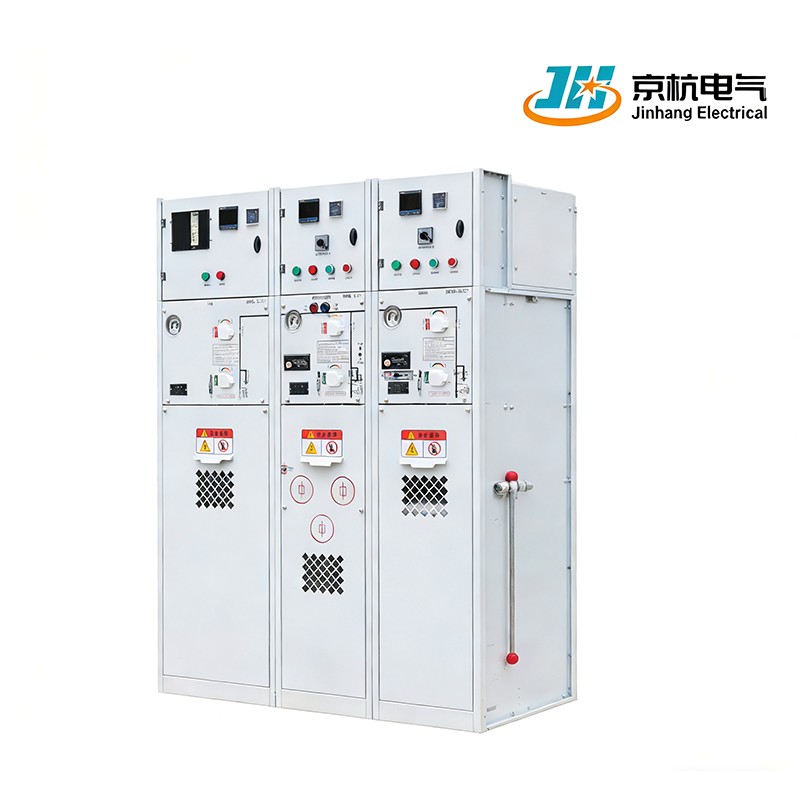

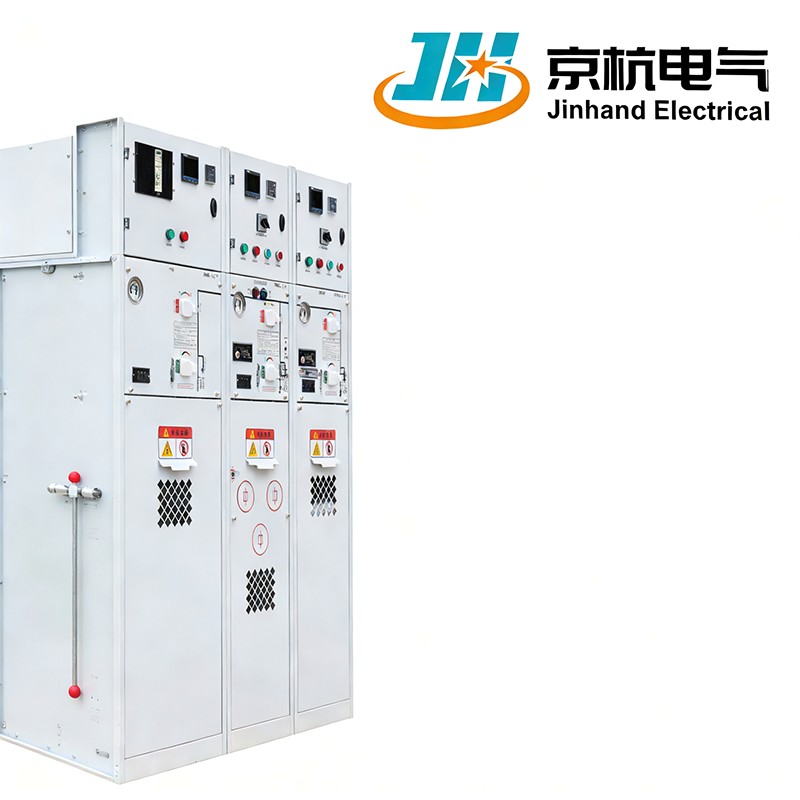

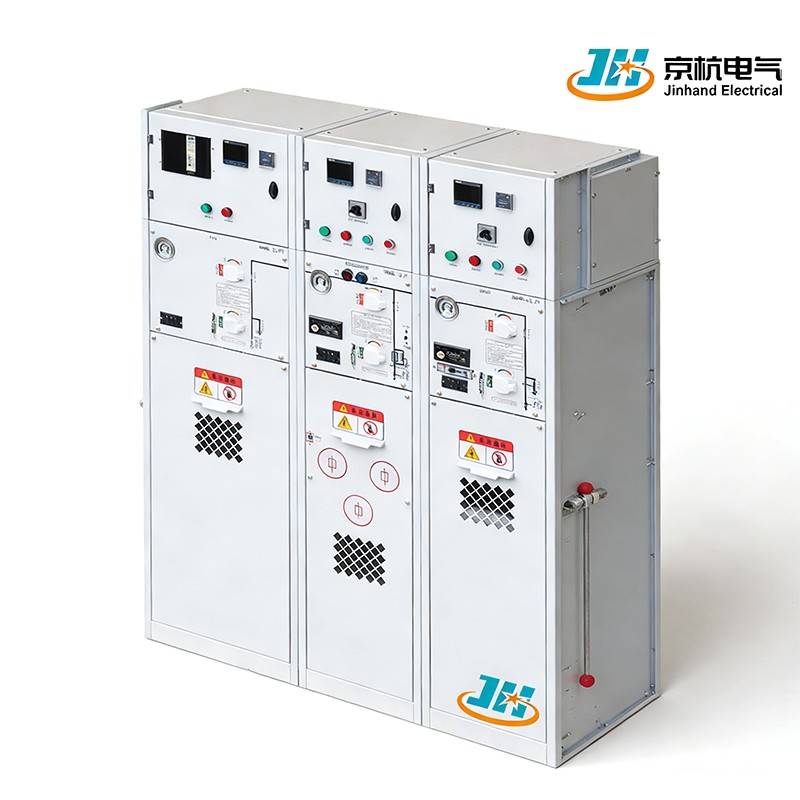

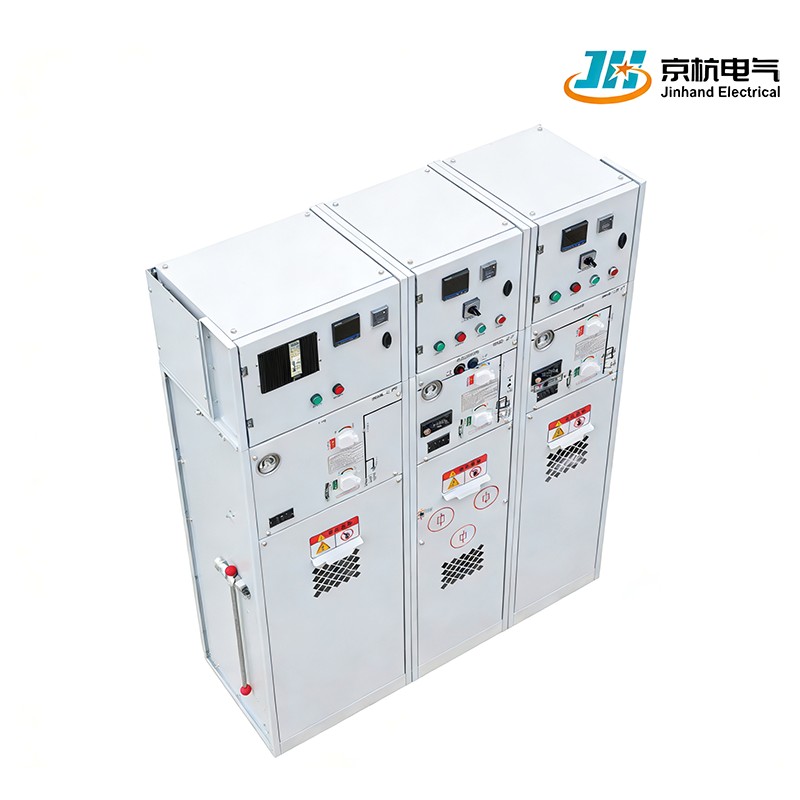

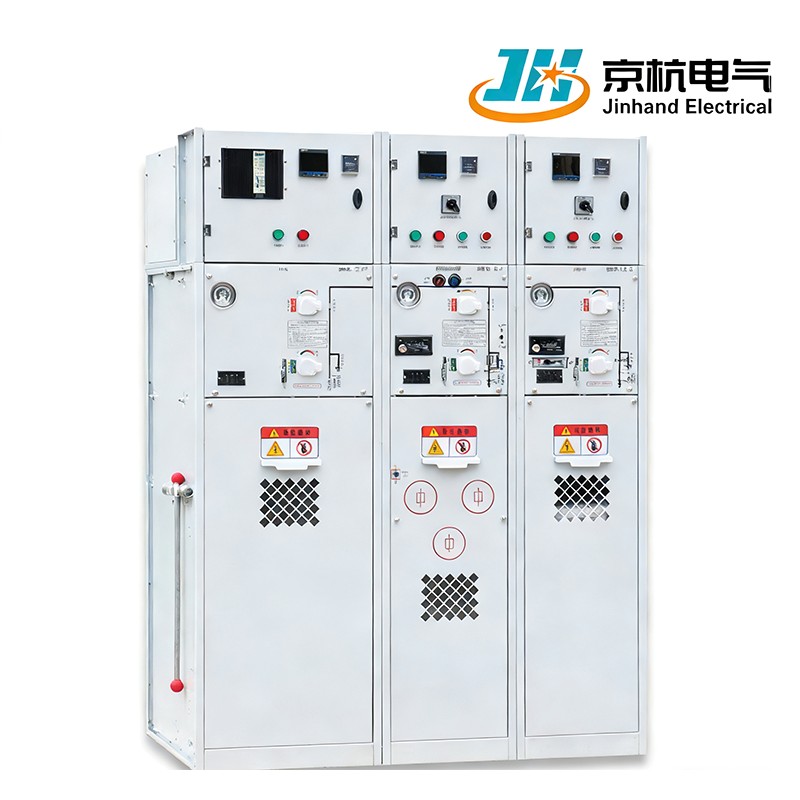

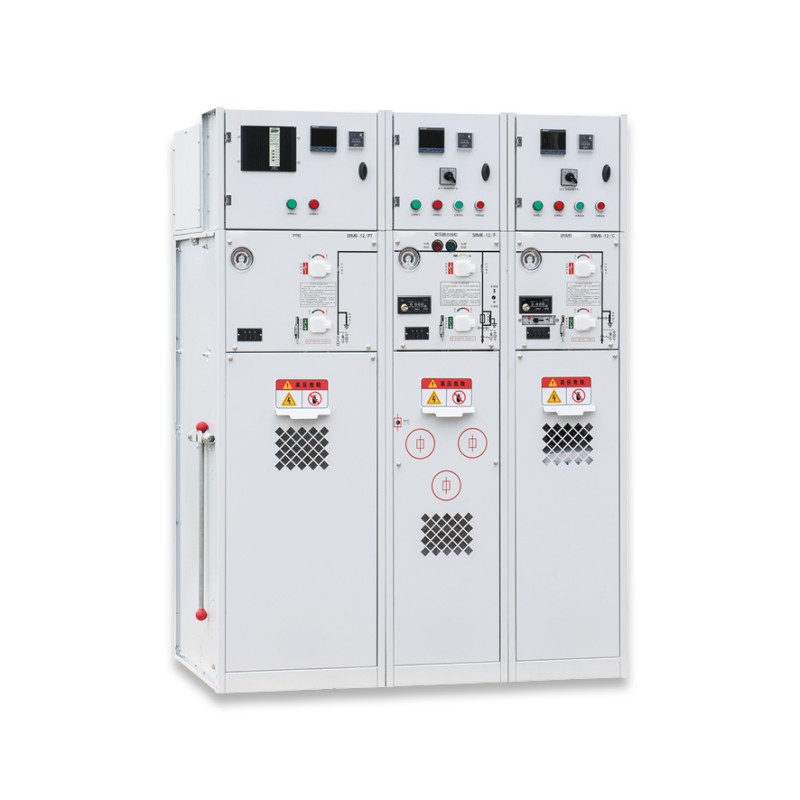

باعتبارنا موردًا مقره المصنع في الصين، فإننا نراقب عن كثب الاتجاهات التكنولوجية في الصناعة الكهربائية لضمان بقاء منتجاتنا في المقدمة. تتميز مجموعة المفاتيح الكهربائية المعزولة بالغاز SRM6-12 بتصميم معياري، مما يجعل من السهل توسيعها والتكيف مع الاحتياجات المستقبلية، مما يجعلها الخيار المفضل للشراء.
1. نطاق التطبيق الواسع: مناسب لأنظمة التوزيع 10kV/6kV، مما يجعله مثاليًا لمختلف محطات المستخدم الفرعية في كل من المناطق الحضرية والريفية.
2. التصميم المرن: يسمح تصميم الوحدة المعيارية بمجموعات مرنة لتلبية احتياجات التطبيقات المختلفة، واستيعاب مختلف متطلبات المفاتيح الكهربائية المدمجة.
3. تشغيل بدون صيانة: يضمن النظام المغلق بالكامل عدم تأثر مجموعة المفاتيح الكهربائية بالظروف البيئية الخارجية، مما يوفر تشغيلًا موثوقًا دون الحاجة إلى صيانة دورية.
4. تعزيز السلامة والموثوقية: تضمن المكونات والمفاتيح الحية المغلقة داخل غلاف من الفولاذ المقاوم للصدأ السلامة الشخصية والموثوقية التشغيلية.
5. حلول الأتمتة الذكية: قادرة على توفير حلول الأتمتة المتكاملة، والمساهمة في مفهوم المفاتيح الكهربائية الذكية وتبسيط التركيب والتشغيل.
| مشروع | وحدة | كمودول | وحدة FM | Vmodule | Cbmodule | ||
| التبديل المركب | نظم المعلومات الجغرافية | مفتاح فراغ | العزلة/التأريض | قاطع الدائرة الكهربائية | العزلة/التأريض | ||
| الجهد المقنن | كيلو فولت | 12 | 12 | 12 | 12 | 12 | 12 |
| التردد المقدر | هرتز | 50 | 50 | 50 | 50 | 50 | 50 |
| تردد الطاقة يتحمل الجهد (من الطور إلى الطور/المنفذ) | كيلو فولت | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| دفعة البرق تحمل الجهد | كيلو فولت | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| التصنيف الحالي | A | 630 | ملاحظة 1) | 630 |
|
1250/630 | 1250/630 |
| تصنيف كسر حلقة مغلقة الحالية | A | 630 |
|
|
|
|
|
| تصنيف كسر كابل الشحن الحالي | A | 135/135 |
|
|
|
|
|
| تصنيف إغلاق الدائرة القصيرة (الذروة) | A | 50 | 80 |
|
|
|
|
| الذروة المقدرة تحمل التيار | كا | 50 |
|
|
|
|
|
| تصنيفها لفترة قصيرة تحمل التيار | كا/3 ثانية | 20 |
|
|
|
|
|
| تصنيف كسر الدائرة القصيرة الحالية | كا |
|
31.5 | 20 |
|
25 | 25 |
| تصنيف النقل الحالي | A |
|
1750 |
|
|
|
|
| الحد الأقصى لتيار المصهر المجهز | A | - | 125 |
|
|
|
|
| مقاومة الحلقة | -ن | ≥300 | ≥600 |
|
|
|
|
| الحياة الميكانيكية | مرات | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
| ملاحظة: 1) يعتمد على التيار المقنن للمصهر | |||||||
1. تصميم الوحدة المعيارية: يتميز بمجموعات الوحدات الثابتة والوحدات القابلة للتوسيع، مما يسمح بالتخصيص بناءً على متطلبات تشغيلية محددة.
2. نظام مغلق بالكامل: يضمن حماية المكونات الحية ضد العوامل البيئية، مما يعزز المتانة.
3. قضبان التوصيل القابلة للتوسيع: توفر قضبان التوصيل المعزولة والمحمية بشكل آمن والتي تسمح بنمطية كاملة، مما يتيح تكوينات مختلفة.
4.الامتثال للمعايير: يفي بمعايير GB، مما يضمن الجودة والموثوقية.
5. عمر التصميم الطويل: تم تصميمه ليدوم أكثر من 30 عامًا في ظل ظروف التشغيل الداخلية (20 درجة مئوية)، مما يعكس متانته وموثوقيته.
1. عزل غاز محكم الغلق بالكامل، مدمج ولا يحتاج إلى صيانة: يستخدم غرفة غاز من الفولاذ المقاوم للصدأ محكمة الغلق بالكامل مع SF6 أو غاز صديق للبيئة كوسيلة للعزل والتبريد القوسي، مما يحقق مجموعة مفاتيح كهربائية معزولة ومختومة بالكامل. هيكل مدمج، بحجم يتراوح من 1/3 إلى 1/2 فقط من المفاتيح التقليدية المعزولة بالهواء. لا يحتاج إلى صيانة مدى الحياة، ومناسب بشكل خاص للبيئات القاسية ذات المساحة المحدودة والتطبيقات التي تتطلب موثوقية عالية.
2. تجميع الوحدات، مجموعة مرنة: استنادًا إلى الوحدات النمطية القياسية مثل C وF وV وCb، يمكن تجميعها بمرونة في مخططات مختلفة مثل الوحدات الرئيسية الحلقية (RMU)، ووحدات التغذية الواردة/الصادرة، ووحدات القياس. يدعم قضبان التوصيل القابلة للتوسيع من أجل تمديد لا نهائي، مما يلبي احتياجات الأسلاك الأساسية المتنوعة.
3. آمنة وموثوقة لجميع الظروف، تصميم طويل العمر: يتم إغلاق جميع الأجزاء الحية داخل العلبة المضغوطة، ولا تتأثر بالعوامل البيئية الخارجية مثل الغبار أو الرطوبة أو التكثيف أو التلوث أو الحيوانات الصغيرة. عمر ميكانيكي عالي يصل إلى 5000 عملية، وعمر خدمة مصمم يزيد عن 30 عامًا، مما يضمن تشغيل الشبكة المستقر على المدى الطويل.
4. واجهات ذكية شاملة، ترقية سهلة: مجهزة مسبقًا بواجهات PT/CT القياسية ومساحة الأسلاك الثانوية، مما يسمح بسهولة إضافة الأجهزة الذكية مثل أجهزة حماية المعالجات الدقيقة، وFTU/DTU، ومديري الاتصالات. يدعم وظائف "ثلاثة أجهزة تحكم عن بعد" للتكامل السلس في أنظمة أتمتة التوزيع.
5. الامتثال لمعايير البيئة والسلامة العالية: يتوافق مع معايير GB. يستخدم الهواء الجاف أو تصميم الضغط الإيجابي الطفيف لمنع التكثيف الداخلي. في حالة استخدام غاز SF6، يتم تجهيزه بمرحلات كثافة ومقاييس ضغط لضمان التحكم في مخاطر التسرب. تعمل غرف الغاز الاختيارية الملحومة بالليزر على تعزيز موثوقية الختم.
1.الحل للتخصيص وتصميم الرسم: يوفر رسومًا بيانية مجانية ذات سطر واحد ورسومًا تخطيطية ثانوية وخطط ترتيب الخزانة ورسومات متطلبات الأساس استنادًا إلى مخطط شبكة التوزيع الخاص بالمستخدم وظروف الموقع.
2. اختبار وتدريب تكامل المصنع: يكمل جميع اختبارات ضيق الغاز وتردد الطاقة وتحمل الجهد والتفريغ الجزئي والخصائص الميكانيكية واختبارات التعشيق قبل التسليم، مما يوفر مجموعة كاملة من التقارير. يقدم تدريبًا متخصصًا لموظفي التشغيل والصيانة للمستخدم على هيكل المنتج والتشغيل والتشغيل الذكي للمحطة.
3.الخدمات اللوجستية العالمية والتوجيه في الموقع: توفر عبوات مضادة للاهتزاز ومضادة للإمالة، وتدعم النقل الدولي من الباب إلى الباب. يمكن إرسال مهندسين للإشراف على التركيب في الموقع، وفحص ضغط غرفة الغاز، والتشغيل الذكي للمحطة، وتوجيه عملية التنشيط.
4. حل التوزيع الذكي المتكامل: بعيدًا عن المفاتيح الكهربائية، يوفر دعم DTU/FTU ومعدات الاتصالات ومنصات البرامج وخدمات تكامل النظام لمساعدة المستخدمين في ترقية أتمتة التوزيع.
