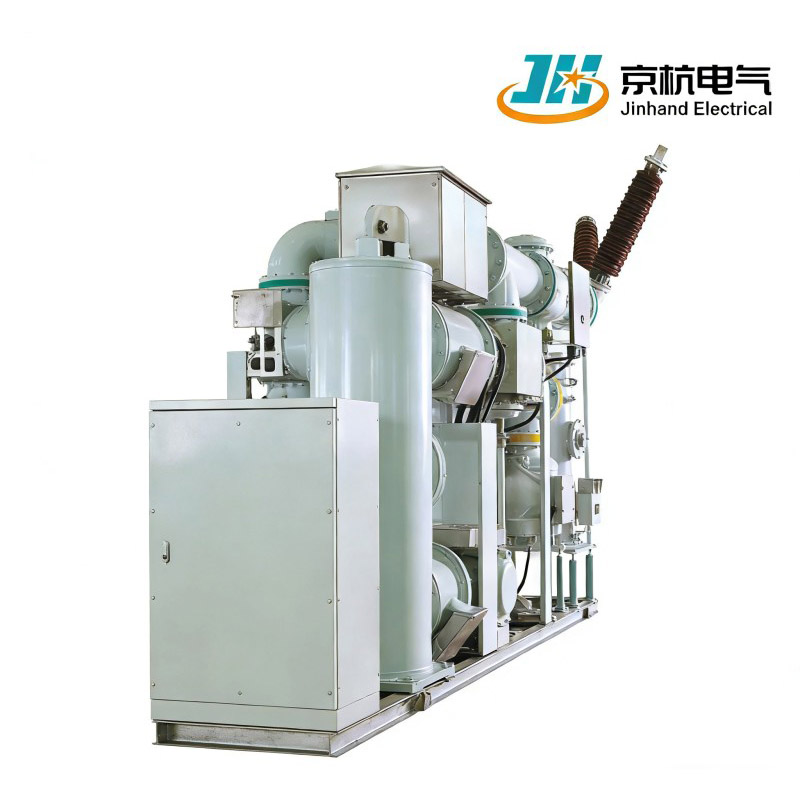

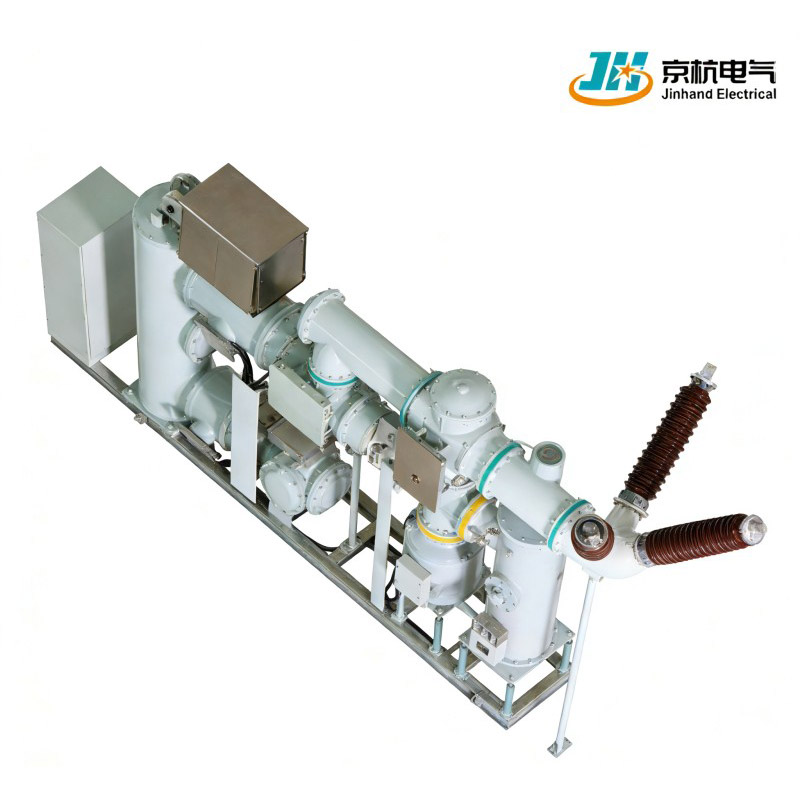

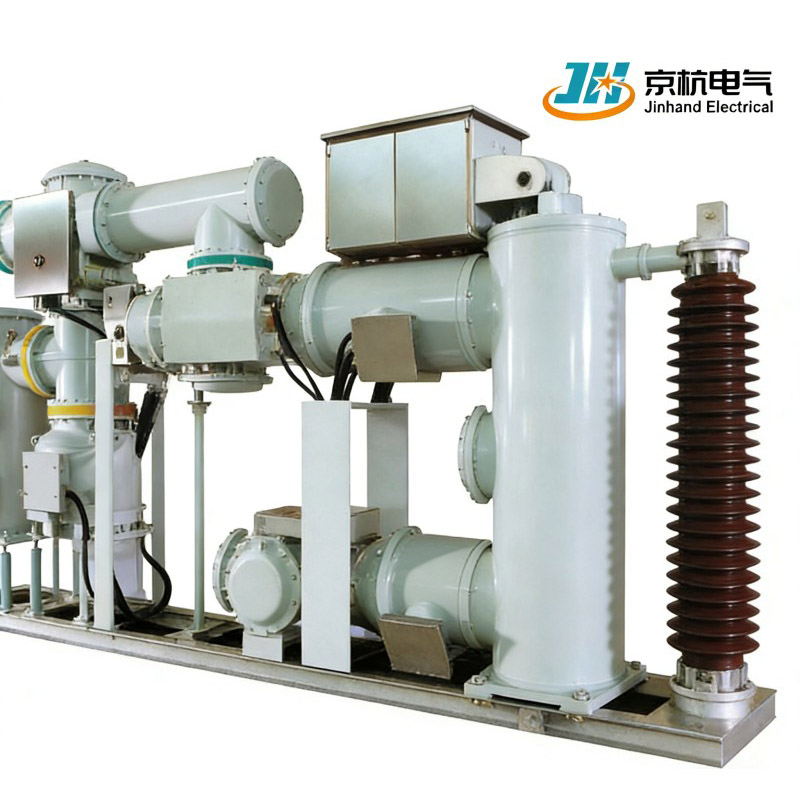

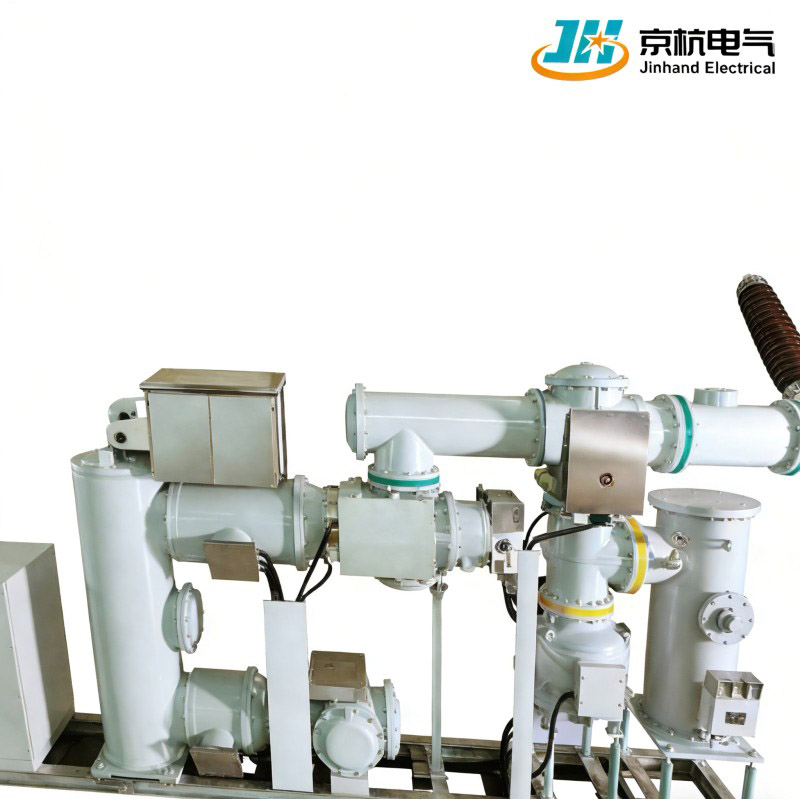

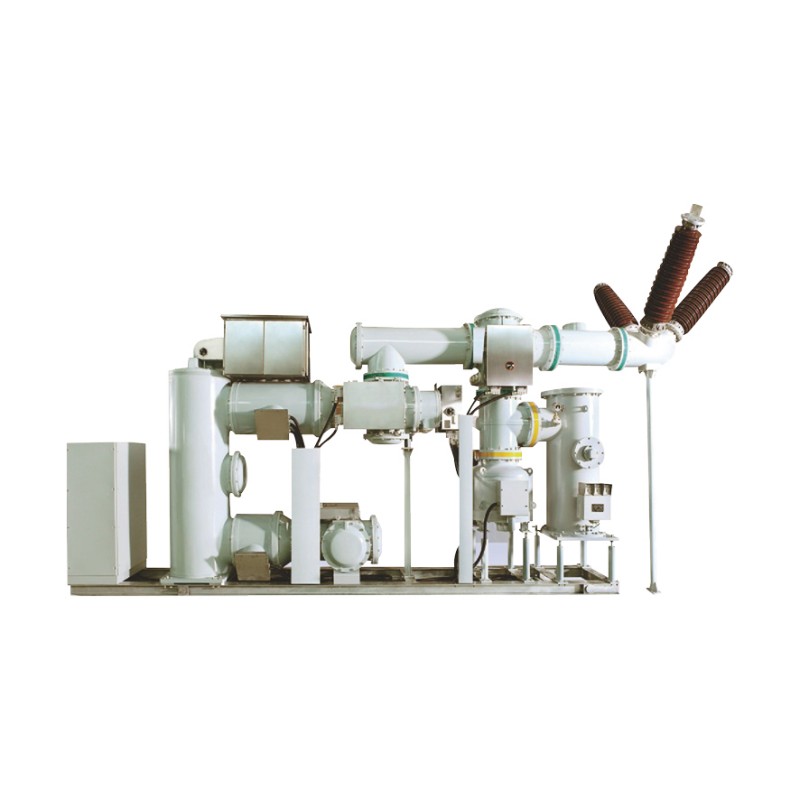

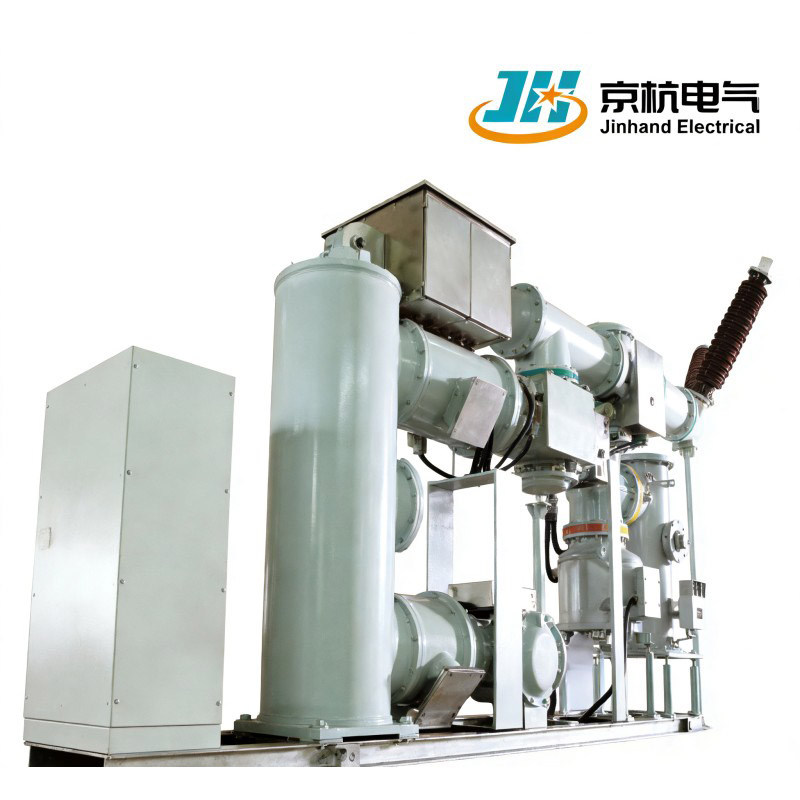

تم تصميم مجموعة المفاتيح الكهربائية المغلقة المعدنية المعزولة بالغاز ZFW41-126، التي طورتها شركة Jinhand Electrical الصينية، لأنظمة 110 كيلو فولت. باعتبارنا شركة مصنعة رائدة وموردة للمصانع، توفر نظم المعلومات الجغرافية المُحسّنة لدينا تحكمًا وحماية موثوقين لتطبيقات متنوعة، بدءًا من محطات الطاقة وحتى الأنظمة الصناعية.
1. تطوير التكنولوجيا العالية: تم تطويره باستخدام تحسين التصميم المتقدم ومجموعة من التقنيات المحلية والدولية، مما يضمن الأداء المتطور.
2. تطبيقات متعددة الاستخدامات: مناسبة لمجموعة واسعة من التطبيقات، بما في ذلك محطات الطاقة والمحطات الفرعية والقطاعات الصناعية المختلفة مثل تعدين الصلب والفحم.
3. أداء قوي: يدعم بشكل فعال وظائف التحكم والحماية والتبديل والقياس، مما يعزز الموثوقية التشغيلية في أنظمة الطاقة.
| موقع التثبيت | داخلي | في الهواء الطلق |
| درجة الحرارة المحيطة | -40 درجة مئوية إلى +40 درجة مئوية (متوسط درجة الحرارة اليومية لا تتجاوز +40 درجة مئوية) | |
| ارتفاع | 1000 م | |
| الرطوبة المحيطة | ولا يتجاوز المتوسط اليومي للرطوبة النسبية 95%، أما المتوسط الشهري للرطوبة النسبية فلا يتجاوز 90%. | |
| مستوى التلوث | الصف الرابع | |
| أقصى سرعة للرياح | / | ≥34 م/ث |
| الشدة الزلزالية | التسارع الأفقي .40.4 جم، التسارع العمودي .20.2 جم. | |
| كثافة الإشعاع الشمسي | / | ≥1000 واط/م² |
| سمك طلاء Lce | / | ≥20 ملم |
| مشروع | وحدة | المعلمة | |
| الجهد المقنن | كيلو فولت | 126 | |
| التردد المقدر | هرتز | 50 | |
| التصنيف الحالي | A | 1250、1600、2000、2500、3150 | |
| تصنيف قصير الوقت لتحمل مدة التيار/ماس كهربائى | كا/س | 40/4 | |
| تصنيف الذروة الصمود الحالي | كا | 100 | |
| تردد الطاقة المقدر على المدى القصير يتحمل الجهد (دقيقة) | من مرحلة إلى مرحلة ومن مرحلة إلى الأرض | كا | 230 |
| عبر مسافة العزل | كيلو فولت | 230+73* | |
1. تصميم معزول بالغاز: يتميز بتصميم مدمج ومغلق بالمعدن يقلل من متطلبات المساحة ويحسن السلامة في البيئات ذات الجهد العالي.
2. قدرة الجهد الكهربي: مصممة لأنظمة الطاقة بجهد خطي 110 كيلو فولت، مما يجعلها مناسبة لتطبيقات الجهد العالي.
3. وظائف شاملة: تدمج وظائف متعددة، بما في ذلك التحكم والحماية والتبديل والقياس، في وحدة واحدة لتبسيط العمليات.
4. البناء القوي: تم تصميمه ليتحمل الظروف القاسية في مختلف الصناعات، مما يضمن المتانة والموثوقية طويلة المدى في التطبيقات المهمة.
5. طرق الاختبار المتقدمة: يستخدم تحليل محاكاة الكمبيوتر وطرق الاختبار الصارمة لضمان استيفاء معايير الجودة والأداء.
1. تصميم وحدات الفصل/مفتاح التأريض ثلاثي المواضع: يتيح التصميم المعياري المتكامل العزل المتشابك والتأريض ومواضع الخدمة. مدمجة وموثوقة وقابلة للتكيف مع تخطيطات الاتصال الرئيسية المختلفة.
2. نظام مراقبة الحالة الذكي: وحدات مراقبة اختيارية عبر الإنترنت لكثافة غاز SF6، ومحتوى الرطوبة، والتفريغ الجزئي، والخصائص الميكانيكية. يدعم التشخيص الذكي والتحذير من الأخطاء، مما يتيح الصيانة القائمة على الحالة.
3. مقاومة عالية للزلازل والطقس: اجتازت الاختبارات الزلزالية بتسارع أفقي 0.4 جرام. أداء ختم ممتاز مناسب للارتفاعات العالية والرطوبة العالية والتلوث العالي وبيئات درجات الحرارة القصوى.
4.التخطيط المكاني المدمج: يستخدم خزان مشترك ثلاثي الطور أو ترتيب منفصل الطور. تبلغ البصمة 10%-30% فقط من نظام AIS المكافئ عند نفس مستوى الجهد، وهو مثالي للمواقع ذات المساحة المحدودة مثل المحطات الفرعية الحضرية أو تحت الأرض.
5. تصميم صديق للبيئة: يستخدم تقنية تعبئة SF6 ذات الضغط المنخفض مع أجهزة استعادة الغاز. يتوافق مع المتطلبات البيئية IEC 62271-4 ويدعم بدائل الغاز الصديقة للبيئة في المستقبل.
س 1: ما هي ترتيبات شريط التوصيل التي تناسبها ZFW41-126 GIS؟
ج: إنه يدعم الترتيبات المختلفة بما في ذلك شريط التوصيل المفرد، وشريط التوصيل المزدوج، وقاطع ونصف، وتكوينات الجسر. يمكن تهيئتها بمرونة بناءً على نظام الاتصال الرئيسي للمستخدم.
س2: هل يوجد به واجهات ذكية؟
ج: نعم، إنه يأتي بشكل قياسي مع واجهات بروتوكول الاتصالات IEC 61850، ويدعم نقل رسائل GOOSE/SV من أجل التكامل السلس في أنظمة المحطات الفرعية الذكية.
س3: ما هي فترة الصيانة الموصى بها؟
ج: في ظل ظروف التشغيل العادية، يوصى بإجراء إصلاح شامل كل 10-15 سنة. يمكن إجراء تقييم الحالة والصيانة بناءً على بيانات المراقبة عبر الإنترنت خلال هذه الفترة.
س 4: هل يمكن استخدامه في البيئات الساحلية شديدة التآكل؟
ج: نعم. تستخدم العلبة سبائك الألومنيوم عالية الجودة أو الفولاذ المقاوم للصدأ مع معالجة سطحية خاصة مضادة للتآكل، ومناسبة للبيئات الساحلية والكيميائية وغيرها من البيئات شديدة التآكل.
س 5: هل تقدمون حلولاً جاهزة؟
ج: نعم، نحن نقدم خدمات المشاريع الجاهزة الشاملة بما في ذلك تصميم المخطط، وتوريد المعدات، وتوجيه التثبيت، والتشغيل، والتدريب على التشغيل والصيانة.
GB/T 1984 قواطع دوائر التيار المتناوب ذات الجهد العالي
GB/T 1985 قواطع التيار المتناوب ذات الجهد العالي ومفاتيح التأريض
GB/T 7674 مجموعة المفاتيح الكهربائية المغلقة والمعزولة بالغاز للجهد المقدر 72.5 كيلو فولت وما فوق
GB/T 11022 المواصفات العامة لمعايير المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي
