عندما يتعلق الأمر بقلب أي نظام توزيع كهربائي، فإن محول الطاقة لا غنى عنه. إنه الجهاز الحاسم الذي يقوم برفع الجهد أو خفضه لنقل الطاقة الكهربائية وتوزيعها واستخدامها بكفاءة عبر الشبكات والمنشآت الصناعية والمرافق التجارية. يؤثر اختيار محول الطاقة الأمثل بشكل مباشر على موثوقية النظام وتكاليف التشغيل والسلامة على المدى الطويل. كشركة مصنعة وموردة ومصنع رائدة في الصين،جينهاندلقد كرست أكثر من عقد من الزمن للهندسة وإنتاج حلول محولات الطاقة عالية الأداء والموثوقة. يتعمق هذا الدليل في الأنواع الأساسية والاعتبارات الفنية وعوامل القرار الرئيسية لمساعدتك على اتخاذ قرار مستنير، مدعومًا بخبرة Jinhand المثبتة وتميز المنتج.
محول الطاقة هو جهاز كهربائي ثابت ينقل الطاقة الكهربائية بين دائرتين أو أكثر من خلال الحث الكهرومغناطيسي. وتتمثل وظيفتها الأساسية في تغيير مستويات جهد التيار المتردد (AC) مع الحد الأدنى من فقدان الطاقة. وهذا يتيح:
تكثيف الجهد لنقل الطاقة لمسافات طويلة لتقليل فقد الخط.
خفض الجهد إلى مستويات أكثر أمانًا وقابلة للاستخدام للاستهلاك الصناعي والتجاري والسكني.
توفير عزل كلفاني بين الأجزاء المختلفة للنظام الكهربائي للسلامة والحماية.
الحفاظ على جهد خرج ثابت على الرغم من التقلبات في جهد الدخل أو الحمل.
يمكن أن يؤدي اختيار محول الطاقة الخاطئ إلى فقدان الطاقة المفرط، والأعطال المتكررة، ومخاطر السلامة، وارتفاع التكلفة الإجمالية للملكية. إن الشراكة مع مصنع راسخ مثل Jinhand، الذي يلتزم بالمعايير الدولية (IEC) والوطنية (GB) الصارمة، تضمن لك الاستثمار في حجر الزاوية في البنية التحتية للطاقة الخاصة بك والتي تم تصميمها لتدوم طويلاً.
من خلال فهم أن البيئات والمتطلبات المختلفة تتطلب حلولاً مختلفة، تقدم Jinhand مجموعة شاملة من تقنيات محولات الطاقة. تم تصميم كل منها بمزايا محددة لمواجهة التحديات التشغيلية الفريدة.
المحطات الفرعية الخارجية والمنشآت الصناعية والمرافق والتطبيقات التي تسمح بها لوائح السلامة من الحرائق وتكون التكلفة الأولية أحد الاعتبارات الرئيسية.
تستخدم المحولات المغمورة بالزيت الزيوت المعدنية المكررة كوسيلة عازلة وتبريد. يوفر الزيت تبديدًا ممتازًا للحرارة وقوة عازلة. إن تصميم Jinhand المختوم بالكامل يأخذ هذه الموثوقية خطوة أخرى إلى الأمام.

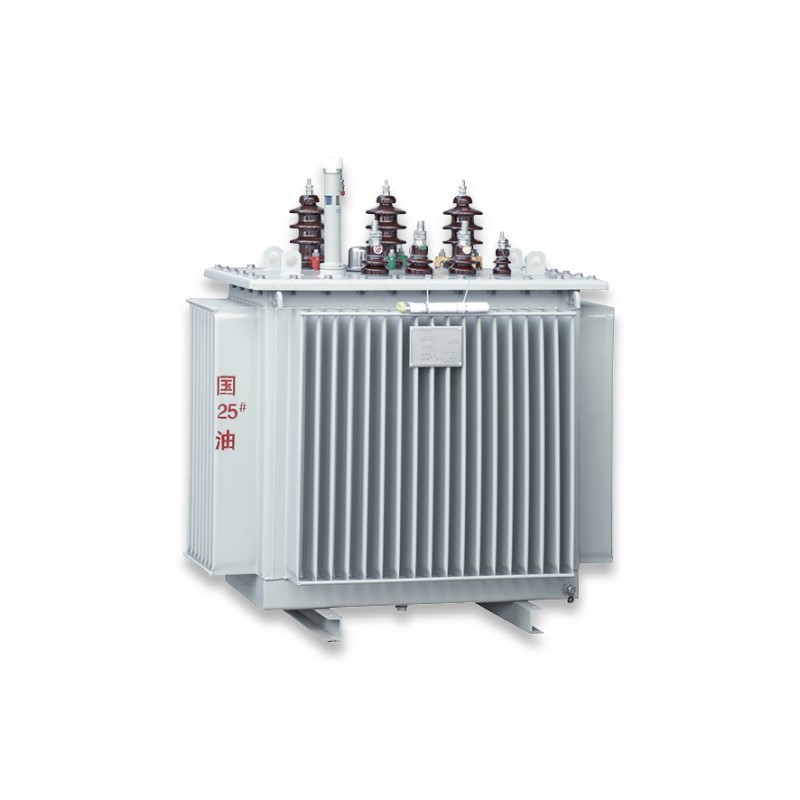

جينهاند S22-MFمحول طاقة مغمور بالزيت مختوم تمامًاتم تصميمه لأنظمة 50 هرتز حتى 10 كيلو فولت، وهو متميز في البيئات الصعبة مثل مواقع البترول والمعادن والمواقع الصناعية المتربة.
| القدرة المقدرة (كيلو فولت أمبير) | خسارة عدم التحميل (W) | فقدان الحمل (ث) | عدم التحميل الحالي (٪) | مقاومة ماس كهربائى (٪) |
| 100 | 120 | 1140 | 1.0 | 4 |
| 315 | 270 | 2760 | 0.9 | 4 |
| 630 | 460 | 4460 | 0.6 | 4.5 |
| 1600 | 940 | 10440 | 0.5 | 4.5 |
مغلق بالكامل ولا يحتاج إلى صيانة: يوفر الخزان المموج تعويضًا تلقائيًا لحجم الزيت، مما يلغي الحاجة إلى خزان (خزان توسيع الزيت). يمنع هذا التصميم تقادم الزيت بسبب دخول الرطوبة والأكسجين، مما يقلل بشكل كبير من احتياجات الصيانة. عادةً ما يكون اختبار عينة الزيت مطلوبًا فقط كل 5-8 سنوات.
مرونة بيئية فائقة: مع تصنيف حماية يصل إلى IP54، تم تصميمه لتحمل الغبار العالي والرطوبة والأجواء المسببة للتآكل، مما يجعله مناسبًا للتركيبات الخارجية والصناعية القاسية.
كفاءة عالية: تستخدم صفائح الفولاذ السليكونية عالية الجودة ومنخفضة الفقد والتصميمات التي تقلل من خسائر عدم التحميل والتحميل، مما يساهم في تقليل تكاليف التشغيل مدى الحياة.
عمر خدمة طويل: يضمن البناء القوي بمواد عالية الجودة ونظام عزل موثوق به عمرًا تصميميًا يتجاوز 25 عامًا.
جدران خزان من الألومنيوم أو الفولاذ المموج لتبديد الحرارة بشكل فائق وقوة ميكانيكية.
نظام أمان مزدوج الحماية يتميز بصمام تخفيف الضغط ومرحل الغاز (مرحل بوشهولز).
غطاء الخزان القابل للإزالة يسهل الفحص الداخلي والإصلاح إذا لزم الأمر.
التركيبات الداخلية، والمباني الشاهقة، والمستشفيات، والمدارس، ومراكز البيانات، والتعدين، والمنصات البحرية، وأي موقع به متطلبات صارمة للسلامة من الحرائق والبيئة.
تستخدم المحولات من النوع الجاف العزل الصلب (عادةً راتنجات الإيبوكسي) ويتم تبريدها بالهواء المحيط. أنها تقضي على الحرائق والمخاطر البيئية المرتبطة بالزيت العازل.

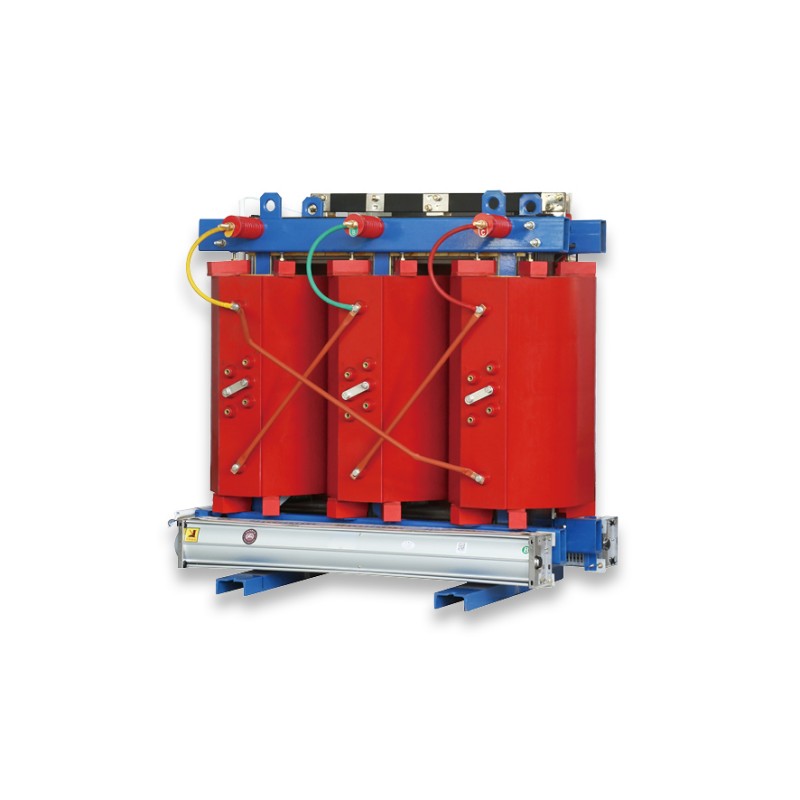

جينهاند SCB14/18محولات النوع الجاف المصبوب من راتنجات الايبوكسيهو الحل الأمثل للتطبيقات الحساسة للحريق. يوفر تغليف راتنجات الإيبوكسي المصبوب بالفراغ حماية وأداء فائقين.
| القدرة المقدرة (كيلو فولت أمبير) | خسارة عدم التحميل (W) | فقدان الحمل (ث) | عدم التحميل الحالي (٪) | مقاومة ماس كهربائى (٪) |
| 100 | 230 | 1415 | 1.5 | 4 |
| 315 | 510 | 3125 | 1.0 | 4 |
| 630 | 750 | 5364 | 0.85 | 6 |
| 1600 | 1415 | 10555 | 0.85 | 6 |
سلامة استثنائية ضد الحرائق: تحقق مقاومة الحريق من فئة F1. إن راتنجات الإيبوكسي المقاومة للهب وذاتية الإطفاء تجعلها مثالية للمباني ذات الكثافة السكانية العالية (المستشفيات والمدارس ومراكز التسوق) والأنفاق والمناجم حيث تكون السلامة ذات أهمية قصوى.
كفاءة الطاقة العالية: تتوافق سلسلة SCB14 مع فئة كفاءة الطاقة الصينية 2، بينما تلبي سلسلة SCB18 المتقدمة معيار الفئة 1 الأعلى، مما يوفر خسائر أقل بشكل ملحوظ لتحقيق أقصى قدر من توفير الطاقة على مدار عمر المحول.
صديقة للبيئة وسهلة الاستخدام: خالية من الزيوت وغير سامة ولا تنبعث منها غازات ضارة. العملية هادئة بشكل ملحوظ (10-15 ديسيبل أقل من المعايير الوطنية)، مما يجعلها مناسبة للبيئات الحساسة للضوضاء.
صيانة منخفضة وموثوقية عالية: هيكل الملف المصبوب المتجانس محصن ضد الرطوبة والغبار، ومقاوم للغاية لقوى الدائرة القصيرة، ولا يحتاج إلى صيانة بشكل أساسي. عمر التصميم يتجاوز 30 عامًا.
جاهز ذكي: يدمج بسهولة أجهزة مراقبة درجة الحرارة (أجهزة استشعار PT100)، ووحدات التحكم، وواجهات الاتصال (RS485، Modbus) للاتصال السلس بأنظمة إدارة المباني (BMS) أو SCADA.
يضمن التشريب بالضغط الفراغي (VPI) وتقنية الراتنج المصبوب عزلًا كاملاً وخاليًا من الفراغات.
تصميم متكامل منخفض الضوضاء مع مخمدات الاهتزاز وألواح امتصاص الصوت.
تتيح المكونات المعيارية خدمة أسهل في الموقع والترقيات المستقبلية المحتملة.
يتطلب اتخاذ القرار الصحيح إجراء تقييم منهجي للظروف والاحتياجات المحددة لمشروعك. اتبع إطار القرار هذا:
داخلي أم خارجي؟ هذا هو المحرك الأساسي للاختيار بين النوع الجاف والمغمور بالزيت.
وجود غبار أو رطوبة أو مواد كيميائية أو أجواء متفجرة. إن النوع الزيتي المختوم والنوع الجاف المصبوب من Jinhand يتميزان بالمرونة العالية.
قد تفرض اللوائح المحلية محولات من النوع الجاف للأماكن العامة الداخلية أو الأقبية أو بالقرب من المواد الخطرة.
يتم التحديد بناءً على الحمل المتصل بهامش النمو المستقبلي المناسب (عادةً 20-25%).
الفولتية الأولية (HV) والثانوية (LV)، جنبًا إلى جنب مع متطلبات مغير الصنبور لتنظيم الجهد (على سبيل المثال، ±2x2.5% أو ±5%).
على سبيل المثال، Dyn11، Yyn0. يجب أن يتطابق مع العلاقة المرحلية لنظامك ومتطلبات التأريض.
يؤثر على تنظيم التيار والجهد ماس كهربائى. القيم القياسية هي 4% أو 6%؛ قد تتطلب التطبيقات الخاصة قيمًا مختلفة.
تقييم خسارة عدم التحميل (التكلفة الثابتة) وفقدان التحميل (التكلفة المتغيرة). الكفاءة الأعلى (مثل SCB18 Class 1 من Jinhand) تترجم إلى توفير كبير على المدى الطويل، خاصة بالنسبة للمحولات المحملة باستمرار.
ONAN (زيت الهواء الطبيعي الطبيعي) للنوع الزيتي، AN/AF (الهواء الطبيعي/الهواء القسري) للنوع الجاف.
ضروري للمنشآت الحضرية أو المستشفيات أو المكاتب. تقدم أنواع Jinhand الجافة تصميمات منخفضة الضوضاء.
يجب أن يتناسب مع المساحة المخصصة ويأخذ في الاعتبار متطلبات التحميل الأرضي.
على سبيل المثال، CE، تسميات كفاءة الطاقة.
انظر إلى ما هو أبعد من سعر الشراء الأولي. ضع في اعتبارك تكاليف التركيب، وفقدان الطاقة على مدار أكثر من 20 عامًا، ونفقات الصيانة، وتكاليف التخلص. غالبًا ما توفر تصميمات Jinhand عالية الكفاءة ومنخفضة الصيانة أقل تكلفة إجمالية للملكية.
إن اختيار شركة Jinhand يعني أكثر من مجرد شراء محول؛ إنها تدخل في شراكة من أجل قوة موثوقة.
أكثر من عشر سنوات من البحث والتطوير المركز والتصميم والتصنيع لمحولات الطاقة، مع فهم عميق لاحتياجات السوق العالمية.
بدءًا من توريد المواد المتميزة (فولاذ السيليكون عالي الجودة، والموصلات النحاسية الخالية من الأكسجين، وراتنج الإيبوكسي من الدرجة الأولى) وحتى الاختبار النهائي (صدمة البرق، وتحمل الدائرة القصيرة، واختبارات ارتفاع درجة الحرارة)، يتم التحكم في كل خطوة بموجب عمليات معتمدة من ISO.
يمكن لفريقنا الهندسي تقديم حلول مخصصة بناءً على المخططات الكهربائية المحددة لديك، بما في ذلك الفولتية غير القياسية، أو المعاوقة الخاصة، أو الأبعاد المتغيرة، أو تكوينات الملحقات الفريدة.
من ذوي الخبرة في التصدير إلى أكثر من 30 دولة. نحن نتعامل مع تغليف الصادرات الاحترافي والتوثيق والشحن بموجب شروط تجارية مختلفة (EXW، FOB، CIF، وما إلى ذلك)، مما يضمن التسليم الآمن وفي الوقت المناسب.
نحن نقدم أدلة التثبيت التفصيلية، وأدلة التشغيل، والدعم الفني سريع الاستجابة. تهدف شبكة الخدمة العالمية الخاصة بنا إلى ضمان التشغيل طويل الأمد والخالي من المشاكل لمحول الطاقة Jinhand الخاص بك.
يعد اختيار محول الطاقة استثمارًا استراتيجيًا طويل المدى في استقرار واقتصاد نظامك الكهربائي. من خلال التقييم الدقيق لبيئة التطبيق لديك، والمتطلبات الكهربائية، والتكلفة الإجمالية للملكية، يمكنك تحديد ما إذا كان المحول القوي والفعال من حيث التكلفة المغمور بالزيت مثل S22-M أو المحول الآمن والفعال والذكي من النوع الجاف مثل SCB18 هو المحول المناسب.
تقدم Jinhand، باعتبارها المورد والمصنع الرئيسي من الصين، كلا من التقنيات ذات المستوى العالمي. توفر سلسلة S22-M الخاصة بنا أداءً قويًا لا يحتاج إلى صيانة للمهام الخارجية الصعبة، بينما تحدد سلسلة SCB14/18 معايير السلامة والكفاءة والذكاء في التطبيقات الداخلية المهمة. بدعم من الهندسة القوية، والبيانات الفنية الشفافة، والالتزام بنجاح العملاء، توفر Jinhand القلب الموثوق والفعال لشبكة توزيع الطاقة الخاصة بك.
