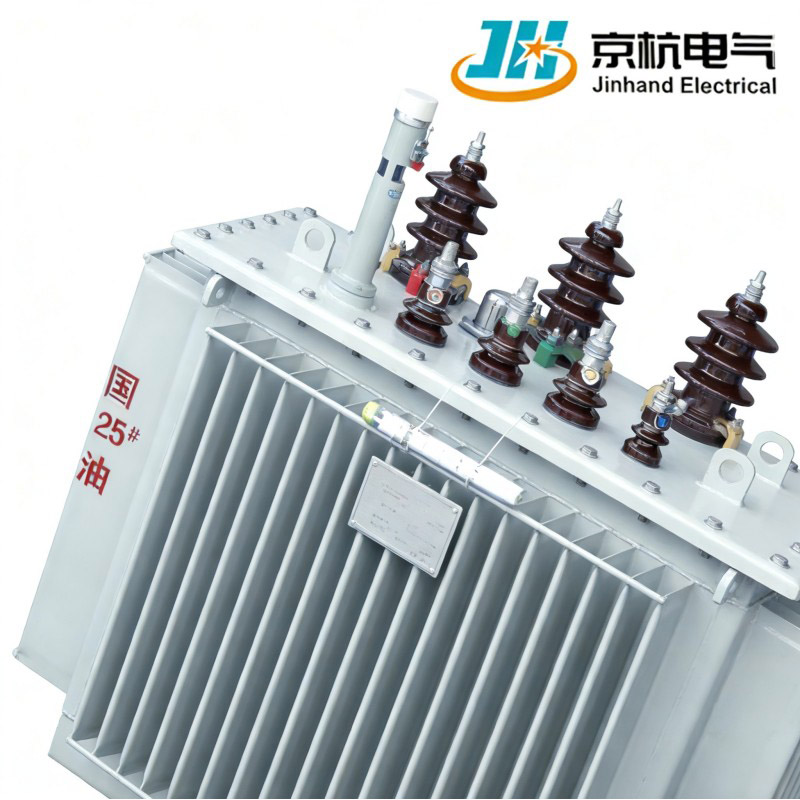

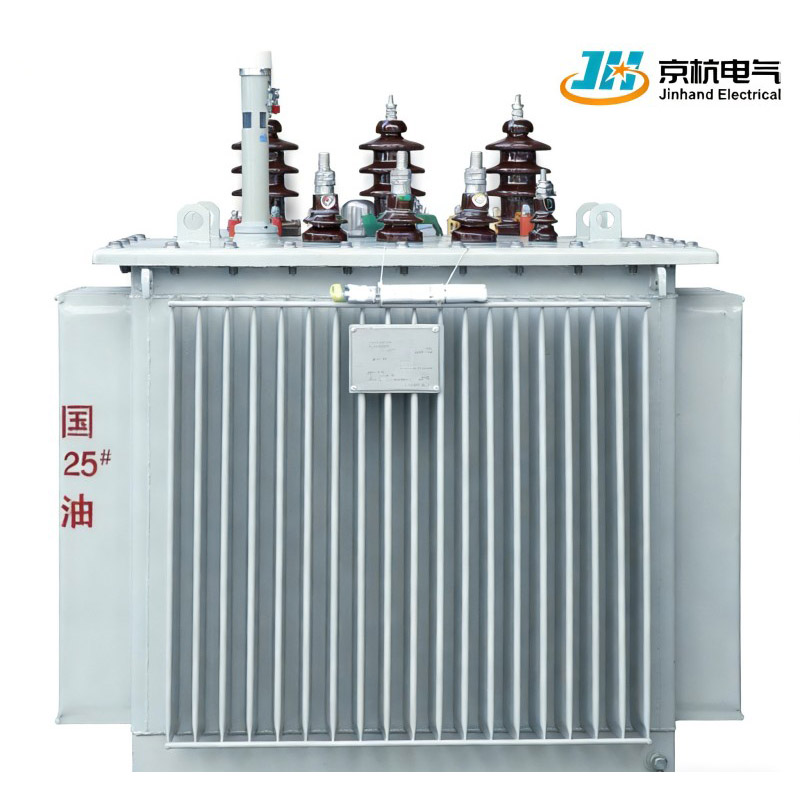

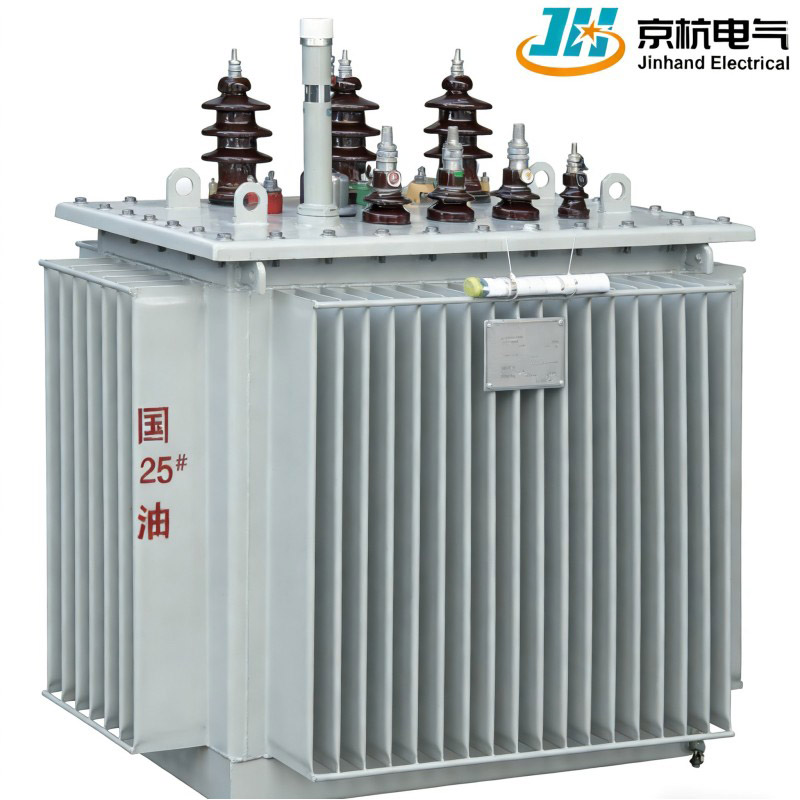

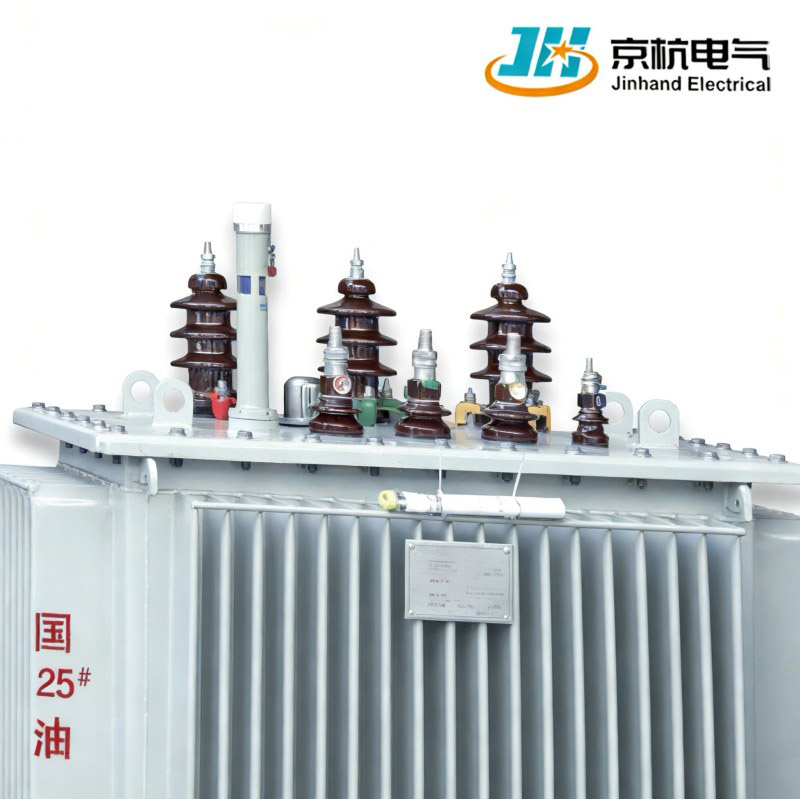

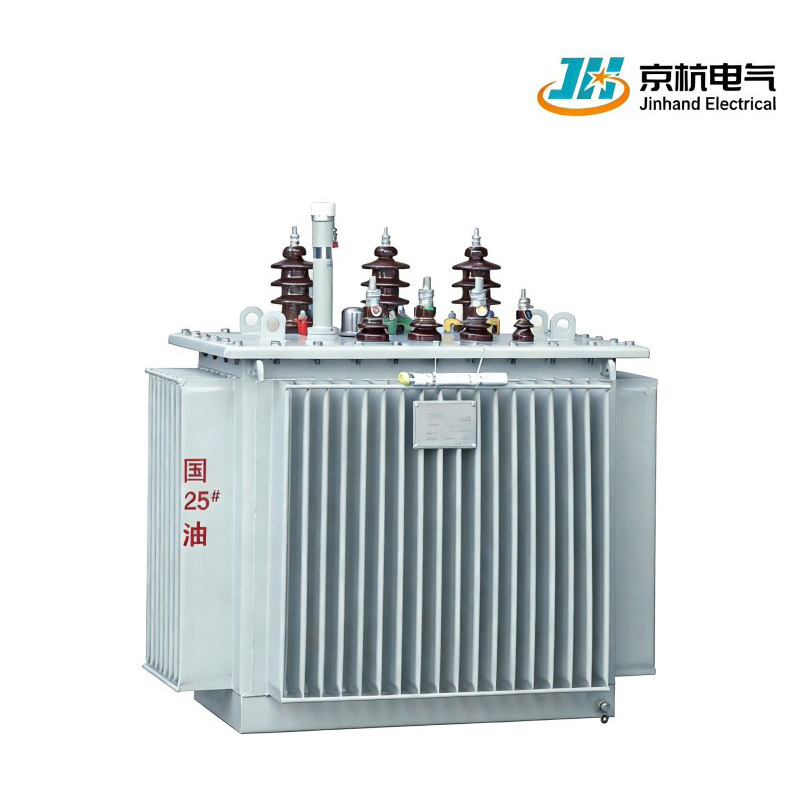

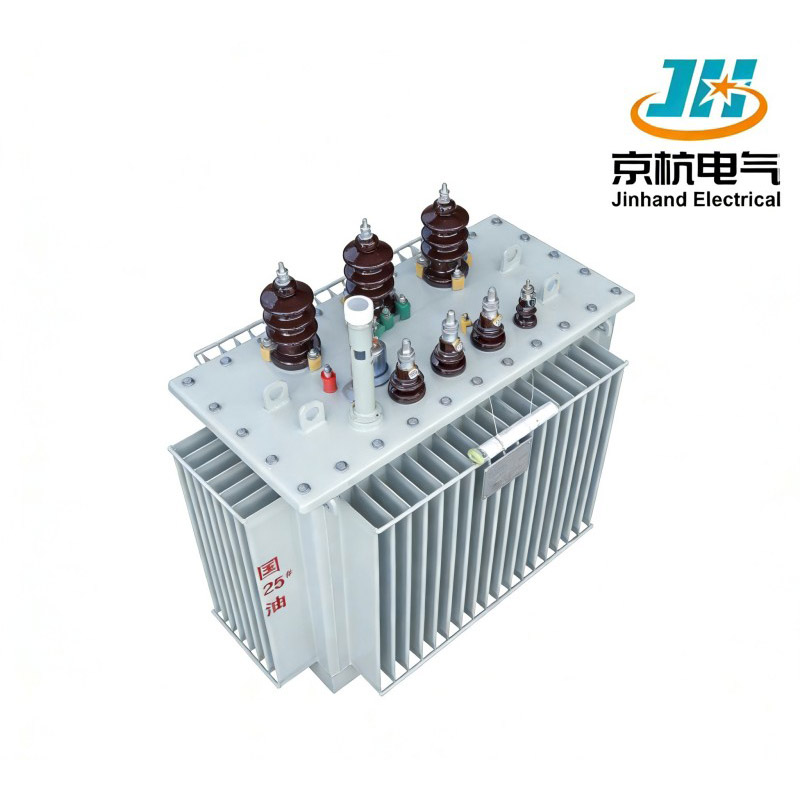

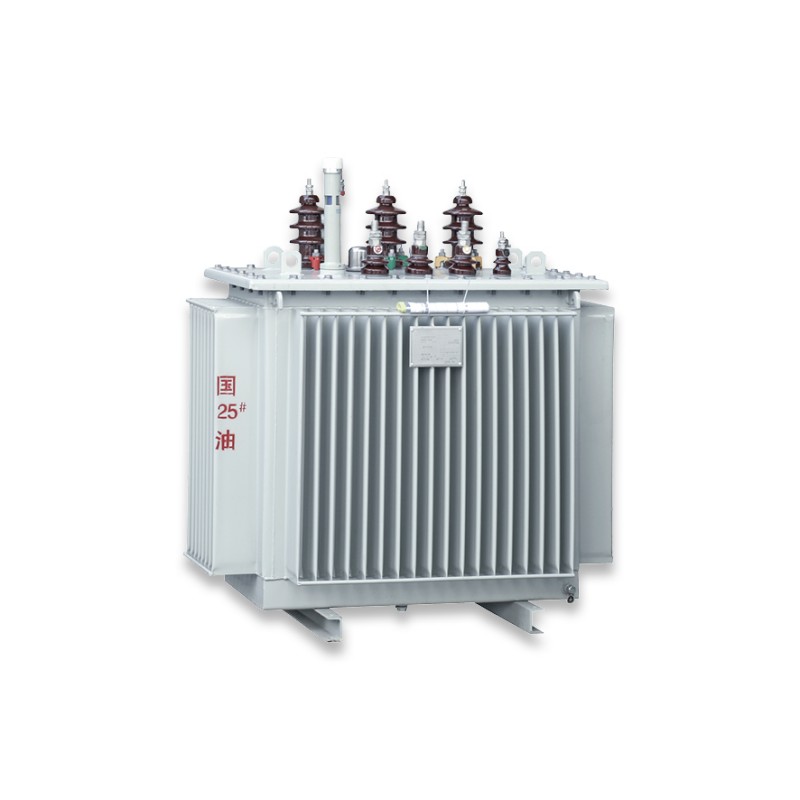

تم تصميم محول الطاقة المغمور بالزيت S13/22-M من شركة Jinhand Electrical الصينية لأنظمة الطاقة 50 هرتز/10 كيلو فولت في البيئات البترولية والمعادن والبيئات المتربة. باعتبارنا مصنعًا رائدًا وموردًا للمصانع، فإن مجموعة المفاتيح الكهربائية KYN61-40.5 لدينا تتمتع باعتراف صناعي قوي، مما يعكس الجودة الموثوقة لدينا.
1. تصميم مغلق بالكامل: يتميز المحول S13/22-M ببناء مغلق بالكامل، مما يعزز المتانة ويقلل من احتياجات الصيانة.
2. توافق الجهد الكهربي الواسع: مناسب لأنظمة الطاقة بجهد تشغيل مقدر يبلغ 10 كيلو فولت أو أقل، مما يجعله متعدد الاستخدامات لمختلف التطبيقات.
3. أداء قوي في البيئات القاسية: مثالي للاستخدام في صناعات مثل البترول والمعادن والكيماويات والمنسوجات والصناعات الخفيفة، خاصة في ظروف الغبار العالي.
| القدرة المقدرة | مجموعة الجهد (كيلو فولت) نطاق التنصت العالي للضغط المنخفض ضغط الجهد العالي | ConnectionGrouplabel | عدم التحميل (ث) | مقاومة الدائرة القصيرة | وزن | الأبعاد الخارجية | مقياس التتبع | |||||
| زيت | الوزن الإجمالي | طول | عرض | ارتفاع | ||||||||
| 30 | 66.36.61010.511 | ±5% أو ±2×2.5% | 0.4 | Yyn0 Dyn11 | 80 | 4 | 65 | 250 | 705 | 445 | 850 | 400×400 |
| 50 | 100 | 75 | 320 | 745 | 500 | 880 | 400×400 | |||||
| 63 | 110 | 85 | 375 | 775 | 515 | 965 | 400×400 | |||||
| 80 | 130 | 95 | 425 | 790 | 590 | 985 | 400×400 | |||||
| 100 | 150 | 100 | 480 | 820 | 640 | 1005 | 400×400 | |||||
| 125 | 170 | 110 | 540 | 835 | 710 | 1030 | 550×550 | |||||
| 160 | 200 | 120 | 625 | 865 | 740 | 1030 | 550×550 | |||||
| 200 | 240 | 145 | 750 | 1085 | 680 | 1110 | 550×550 | |||||
| 250 | 290 | 160 | 860 | 1175 | 755 | 1130 | 550×550 | |||||
| 315 | 340 | 175 | 980 | 1190 | 765 | 1175 | 550×550 | |||||
| 400 | 410 | 200 | 1180 | 1275 | 825 | 1210 | 660×660 | |||||
| 500 | 480 | 225 | 1350 | 1325 | 880 | 1280 | 660×660 | |||||
| 630 | 570 | 4.5 | 260 | 1580 | 1420 | 935 | 1315 | 660×660 | ||||
| 800 | 700 | 285 | 1835 | 1490 | 985 | 1375 | 820×820 | |||||
| 1000 | 830 | 350 | 2170 | 1690 | 1220 | 1395 | 820×820 | |||||
| 1250 | 970 | 410 | 2645 | 1825 | 1305 | 1460 | 820×820 | |||||
| 1600 | 1170 | 470 | 3240 | 1825 | 1270 | 1515 | 820×820 | |||||
| 2000 | 1380 | 540 | 2860 | 2085 | 1235 | 1715 | 1070×1070 | |||||
| 2500 | 1680 | 600 | 4435 | 2130 | 1255 | 1805 | 1070×1070 | |||||
| نموذج | القدرة المقدرة | مجموعة الأحمال الكهربائية | رمز الاتصال | خسارة عدم التحميل (W) | خسارة تحميل DY (W) | خسارة التحميل YY (W) | عدم التحميل الحالي (٪) | ||
| الضغط العالي | نطاق التنصت | الضغط المنخفض | |||||||
| S22-M-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2×2.5% | 0.4 | Yyn0 Dyn11 | 65 | 455 | 430 | 1.5 |
| S22-M-50/10-NX1 | 50 | 80 | 655 | 625 | 1.3 | ||||
| S22-M-63/10-NX1 | 63 | 90 | 785 | 745 | 1.2 | ||||
| S22-M-80/10-NX1 | 80 | 105 | 945 | 900 | 1.2 | ||||
| S22-M-100/10-NX1 | 100 | 120 | 1140 | 1080 | 1 | ||||
| S22-M-125/10-NX1 | 125 | 135 | 1360 | 1295 | 1.1 | ||||
| S22-M-160/10-NX1 | 160 | 160 | 1665 | 1585 | 1 | ||||
| S22-M-200/10-NX1 | 200 | 190 | 1970 | 1870 | 1 | ||||
| S22-M-250/10-NX1 | 250 | 230 | 2300 | 2195 | 0.9 | ||||
| S22-M-315/10-NX1 | 315 | 270 | 2760 | 2630 | 0.9 | ||||
| S22-M-400/10-NX1 | 400 | 330 | 3250 | 3095 | 0.8 | ||||
| S22-M-500/10-NX1 | 500 | 385 | 3900 | 3710 | 0.8 | ||||
| S22-M-630/10-NX1 | 630 | 460 | 4460 | 0.6 | |||||
| S22-M-800/10-NX1 | 800 | 560 | 5400 | 0.6 | |||||
| S22-M-1000/10-NX1 | 1000 | 665 | 7415 | 0.6 | |||||
| S22-M-1250/10-NX1 | 1250 | 780 | 8640 | 0.5 | |||||
| S22-M-1600/10-NX1 | 1600 | 940 | 10440 | 0.5 | |||||
| S22-M-2000/10-NX1 | 2000 | 1085 | 13180 | 0.5 | |||||
| S22-M-2500/10-NX1 | 2500 | 1280 | 13360 | 0.5 | |||||
1. تشغيل تردد التيار المتردد: مصمم للتشغيل بتردد تيار متردد يبلغ 50 هرتز، مما يضمن التوافق مع أنظمة الطاقة القياسية.
2. وظيفة محول التوزيع: يعمل بشكل فعال كمحول توزيع، مما يسهل توزيع الطاقة بكفاءة في البيئات الصناعية.
3. مقاومة عالية للغبار: تم تصميمه ليعمل بشكل موثوق في البيئات ذات مستويات الغبار العالية، مما يضمن التشغيل المتسق وطول العمر.
1. مغلق بالكامل ولا يحتاج إلى صيانة: الخزان المغلق بالكامل يمنع شيخوخة الزيت ودخول الرطوبة، مما يقلل بشكل كبير من تكرار الصيانة.
2. القدرة على التكيف البيئي القوي: مناسبة للبيئات الصناعية عالية الغبار والرطوبة والتآكل مع أداء وقائي ممتاز.
3. الكفاءة العالية وتوفير الطاقة: انخفاض خسائر عدم التحميل والتحميل يفي بمعايير كفاءة الطاقة، مما يضمن التشغيل الاقتصادي.
4. تكوين الجهد المرن: يدعم إعدادات الصنبور ذات الجهد العالي المتعددة ومخرجات الجهد المنخفض للتكيف مع متطلبات الشبكة المختلفة.
5. تصميم ذو عمر خدمة طويل: يستخدم صفائح فولاذية من السيليكون عالية الجودة ولفائف نحاسية كاملة مع نظام عزل موثوق، مما يوفر عمر خدمة يزيد عن 25 عامًا.
1. هيكل الخزان المموج يسمح بالتعويض التلقائي لحجم الزيت بدون حافظ إضافي.
2. الحماية المزدوجة مع صمامات تخفيف الضغط ومرحلات الغاز تعزز السلامة التشغيلية.
3. تصميم غطاء الخزان القابل للإزالة يسهل الفحص الداخلي واستبدال المكونات.
4. السفع الرملي السطحي والطلاء المضاد للتآكل بطبقة مزدوجة مناسب للبيئات الخارجية والتآكل.
1. أكثر من عقد من الخبرة في مجال البحث والتطوير في مجال المحولات والتصنيع مع فريق فني من ذوي الخبرة.
2.المنتجات معتمدة وفقًا لمعايير كفاءة الطاقة الوطنية وتم اختبارها لقدرة تحمل الدائرة القصيرة، من بين اختبارات أخرى.
3. يدعم التخصيص غير القياسي ويوفر خدمات شاملة بدءًا من الاستشارة والتصميم وحتى دعم ما بعد البيع.
4. شبكة خدمات عالمية شاملة تضمن الاستجابة السريعة ودعم قطع الغيار.
س 1: هل يتطلب المحول المغلق بالكامل تغيير الزيت بشكل منتظم؟
ج: عادة لا يلزم تغيير الزيت. التصميم المغلق بالكامل يمنع شيخوخة الزيت بشكل فعال. يوصى باختبار عينة الزيت كل 5-8 سنوات.
س2: هل هي مناسبة للتركيب الخارجي؟
ج: نعم، مع تصنيف حماية IP54، فهو مناسب للتركيب الخارجي. يوصى بإضافة واقي من الشمس والمطر لإطالة عمر الخدمة.
س3: هل يمكن أن تعمل بالتوازي؟
ج: نعم، بشرط أن تكون المعلمات المقدرة متسقة ومرحلة مناسبة ويتم ضمان مطابقة المعاوقة.
س 4: ما هي مهلة التسليم؟
ج: النماذج القياسية: 30-45 يومًا. بالنسبة للسعة الكبيرة أو المتطلبات الخاصة، تعتمد المهلة الزمنية على التكوين المحدد.
بفضل جودة المنتج والخدمة الاستثنائية، قمنا بتأسيس شراكات طويلة الأمد مع العملاء في أكثر من 30 دولة. نحن ندعم مختلف المصطلحات التجارية مثل EXW وFOB وCIF، ونقدم خدمات التعبئة والتغليف والوثائق والتتبع اللوجستي الاحترافية للصادرات.
بعد أن مرت بأكثر من عقد من التطوير الاستراتيجي، أصبحت Jinhand الآن واحدة من أبرز الشركات المصنعة والموردة للمعدات الكهربائية في الصين. يستخدم مصنعنا العديد من التقنيات والمعدات المتطورة، ونحن نرحب بكم لشراء منتجاتنا المصنوعة في الصين من الدرجة الأولى وبأسعار تنافسية.
