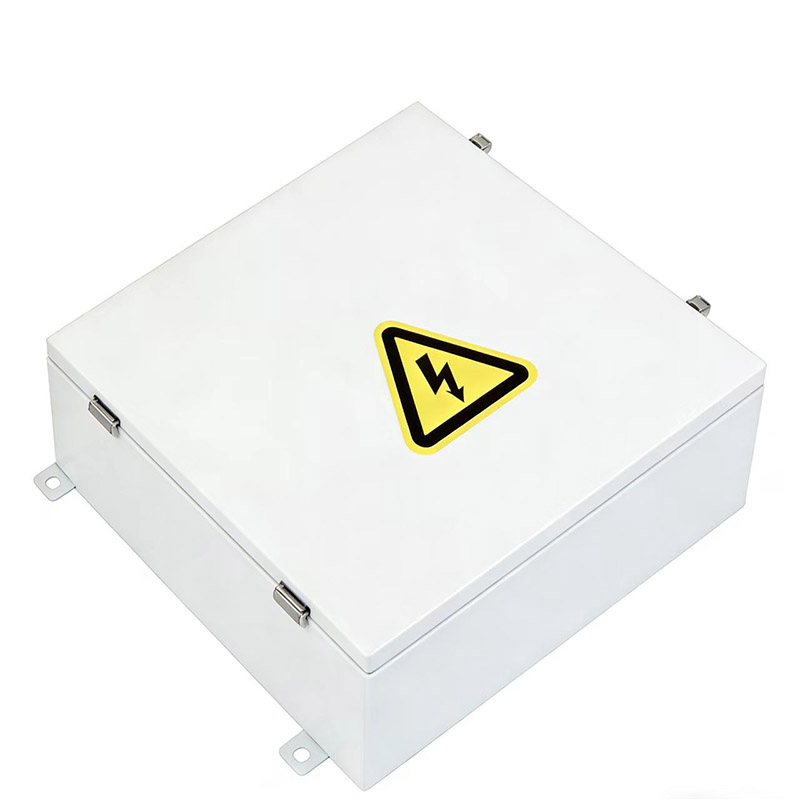

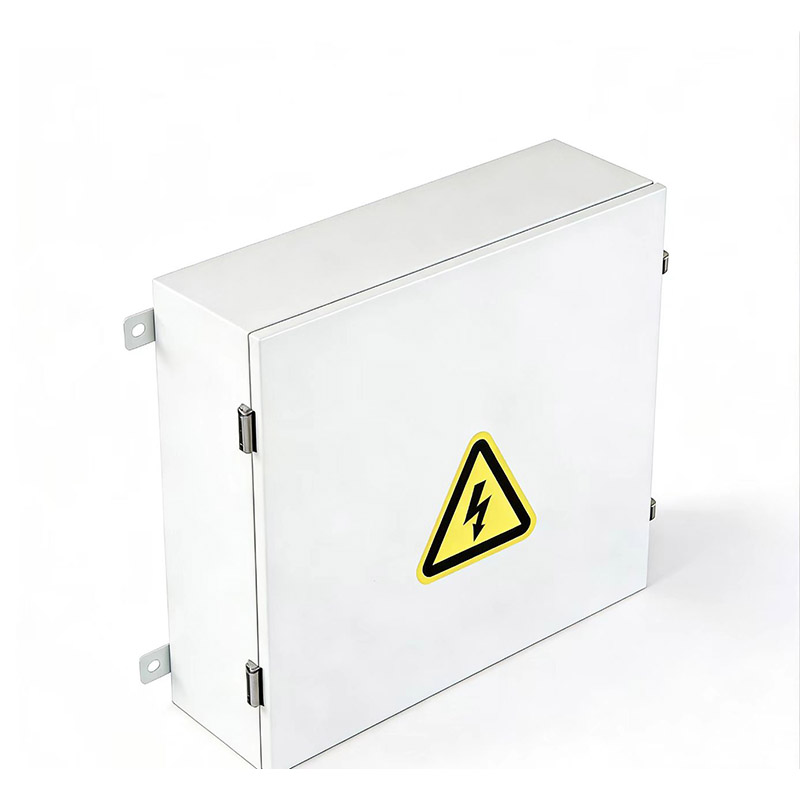

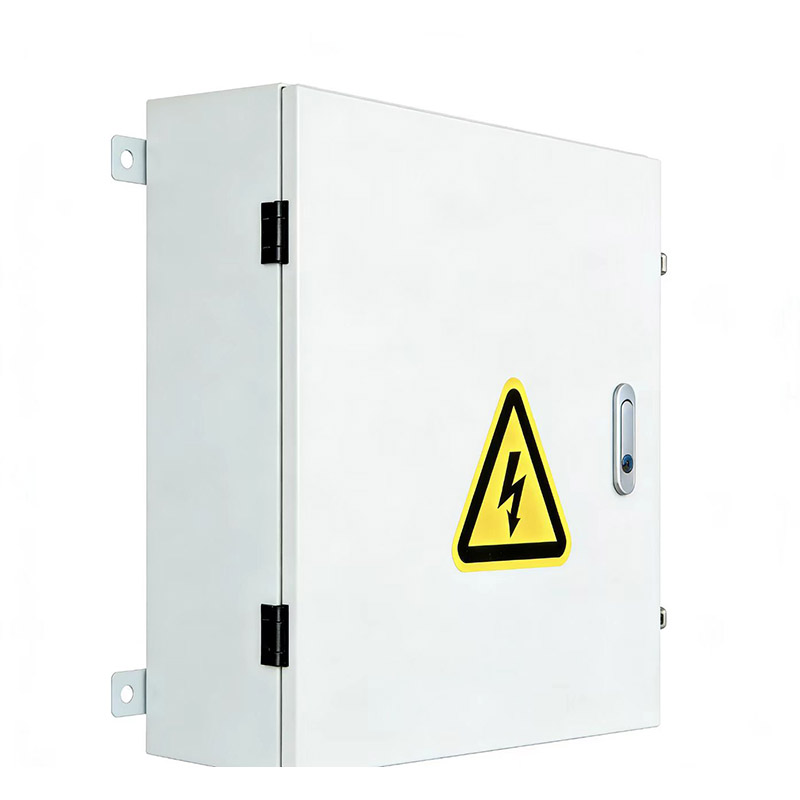

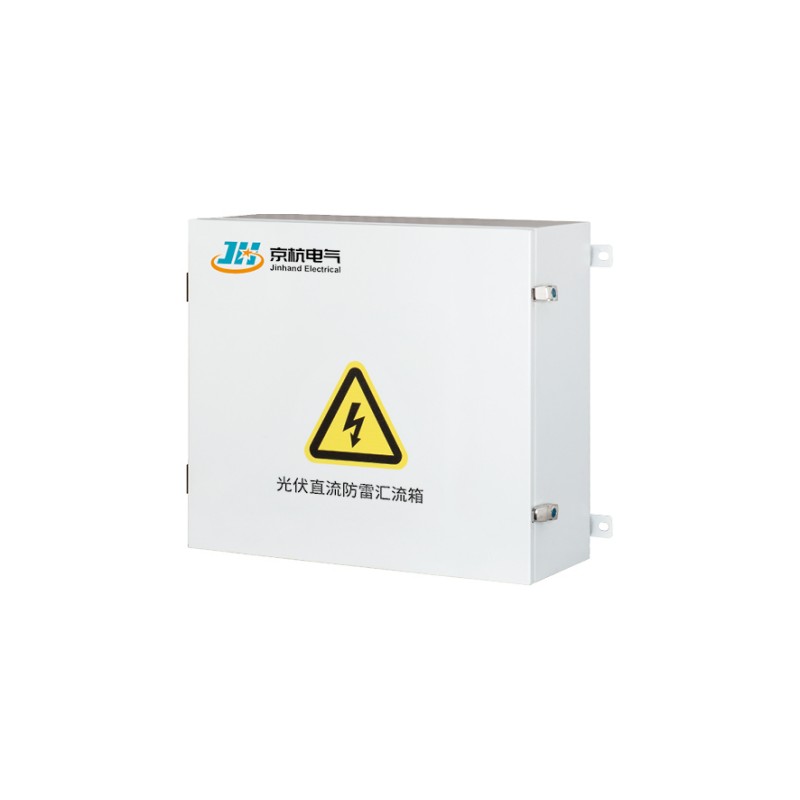

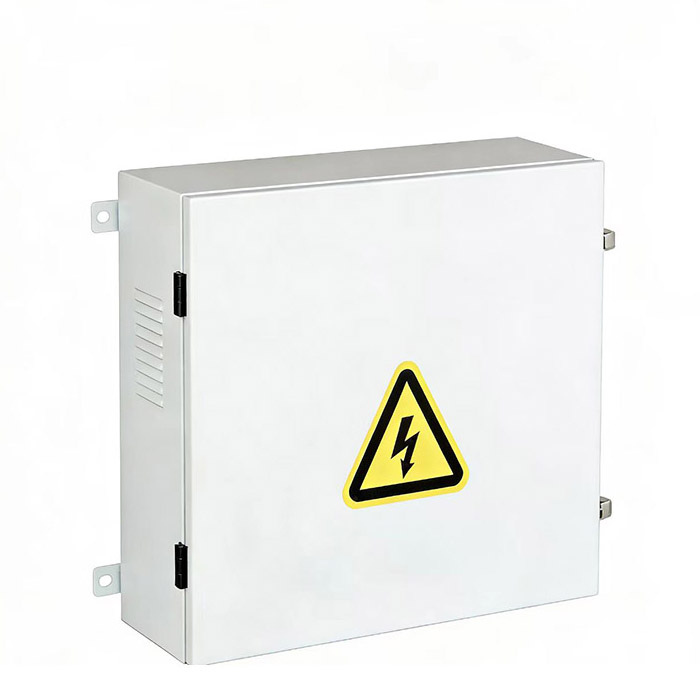

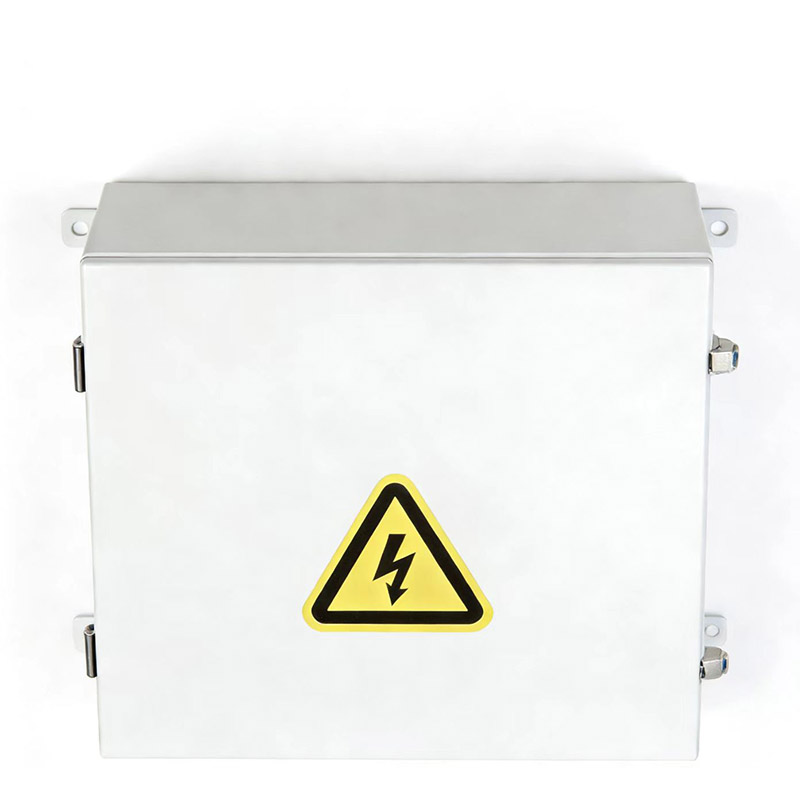

تعتبر شركة Jinhand Electric Co., Ltd. مصنعًا صينيًا مشهورًا للمعدات الكهربائية يتمتع بخبرة واسعة وأسعار تنافسية في صناعة الطاقة، وهو قادر على تلبية جميع احتياجاتك بشكل مثالي. تم تجهيز مصنعنا بالتكنولوجيا الحديثة ويديره فريق محترف، مما يضمن باستمرار جودة المنتج المتميزة وكسب الاستحسان في السوق العالمية. نحن نتطلع إلى إقامة علاقة تعاونية طويلة الأمد معك ونصبح شريكك الموثوق به في الصين. منتجنا الأساسي، HLX Solar DC Combiner Box، هو وحدة توزيع طاقة فعالة.
1. مستوى حماية عالي: يتمتع صندوق الدمج بتصنيف حماية IP65، مما يجعله مقاومًا للماء والغبار والصدأ ومقاوم لرذاذ الملح، ومناسب للتركيب الخارجي.
2. كفاءة التكلفة: استخدام الصمامات الكهروضوئية المخصصة يقلل من تكاليف الصيانة للمالك مع حماية سلامة موظفي الصيانة بشكل فعال.
3. حماية موثوقة من الأخطاء: تضمن مانعات الصواعق عالية الجهد المخصصة للطاقة الكهروضوئية الحماية ضد الزيادات المفاجئة، مما يحمي كلاً من الأقطاب الإيجابية والسلبية لقضيب التوصيل.
4. قدرات المراقبة المتقدمة: تتميز وحدة القياس والتحكم بعناصر Honeywell Hall الموثوقة للمراقبة الدقيقة واكتشاف الأخطاء ووظائف الإنذار.
| هلكس | 4/1 | 6/1 | 8/1 | 10/1 | 12/1 | 14/1 | 16/1 | 18/1 | 20/1 | 22/1 | 24/1 | 26/1 | 28/1 | 30/1 | 32/1 | ||
| المعلمة الأساسية | |||||||||||||||||
| سلسلة إدخال التيار المستمر | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | ||
| سلسلة إخراج العاصمة | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| أقصى جهد الإدخال (تيار مستمر) | 1500 فولت | ||||||||||||||||
| ماكس تيار مستمر ماس كهربائى (DC) | 15A/20A (اختياري) | ||||||||||||||||
| أقصى تيار إخراج تيار مستمر (تيار مستمر) | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | 600 | 640 | ||
| صندوق السكن | |||||||||||||||||
| مادة جسم الصندوق | معدن | ||||||||||||||||
| (كمبيوتر/ABS) مقاومة للأشعة فوق البنفسجية (كمبيوتر/ABS) | متاح | ||||||||||||||||
| مستوى الحماية | IP65 | ||||||||||||||||
| مستوى الحماية من الاصطدام | IK10 | ||||||||||||||||
| حجم جسم الصندوق | التخصيص | ||||||||||||||||
| منفذ إدخال العاصمة | M16 (φ4-8 مم) | ||||||||||||||||
| منفذ إخراج العاصمة | M40 (φ23 ~ 32 مم) M50 (φ32.7 ~ 38 مم) M63 (φ37 ~ 40 مم) | ||||||||||||||||
| منفذ التأريض | M20 (φ6.7 ~ 12 مم) | ||||||||||||||||
| قاطع دائرة التيار المستمر | |||||||||||||||||
| تصنيف الجهد العزل (DC) | 1000 فولت/1500 فولت | ||||||||||||||||
| التصنيف الحالي (تيار مستمر) | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | 600 | 640 | ||
| المعيار التنفيذي | IEC60947-1、GB/T14048-2、IEC60898-2、GB/T14048.1 | ||||||||||||||||
| جهاز حماية من زيادة التيار المستمر | |||||||||||||||||
| ماكس العمل الجهد (تيار مستمر) | 1000 فولت/1500 فولت | ||||||||||||||||
| أقصى تيار التفريغ (تيار مستمر) | 40 كيلو أمبير | ||||||||||||||||
| المعيار التنفيذي | إن 50539-11 النوع2 | ||||||||||||||||
| فتيل العاصمة | |||||||||||||||||
| تصنيف جهد العمل | 1000 فولت/1500 فولت | ||||||||||||||||
| التصنيف الحالي | 15/20 أمبير (اختياري) | ||||||||||||||||
| الحجم (مم) | φ10*65/10*85 | ||||||||||||||||
| المعلمات البيئية | |||||||||||||||||
| درجة حرارة العمل | -20 درجة مئوية ~+60 درجة مئوية | ||||||||||||||||
| رطوبة العمل | 99% (بدون تكثيف) | ||||||||||||||||
| ارتفاع | 2000 م (سفك الأحمال فوق 2000 م) | ||||||||||||||||
| طريقة التثبيت | التثبيت على الحائط | ||||||||||||||||
| وظائف اختيارية | |||||||||||||||||
| مراقبة العاصمة | خياري | ||||||||||||||||
| الصمام الثنائي المضاد للانعكاس | خياري | ||||||||||||||||
| موصل MCA | خياري | ||||||||||||||||
1. سعة الاتصال: قادرة على توصيل ما يصل إلى 32 سلسلة بطارية في وقت واحد.
2. حماية الصمامات: تم تجهيز كل قطب إيجابي وسالب لسلسلة البطارية بصمامات مخصصة للحماية من الأعطال.
3. توافق الجهد العالي: يمكن لوحدة الطاقة التعامل مع الفولتية الضوئية حتى DC1500V.
4. مراقبة درجة الحرارة والحالة: يمكن لوحدة التحكم قياس درجة الحرارة الداخلية لصندوق الموحد واكتشاف حالة مانعات الصواعق وقواطع دوائر الإخراج.
5. مراقبة التيار والجهد: تراقب جهد التيار والجهد لكل سلسلة كهروضوئية لتحديد الأعطال المحلية.
1. تكامل سلسلة قوي وحماية قوية
يدعم ما يصل إلى 32 مدخلاً من سلسلة PV مدمجة في مخرج واحد في حاوية واحدة، وهو مثالي للصفيفات الكهروضوئية المتوسطة إلى الكبيرة الحجم.
تصنيف حماية IP65 القياسي ومقاومة الصدمات IK10. يضمن الغلاف المعدني بالكامل مقاومة ممتازة للماء والغبار ومقاومة التآكل والقوة الميكانيكية، وهو مصمم للبيئات الخارجية القاسية.
2. مراقبة ذكية دقيقة وموثوقة
يستخدم مستشعرات تأثير هانيويل هول عالية الدقة للمراقبة في الوقت الفعلي للتيار والجهد لكل سلسلة بالإضافة إلى جهد التوصيل.
تتميز وحدة المراقبة والتحكم الذكية المدمجة بمراقبة درجة الحرارة الداخلية، والكشف عن حالة الحماية من زيادة التيار، والكشف عن حالة قاطع الدائرة، وتحديد موقع الأخطاء من خلال وظائف الإنذار، مما يتيح التشغيل والصيانة "المتصورة".
3. تصميم حماية السلامة متعدد الطبقات
حماية على مستوى السلسلة: تم تجهيز كل قطب إيجابي وسالب مدخلات بصمام PV مخصص لعزل الأخطاء بدقة.
الحماية على مستوى النظام: تتضمن أجهزة حماية من زيادة التيار المستمر عالية الجهد مخصصة للطاقة الكهروضوئية لتوفير حماية فعالة ضد الزيادات المفاجئة في الصواعق.
حماية الدائرة الرئيسية: يوفر قاطع دائرة التيار المستمر ذو السعة الكبيرة عند الإخراج حماية شاملة للحمل الزائد وقصر الدائرة.
4. التوافق العالي والتكوين المرن
يدعم الفولتية النظام حتى DC1500V، متوافقة مع الوحدات والعاكسات السائدة عالية الكفاءة.
متوفر في التكوينات القياسية من 4 إلى 32 سلسلة إدخال. تتضمن خيارات التخصيص أبعاد العلبة ومواصفات منفذ إدخال/خروج الكابل وميزات إضافية.
5. المتانة وسهولة الصيانة
يضمن بناء العلبة القوية بمواد مقاومة للأشعة فوق البنفسجية وتشطيب السطح الفائق عمر خدمة طويل.
يسهل التخطيط المعياري والواضح مع وضع العلامات البارزة الفحص الروتيني واستكشاف الأخطاء وإصلاحها واستبدال المكونات.
1. دعم الاختيار الفني المجاني: يوفر توصيات نموذجية مثالية وحلول التكوين الكهربائي بناءً على تخطيط المصفوفة الكهروضوئية ومعلمات العاكس والظروف البيئية.
2.التعاون الكامل في المشروع: مدير مشروع مخصص للتنسيق السلس بدءًا من توقيع الاتفاقية الفنية وتتبع تقدم الإنتاج وفحص المصنع وحتى التعبئة والتغليف والشحن، مما يضمن شفافية المعلومات والتسليم في الوقت المحدد.
3. الإشراف على التركيب والتشغيل في الموقع (اختياري): بالنسبة للمشاريع الكبيرة أو المعقدة، يمكننا إرسال مهندسين لتقديم إرشادات التثبيت في الموقع، ودعم التشغيل، والتدريب لفرق التشغيل والصيانة.
4. الشبكة العالمية لتوريد قطع الغيار: تحتفظ بمستودعات تعاونية في الأسواق الخارجية الرئيسية، وتخزن قطع الغيار المشتركة (مثل الصمامات ووحدات SPD) لدعم الإمداد المحلي السريع وتقليل وقت التوقف عن العمل.
5. دعم التشغيل والصيانة الرقمية: يقدم برامج مراقبة محلية أو خدمات تكامل النظام الأساسي السحابي المتوافقة مع منتجاتنا، مما يساعد العملاء في إدارة بيانات المصنع المركزية والتحليل الذكي.
لقد قمنا بتطوير علاقات تجارية قوية وطويلة الأمد في أكثر من 30 سوقًا عالميًا، وهي نتيجة مباشرة لجودتنا المتميزة، والتي ولدت ردود فعل ممتازة.
مع أكثر من عشر سنوات من الخبرة الصناعية، أصبحت Jinhand واحدة من أبرز الشركات المصنعة والموردة للمعدات الكهربائية في الصين. يستخدم مصنعنا العديد من التقنيات والمعدات المتقدمة، ونحن ندعوك لشراء منتجاتنا عالية الجودة وبأسعار تنافسية مصنوعة في الصين.
