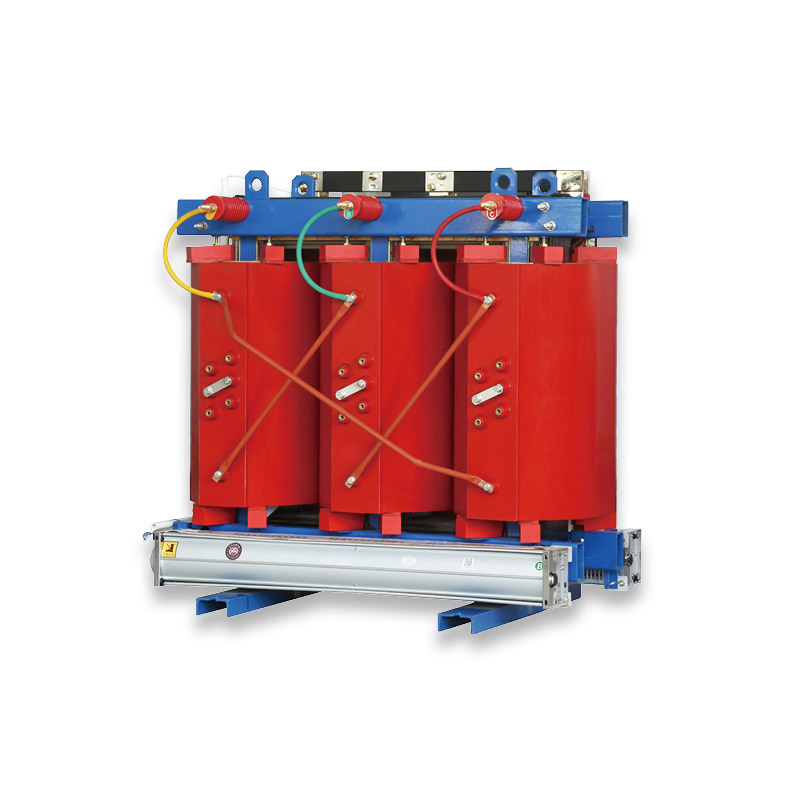

يعتمد محول الكهرباء لمحول الراتنج المصبوب الجاف 400kVA من Jinhand صب فراغ راتنجات الايبوكسي، المصمم للتطبيقات الداخلية ذات السلامة العالية من الحرائق. وهو يدعم إدخال الجهد العالي 6/6.3/6.6/10/10.5/11 كيلو فولت (ضبط الصنبور ±5%/±2×2.5%) وإخراج الجهد المنخفض 0.4 كيلو فولت، متوافق مع مجموعات اتصال Yyn0/Dyn11. المواصفات الرئيسية: SCB14 (فقد الحمل: 3590 كيلووات، تيار عدم التحميل: 1.0%)؛ SCB18 (فقد الحمل: 3590 كيلووات، تيار عدم التحميل: 1.0%)؛ مقاومة ماس كهربائى: 4%. مدعومة بما يزيد عن 10 سنوات من الخبرة في مجال البحث والتطوير، تخضع جميع الوحدات لاختبارات المصنع بنسبة 100%، مما يضمن أداءً مستقرًا للبنية التحتية الحيوية العالمية والاستخدام الصناعي الداخلي.
1. درجات الكفاءة المزدوجة: SCB14 (كفاءة الفئة الوطنية 2)؛ SCB18 (كفاءة الفئة 1 الوطنية)، مع خسارة أقل بنسبة 14% في حالة عدم التحميل مقارنة بـ SCB14.
2. القدرة على التكيف البيئي القوي: مقاوم للرطوبة، ومقاوم للغبار، ومقاوم للتآكل، ويعمل بشكل موثوق في البيئات الداخلية الرطبة/المتربة بنسبة RH≥95%.
3. طول العمر بدون صيانة: هيكل مغلق بالكامل، وعمر افتراضي يزيد عن 30 عامًا، ومعدل خطأ سنوي يبلغ 0.5% - أقل بكثير من متوسطات الصناعة.
| نموذج | القدرة المقدرة | مزيج الجهد | تسمية مجموعة الاتصال | الخسارة (120 درجة كيلوواط) | عدم التحميل الحالي | مقاومة ماس كهربائى |
|
|||
| ارتفاع الضغط | التنصت على نطاق الجهد العالي | الضغط المنخفض | حمولة | عدم التحميل |
|
|||||
| SC14-30/10-NX2 | 30 | 66.36.61010.511 | ±5%±2X2.5% | 0.4 | Yyn0 Dyn11 | 640 | 130 | 2.0 | 4 |
|
| SC14-50/10-NX2 | 50 | 900 | 185 | 2.0 |
|
|||||
| SC14-80/10-NX2 | 80 | 1240 | 250 | 1.5 |
|
|||||
| SC14-100/10-NX2 | 100 | 1415 | 270 | 1.5 |
|
|||||
| SC14-125/10-NX2 | 125 | 1665 | 320 | 1.3 |
|
|||||
| SCB14-160/10-NX2 | 160 | 1915 | 365 | 1.3 |
|
|||||
| SCB14-200/10-NX2 | 200 |
|
|
|
|
2275 | 420 | 1.1 |
|
|
|||||||||
| SCB14-250/10-NX2 | 250 | 2485 | 490 | 1.1 |
|
||||||||||||||
| SCB14-315/10-NX2 | 315 | 3125 | 600 | 1.0 |
|
||||||||||||||
| SCB14-400/10-NX2 | 400 | 3590 | 665 | 1.0 |
|
||||||||||||||
| SCB14-500/10-NX2 | 500 | 4390 | 790 | 1.0 |
|
||||||||||||||
| SCB14-630/10-NX2 | 630 | 5290 | 910 | 0.85 |
|
||||||||||||||
| SCB14-630/10-NX2 | 630 | 5365 | 885 | 0.85 | 6 |
|
|||||||||||||
| SCB14-800/10-NX2 | 800 | 6265 | 1035 | 0.85 |
|
||||||||||||||
| SCB14-1000/10-NX2 | 1000 | 7315 | 1205 | 0.85 |
|
||||||||||||||
| SCB14-1250/10-NX2 | 1250 | 8720 | 1420 | 0.85 |
|
||||||||||||||
| SCB14-1600/10-NX2 | 1600 | 10555 | 1665 | 0.85 |
|
||||||||||||||
| SCB14-2000/10-NX2 | 2000 | 13005 | 2075 | 0.70 |
|
||||||||||||||
| SCB14-2500/10-NX2 | 2500 | 15445 | 2450 | 0.70 |
|
||||||||||||||
| نموذج | القدرة المقدرة | مجموعة الجهد |
|
الخسارة (120 درجة كيلوواط) | عدم التحميل الحالي |
|
|||||||||||||
| مقاومة ماس كهربائى | |||||||||||||||||||
| ارتفاع الضغط | التنصت على نطاق الجهد العالي | الضغط المنخفض | تسمية مجموعة الاتصال | حمولة | عدم التحميل | ||||||||||||||
| SC18-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2X2.5% | 0.4 | Yyn0 Dyn11 | 640 | 105 | 2.0 | 4 | ||||||||||
| SC18-50/10-NX1 | 50 | 900 | 155 | 2.0 | |||||||||||||||
| SC18-80/10-NX1 | 80 | 1240 | 210 | 1.5 | |||||||||||||||
| SC18-100/10-NX1 | 100 | 1415 | 230 | 1.5 | |||||||||||||||
| SC18-125/10-NX1 | 125 | 1665 | 270 | 1.3 | |||||||||||||||
| SCB18-160/10-NX1 | 160 | 1915 | 310 | 1.3 | |||||||||||||||
| SCB18-200/10-NX1 | 200 | 2275 | 360 | 1.1 | |||||||||||||||
| SCB18-250/10-NX1 | 250 | 2485 | 415 | 1.1 | |||||||||||||||
| SCB18-315/10-NX1 | 315 | 3125 | 510 | 1.0 | |||||||||||||||
| SCB18-400/10-NX1 | 400 | 3590 | 570 | 1.0 | |||||||||||||||
| SCB18-500/10-NX1 | 500 | 4390 | 670 | 1.0 | |||||||||||||||
| SCB18-630/10-NX1 | 630 | 5290 | 775 | 0.85 | |||||||||||||||
| SCB18-630/10-NX1 | 630 | 5364 | 750 | 0.85 | 6 | ||||||||||||||
| SCB18-800/10-NX1 | 800 | 6265 | 875 | 0.85 | |||||||||||||||
| SCB18-1000/10-NX1 | 1000 | 7315 | 1020 | 0.85 | |||||||||||||||
| SCB18-1250/10-NX1 | 1250 | 8720 | 1205 | 0.85 | |||||||||||||||
| SCB18-1600/10-NX1 | 1600 | 10555 | 1415 | 0.85 | |||||||||||||||
| SCB18-2000/10-NX1 | 2000 | 13005 | 1760 | 0.70 | |||||||||||||||
| SCB18-2500/10-NX1 | 2500 | 15445 | 2080 | 0.70 | |||||||||||||||
1. توافق البنية التحتية الحيوية: يناسب المناجم ومترو الأنفاق والمستشفيات والمدارس والمباني الشاهقة - ولا يلزم وجود غرفة محولات مخصصة.
2. تشغيل منخفض الضوضاء: تعمل مخمدات الاهتزاز والطبقات العازلة للصوت على تقليل الضوضاء إلى ≥52dB (1m)، و10-15dB أقل من المعايير الوطنية.
3. القدرة على التكيف مع الشبكة العالمية: معيار 50 هرتز، وإدخال متعدد الجهد، وتعديل الصنبور المرن، والتكيف مع 95% من سيناريوهات توزيع الطاقة الداخلية.
4. تصميم صديق للبيئة: مواد قابلة لإعادة التدوير، وانبعاثات غير سامة - تتماشى مع المباني الخضراء وأهداف التنمية المستدامة.
1. الحد الأدنى من تكاليف الصيانة الروتينية: لا يتطلب الهيكل المغلق بالكامل سوى مسح بسيط للغبار السطحي للصيانة الروتينية، مع تكلفة صيانة سنوية أقل من 180 دولارًا — أقل بنسبة 75% من المحولات المغمورة بالزيت التي تحتاج إلى تغيير الزيت بشكل منتظم وصيانة احترافية.
2.توفير كبير في تكلفة الطاقة: تعمل خسارة عدم التحميل المنخفضة للغاية التي تبلغ 570 وات في SCB18 على تقليل تكاليف الكهرباء السنوية بمقدار 230 دولارًا - 345 دولارًا (على أساس تعريفة الكهرباء الصناعية 0.1−0.15/كيلووات ساعة). كما أن تيار عدم التحميل المنخفض بنسبة 1.0% يقلل أيضًا من فقدان الطاقة التفاعلية بنسبة 25%، مما يزيد من تحسين كفاءة استخدام الطاقة.
3. تخفيض تكلفة الاستبدال على المدى الطويل: يتجنب العمر الافتراضي الذي يزيد عن 30 عامًا نفقات الاستبدال المرتفعة التي تتراوح بين 15000 دولار و25000 دولار المطلوبة للمحولات التقليدية كل 10-15 عامًا، مما يقلل بشكل كبير من التكلفة الإجمالية للملكية (TCO) للمستخدمين.
1. مرونة بيئية قوية: أداء ممتاز مقاوم للرطوبة والغبار ومقاوم للتآكل، قادر على التشغيل المستقر في البيئات الداخلية ذات الرطوبة النسبية RH≥95% والغبار الثقيل. تظل مقاومة العزل ≥1000MΩ حتى بعد 10 سنوات من التشغيل، دون أي انخفاض في الأداء.
2. الموثوقية الهيكلية القوية: يضمن تصميم صب راتنجات الايبوكسي المتكامل عدم إزاحة الملف أو تلف العزل في ظل تغيرات الاهتزاز والحمل على المدى الطويل. يمكنه تحمل تأثير الدائرة القصيرة وظروف التشغيل القاسية، مع الاستقرار الهيكلي المتميز.
3. التشغيل المستمر دون انقطاع: يتميز بمتوسط وقت بين الأعطال (MTBF) يزيد عن 20,000 ساعة، ويدعم إمدادات الطاقة دون انقطاع على مدار 24 ساعة طوال أيام الأسبوع للمرافق الحيوية مثل المستشفيات ومراكز البيانات وخطوط الإنتاج الصناعي، مما يضمن استمرارية الأعمال والإنتاج.
1. تقنية صب راتنجات الإيبوكسي الفراغي: تعتمد عملية صب راتنجات الإيبوكسي الفراغية الكاملة لضمان اختراق العزل بنسبة 100٪ للملفات، والقضاء على فقاعات الهواء الداخلية والفجوات. يؤدي هذا إلى تحسين أداء العزل ومقاومة الرطوبة والاستقرار الحراري للمنتج بشكل كبير.
2. التصنيع الأوتوماتيكي CNC الدقيق: يستخدم معدات لف الملفات الأوتوماتيكية CNC مع خطأ في درجة الخطأ ≥0.1 مم، مما يضمن لفًا أنيقًا ومدمجًا مع توزيع كهرومغناطيسي موحد. يتم تطبيق تكنولوجيا اللحام الآلي على التوصيلات الرئيسية، مما يضمن جودة المنتج المتسقة والدقة العالية.
3. مراقبة صارمة للجودة متعددة الطبقات (QC): متوافقة مع نظام إدارة الجودة ISO9001، تتضمن عملية الإنتاج 18 رابط فحص صارم، مع اختبار 100% لكل من المواد الخام والمنتجات النهائية. تغطي الاختبارات عدم التحميل، والحمل، ومقاومة الدائرة القصيرة، ومقاومة العزل، وارتفاع درجة الحرارة لضمان تلبية جميع المعلمات للمعايير الوطنية أو تجاوزها.
1. صب لفائف HV/LV المتكاملة: كسر التصميم المنفصل التقليدي، يتم صب ملفات HV و LV في وحدة متكاملة واحدة، مما لا يحسن القوة الميكانيكية وأداء العزل فحسب، بل يقلل أيضًا من الحجم الإجمالي لتركيب أكثر إحكاما.
2. تصميم المراقبة الذكية المعياري: يعتمد مستشعر درجة الحرارة ووحدة الاتصال وجهاز الحماية تصميمًا معياريًا يمكن إضافته أو ترقيته بمرونة وفقًا لاحتياجات المستخدم. وهو يدعم التكامل السلس مع BMS وأنظمة توزيع الطاقة الذكية للإدارة الرقمية والذكية.
3. نظام تقليل الاهتزاز منخفض الضوضاء: يجمع بين مخمدات الاهتزاز متعددة الطبقات وطبقات العزل العازلة للصوت، مما يقلل بشكل فعال من انتقال الاهتزاز الميكانيكي وضوضاء التشغيل. مستوى الضوضاء أقل بكثير من المعايير الوطنية، مما يلبي متطلبات الهدوء في البيئات الداخلية.
1.متوافقة مع المعايير الوطنية عالية الكفاءة: يتوافق SCB14 وSCB18 على التوالي مع معايير GB 20052-2020 الوطنية لكفاءة الطاقة من الفئة 2 والفئة 1، كونها المنتجات السائدة عالية الكفاءة والموفرة للطاقة في صناعة توزيع الطاقة. وهي مؤهلة للحصول على إعانات وطنية لتوفير الطاقة، وتتوافق مع توجهات السياسة الوطنية لتوفير الطاقة وخفض الانبعاثات.
2.خسارة منخفضة للغاية واستخدام عالي للطاقة: يعمل التصميم الكهرومغناطيسي الأمثل وألواح فولاذ السيليكون عالية الجودة على تقليل فقدان الحمل وفقدان الحمل، مع فقدان عدم التحميل في SCB18 يصل إلى 570 وات. يقلل تيار عدم التحميل بنسبة 1.0% من فقدان الطاقة التفاعلية، مما يحسن الكفاءة الإجمالية لشبكة الطاقة ويقلل من هدر الطاقة.
3. المواد البيئية المتوافقة مع RoHS/REACH: تعتمد على راتنجات الإيبوكسي المعتمدة من RoHS/REACH ومثبطات اللهب غير السامة، مع عدم وجود انبعاث غازات سامة أثناء الإنتاج والتشغيل. التصميم الخالي من الزيت يزيل مخاطر التلوث البيئي الناجم عن تسرب الزيت، ويلبي متطلبات حماية البيئة لتوزيع الطاقة في الأماكن المغلقة والحضرية.
1. التعبئة والتغليف خفيفة الوزن وصغيرة الحجم: يزن المنتج حوالي 1,180 كجم فقط، مع عبوة مضادة للتصادمات والصدمات والرطوبة وفقًا لمعايير التصدير. الحجم الصغير مناسب للتسليم عبر المصاعد الشاهقة أو الممرات الضيقة، مما يحل صعوبة النقل للتركيب الداخلي في المباني الشاهقة.
2. وسائط النقل المتنوعة: التعاون مع شركات لوجستية عالمية معروفة لتقديم خدمات نقل متعددة الوسائط بحريًا وبريًا وجويًا، وترتيب خطط النقل بمرونة وفقًا لعنوان التسليم الخاص بالعميل ومتطلبات الوقت.
3. التتبع اللوجستي في الوقت الحقيقي: توفير خدمة تتبع لوجستية للعملية بأكملها، مع خدمة عملاء محترفة لتقديم معلومات النقل للعملاء في الوقت المناسب. يصل معدل التسليم في الوقت المحدد إلى 98%، مما يضمن التقدم السلس لمشاريع العملاء.
1. لا يتطلب أي أساس خاص: يمكن تركيبه مباشرة على أقواس فولاذية قياسية أو أرضيات خرسانية، دون الحاجة إلى بناء أساس معقد وأجزاء مدمجة، مما يقلل بشكل كبير من فترة البناء والتكلفة.
2. التثبيت السريع في الموقع: هناك حاجة إلى كهربائيين اثنين فقط لإكمال التركيب والتشغيل بالكامل خلال 5 ساعات. تم تصحيح أخطاء المنتج مسبقًا في المصنع، ولا يلزم سوى توصيلات بسيطة في الموقع لتشغيله.
3. دعم وأدوات التثبيت المجانية: توفير خدمة توجيه التثبيت المجانية في الموقع للعملاء، وتقديم أدوات التثبيت الاحترافية بما في ذلك مفاتيح عزم الدوران واختبار العزل لضمان التثبيت القياسي والصحيح.
1. أكثر من 10 سنوات من الخبرة المهنية في البحث والتطوير والتصنيع: مع أكثر من عقد من التطوير القائم على الابتكار في صناعة المعدات الكهربائية، لدينا تكنولوجيا محولات صب ناضجة وخبرة غنية في تطبيق المشروع، كوننا مصنعًا موثوقًا به للمحولات من النوع الجاف من الراتنج المصبوب في الصين.
2. سلسلة توريد مستقرة ومخزون كافٍ: إقامة شراكات استراتيجية طويلة الأمد مع كبار الموردين العالميين لراتنجات الإيبوكسي وألواح الفولاذ النحاسية والسيليكون، مع مخزون آمن لمدة 3 أشهر للمواد الخام الرئيسية. وهذا يتجنب تأخير الإنتاج الناجم عن نقص المواد ويضمن التسليم في الوقت المحدد.
3. التخصيص السريع ودورة التسليم القصيرة: توفير خدمات التخصيص السريعة لتعديلات الجهد ودرجة الحماية ومجموعة الاتصال، مع تحول التصميم لمدة 3 أيام. يمكن تسليم النماذج القياسية خلال 25-35 يومًا، والنماذج المخصصة خلال 40-50 يومًا، أي أسرع بنسبة 30% من متوسط الصناعة.
نحن شركاء مع أكثر من 30 دولة، وندعم شروط EXW/FOB/CIF. يضمن التغليف الاحترافي المقاوم للرطوبة/الصدمات والوثائق المخصصة والتتبع اللوجستي في الوقت الفعلي التسليم في الوقت المحدد بنسبة 98%.
