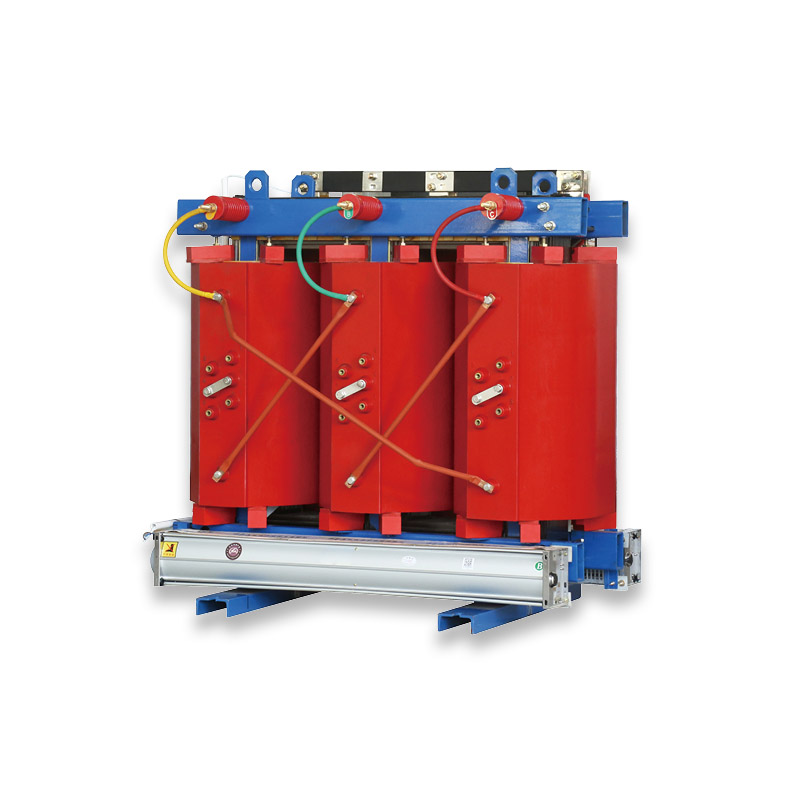

محول من النوع الجاف ثلاثي الطور من الراتنج المصبوب بقدرة 500 كيلو فولت أمبير

Model:SCB14/18

إن محول النوع الجاف ثلاثي الطور من الراتنج المصبوب SCB14/SCB18 بقدرة 500 كيلو فولت أمبير هو جهاز أساسي لتوزيع الطاقة عالي الأمان وموفر للطاقة من شركة Jinhand Electrical، وهو مصمم خصيصًا لشبكات الطاقة 50 هرتز و10 كيلو فولت. يتميز بمقاومة الحريق من فئة F1، وخسارة منخفضة للغاية SCB14:790Wno−loadloss;SCB18:670Wno−loadloss، وعمر افتراضي يزيد عن 30 عامًا، كما أنه يتفوق في البيئات الداخلية مع متطلبات السلامة الصارمة - بما في ذلك المناجم والمستشفيات والمراكز التجارية والمباني الشاهقة. متوافق مع معايير كفاءة الطاقة والسلامة الدولية، فهو يوفر عملية خالية من الصيانة وصديقة للبيئة مع قدرة قوية على التكيف مع البيئات الرطبة والمتربة والتآكل.

إرسال استفسار

وصف المنتج

يعتمد محول النوع الجاف ثلاثي الطور من الراتنج المصبوب بقدرة 500 كيلو فولت أمبير من Jinhand صب فراغ راتنجات الإيبوكسي، المصمم للتطبيقات الداخلية ذات السلامة العالية من الحرائق. وهو يدعم إدخال الجهد العالي 6/6.3/6.6/10/10.5/11 كيلو فولت (ضبط الصنبور ±5%/±2×2.5%) وإخراج الجهد المنخفض 0.4 كيلو فولت، متوافق مع مجموعات اتصال Yyn0/Dyn11. المواصفات الرئيسية: SCB14 (فقد الحمل: 4390 كيلووات، تيار عدم التحميل: 1.0%)؛ SCB18 (فقد الحمل: 4390 كيلووات، تيار عدم التحميل: 1.0%)؛ مقاومة ماس كهربائى: 4%. مدعومة بما يزيد عن 10 سنوات من الخبرة في مجال البحث والتطوير، تخضع جميع الوحدات لاختبارات المصنع بنسبة 100% (اختبارات العزل والخسارة وتحمل الدائرة القصيرة)، مما يضمن أداءً مستقرًا للبنية التحتية الحيوية العالمية والاستخدام الصناعي الداخلي.

المزايا

1.نطاق تطبيق واسع: المنتج مناسب لمجموعة متنوعة من البيئات، مما يجعله متعدد الاستخدامات لمختلف القطاعات والتطبيقات.
2.الامتثال العالي للسلامة من الحرائق: مصمم خصيصًا للاستخدام في المواقع ذات المتطلبات الصارمة للسلامة من الحرائق، مما يضمن تعزيز السلامة في المناطق الحرجة.

المعلمات التقنية الرئيسية

نموذج		القدرة المقدرة		مزيج الجهد					تسمية مجموعة الاتصال		الخسارة (120 درجة كيلوواط)			عدم التحميل الحالي		مقاومة ماس كهربائى
				ارتفاع الضغط	التنصت على نطاق الجهد العالي		الضغط المنخفض				حمولة	عدم التحميل
SC14-30/10-NX2		30		66.36.61010.511	±5%±2X2.5%		0.4		Yyn0 Dyn11		640	130		2.0		4
SC14-50/10-NX2		50									900	185		2.0
SC14-80/10-NX2		80									1240	250		1.5
SC14-100/10-NX2		100									1415	270		1.5
SC14-125/10-NX2		125									1665	320		1.3
SCB14-160/10-NX2		160									1915	365		1.3
SCB14-200/10-NX2		200									2275	420		1.1
SCB14-250/10-NX2		250									2485	490		1.1
SCB14-315/10-NX2		315									3125	600		1.0
SCB14-400/10-NX2		400									3590	665		1.0
SCB14-500/10-NX2		500									4390	790		1.0
SCB14-630/10-NX2		630									5290	910		0.85
SCB14-630/10-NX2		630									5365	885		0.85		6
SCB14-800/10-NX2		800									6265	1035		0.85
SCB14-1000/10-NX2		1000									7315	1205		0.85
SCB14-1250/10-NX2		1250									8720	1420		0.85
SCB14-1600/10-NX2		1600									10555	1665		0.85
SCB14-2000/10-NX2		2000									13005	2075		0.70
SCB14-2500/10-NX2		2500									15445	2450		0.70
نموذج	القدرة المقدرة		مجموعة الجهد										الخسارة (120 درجة كيلوواط)				عدم التحميل الحالي
																		مقاومة ماس كهربائى
			ارتفاع الضغط			التنصت على نطاق الجهد العالي		الضغط المنخفض		تسمية مجموعة الاتصال			حمولة		عدم التحميل
SC18-30/10-NX1	30		66.36.61010.511			±5%±2X2.5%		0.4		Yyn0 Dyn11			640		105		2.0	4
SC18-50/10-NX1	50												900		155		2.0
SC18-80/10-NX1	80												1240		210		1.5
SC18-100/10-NX1	100												1415		230		1.5
SC18-125/10-NX1	125												1665		270		1.3
SCB18-160/10-NX1	160												1915		310		1.3
SCB18-200/10-NX1	200												2275		360		1.1
SCB18-250/10-NX1	250												2485		415		1.1
SCB18-315/10-NX1	315												3125		510		1.0
SCB18-400/10-NX1	400												3590		570		1.0
SCB18-500/10-NX1	500												4390		670		1.0
SCB18-630/10-NX1	630												5290		775		0.85
SCB18-630/10-NX1	630												5364		750		0.85	6
SCB18-800/10-NX1	800												6265		875		0.85
SCB18-1000/10-NX1	1000												7315		1020		0.85
SCB18-1250/10-NX1	1250												8720		1205		0.85
SCB18-1600/10-NX1	1600												10555		1415		0.85
SCB18-2000/10-NX1	2000												13005		1760		0.70
SCB18-2500/10-NX1	2500												15445		2080		0.70

الميزات الرئيسية

1. توافق البنية التحتية الحيوية: يناسب المناجم ومترو الأنفاق والمستشفيات والمدارس والمباني الشاهقة - ولا يلزم وجود غرفة محولات مخصصة.
2. عملية منخفضة الضوضاء: تعمل مخمدات الاهتزاز والطبقات العازلة للصوت على تقليل الضوضاء إلى ≥53dB (1m)، و10-15dB أقل من المعايير الوطنية.
3. القدرة على التكيف مع الشبكة العالمية: معيار 50 هرتز، وإدخال متعدد الجهد، وتعديل الصنبور المرن، والتكيف مع 95% من سيناريوهات توزيع الطاقة الداخلية.
4. تصميم صديق للبيئة: مواد قابلة لإعادة التدوير، وانبعاثات غير سامة - تتماشى مع المباني الخضراء وأهداف التنمية المستدامة.

نقاط بيع المنتج

1. الميزة الأساسية الآمنة ضد الحرائق: شهادة فئة F1، مما يقضي على 99% من مخاطر حريق المحولات المغمورة بالزيت، وهي معتمدة للمناطق الحساسة للحريق.
2. التشغيل فائق الكفاءة: يوفر SCB18 ما يقرب من 2,800 كيلووات في الساعة/السنة مقارنةً بالطرز التقليدية؛ يعمل تيار عدم التحميل بنسبة 1.0% على تقليل فقدان الطاقة التفاعلية بنسبة 28%.
3. تقنية الصب المبتكرة: صب لفائف مدمجة عالية/منخفضة الجهد - قوة ميكانيكية أعلى بنسبة 40% من التصميمات المنفصلة، ومقاومة الرطوبة/الاهتزاز.
4.30+ عمر عام: عزل إيبوكسي مضاد للشيخوخة + لفات نحاسية كاملة (الموصلية ≥58MS/m) تضمن الموثوقية على المدى الطويل.
5. التكامل الذكي الجاهز: يدعم اتصال مراقبة درجة الحرارة ونظام إدارة المبنى (BMS) للإدارة الرقمية.
6. تركيب موفر للمساحة: هيكل مدمج، لا حاجة إلى حفرة زيت - مما يوفر مساحة تركيب بنسبة 35% مقارنة بالمحولات المغمورة بالزيت.

تحسين تكاليف التشغيل والصيانة

1. لا توجد تكاليف صيانة: يلزم فقط مسح الغبار السطحي؛ تكلفة الصيانة السنوية 200 دولار (أقل بنسبة 75% من الموديلات المغمورة بالزيت).
2.فوائد توفير الطاقة: تؤدي خسارة عدم التحميل البالغة 670 وات في SCB18 إلى تقليل تكاليف الكهرباء السنوية بمقدار 280 دولارًا - 420 دولارًا (استنادًا إلى التعريفة الصناعية 0.1−0.15/كيلووات ساعة).
3. توفير الاستبدال على المدى الطويل: العمر الافتراضي الذي يزيد عن 30 عامًا يتجنب نفقات الاستبدال البالغة 18,000 دولار - 28,000 دولار كل 10-15 عامًا.
4. الكفاءة التشغيلية العالية: تم تصحيح الأخطاء مسبقًا في المصنع، وتم الانتهاء من التثبيت في الموقع خلال 6 ساعات - مما يقلل من وقت توقف المشروع.

اللوجستية والتركيب

1.سهولة النقل: خفيفة الوزن (≈1,350 كجم)، عبوة مدمجة - مناسبة للمصاعد الشاهقة أو التسليم في الممرات الضيقة.
2. التثبيت المبسط: يتم تركيبه على الأقواس/الأرضيات القياسية؛ يكمل 2-3 كهربائيين الإعداد خلال 6 ساعات، دون الحاجة إلى أساس خاص.
3. الدعم الكامل: إرشادات مجانية في الموقع، وأدوات مجانية (مفاتيح عزم الدوران، واختبارات العزل)، ودعم فني عن بعد على مدار الساعة طوال أيام الأسبوع.

المتانة والاستقرار

1. المرونة البيئية: تعمل في البيئات الداخلية الرطبة أو المتربة أو المسببة للتآكل؛ مقاومة العزل ≥1000MΩ بعد 10 سنوات.
2. الموثوقية الهيكلية: تصميم صب متكامل مقاوم للاهتزاز - لا يوجد إزاحة للملف أو تلف في العزل.
3. التشغيل المستمر: MTBF > 22,000 ساعة، يدعم إمدادات الطاقة غير المنقطعة على مدار 24 ساعة طوال أيام الأسبوع للمنشآت الحيوية.

مزايا عملية الإنتاج

1. الصب المتقدم: صب راتنجات الايبوكسي فراغ يضمن اختراق العزل بنسبة 100٪، والقضاء على فقاعات الهواء.
2. التصنيع الدقيق: اللف الأوتوماتيكي باستخدام الحاسب الآلي (خطأ في درجة الصوت ≥0.1 مم) واللحام الآلي للحصول على جودة ثابتة.
3. مراقبة الجودة الصارمة: متوافقة مع ISO9001، و18 وصلة فحص، و100% من المواد الخام واختبار المنتج النهائي.

خصائص توفير الطاقة الخضراء

1.الامتثال للكفاءة: يفي بمعايير GB 20052-2020 Class 1/2، وهو مؤهل للحصول على إعانات توفير الطاقة.
2. المواد البيئية: راتنجات الإيبوكسي المتوافقة مع RoHS/REACH ومثبطات اللهب غير السامة - قابلة لإعادة التدوير بنسبة 100٪.
3. التشغيل منخفض الكربون: يقلل SCB18 من انبعاثات الكربون السنوية بمقدار 3.5 طن تقريبًا، مما يدعم أهداف "الكربون المزدوج" العالمية.

مزايا سلسلة التوريد

1. المواد الخام المستقرة: شراكات طويلة الأمد مع كبار الموردين؛ مخزون أمان لمدة 3 أشهر من راتنجات الإيبوكسي/النحاس لتجنب التأخير.
2. التخصيص السريع: تحول التصميم لمدة 3 أيام لتعديلات درجة الجهد/الحماية؛ 2 خطوط إنتاج مخصصة.
3. التسليم السريع: النماذج القياسية: 25-35 يوما؛ نماذج مخصصة: 40-50 يومًا - أسرع بنسبة 30% من متوسط الصناعة.

خدمة العملاء

1.ما قبل البيع: استبيانات مجانية في الموقع، وحساب الأحمال، ومخططات مخصصة؛ اقتباسات شفافة
2. في المبيعات: مدير عملاء مخصص، وتتبع الإنتاج في الوقت الفعلي، وتحديثات التقدم الأسبوعية.
3. ما بعد البيع: ضمان مجاني لمدة سنة واحدة؛ خط ساخن 24/7؛ الصيانة في الموقع (24-48 ساعة محلية، 3-7 أيام دولية).
4.القيمة المضافة: تدريب مجاني على التشغيل، وإرشادات تكامل BMS، وفحوصات سلامة المعدات السنوية.

التعليمات

س1: SCB14 مقابل SCB18؟
ج: SCB14 (الفئة 2، فقدان عدم التحميل بقدرة 790 وات)؛ SCB18 (الفئة 1، 670 وات، أكثر كفاءة في استخدام الطاقة).
س2: هل تحتاج إلى غرفة مخصصة؟
ج: لا - يتم تركيبه في غرف كهربائية ذات تهوية كافية (تدفق الهواء ≥0.3 م/ث).
س3: الصيانة اليومية؟
ج: امسح الغبار السطحي شهريًا؛ فحص السحابات كل ثلاثة أشهر؛ التفتيش المهني كل 2-3 سنوات.
س 4: مناسبة لمترو الأنفاق / المناجم؟
ج: نعم، مقاوم للرطوبة/الغبار، ومعتمد للاستخدام في بيئات تحت الأرض والأنفاق.

تقييم العملاء والحالات

1.المشاريع الرئيسية: 45 وحدة لمركز تجاري محلي. 30 وحدة للبنية التحتية للمناجم في أمريكا الجنوبية.
2. الشهادات: ISO9001، IEC 60076، السلامة من الحرائق من فئة F1، الامتثال لـ RoHS.

التحميل والشحن

نحن نتعاون مع أكثر من 30 دولة، ونقدم شروط EXW/FOB/CIF. تشمل خدماتنا التغليف الاحترافي المقاوم للرطوبة والصدمات، والوثائق المخصصة (مثل الفواتير التجارية وتقارير الاختبار)، وتتبع الخدمات اللوجستية في الوقت الفعلي، مما يضمن التسليم في الوقت المحدد بنسبة 98%.
