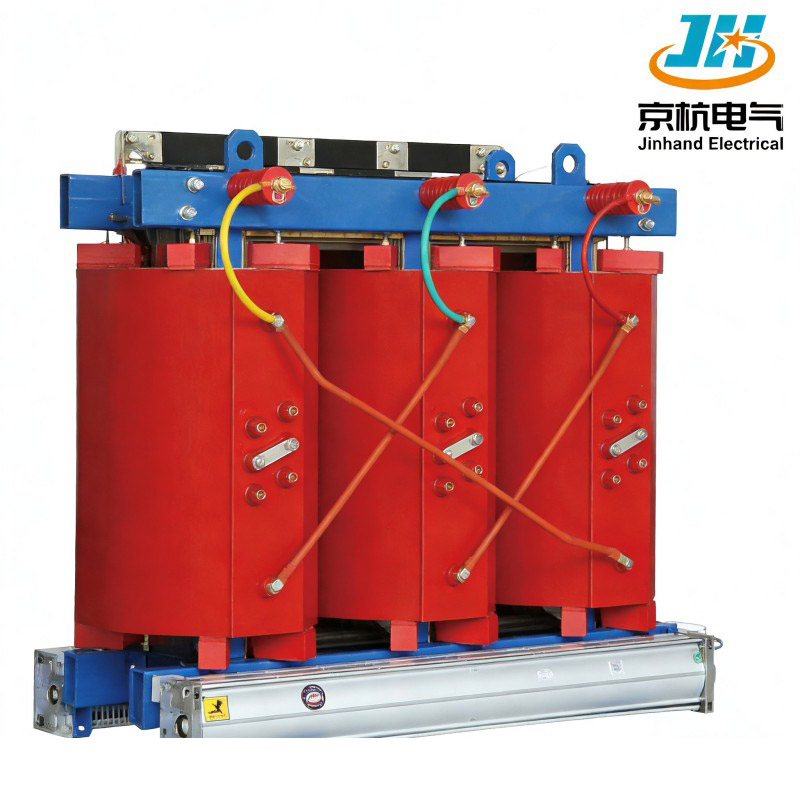

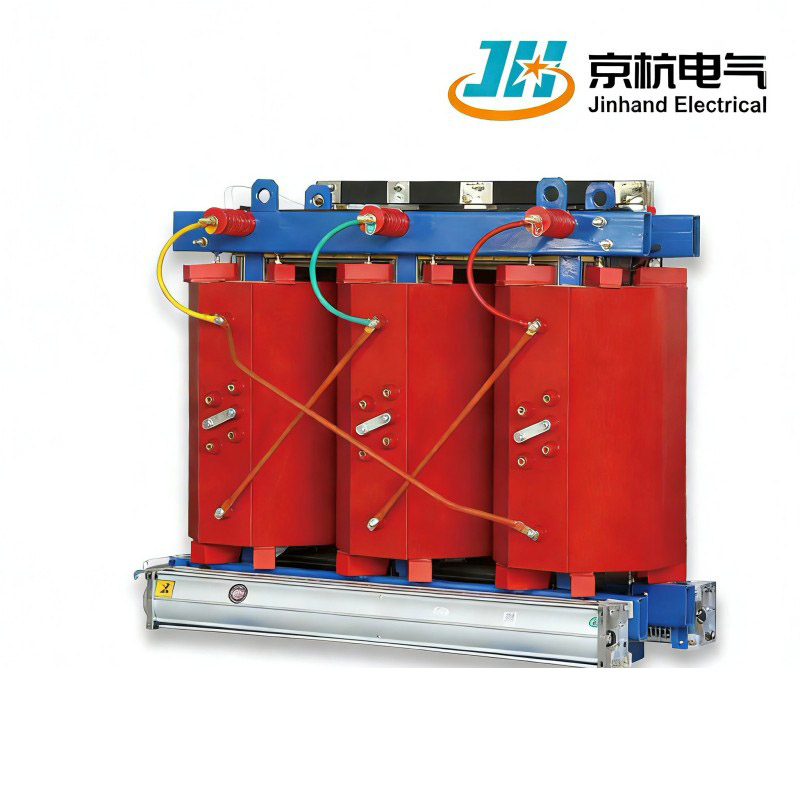

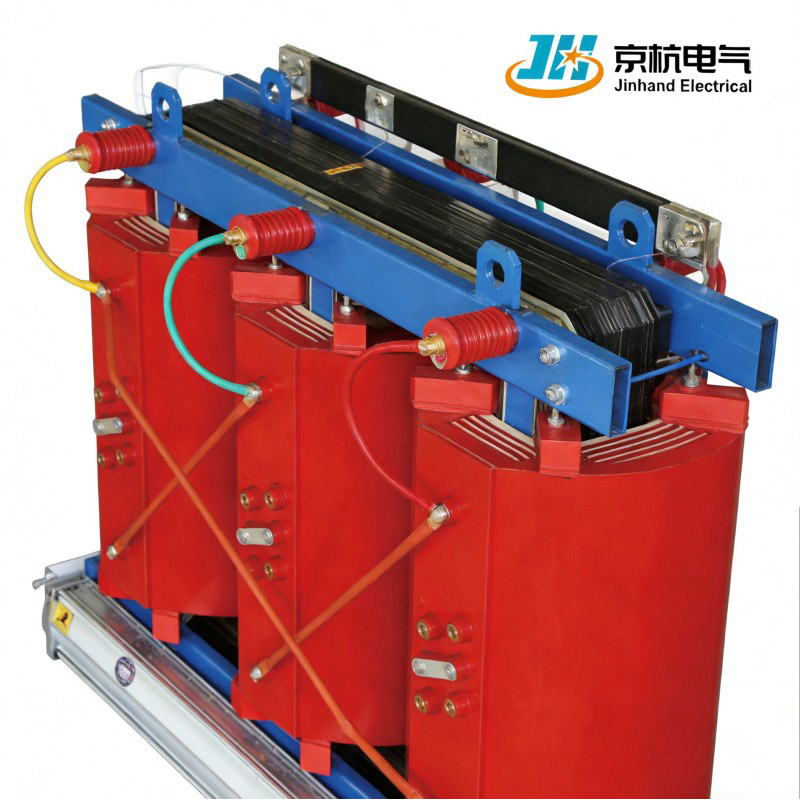

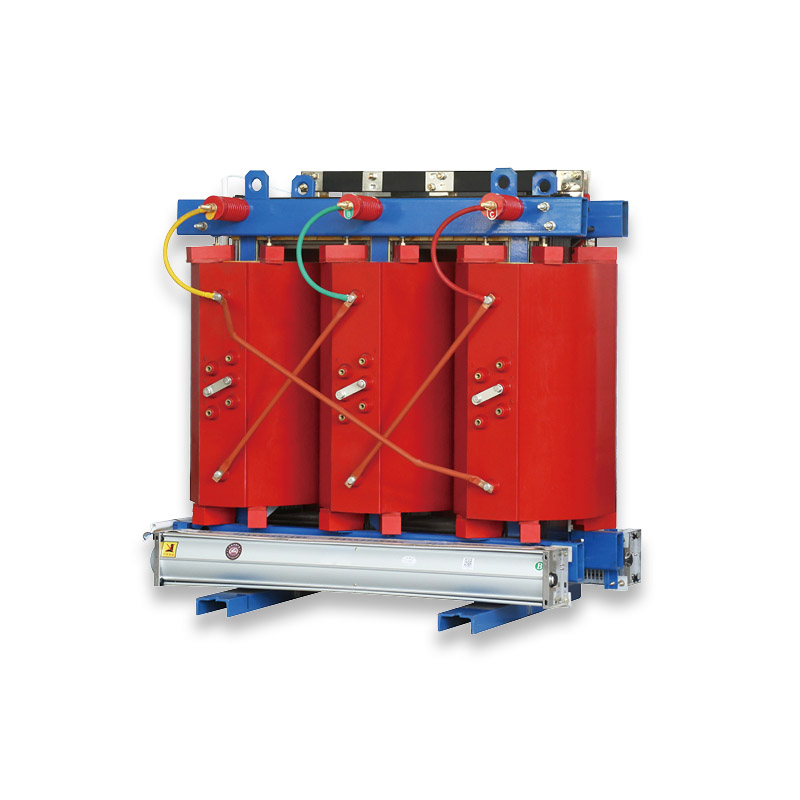

يعتمد محول الطاقة من النوع الجاف من الراتنج المصبوب 11kV 1000kVA من Jinhand تكنولوجيا الصب الفراغي لراتنجات الإيبوكسي المتقدمة، المصممة للسلامة العالية من الحرائق وتوزيع الطاقة الداخلية ذات السعة الكبيرة. إنه يدعم الإدخال المرن عالي الجهد 6/6.3/6.6/10/10.5/11 كيلو فولت مع تعديل الصنبور ±5%/±2×2.5% وإخراج ثابت منخفض الجهد 0.4 كيلو فولت، متوافق مع مجموعات الاتصال Yyn0/Dyn11. المواصفات الرئيسية: SCB14؛ SCB18؛ مقاومة ماس كهربائى: 4%. باعتبارها شركة تصنيع رائدة تتمتع بخبرة تزيد عن 10 سنوات، تخضع جميع الوحدات لاختبارات المصنع بنسبة 100% لضمان أداء مستقر للمشاريع الصناعية ومشاريع البنية التحتية العالمية.
1. القدرة على التكيف البيئي القوي: مقاوم للرطوبة، ومقاوم للغبار، ومقاوم للتآكل، ويعمل بشكل موثوق في البيئات الداخلية الرطبة/المتربة بنسبة RH≥95%.
2. طول العمر بدون صيانة: هيكل مغلق بالكامل، وعمر افتراضي يزيد عن 30 عامًا، ومعدل خطأ سنوي يبلغ 0.4% - أقل بكثير من متوسطات الصناعة.
3. استقرار السعة الكبيرة: يضمن التصميم الكهرومغناطيسي الأمثل التشغيل المستقر تحت الحمل الكامل، ويدعم إمدادات الطاقة غير المنقطعة على مدار الساعة طوال أيام الأسبوع للمنشآت واسعة النطاق.
| نموذج | القدرة المقدرة | مزيج الجهد | تسمية مجموعة الاتصال | الخسارة (120 درجة كيلوواط) | عدم التحميل الحالي | مقاومة ماس كهربائى |
|
||||||||||||
| ارتفاع الضغط | التنصت على نطاق الجهد العالي | الضغط المنخفض | حمولة | عدم التحميل |
|
||||||||||||||
| SC14-30/10-NX2 | 30 | 66.36.61010.511 | ±5%±2X2.5% | 0.4 | Yyn0 Dyn11 | 640 | 130 | 2.0 | 4 |
|
|||||||||
| SC14-50/10-NX2 | 50 | 900 | 185 | 2.0 |
|
||||||||||||||
| SC14-80/10-NX2 | 80 | 1240 | 250 | 1.5 |
|
||||||||||||||
| SC14-100/10-NX2 | 100 | 1415 | 270 | 1.5 |
|
||||||||||||||
| SC14-125/10-NX2 | 125 | 1665 | 320 | 1.3 |
|
||||||||||||||
| SCB14-160/10-NX2 | 160 | 1915 | 365 | 1.3 |
|
||||||||||||||
| SCB14-200/10-NX2 | 200 | 2275 | 420 | 1.1 |
|
||||||||||||||
| SCB14-250/10-NX2 | 250 | 2485 | 490 | 1.1 |
|
||||||||||||||
| SCB14-315/10-NX2 | 315 | 3125 | 600 | 1.0 |
|
||||||||||||||
| SCB14-400/10-NX2 | 400 | 3590 | 665 | 1.0 |
|
||||||||||||||
| SCB14-500/10-NX2 | 500 | 4390 | 790 | 1.0 |
|
||||||||||||||
| SCB14-630/10-NX2 | 630 | 5290 | 910 | 0.85 |
|
||||||||||||||
| SCB14-630/10-NX2 | 630 | 5365 | 885 | 0.85 | 6 |
|
|||||||||||||
| SCB14-800/10-NX2 | 800 | 6265 | 1035 | 0.85 |
|
||||||||||||||
| SCB14-1000/10-NX2 | 1000 | 7315 | 1205 | 0.85 |
|
||||||||||||||
| SCB14-1250/10-NX2 | 1250 | 8720 | 1420 | 0.85 |
|
||||||||||||||
| SCB14-1600/10-NX2 | 1600 | 10555 | 1665 | 0.85 |
|
||||||||||||||
| SCB14-2000/10-NX2 | 2000 | 13005 | 2075 | 0.70 |
|
||||||||||||||
| SCB14-2500/10-NX2 | 2500 | 15445 | 2450 | 0.70 |
|
||||||||||||||
| نموذج | القدرة المقدرة | مجموعة الجهد |
|
الخسارة (120 درجة كيلوواط) | عدم التحميل الحالي |
|
|||||||||||||
| مقاومة ماس كهربائى | |||||||||||||||||||
| ارتفاع الضغط | التنصت على نطاق الجهد العالي | الضغط المنخفض | تسمية مجموعة الاتصال | حمولة | عدم التحميل | ||||||||||||||
| SC18-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2X2.5% | 0.4 | Yyn0 Dyn11 | 640 | 105 | 2.0 | 4 | ||||||||||
| SC18-50/10-NX1 | 50 | 900 | 155 | 2.0 | |||||||||||||||
| SC18-80/10-NX1 | 80 | 1240 | 210 | 1.5 | |||||||||||||||
| SC18-100/10-NX1 | 100 | 1415 | 230 | 1.5 | |||||||||||||||
| SC18-125/10-NX1 | 125 | 1665 | 270 | 1.3 | |||||||||||||||
| SCB18-160/10-NX1 | 160 | 1915 | 310 | 1.3 | |||||||||||||||
| SCB18-200/10-NX1 | 200 | 2275 | 360 | 1.1 | |||||||||||||||
| SCB18-250/10-NX1 | 250 | 2485 | 415 | 1.1 | |||||||||||||||
| SCB18-315/10-NX1 | 315 | 3125 | 510 | 1.0 | |||||||||||||||
| SCB18-400/10-NX1 | 400 | 3590 | 570 | 1.0 | |||||||||||||||
| SCB18-500/10-NX1 | 500 | 4390 | 670 | 1.0 | |||||||||||||||
| SCB18-630/10-NX1 | 630 | 5290 | 775 | 0.85 | |||||||||||||||
| SCB18-630/10-NX1 | 630 | 5364 | 750 | 0.85 | 6 | ||||||||||||||
| SCB18-800/10-NX1 | 800 | 6265 | 875 | 0.85 | |||||||||||||||
| SCB18-1000/10-NX1 | 1000 | 7315 | 1020 | 0.85 | |||||||||||||||
| SCB18-1250/10-NX1 | 1250 | 8720 | 1205 | 0.85 | |||||||||||||||
| SCB18-1600/10-NX1 | 1600 | 10555 | 1415 | 0.85 | |||||||||||||||
| SCB18-2000/10-NX1 | 2000 | 13005 | 1760 | 0.70 | |||||||||||||||
| SCB18-2500/10-NX1 | 2500 | 15445 | 2080 | 0.70 | |||||||||||||||
1. القدرة على التكيف مع الشبكة العالمية: التشغيل القياسي بتردد 50 هرتز، وإدخال الجهد المتعدد، وضبط الصنبور المرن، والتكيف مع 95% من سيناريوهات توزيع الطاقة الداخلية في جميع أنحاء العالم.
2. صديقة للبيئة وموفرة للمساحة: مواد قابلة لإعادة التدوير، وانبعاثات غير سامة؛ يوفر الهيكل المدمج مساحة تركيب بنسبة 35% مقارنة بالمحولات المغمورة بالزيت.
3. جاهز للتكامل الذكي: يدعم مراقبة درجة الحرارة واتصال نظام إدارة المبنى للإدارة الرقمية.
1. الميزة الأساسية للحماية من الحرائق: شهادة مقاومة الحريق من فئة F1، مما يقضي على 99% من مخاطر حريق المحولات المغمورة بالزيت - وهي معتمدة للاستخدام في المناطق الحساسة للحريق مثل المستشفيات ومترو الأنفاق.
2. التشغيل فائق الكفاءة: يوفر SCB18 ما يقرب من 4,200 كيلووات في الساعة/السنة مقارنة بالمحولات التقليدية من النوع الجاف؛ يعمل تيار عدم التحميل بنسبة 0.85% على تقليل فقدان الطاقة التفاعلية بنسبة 30%.
3. تقنية الصب المبتكرة: صب لفائف مدمجة عالية/منخفضة الجهد - قوة ميكانيكية أعلى بنسبة 40% من التصميمات المنفصلة، ومقاومة الرطوبة، والاهتزاز، وتأثير الدائرة القصيرة.
1. لا توجد تكاليف صيانة: يلزم فقط مسح الغبار السطحي؛ لا يوجد تغيير في الزيت، أو تنظيف داخلي، أو استبدال العزل - تكلفة الصيانة السنوية 250 دولارًا.
2. توفير الاستبدال على المدى الطويل: العمر الافتراضي الذي يزيد عن 30 عامًا يتجنب نفقات الاستبدال التي تتراوح بين 25,000 إلى 35,000 دولار كل 10-15 عامًا.
3. الكفاءة التشغيلية العالية: تم تصحيح الأخطاء مسبقًا في المصنع، وتم الانتهاء من التثبيت في الموقع خلال 8 ساعات - مما يقلل من وقت توقف المشروع عن المرافق واسعة النطاق.
1. النقل المريح: تصميم مدمج محسّن، تعبئة معززة - مناسبة للمصاعد الشاهقة أو التسليم في الممر الضيق؛ متوافق مع الحاويات القياسية للشحن الدولي.
2. التثبيت المبسط: يتم تركيبه على الأقواس أو الأرضيات القياسية؛ لا حاجة إلى أساس خاص أو حفرة زيت؛ 2-3 كهربائيين محترفين يكملون الإعداد خلال 8 ساعات.
3. الدعم الشامل: إرشادات مجانية في الموقع لجميع العملاء؛ أدوات التثبيت المجانية؛ دعم فني عن بعد 24/7 عبر الفيديو/الهاتف.
1. المرونة البيئية: تعمل بثبات في البيئات الداخلية الرطبة أو المتربة أو المسببة للتآكل. مقاومة العزل ≥1000MΩ بعد 10 سنوات من الاستخدام.
2. الموثوقية الهيكلية: تصميم صب متكامل مقاوم للاهتزاز - لا يوجد إزاحة للملف أو تلف في العزل، حتى في سيناريوهات الاهتزاز الصناعية أو مترو الأنفاق.
3. التشغيل المستمر: متوسط الوقت بين حالات الفشل> 25,000 ساعة، ودعم إمدادات الطاقة دون انقطاع على مدار 24 ساعة طوال أيام الأسبوع للمنشآت الحيوية.
4. أداء مضاد للشيخوخة: اللفات النحاسية الكاملة تقاوم الشيخوخة الحرارية؛ يضمن عزل راتنجات الإيبوكسي مع إضافات مضادة للشيخوخة أداءً ثابتًا على مدار 30 عامًا.
1. تقنية الصب المتقدمة: يضمن صب راتنجات الإيبوكسي الفراغي اختراق العزل بنسبة 100٪، مما يزيل فقاعات الهواء ويحسن استقرار العزل.
2. التصنيع الدقيق: آلات اللف الأوتوماتيكية CNC؛ اللحام الآلي لهيكل الخزان - مما يضمن الجودة المتسقة والقوة الميكانيكية.
3. رقابة صارمة على الجودة: متوافقة مع ISO9001، و18 رابطًا لفحص الجودة، واختبار المواد الخام الواردة بنسبة 100% والتحقق من المنتج النهائي.
4. الخبرة الفنية الأساسية: البحث والتطوير المستقل للتصميم الكهرومغناطيسي منخفض الخسارة؛ يقلل هيكل الملف المُحسّن من الخسارة الضالة بنسبة 15% مقارنة بمعايير الصناعة.
1.الامتثال للكفاءة المزدوجة: يفي بالمعايير الدولية GB 20052-2020 Class 1/2 وIEC 60076، وهو مؤهل للحصول على إعانات توفير الطاقة.
2. مواد صديقة للبيئة: راتنجات الإيبوكسي المتوافقة مع RoHS/REACH ومثبطات اللهب غير السامة - قابلة لإعادة التدوير بنسبة 100%، ولا توجد انبعاثات ضارة أثناء الإنتاج أو الاستخدام.
3. التشغيل منخفض الكربون: يقلل SCB18 من انبعاثات الكربون السنوية بمقدار 5.1 طن تقريبًا، مما يدعم أهداف "الكربون المزدوج" العالمية والتنمية المستدامة.
بفضل جودة منتجاتنا الاستثنائية، قمنا ببناء شراكات قوية وطويلة الأمد مع العملاء في أكثر من 30 دولة. نحن نقدم شروط تجارية مرنة، إلى جانب التعبئة والتغليف المتخصصة للصادرات، وعمليات التفتيش الشاملة، والتنسيق اللوجستي الفعال لضمان التسليم الآمن وفي الوقت المناسب.
مع أكثر من عقد من النمو المدفوع بالابتكار، أصبحت Jinhand واحدة من أبرز الشركات المصنعة والموردة للمعدات الكهربائية في الصين. يستخدم مصنعنا أحدث التقنيات والآلات، ونحن ندعوك لاستكشاف منتجاتنا عالية الجودة وبأسعار معقولة المصنوعة في الصين.
