تم تصميم النظام البيئي الشامل لمنتج Jinhand لمعالجة كل عقدة من سلسلة الطاقة ذات الجهد المتوسط والعالي. يتم تقسيم محفظتنا بشكل منهجي إلى حلول الحماية الذكية والتبديل والأتمتة.
كيف يمكنك حماية المفاتيح الكهربائية الداخلية المهمة بقدرة 12 كيلو فولت - 40.5 كيلو فولت بأقصى قدر من الموثوقية؟

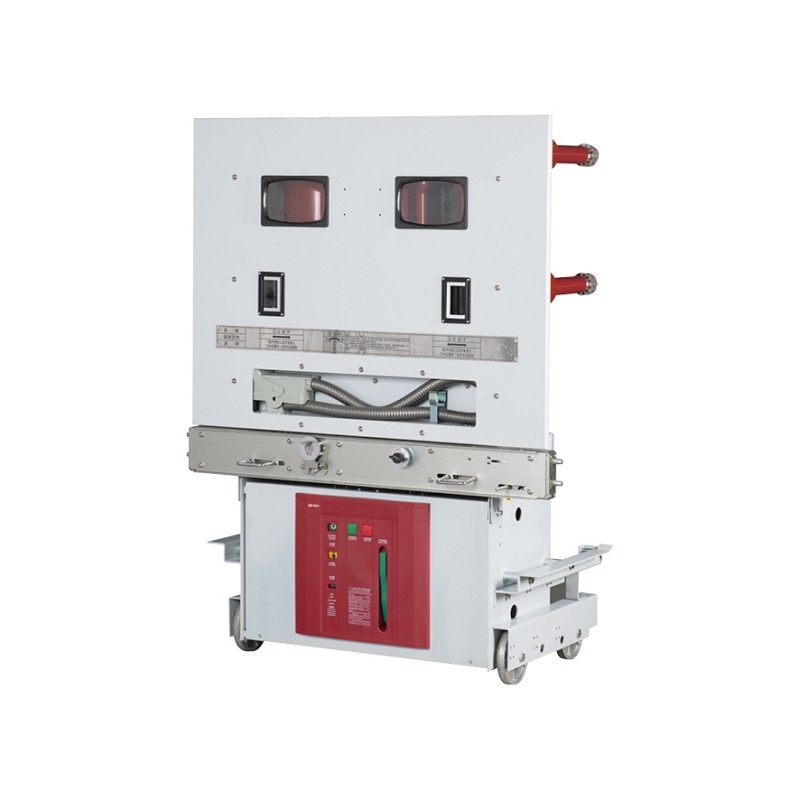

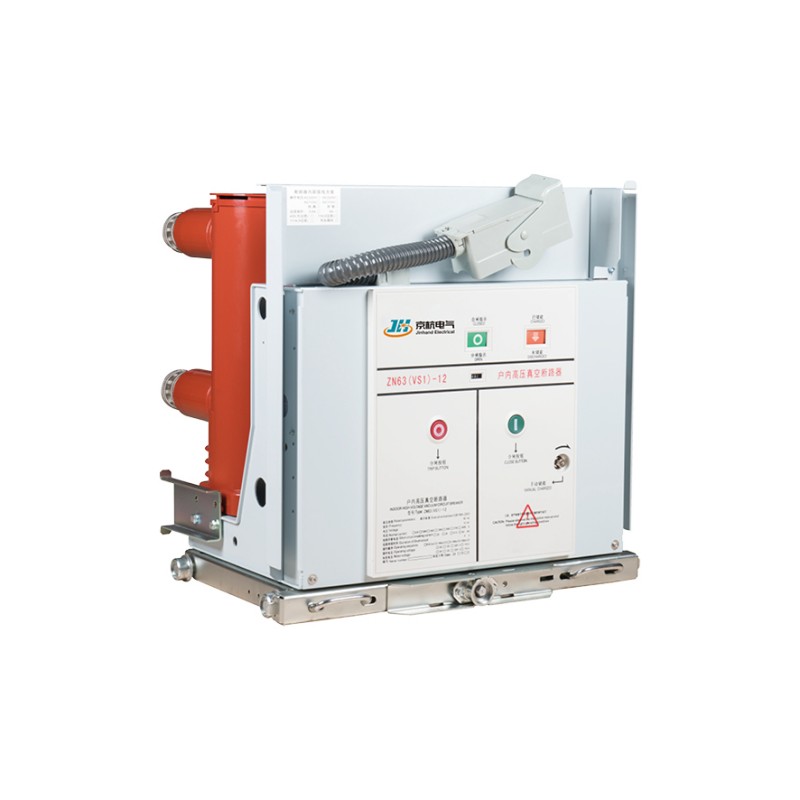

الجواب: لدينا سلسلة ZN63 (12kV / 24kV) و ZN85-40.5قواطع دوائر فراغية داخليةهي الجواب. إنها تتميز بزنبرك متكامل أو آليات مغناطيسية دائمة متقدمة، وأعمدة صلبة معزولة لتعزيز السلامة، وهي متوفرة في كل من التصميمات الثابتة والقابلة للسحب للمفاتيح الكهربائية من نوع KYN. مع قدرات كسر تصل إلى 40 كيلو أمبير وقوة تحمل ميكانيكية تصل إلى 10000 عملية، فهي بمثابة العمود الفقري للمحطات الفرعية الصناعية والمرافق.
ما هي الحلول الخارجية المتوفرة للبيئات القاسية والتي تتيح أيضًا وظائف الشبكة الذكية؟

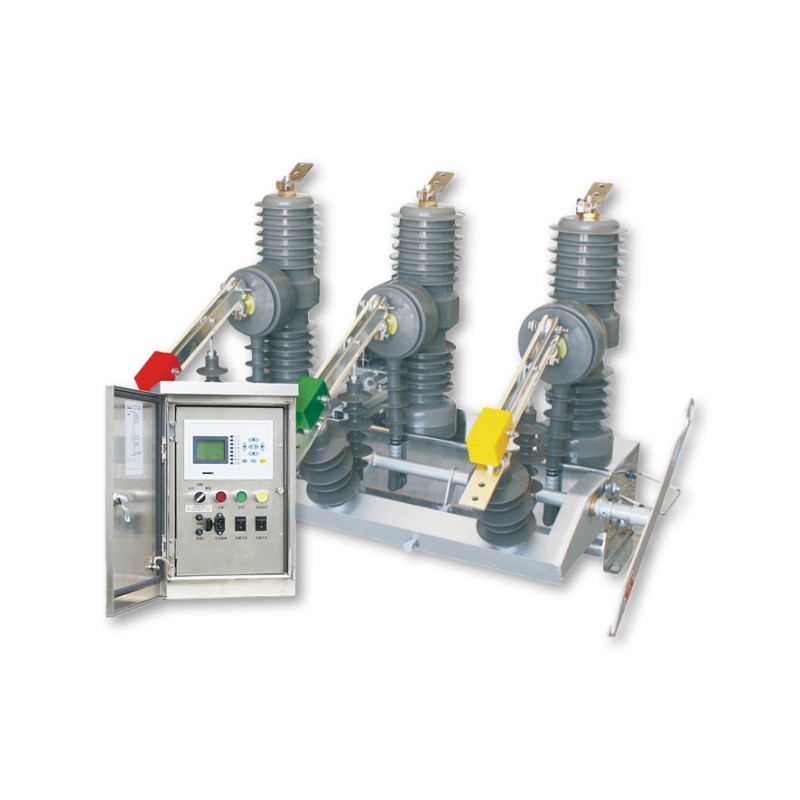

الإجابة: تشكل سلسلة ZW عمودنا الفقري الخارجي. بدءًا من ZW32-12 المدمج للتركيب على الأعمدة وحتى ZW7-40.5 للخدمة الشاقة لساحات المحطات الفرعية، تم تصميم قواطع الدائرة الكهربائية هذه لتناسب جميع الأحوال الجوية (IP67، -40 درجة مئوية إلى +70 درجة مئوية). يدمج "Boundary Breaker" الذكي ZW32F-12(G) قدرات الحماية والتقسيم وإمكانيات FTU (وحدة التغذية الطرفية)، مما يتيح عزل الأخطاء تلقائيًا دون الاعتماد على الاتصالات - وهو مفتاح موثوقية الشبكة الريفية.
كيف يمكنك تحقيق أتمتة التوزيع وإدارة الأخطاء بدقة دون الحاجة إلى أنظمة خارجية معقدة؟

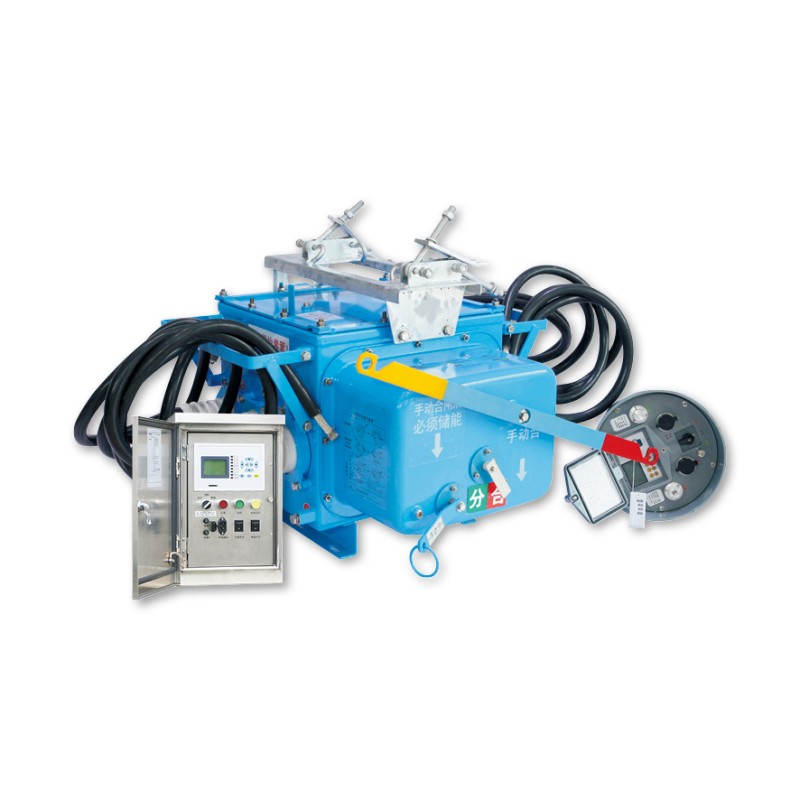

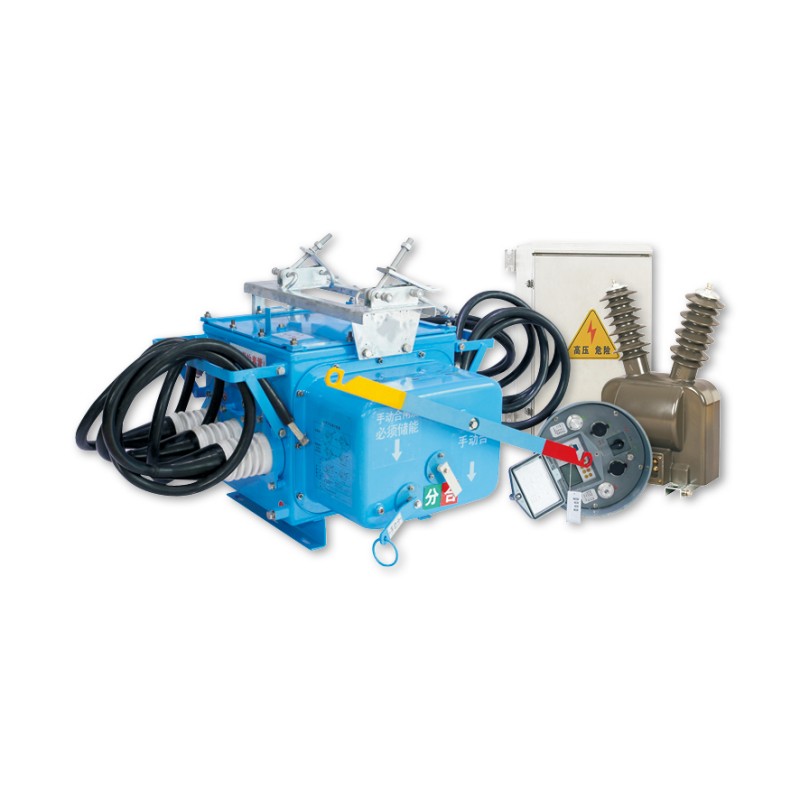

الإجابة: تتضمن أجهزتنا المتكاملة الرائدة مثل المفتاح الذكي المثبت على عمود FZW28-12 ومجموعات القواطع الأولية والثانوية الكاملة مستشعرات الجهد/التيار والقياس ومنطق الحماية وواجهات الاتصال (IEC 60870-5-104، DNP3.0) في وحدة واحدة محكمة الغلق. فهي تكتشف وتزيل الأخطاء الأرضية بشكل مستقل (حتى عند مستويات الملي أمبير) وأخطاء الطور، مما يوفر بيانات وتحكمًا في الوقت الفعلي لأنظمة SCADA الحديثة.
ما هي الخيارات الفعالة من حيث التكلفة والموثوقة لتبديل الحمل والعزل وحماية التيار الزائد؟

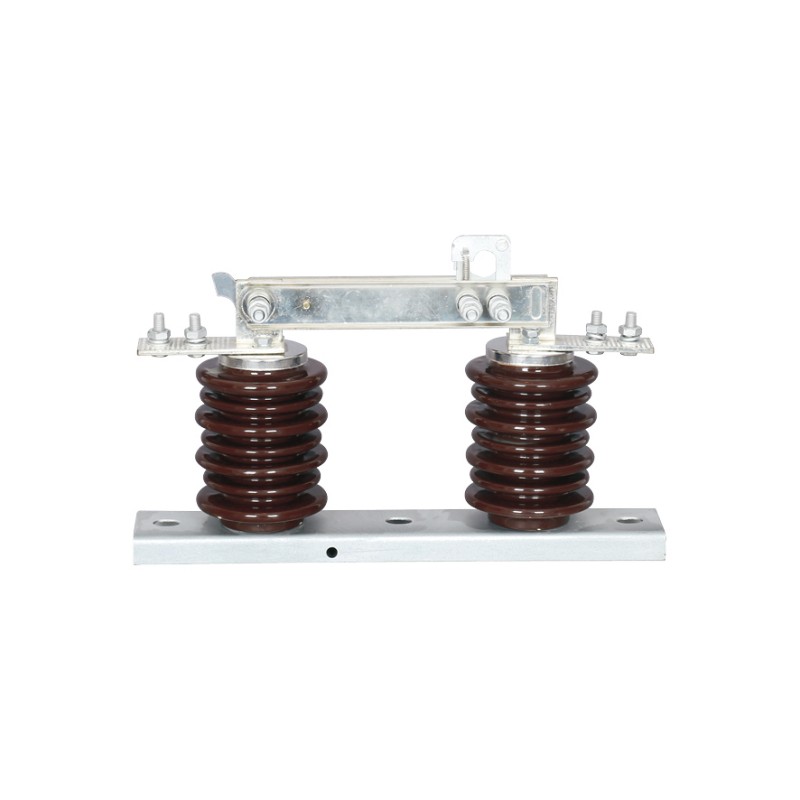

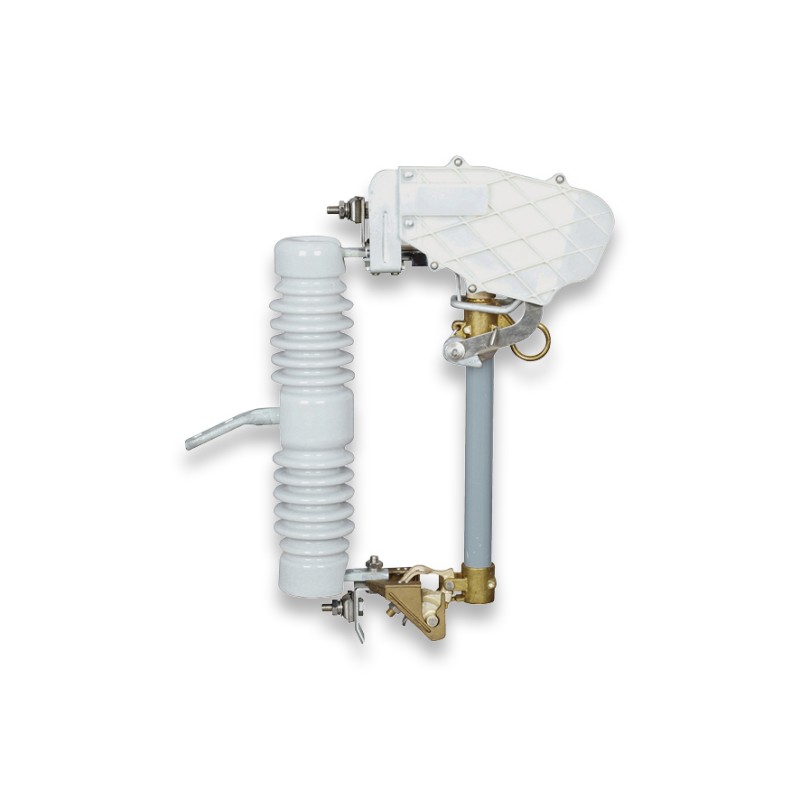

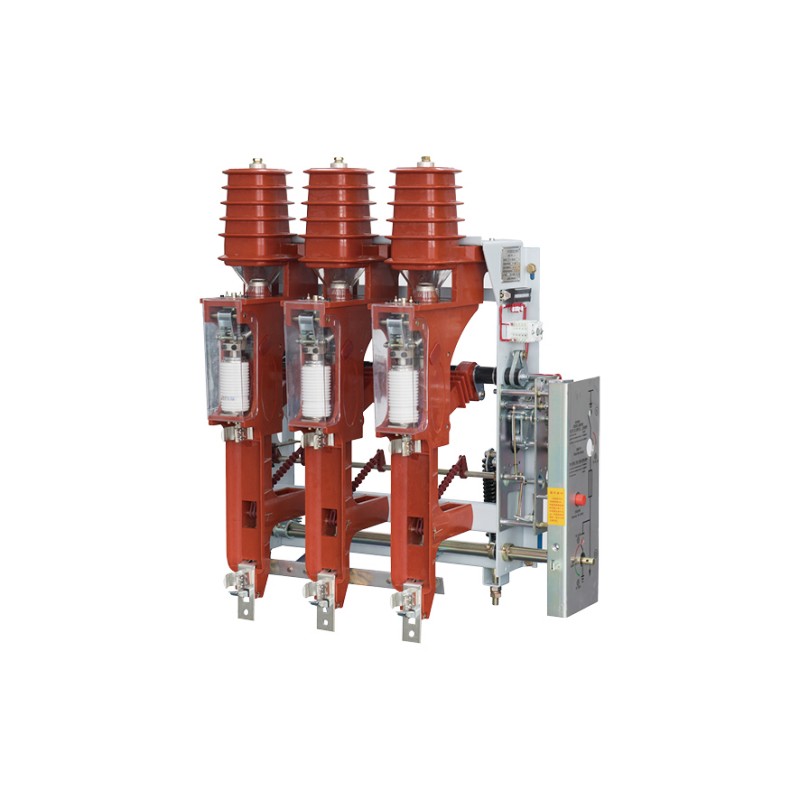

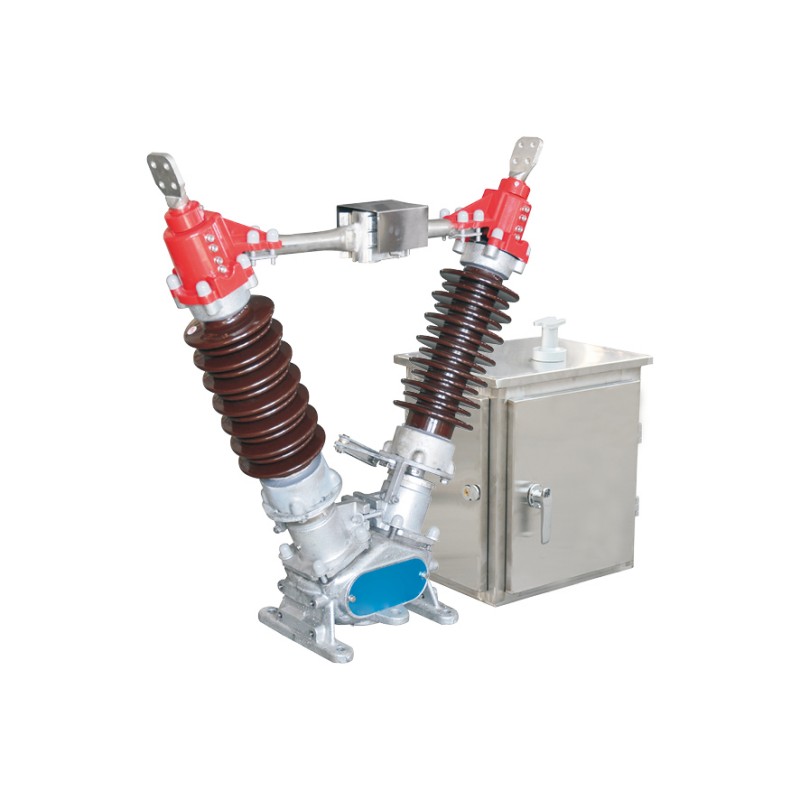

الإجابة: تشتمل مجموعتنا على مفاتيح تحميل التفريغ (FZN25، FZW28-12F) للتبديل المتكرر لتيار الحمل، ومجموعات صمامات تبديل الحمل من النوع المنتفخ (FKN12A) لحماية المحولات، وصمامات التسرب (RW12-12) لحماية الخطوط العلوية، ومفاتيح فصل قوية (GW5-40.5، GW9-12) لعزل الصيانة الآمنة. تم تصميم كل منها من أجل الحد الأدنى من الصيانة وعمر الخدمة الطويل.
يتطلب اختيار مكون الجهد العالي الأمثل إجراء تحليل متعدد الأبعاد. وبعيدًا عن التقييمات الأساسية، فكر في هذه الأسئلة المهمة:
نقص المواصفات يهدد بالفشل الكارثي. توفر Jinhand الدعم الفني التفصيلي لدراسات النظام.
تم تصميم العديد من قواطع Jinhand الخارجية لكلا الترددين، مما يسهل المشاريع العالمية.
نحن نقدم خيارات محددة: حاويات من الفولاذ المقاوم للصدأ لمقاومة التآكل، وزيادة مسافات الزحف للمناطق الملوثة أو المرتفعة، وعناصر التسخين للطقس البارد والرطب.
إن ZW43-12 الخاص بنا عبارة عن ترقية مدمجة لـ ZW32، كما توفر أقطابنا المعزولة الصلبة (على سبيل المثال، في ZN63-24) تقليلًا للحجم بنسبة 30% مقارنة بالتصميمات التقليدية.
بالنسبة للتبديل اليومي، قم بإعطاء الأولوية للنماذج ذات العمر الميكانيكي العالي (على سبيل المثال، 20000 عملية لـ VCBs المدمجة). بالنسبة لنقاط العزل التي نادرًا ما تستخدم، تكفي المفاتيح القياسية.
حدد النماذج التي تحتوي على وحدات تحكم ذكية مدمجة، ومنافذ اتصال (RS485، وEthernet، والألياف)، ودعم البروتوكولات المطلوبة مثل IEC 61850.
اختر تصميماتنا التي لا تحتاج إلى صيانة: قواطع فراغية محكمة الغلق، وعزل صلب بدون تجديد الغاز، وآليات التشحيم الذاتي.
يتم إثبات المطالبات بالبيانات. يتم اختبار منتجات Jinhand بشكل شامل، ويتم توثيق أدائها. فيما يلي رؤى فنية موسعة:
| فئة المنتج | نموذج | بيانات الأداء الرئيسية والمفاضلات | التحقق من صحة العالم الحقيقي |
|---|---|---|---|

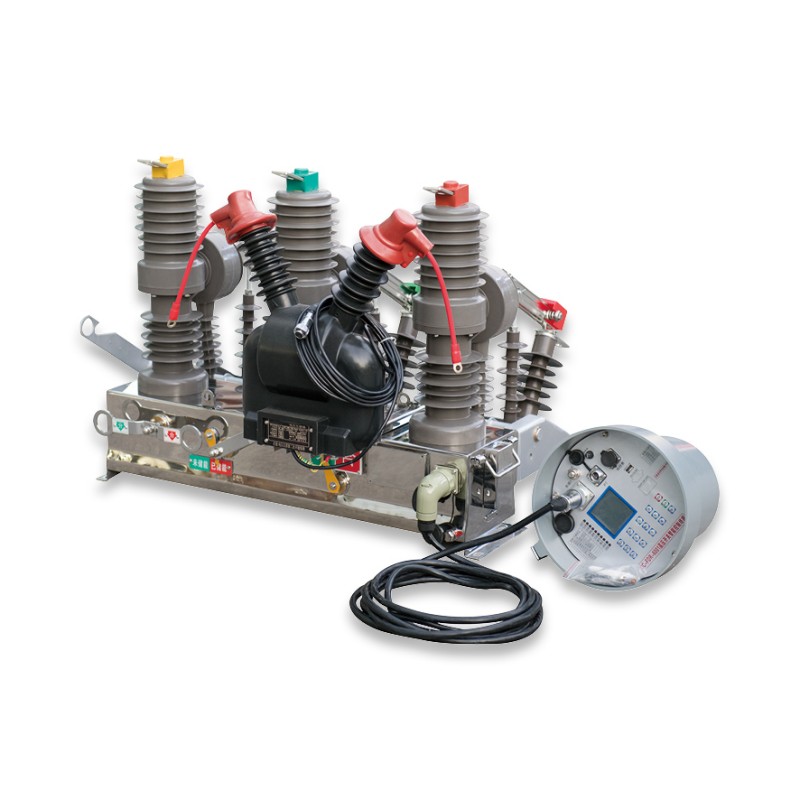

| ذكي في الهواء الطلق VCB | ZW32F-12(ز) | الجهد المقدر: 12KV. حساسية الخطأ الأرضي: يمكنها اكتشاف تيارات التسلسل الصفري التي تصل إلى 100 مللي أمبير. كسر الحالي: 20 كيلو أمبير. الحياة الميكانيكية: 30,000 عملية. الاتصال: وحدة تحكم MGK16 مدمجة مع IEC 60870-5-101/104. | تم نشره في مشروع شبكة ذكية إقليمي في الصين، مما أدى إلى تقليل وقت موقع الخطأ من ساعات إلى دقائق وتحسين SAIDI بنسبة 22%. |

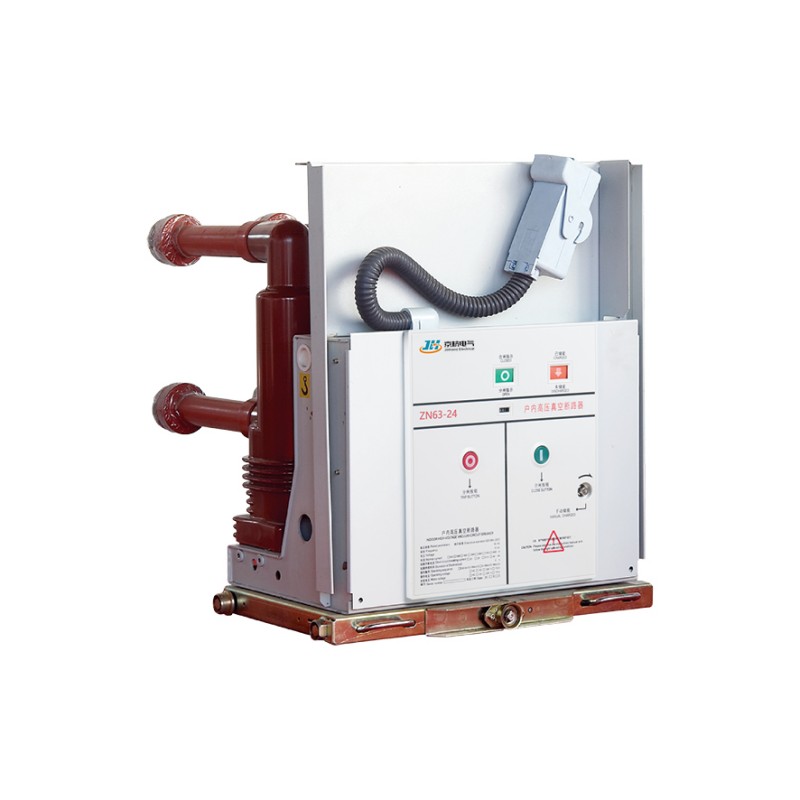

| VCB داخلي معزول بالصلب | ZN63-24 | الجهد المقدر: 24KV. العزل: أعمدة صلبة من الإيبوكسي مصبوبة بـ APG، خالية من SF6. تحمل الجهد: تردد الطاقة 65 كيلو فولت / دفعة البرق 125 كيلو فولت. التفريغ الجزئي: <5pC عند 1.2Ur. | يُفضل في المشاريع الأوروبية الحساسة بيئيًا نظرًا لانعدام انبعاثات الغازات الدفيئة والموثوقية الفائقة في الظروف الرطبة. |

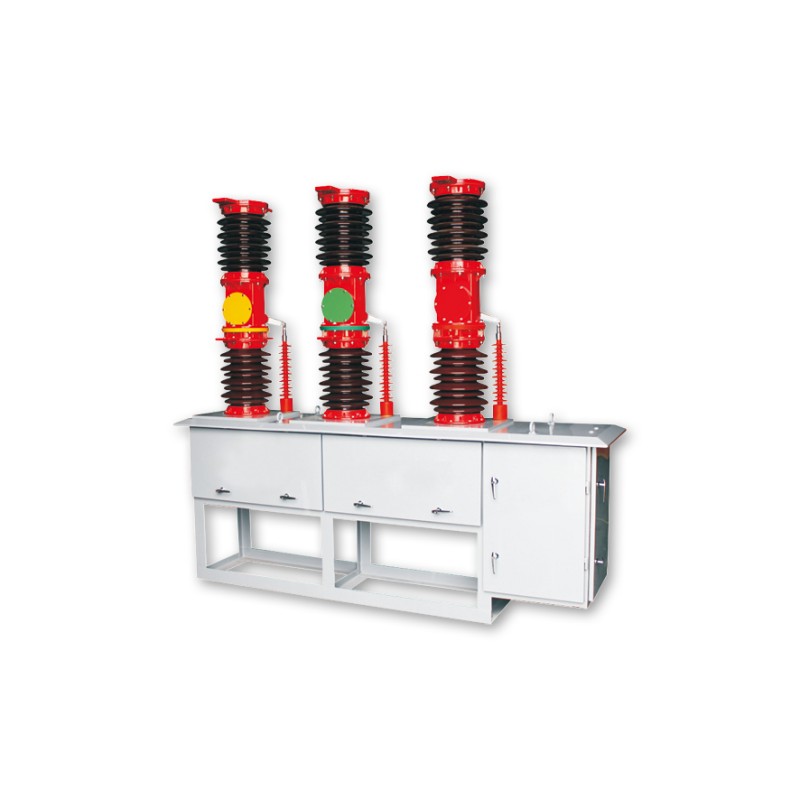

| 40.5 كيلو فولت VCB خارجي | ZW7-40.5 | الجهد المقنن: 40.5 كيلو فولت. كسر الحالي: 31.5 كيلو أمبير. مقاومة الاندفاع: 185 كيلو فولت. الآلية: محرك زنبركي مزود بتخزين مزدوج للطاقة. الوزن: ~800 كجم (صغير بالنسبة لفئته). | يُستخدم كقاطع رئيسي للتوصيل الجانبي بقدرة 35 كيلو فولت في مزرعة للطاقة الشمسية بقدرة 100 ميجاوات في تشيلي، وقد تم الإشادة به لاستقراره في درجات الحرارة القصوى في الصحراء. |
| تحميل التبديل فيوز | FKRN12A-12D | التبديل التصنيف الحالي: 125A. قدرة كسر الصمامات: 31.5 كيلو أمبير. حماية المحولات: يمكن كسر محول عدم التحميل حتى 1250 كيلو فولت أمبير. الحياة الميكانيكية: 2000 عملية. | الحماية القياسية لمحولات التوزيع 10/0.4 كيلو فولت في الشبكات الحضرية بجنوب شرق آسيا، مع وقت استبدال المصهر أقل من 15 دقيقة. |
بالإضافة إلى مواصفات الكتالوج، يتمتع مهندسو Jinhand بالمزايا التي تؤثر على التكلفة الإجمالية للملكية:
تسمح أنظمة الاتصال المعيارية بالاستبدال الفردي دون تغيير القاطع بأكمله. تعمل آليات العزل الهيدروليكي في تروس التشغيل على تقليل إجهاد الصدمات، مما يؤدي إلى إطالة العمر الميكانيكي. تضمن الموصلات ذات نمط الطيران الموجودة على الأجهزة الخارجية توصيل أسلاك مقاومة للماء والاهتزاز.
نحن لسنا مجرد المجمع. نحن نقوم بتنفيذ العمليات الأساسية داخل الشركة: الختم بالقاطع الفراغي، وقولبة إيبوكسي APG للعزل الصلب، والتصنيع باستخدام الحاسب الآلي للمكونات المهمة، والمعايرة الخاصة لوحدات التحكم الذكية. يضمن هذا التكامل الرأسي الجودة في كل خطوة.
تخضع كل وحدة لعملية شهادة ميلاد: اختبارات التشغيل الميكانيكي، وتحليل توقيت/سرعة الاتصال، واختبارات تحمل تردد الطاقة ونبضات البرق، وقياس التفريغ الجزئي، وبالنسبة للأجهزة الذكية، التحقق الكامل من صحة بروتوكول الاتصال. تقارير اختبار المصنع لدينا مفصلة وشفافة.
الشراكة مع Jinhand تعني الوصول إلى نظام بيئي متكامل الخدمات:
يقدم مهندسونا استشارات فنية مجانية، ويساعدون في دراسات النظام، وتنسيق الحماية، ويمكنهم تخصيص المنتجات لمعلمات خاصة (الارتفاع، ودرجة الحرارة، ومستويات الأعطال غير العادية).
نحن نستخدم عبوات احترافية ومقاومة للصدمات والرطوبة (صناديق من الخشب الصلب للمعدات الثقيلة). نحن بارعون في التعامل مع الخدمات اللوجستية الدولية، وشروط EXW/FOB/CIF، وتوفير جميع وثائق وشهادات التصدير اللازمة.
نحن نقدم أدلة التثبيت التفصيلية، ومخططات الأسلاك، والنماذج ثلاثية الأبعاد، وإرشادات التشغيل في الموقع أو عن بعد. يضمن التدريب على التشغيل والصيانة تمكين فريقك بشكل كامل.
نحن نحتفظ بمخزون عالمي من قطع الغيار للإرسال السريع. توفر شبكة الخدمة لدينا دعمًا لاستكشاف الأخطاء وإصلاحها، وترقيات البرامج للأجهزة الذكية، وخدمات تمديد دورة الحياة.
في سوق مليء بالخيارات، تميز شركة Jinhand Electrical نفسها كشريك في مكونات الجهد العالي الذي يقدم هندسة لا تقبل المساومة وأداء ميداني مثبت وشراكة مخصصة. نحن نجمع بين مراقبة الجودة الصارمة وقدرات التصنيع المتقدمة المتوقعة من أحد أفضل المصانع الصينية مع الروح المبتكرة والتركيز المرتكز على العملاء لمزود الحلول العالمي.
سواء كان التحدي الذي يواجهك هو حماية مركز بيانات للمهام الحرجة، أو أتمتة شبكة توزيع مترامية الأطراف، أو تشغيل منشأة صناعية بعيدة، فلدينا التكنولوجيا والخبرة والالتزام لبناء مستقبل كهربائي أكثر أمانًا وذكاءً وموثوقية معك.
