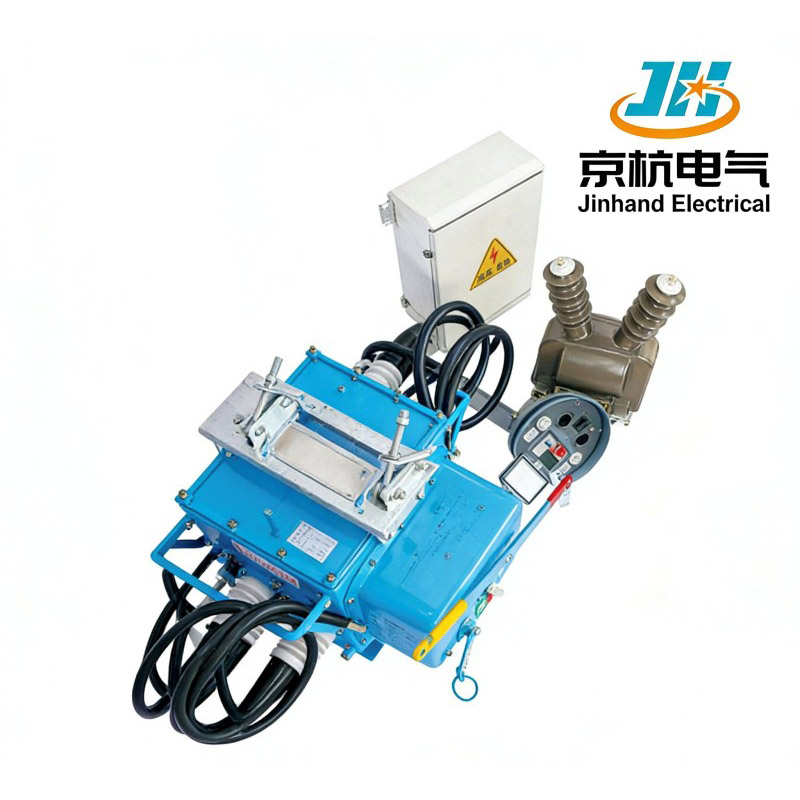

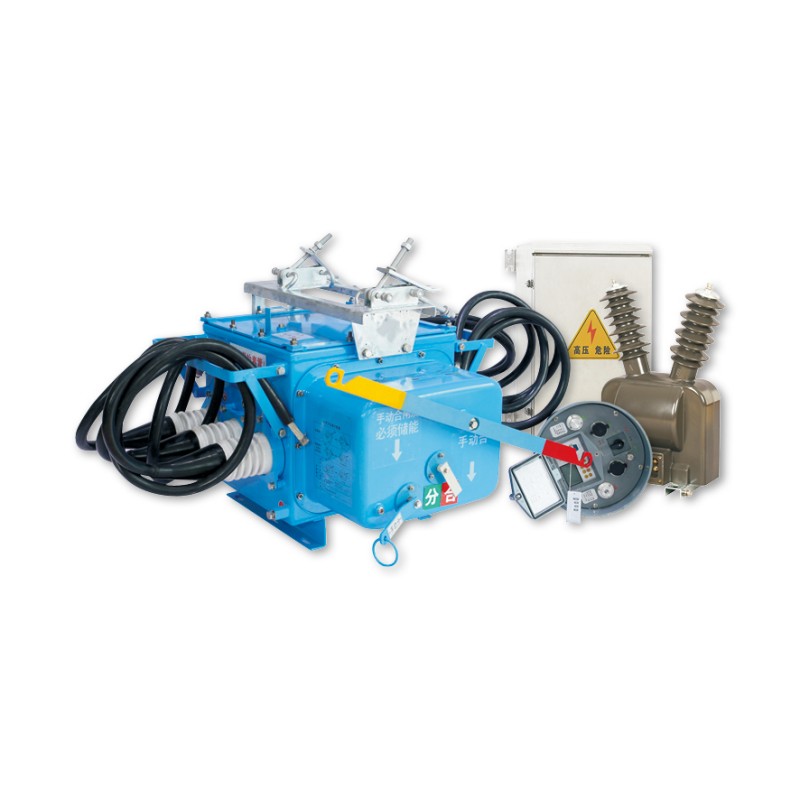

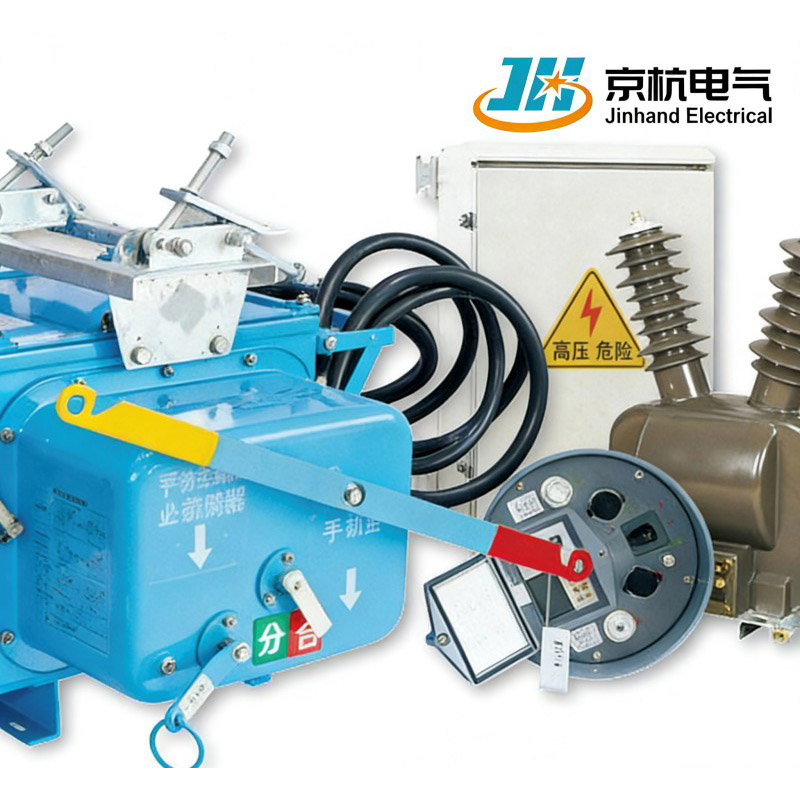

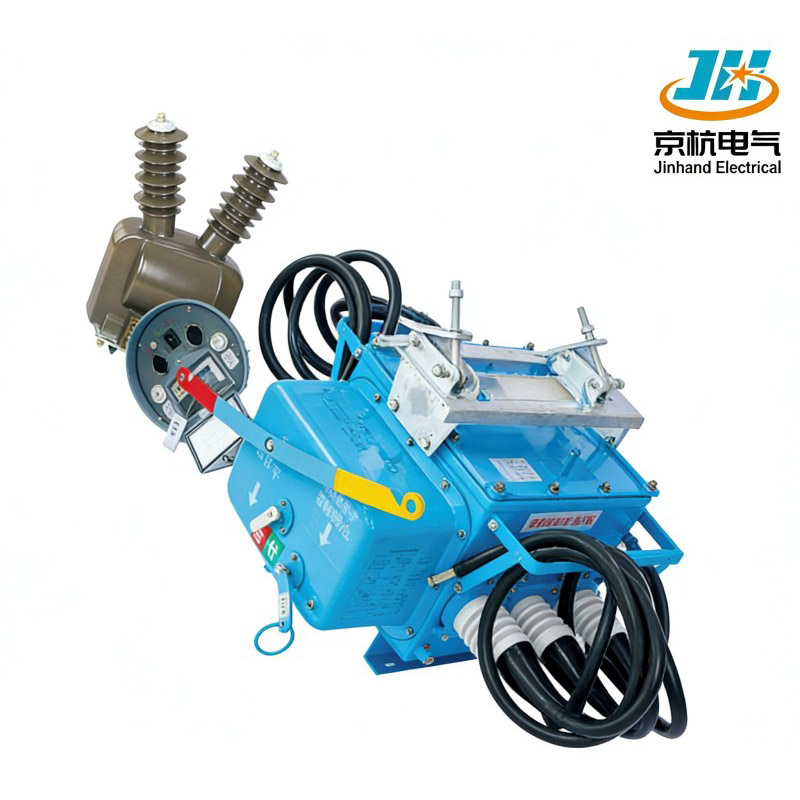

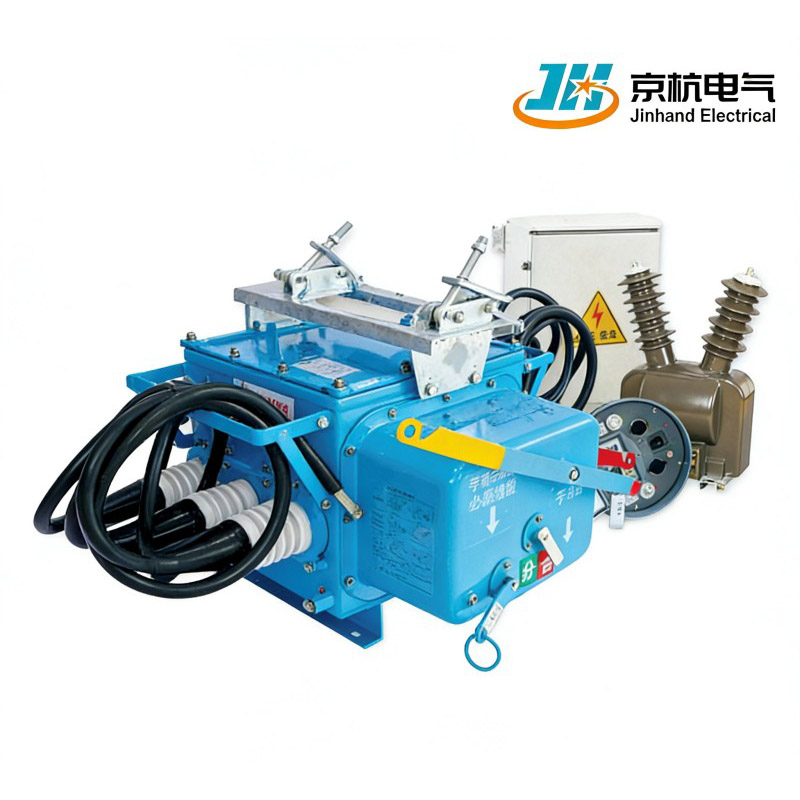

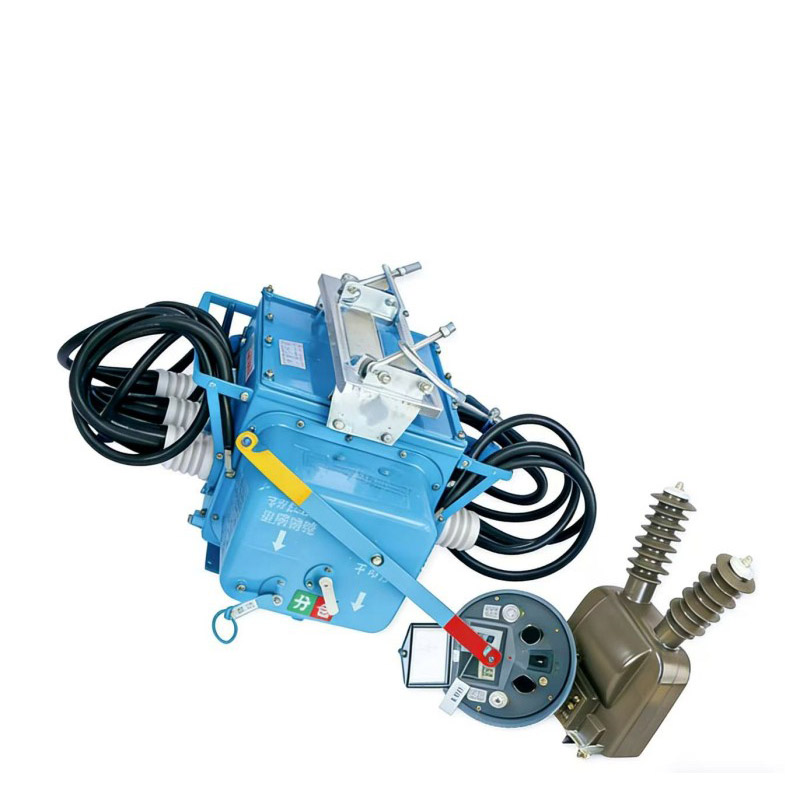

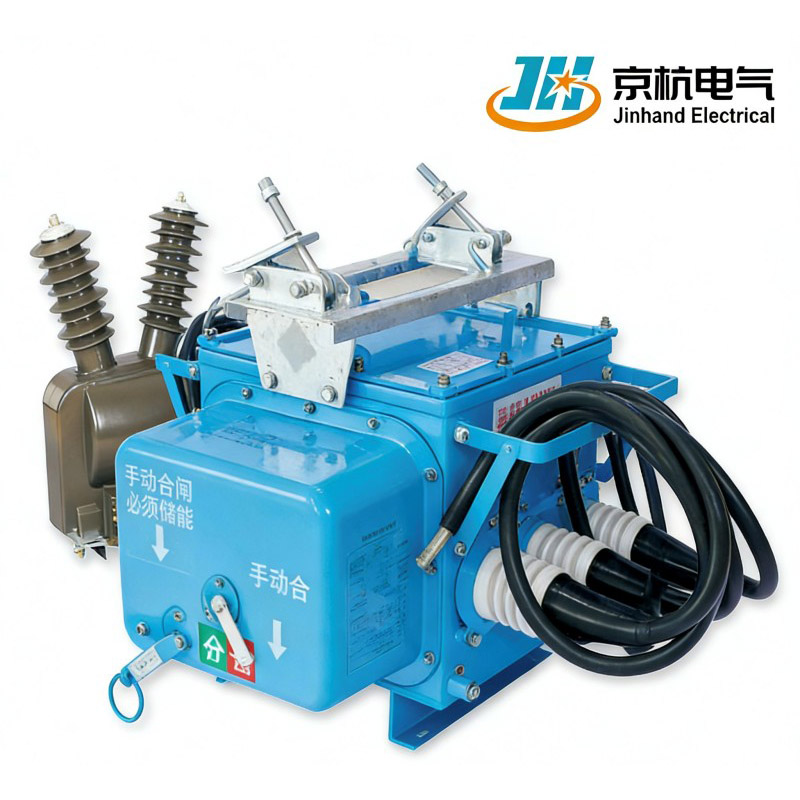

Jinhand Electrical، شركة مصنعة وموردة محترفة في الصين، تقدم منتجات عالية الجودة مباشرة من المصنع وتتميز بختم IP67، وموصلات الطيران، وتصميم خالٍ من الصيانة معزول بـ SF6. تضمن حلولنا عزل الأخطاء بشكل موثوق، والأتمتة المستقلة عن الاتصالات، والتوافق عبر أوضاع التأريض المختلفة في شبكات الخطوط الهوائية. مرحبًا بك في شراء لوحة المجموعة الكاملة لمفتاح التحميل الذكي المثبت على عمود أساسي وثانوي متكامل منا.
1. التطبيق العملي والموثوقية العالية: يعزل مناطق الأعطال تلقائيًا ويسمح بنقل الطاقة دون الاعتماد على الاتصال، مما يضمن أداءً ثابتًا في ظروف الأعطال.
2.التوافق مع أوضاع التأريض المختلفة: المنتج قابل للتكيف مع أنظمة شبكات التوزيع باستخدام طرق التأريض المحايدة المختلفة، مما يعزز تعدد استخداماته.
3. التثبيت سهل الاستخدام: يستخدم موصلات الطيران والكابلات الواقية الخارجية للتركيب والتشغيل السريع والموثوق، مما يبسط عملية الإعداد.
| مشروع | المعلمة | |
| تشغيل إمدادات الطاقة | تيار متردد 220 فولت ±20%، 50 هرتز | |
| إجمالي استهلاك الطاقة | ≥15VA | |
| بيئة التشغيل | درجة حرارة التشغيل | -40~70 درجة مئوية |
| رطوبة | <95%، بدون تكثيف. | |
| إدخال القياس عن بعد | دقة القياس | و: 0.01 هرتز |
| النطاق الخطي | الجهد: 0 ~ 300 فولت؛ التيار: 0 ~ 100 أمبير | |
| إدخال الإشارة عن بعد | مصدر طاقة الإشارة عن بعد | تيار مستمر 24 فولت |
| دقة | ≥2 مللي ثانية | |
| سعة التكوين القياسية | 6 | |
| إخراج التحكم عن بعد | طريقة الإخراج | تتابع الطاقة |
| قدرة الاتصال | تيار متردد 250 فولت/16 أمبير؛ تيار مستمر 48 فولت/10 أمبير؛ تيار مستمر 30 فولت/16 أمبير | |
| سعة التكوين القياسية | الجمع / الانفصال | |
| طريقة الاتصال | نوع الواجهة | 2 منافذ تسلسلية RS232، منافذ إيثرنت 210/100M |
| بروتوكول الاتصالات | يدعم البروتوكولات مثل IEC60870-5-101،IEC 60870-5-104، إلخ. | |
| التوافق الكهرومغناطيسي | يتوافق مع المستوى الرابع لصناعة الطاقة الكهربائية DL/T721-2013 | |
| مشروع | المعلمة | مشروع | المعلمة |
| تصنيف تيار كسر الدائرة القصيرة (قواطع الدائرة) | 20 كيلو أمبير | تصنيف ماس كهربائى صنع الحالي (الذروة) | 50 كيلو أمبير |
| تصنيف الصمود الحالي (الذروة) | 50 كيلو أمبير | فتح ثلاث مراحل غير متزامن | ≥2 مللي ثانية |
| تصنيف قصير الوقت الصمود الحالي | 20 كيلو أمبير | التجاوز لإغلاق الفجوة | 6 ~ 13 ملم |
| الحياة الميكانيكية | 10000 مرات | مسافة فتح فجوة العزل | 25 ~ 30 ملم |
| ترتد الإغلاق | ≥2 مللي ثانية |
|
≥2 مللي ثانية |
1. القياس والتحكم المتقدم: يتميز بإمكانية تسجيل أخطاء الخط (SOE)، والتي تلتقط توقيت الأخطاء وطبيعتها (التأريض أو ماس كهربائي)، مما يساعد في استكشاف الأخطاء وإصلاحها والصيانة بشكل فعال.
2. أداء الختم الموثوق به: مجهز بتقنية غلاف الختم الناضجة التي تتميز بتصنيف حماية IP67، مما يضمن الختم القوي، وضيق الهواء العالي، والقوة الميكانيكية من خلال تقنية التشكيل بتمديد القالب بخطوة واحدة.
3. تشغيل بدون صيانة: يتم إغلاق المكونات في غاز SF6 عند ضغط قياس صفر، مما يحميها من التأثيرات البيئية ويضمن التشغيل المستقر والموثوق والخالي من الصيانة.
4. أداء عزل ممتاز: يدعم توصيلات الكابلات للخطوط الواردة والصادرة، باستخدام البطانات الزاوية من مطاط السيليكون السائل الحاصلة على براءة اختراع لتحقيق تباعد طور يبلغ 280 مم، مما يضمن قدرات عزل خارجية فائقة.
1. عملية الغلاف الممتد المتكامل: الغلاف يتكون من قطعة واحدة بدون طبقات ملحومة، مما يضمن ختم IP67 والقوة الإجمالية.
2. التعامل الصارم مع غاز SF6: يستخدم غاز SF6 عالي النقاء ومعدات تعبئة احترافية لضمان أداء عزل مستقر.
3. موصلات من فئة الطيران: مجهزة بمقابس طيران في جميع الأنحاء، مقاومة للماء والاهتزاز للاستخدام الخارجي الموثوق به على المدى الطويل.
1. أتمتة وحدة التغذية بدون اتصالات (FA): استنادًا إلى الجهد المحلي ومعايير التيار، تتيح عزل الأخطاء تلقائيًا واستعادة الطاقة لتحسين موثوقية الإمداد.
2. البطانات المركبة من مطاط السيليكون الحاصلة على براءة اختراع: تباعد الطور يبلغ 280 مم فقط، هيكل مدمج مع عزل خارجي ممتاز، مثالي لتركيب عمود مقيد المساحة.
3. التوافق التكيفي مع طرق التأريض المختلفة: يتكيف بمرونة مع طرق التأريض المحايدة غير المؤرضة، وملف قمع القوس، والتأريض منخفض المقاومة، وغيرها من طرق التأريض للنظام.
1. حلول التكامل الأولي والثانوي المتقدمة تقنيًا: القدرة الكاملة على البحث والتطوير والإنتاج للمفاتيح الذكية المثبتة على عمود، مع منتجات معتمدة من خلال اختبارات موثوقة متعددة.
2. تجربة تطبيق ميدانية غنية: تم نشر المنتجات في مشاريع أتمتة التوزيع عبر مناطق متعددة في الصين، وتعمل بشكل مستقر مع معدلات فشل منخفضة.
3. مراقبة الجودة الشاملة: التحكم الكامل في العملية بدءًا من التصميم والمواد والإنتاج وحتى الاختبار يضمن معايير عالية متسقة.
4. القدرة على الاستجابة السريعة والتخصيص: يدعم تخصيص بروتوكولات الاتصال والمنطق الوظيفي والأبعاد الهيكلية وما إلى ذلك، لتلبية المتطلبات الإقليمية ومتطلبات المشروع المتنوعة.
س1: هل الاتصال ضروري لوظائف الأتمتة؟
ج: لا، يمكن إجراء العزل التلقائي للأخطاء ونقل الإمداد بدون اتصال. تُستخدم وظائف الاتصال للمراقبة والتحكم عن بعد لتعزيز كفاءة الإدارة.
س 2: هل يتطلب غاز SF6 إجراء اختبارات أو تجديد منتظم؟
ج: إن التصميم المحكم للضغط الصفري محكم الإغلاق بالكامل ولا يحتاج إلى صيانة، ولا يتطلب أي اختبار أو تجديد الغاز في ظل ظروف الخدمة العادية.
س3: هل هو مناسب للمناطق المرتفعة؟
ج: مناسب للارتفاعات التي تصل إلى 4000 متر، مع التحقق من صحة أداء العزل وتبديد الحرارة.
س 4: هل يدعم بروتوكولات الاتصال المتعددة؟
ج: يدعم IEC 60870-5-101/104، وDNP3.0، وModbus، والبروتوكولات الأخرى، مع توفر التخصيص للبروتوكولات الإضافية.
1. دعم تصميم الحلول والتشغيل: تصميم تكامل النظام، وإعداد المعلمات، وتوجيهات التشغيل في الموقع.
2. التدريب والتوثيق: التدريب على تشغيل المنتج وصيانته، إلى جانب الوثائق الفنية الكاملة (الرسومات والأدلة وأدلة التصحيح).
3. منصة الدعم الفني عن بعد: التشخيص عن بعد، وترقيات البرامج، وخدمات تحليل الأخطاء.
4. التوريد السريع لقطع الغيار: يتم الاحتفاظ بالوحدات الأساسية والمواد الاستهلاكية في المخزون لضمان استمرار تشغيل المشروع.
