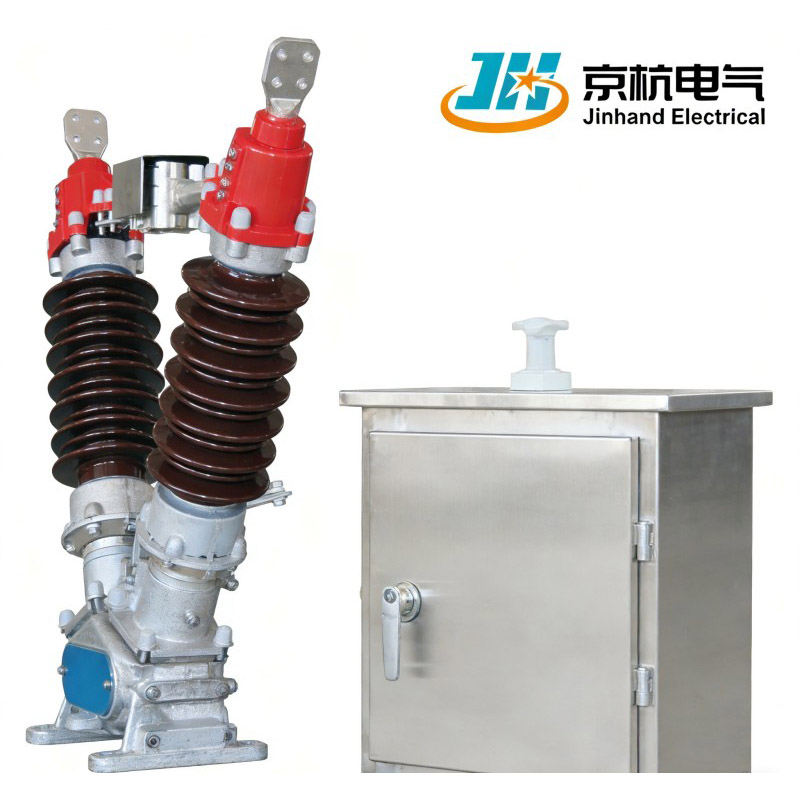

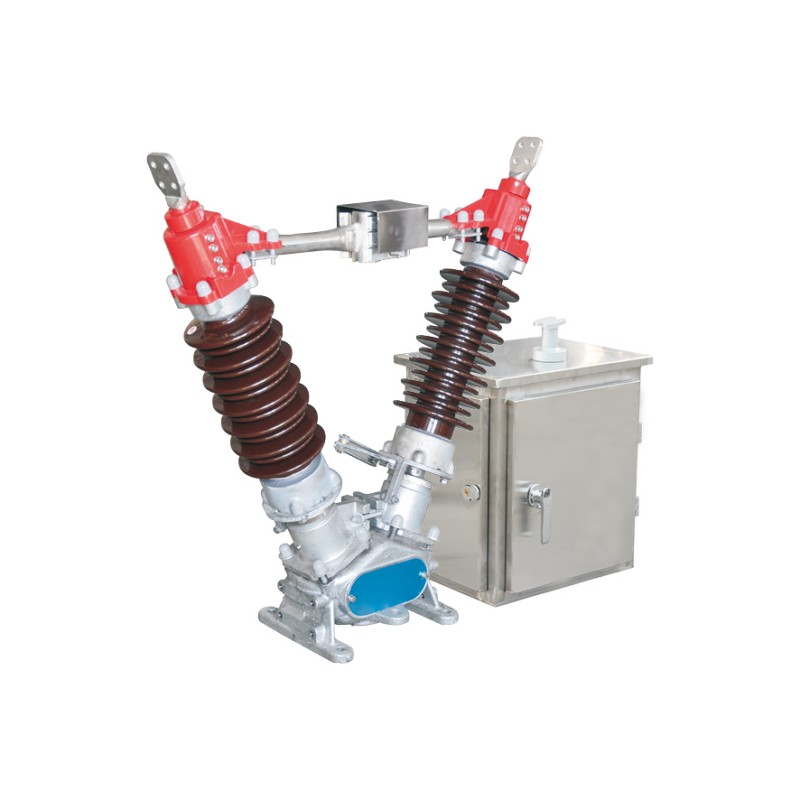

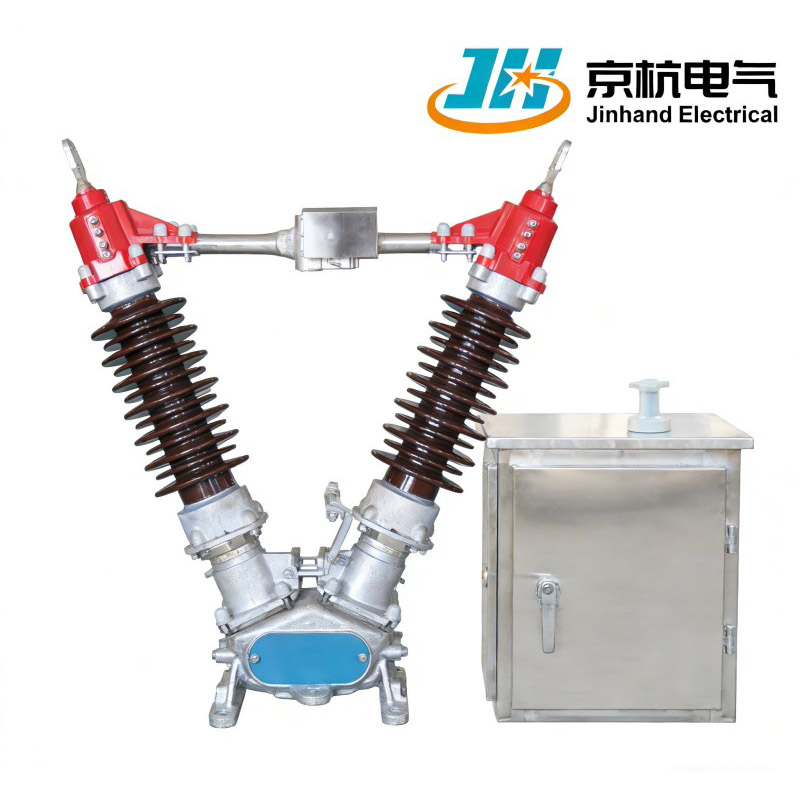

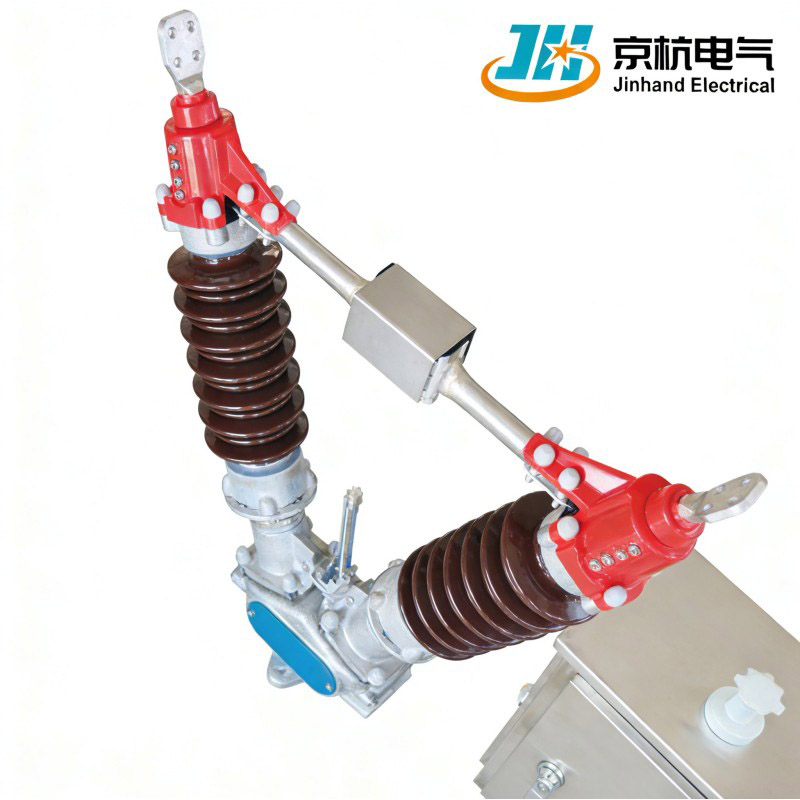

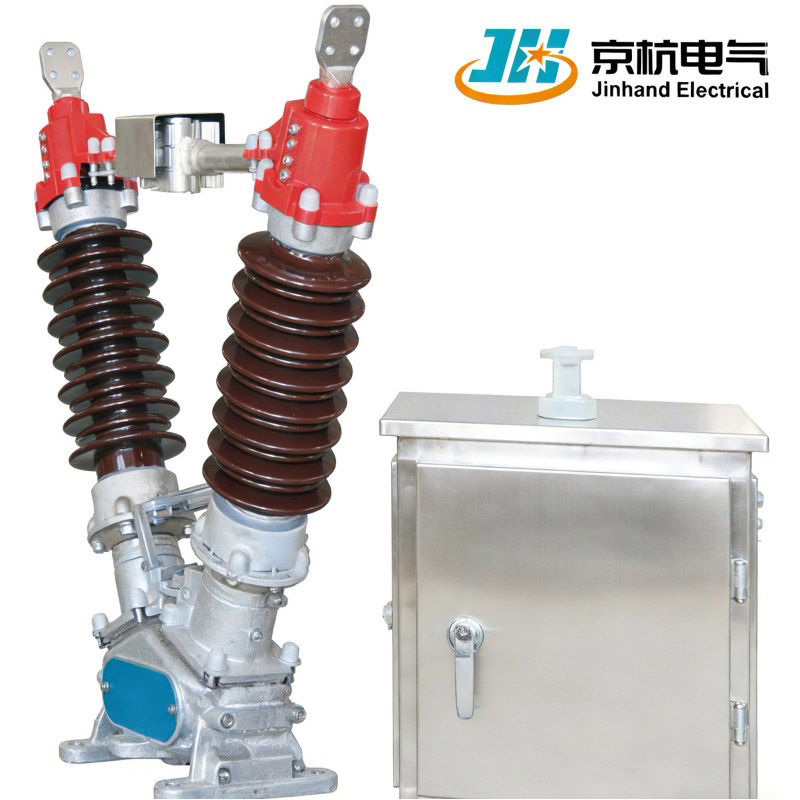

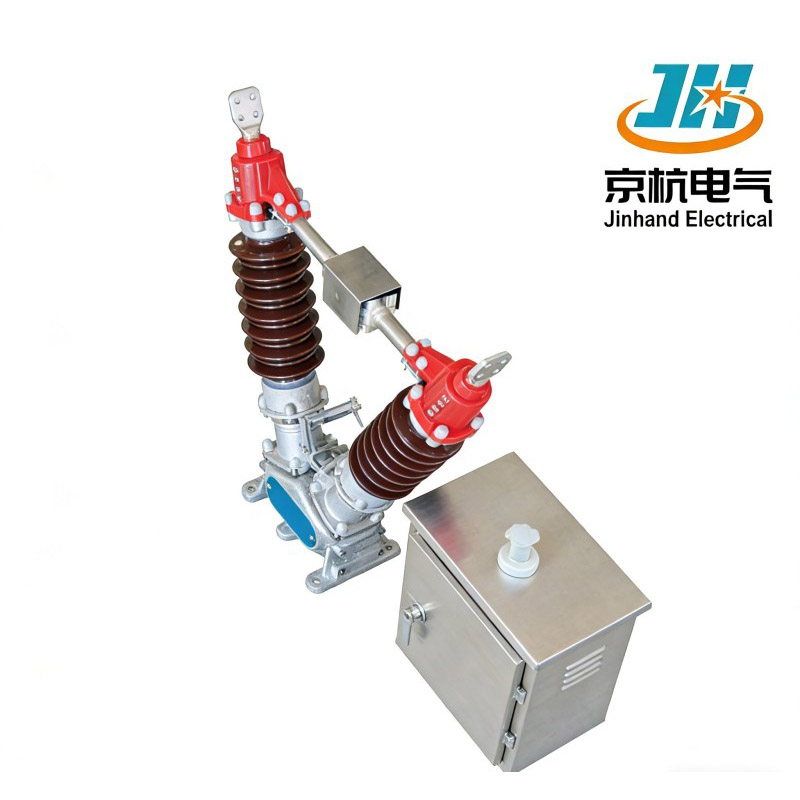

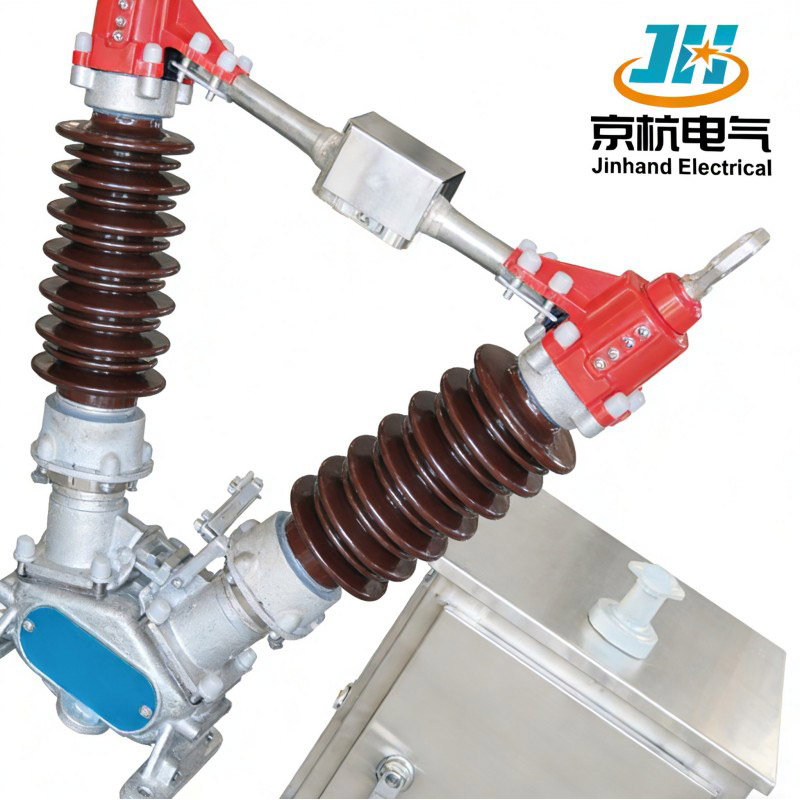

يعمل مفتاح فصل التيار المتردد عالي الجهد GW5-40.5 في الهواء الطلق، الذي تم تصنيعه بواسطة Jinhand Electrical في الصين، عند 50 هرتز وهو مثالي لتبديل خطوط الجهد العالي تحت ظروف الجهد الكهربي وعدم التحميل. يتميز هذا المفتاح المبتكر بتصميم سهل الاستخدام ولا يتطلب أي لحام للتركيب. بفضل الهيكل المزدوج على شكل حرف V للتنظيف التلقائي للتلامس، والعوازل الخزفية عالية القوة، والمكونات المقاومة للصدأ، فإنه يضمن أداءً موثوقًا به في البيئات القاسية. كمورد ومصنع رائد، توفر Jinhand Electrical حلولاً متينة لتطبيقات الجهد العالي.
1. تركيب سهل الاستخدام: مصمم لسهولة التركيب دون الحاجة إلى اللحام، مما يبسط عملية الإعداد.
2. الموثوقية المحسنة: تتميز بهيكل مزدوج على شكل حرف V يقوم بتنظيف جهات الاتصال تلقائيًا، مما يحسن موثوقية الاتصال بشكل عام.
3. متينة ولا تحتاج إلى صيانة: تم تصميم الأجزاء الدوارة بحيث لا تحتاج إلى صيانة، مما يضمن تشغيل طويل الأمد بأقل قدر من الصيانة.
4. عملية خالية من الصدأ: مصنوعة من أجزاء فولاذية مجلفنة بالغمس الساخن ودعامات عمود التشحيم الذاتي الخالي من الزيت لأداء موثوق وخالي من الصدأ.
5. مقاومة عالية للتلوث: تم تصميم عازل السيراميك عالي القوة لمقاومة التلوث القوية والقدرة على التكيف في البيئات القاسية.
| مشروع | وحدة | المعلمة | ||||
| الجهد المقنن | كيلو فولت | 40.5 | ||||
| التردد المقدر | هرتز | 50 | ||||
| التصنيف الحالي | A | 630 | 1250 | 2000 | ||
| تصنيفها لفترة قصيرة تحمل التيار | كا | 20/25 | 25/31.5 | 31.5 | ||
| الذروة المقدرة تحمل التيار | كا | 50/63 | 63/80 | 80 | ||
| تردد الطاقة المقدر لوقت قصير يتحمل الجهد | كيلو فولت / دقيقة | 95/1 (مرحلة إلى مرحلة، أرض إلى أرض، اختبار جاف) | ||||
| 118/1 (مرحلة إلى مرحلة، أرض إلى أرض، اختبار جاف) | ||||||
| 95/1 (الطور البيني، الاختبار الرطب) | ||||||
| تصنيف دفعة البرق تحمل الجهد | كيلو فولت | 185/1(إلى الأرض) | ||||
| 215 (سطح الكسر) | ||||||
| تصنيف قصير الوقت يتحمل المدة الحالية | S | 4 (مفتاح العزل)، 2 (مفتاح التأريض) | ||||
| زحف | مم | ≥1256 (مضاد للقاذورات من الدرجة E) | ||||
| مقاومة الدائرة الرئيسية | μΩ | ≥100 | ≥80 | |||
| مجهزة بآلية التشغيل | آلية عمل الإنسان |
|
السكين الرئيسي CS17-G5، السكين الأرضي CS17-G2 (مع مفتاح تأريض فردي/مزدوج) | |||
| نوع CJ6، جهد المحرك AC380Vor DC220V، جهد التحكم AC220V أو DC220V، جهات الاتصال المساعدة 8 مفتوحة عادة و8 مغلقة عادة (قياسي) | ||||||
| آلية تشغيل المحرك الكهربائي |
|
CS17-G5 (بدون مفتاح التأريض) | ||||
| الحياة الميكانيكية | مرات | 2000 (مفتاح التأريض العازل) | ||||
1. التردد والاستخدام: يعمل عند 50 هرتز، وهو مناسب لتبديل خطوط الجهد العالي تحت ظروف الجهد وعدم التحميل، ولعزل المعدات أثناء الصيانة.
2. التعامل مع التيار المتنوع: قادر على فتح وإغلاق تيارات مكثف صغيرة جدًا وتيارات مغو، مما يعزز المرونة التشغيلية.
3. مادة الاتصال المتقدمة: أصابع اللمس مصنوعة من مواد عالية القوة وعالية التوصيل ومرونة لمنع المشكلات الناجمة عن التآكل والتدفئة.
4. القدرة على التكيف البيئي: مصممة لتلبية المتطلبات التشغيلية في المناطق المرتفعة مع مسافات زحف كبيرة لتحسين أداء العزل.
1. هيكل اتصال ذاتي التنظيف على شكل حرف V مزدوج العمود: ينظف أسطح التلامس تلقائيًا أثناء الفتح والإغلاق، مما يحسن موثوقية التوصيل وعمر التشغيل.
2. تركيب وحدات خالية من اللحام: يسمح تصميم التوصيل المثبت بمسامير بالتجميع في الموقع دون لحام، مما يقلل من تعقيد التثبيت ومتطلبات البناء.
3. مقاومة التلوث على الارتفاعات العالية والثقيلة: مجهزة بمسافة زحف كبيرة، وعوازل خزفية عالية القوة، ومناسبة للارتفاعات التي تصل إلى 3000 متر والمناطق الملوثة من الدرجة الرابعة.
4. تكوين مفتاح التأريض الاختياري: يدعم تصميمات التأريض الفردية أو المزدوجة لتلبية احتياجات التأريض المختلفة للنظام وتعزيز سلامة الصيانة.
1. الأجزاء الدوارة التي لا تحتاج إلى صيانة بالكامل: البطانات المصنوعة من مواد مركبة ذاتية التشحيم لا تتطلب أي تشحيم دوري، مما يقلل من عبء أعمال الصيانة.
2. تصميم ذو عمر ميكانيكي طويل: عمر ميكانيكي يصل إلى 2000 عملية، مع مواد تلامس مقاومة للتآكل واللحام، وإطالة فترات الصيانة.
3. سهولة استبدال الوحدات: يمكن استبدال المكونات الأساسية مثل العوازل وجهات الاتصال بشكل فردي، مما يقلل تكاليف الصيانة الإجمالية.
4. لا توجد حاجة إلى طاقة مساعدة (النوع اليدوي): آلية التشغيل اليدوية ميكانيكية بالكامل، ومناسبة للمواقع التي لا تحتوي على طاقة تحكم.
1. التغليف المقطعي للنقل: يتم تعبئة العوازل الخزفية وآليات التشغيل والحلقات الموصلة بشكل منفصل لمنع تلف الشحن وتسهيل المناولة.
2.إرشادات التجميع في الموقع: توفر رسومات ومقاطع فيديو تفصيلية للتجميع، مع دعم فني عن بعد لتقصير وقت التثبيت.
3.قاعدة التركيب القابلة للتكيف: تصميم القاعدة متوافق مع مختلف الأعمدة الخرسانية أو الهياكل الفولاذية، مما يقلل من احتياجات التعديل المدني.
4. تجربة التصدير العالمية: تتوافق المنتجات مع معايير IEC، مع استكمال وثائق التصدير وأدلة التثبيت متعددة اللغات.
1. الهيكل الكامل المضاد للتآكل المجلفن بالغمس الساخن: جميع المكونات الفولاذية مجلفنة بالغمس الساخن، مع عمر مقاومة للتآكل يزيد عن 30 عامًا.
2. عوازل البورسلين عالية القوة: قوة انحناء عالية، أداء ممتاز ضد التلوث، تم اختبارها من خلال اختبارات الحمل الميكانيكي والتدوير الحراري المتعددة.
3. تصميم حلقة موصلة محسّنة: أصابع الاتصال المصنوعة من سبائك النحاس عالية المرونة تضمن ضغط اتصال مستقر ومقاومة حلقة منخفضة (≥80μΩ).
4. قدرة التشغيل على درجة حرارة واسعة: مناسبة لدرجات الحرارة المحيطة من -40 درجة مئوية إلى +40 درجة مئوية، مع عزم دوران تشغيل مستقر وبدون تشويش.
1. التصنيع باستخدام الحاسب الآلي والتجميع الآلي: تتم معالجة المكونات الرئيسية باستخدام الآلات باستخدام الحاسب الآلي لضمان دقة الأبعاد، وخط التجميع مجهز بأدوات يمكن التحكم في عزم الدوران.
2. فحص جودة العملية الكاملة: تخضع كل وحدة لاختبارات مقاومة الحلقة، واختبارات التشغيل الميكانيكية، وتردد الطاقة، واختبارات تحمل الجهد الكهربي.
3. المعالجة السطحية الصديقة للبيئة: تستخدم عمليات التخميل الخالية من الكروم وعمليات Dacromet، المتوافقة مع المتطلبات البيئية RoHS.
4. نظام إدارة التتبع: تحتوي كل دفعة من العوازل وآليات التشغيل على رقم تسلسلي فريد لإمكانية التتبع الكامل من المواد الخام إلى المنتجات النهائية.
مع أكثر من عشر سنوات من الخبرة الصناعية، أنشأت Jinhand نفسها كواحدة من أبرز الشركات المصنعة والموردة للمعدات الكهربائية في الصين. يستخدم مصنعنا العديد من التقنيات والمعدات المتقدمة، ونحن ندعوك لشراء منتجاتنا الصينية عالية الجودة وبأسعار تنافسية.
