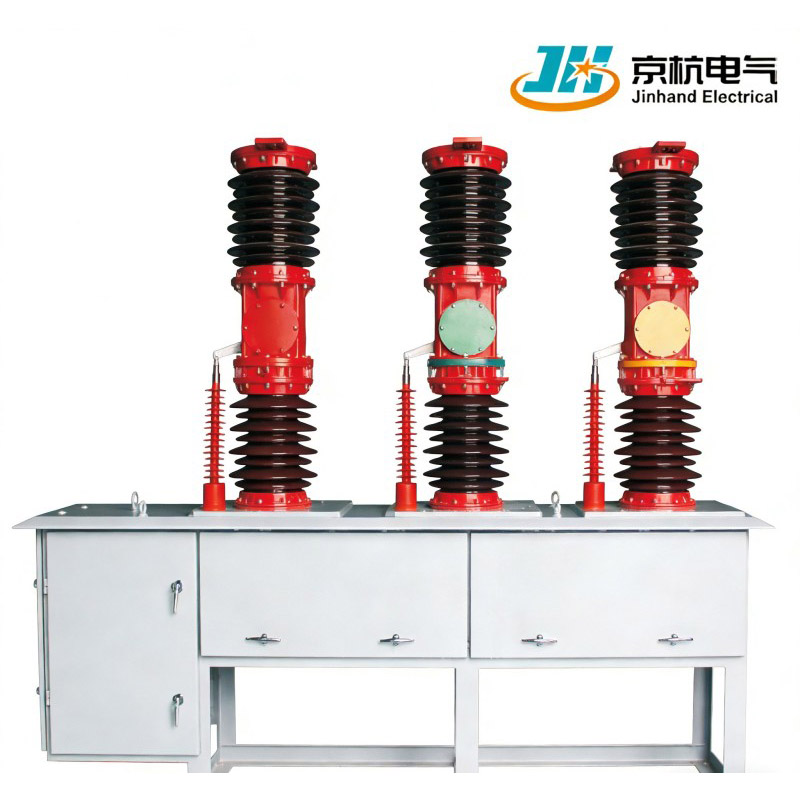

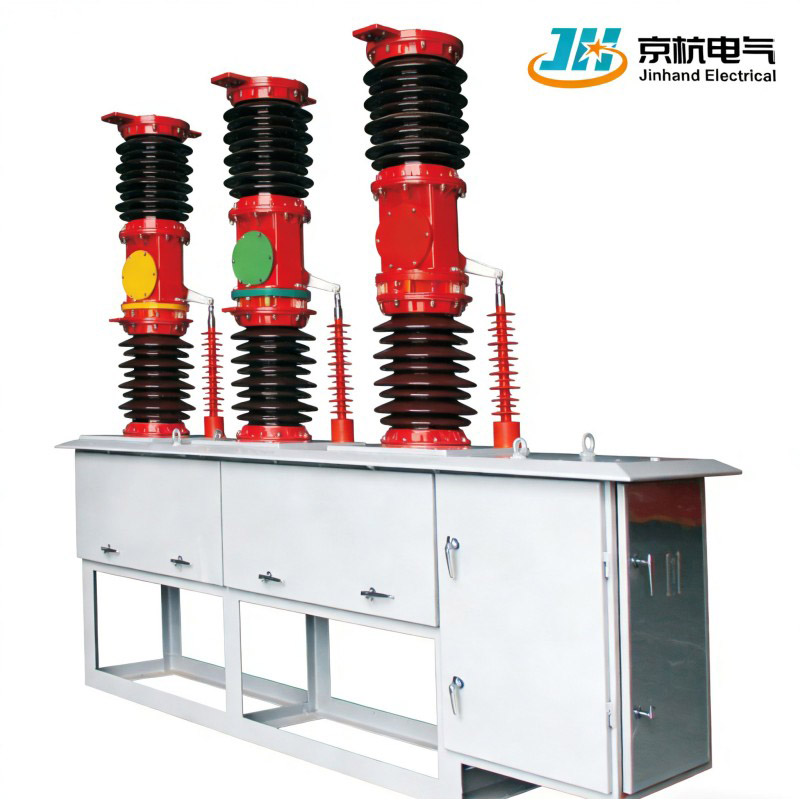

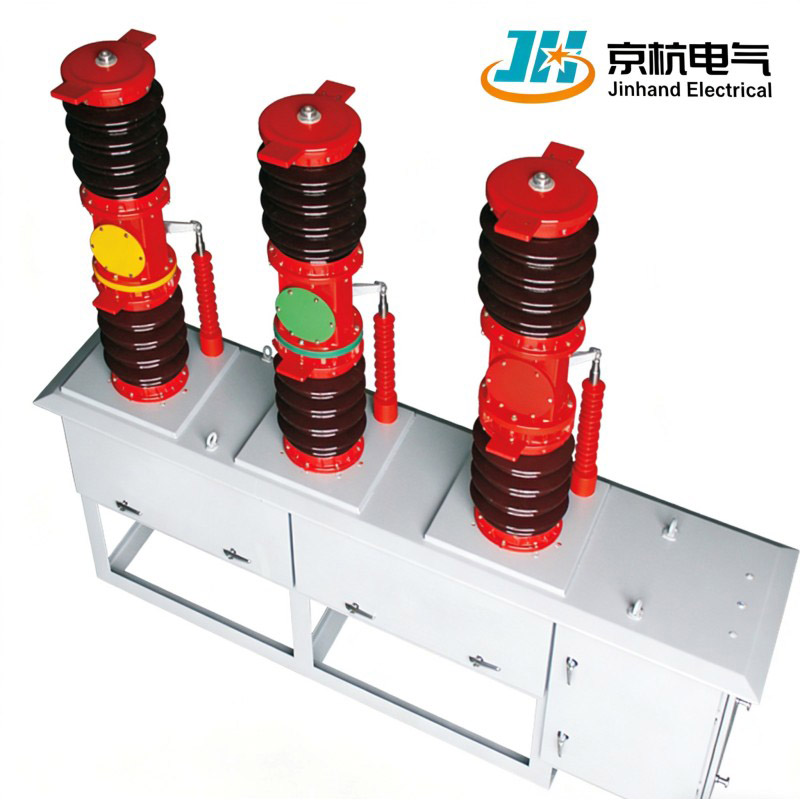

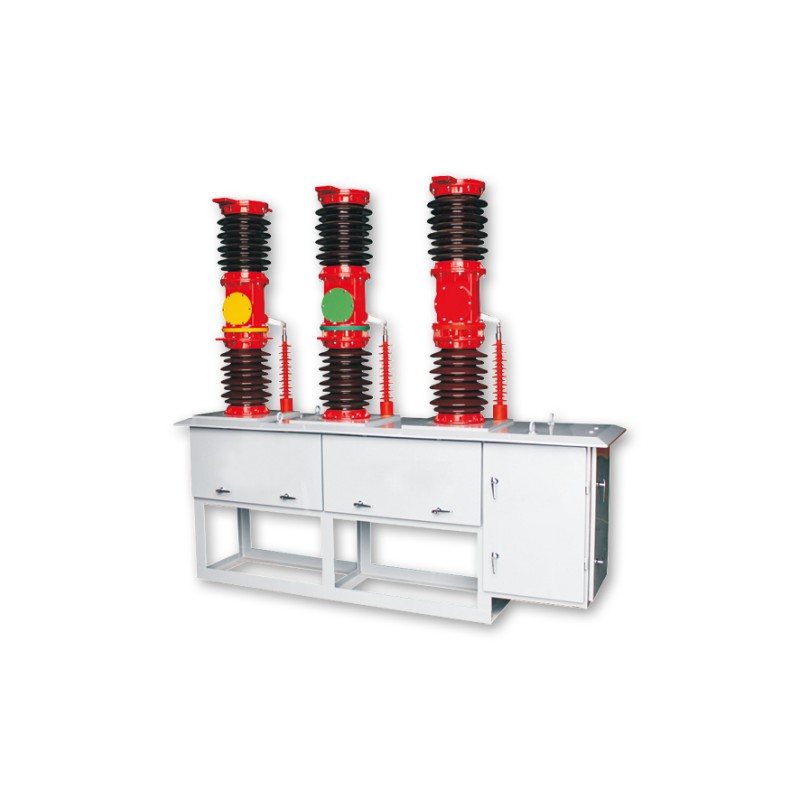

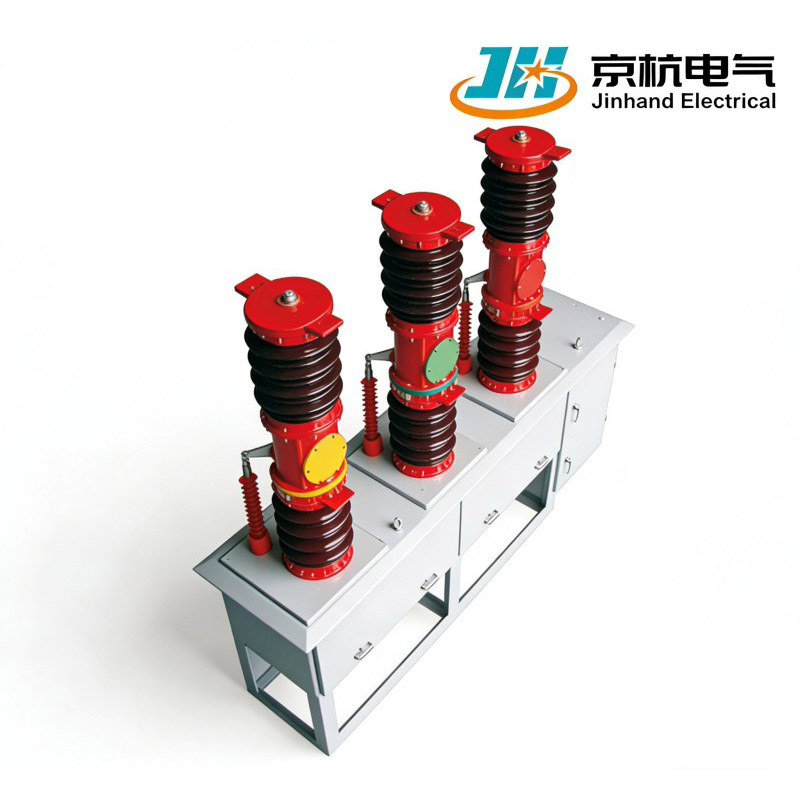

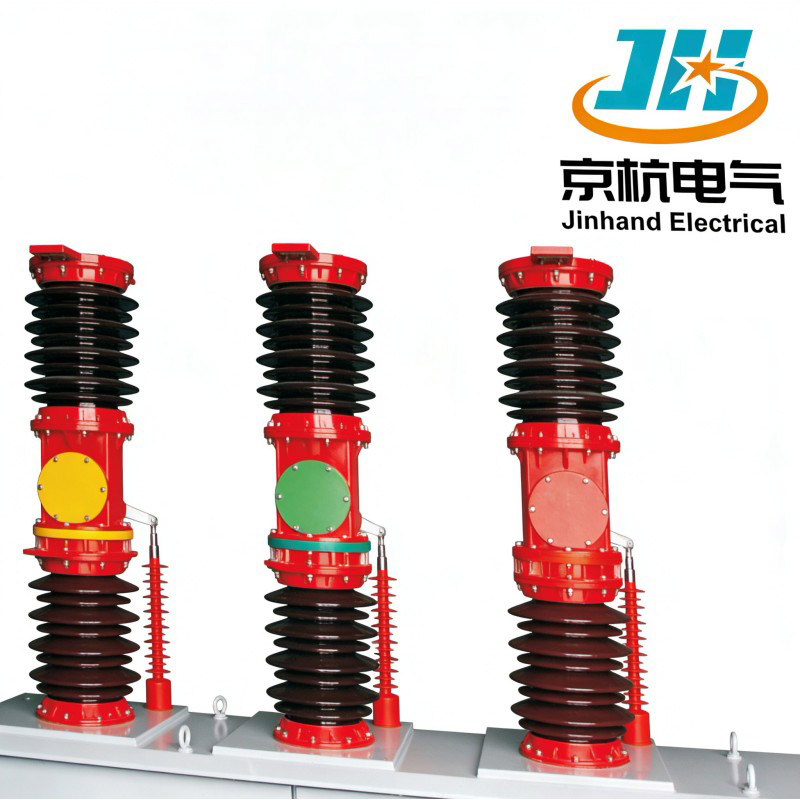

قاطع الدائرة الفراغية الخارجي عالي الجهد ZW7-40.5، تم تصنيعه وتوريده بواسطة شركة Jinhand Electrical الصينية، وهو مصمم لأنظمة AC ثلاثية الطور 50 هرتز، 40.5 كيلو فولت. يوفر هذا القاطع المباشر من المصنع تحويلاً موثوقًا وانقطاعًا للحمل والحمل الزائد وتيارات الدائرة القصيرة في شبكات توزيع الطاقة.
1. حماية موثوقة: يقاطع بشكل فعال تيارات الحمل، والأحمال الزائدة، وتيارات الدائرة القصيرة، مما يضمن سلامة وسلامة أنظمة الطاقة.
2. سعة الجهد العالي: مصممة خصيصًا للتشغيل عند 40.5 كيلو فولت، مما يجعلها مناسبة لتطبيقات الجهد العالي في الأماكن الخارجية.
3.المتانة: مصممة للاستخدام الخارجي، وتوفر أداءً قويًا في مختلف الظروف البيئية.
| مشروع | وحدة | المعلمة | ||
| الجهد المقنن | كيلو فولت | 40.5 | ||
| مستوى العزل المقدر | تردد الطاقة يتحمل الجهد | النوع الجاف | 95 | |
| النوع الرطب | 80 | |||
| مقاومة نبضات البرق (الذروة) | 185 | |||
| التصنيف الحالي | A | 1250、1600、2000 | ||
| تصنيف كسر الدائرة القصيرة الحالية | كا | 20、25、31.5 | ||
| تسلسل التشغيل المقدر |
|
فتح-0.3 ثانية إغلاق/فتح-180 ثانية إغلاق/فتح | ||
| عمليات كسر تيار الدائرة القصيرة المقدرة | مرات | ≥30 | ||
| تصنيف ماس كهربائى صنع الحالي (الذروة) | كا | 50、63、80 | ||
| تصنيف الذروة الصمود الحالي | ||||
| تصنيف قصير الوقت الصمود الحالي | كا | 20、25、31.5 | ||
| مدة الدائرة القصيرة المقدرة | S | 4 | ||
| متوسط سرعة الافتتاح | آنسة | 1.5±0.2 | ||
| متوسط سرعة الإغلاق | 0.7±0.2 | |||
| اتصل بوقت إغلاق الارتداد | S | ≥2 | ||
| ثلاث مراحل إغلاق (فتح) تزامن الفارق الزمني | ≥2 | |||
| وقت الإغلاق | ≥150 | |||
| وقت الافتتاح | ≥60 | |||
| الحياة الميكانيكية | مرات | 10000 | ||
| جهد التشغيل المقدر والجهد المقنن للدائرة المساعدة | V | DC220、110、24 | ||
| AC220、110、24 | ||||
| مقاومة التيار المستمر لكل دائرة طور (باستثناء المحولات) | μΩ | ≥100 | ||
| سمك التآكل المسموح به للاتصالات المتحركة والثابتة | مم | 3 | ||
| وزن | كجم | 800 | ||
1. تصميم ثلاثي الطور: مُحسّن لأنظمة الطاقة ثلاثية الطور بتردد تيار متردد يبلغ 50 هرتز، مما يعزز التوافق مع الشبكات الكهربائية القياسية.
2. عملية متعددة الاستخدامات: قادرة على تبديل ومقاطعة أنواع متعددة من التيارات، بما في ذلك تيارات الحمل والحمل الزائد وتيارات الدائرة القصيرة.
3. تقنية الفراغ: تستخدم تقنية انقطاع الفراغ، مما يعزز الموثوقية ويقلل من متطلبات الصيانة مقارنة بقواطع الدائرة التقليدية.
1. حماية الجهد العالي للسيناريو الكامل: الجهد المقنن 40.5 كيلو فولت، مناسب لشبكات التوزيع ذات الجهد المتوسط 35 كيلو فولت، مع إمكانية التحميل الكامل والحمل الزائد وكسر تيار الدائرة القصيرة.
2. عمر ميكانيكي طويل: عمر ميكانيكي يصل إلى 10,000 عملية، مناسب لتطبيقات التبديل والأتمتة المتكررة.
3. القدرة على التكيف البيئي القوي: تصميم عمود معزول صلب ومحكم الغلق بالكامل، مقاومة ممتازة للتكثيف والتلوث والضباب الملحي، مناسب للبيئات الخارجية القاسية.
4. الوظائف الذكية المتكاملة: تدعم المراقبة عن بعد والتحكم المحلي، مع وحدات الحماية الذكية الاختيارية والاتصالات والتشخيص لدعم ترقيات أتمتة شبكة التوزيع.
1.قاطع فراغي لا يحتاج إلى صيانة: لا يلزم إجراء فحص أو استبدال لوسيط إطفاء القوس طوال فترة خدمته، مما يقلل بشكل كبير من عبء أعمال الصيانة وتكاليفها.
2. التصميم الهيكلي المعياري: تم تصميم المحولات الحالية وآليات التشغيل ووحدات التحكم بشكل نموذجي، مما يسمح بالاستبدال السريع للمكونات المعيبة وتقليل وقت التوقف عن العمل.
3. مراقبة الحالة الذكية: تدعم أجهزة الاستشعار ووحدات الاتصال المدمجة مراقبة درجة الحرارة وتحليل الخصائص الميكانيكية عبر الإنترنت والإنذار المبكر للأخطاء للصيانة التنبؤية.
4. تشغيل بدون صيانة على المدى الطويل: عدد قليل من نقاط التشحيم، وموثوقية عالية للآلية، ولا تتطلب سوى عمليات فحص روتينية أساسية، مما يقلل من تكاليف التشغيل على المدى الطويل.
1. تصميم النقل المدمج: هيكل حاوية مشترك ثلاثي الأقطاب، إجمالي وزن الشحن 800 كجم، مناسب لنقل الحاويات والشاحنات القياسية مع عبوة قوية ومقاومة للصدمات.
2. حل التثبيت السريع: يوفر أقواس تثبيت مجمعة مسبقًا وملحقات موحدة، ويدعم التثبيت المثبت على عمود أو منصة أو أساس مع اتصال بسيط في الموقع.
3. سهولة التشغيل: مجهزة بلوحة تحكم محلية وواجهات تصحيح الأخطاء، وتدعم المعلمات المحددة مسبقًا، والاختبار الوظيفي، والتشغيل عن بعد لتقصير وقت التشغيل.
4. الدعم اللوجستي العالمي: شركاء مع العديد من شركات الخدمات اللوجستية الدولية لتوفير الشحن من الباب إلى الباب والتخليص الجمركي وتوجيهات التسليم في الموقع.
1. حاوية من الفولاذ المقاوم للصدأ محكمة الغلق بالكامل: تصنيف الحماية IP67، مقاوم للتآكل والأشعة فوق البنفسجية، مناسب للرطوبة العالية، والارتفاعات العالية، والمناطق الساحلية.
2. موثوقية العزل العالية: تردد الطاقة الجافة يتحمل الجهد 95 كيلو فولت، الرطب 80 كيلو فولت، دفعة البرق تحمل 185 كيلو فولت، أداء عزل مستقر مع تفريغ جزئي منخفض.
3. تشغيل الآلية الدقيقة: متوسط سرعة الفتح 1.5±0.2 م/ث، سرعة الإغلاق 0.7±0.2 م/ث، التزامن ثلاثي الطور ≥2 مللي ثانية، مما يضمن التشغيل الموثوق.
4. القدرة على التكيف مع درجات الحرارة على نطاق واسع: نطاق درجة حرارة التشغيل -40 درجة مئوية إلى +60 درجة مئوية، ويتم التحقق من صحة آلية تخزين الطاقة ووحدة التحكم من خلال اختبارات ركوب الدراجات ذات درجات الحرارة العالية/المنخفضة.
1. خط الإنتاج الآلي بالكامل: يستخدم اللحام الآلي، والتصنيع باستخدام الحاسب الآلي، وعملية APG (جيلية الضغط التلقائي) للأعمدة الصلبة المعزولة لضمان الاتساق.
2. اختبار المصنع الصارم: تخضع كل وحدة لاختبارات الخصائص الميكانيكية، واختبارات مقاومة الدائرة، وتردد الطاقة واختبارات تحمل الجهد الكهربي، واكتشاف التفريغ الجزئي.
3. التحكم في المواد والعمليات: جهات الاتصال المصنوعة من سبائك النحاس والكروم، ومكونات الآلية المعالجة بالحرارة والسطح النهائي، والمواد العازلة تلبي معايير المقاومة البيئية والطقس.
4. نظام تتبع الجودة: يطبق نظام إدارة الباركود لتسجيل مصادر المكونات الرئيسية، ومعلمات العملية، وبيانات الاختبار لتتبع دورة الحياة الكاملة.
1. القطب الذكي المتكامل: يجمع بين قاطع الفراغ ودعم العزل وأجهزة الاستشعار في عمود معزول صلب للحصول على هيكل مدمج وموثوقية عالية.
2. آلية نابض تخزين الطاقة المزدوجة: تتميز بتخزين الطاقة اليدوي/الكهربائي، ووقت تخزين قصير، وطاقة إغلاق/فتح مستقرة، وتدعم الإغلاق التلقائي السريع.
3. توافق الاتصالات الذكية: يدعم بروتوكولات الاتصال المتعددة بما في ذلك IEC 61850، Modbus، DNP3.0 لسهولة التكامل في أنظمة المحطات الفرعية الذكية.
4. واجهة سهلة الاستخدام: مجهزة بشاشة LCD كبيرة ولوحة مفاتيح، وتدعم القوائم الصينية/الإنجليزية، وتسجيل الأحداث، والاستعلام عن الأخطاء، وإعداد المعلمات.
