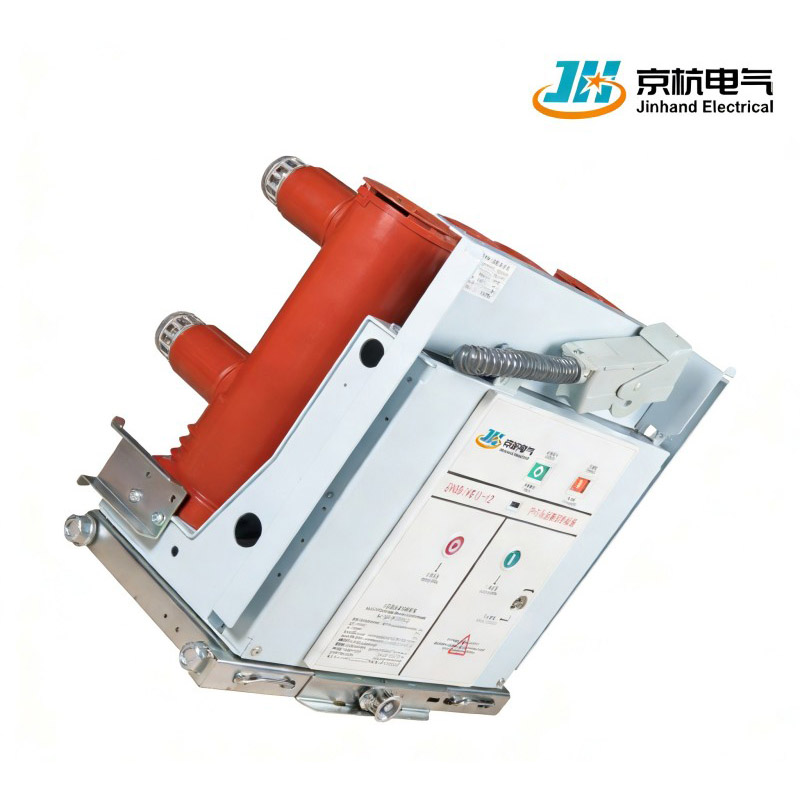

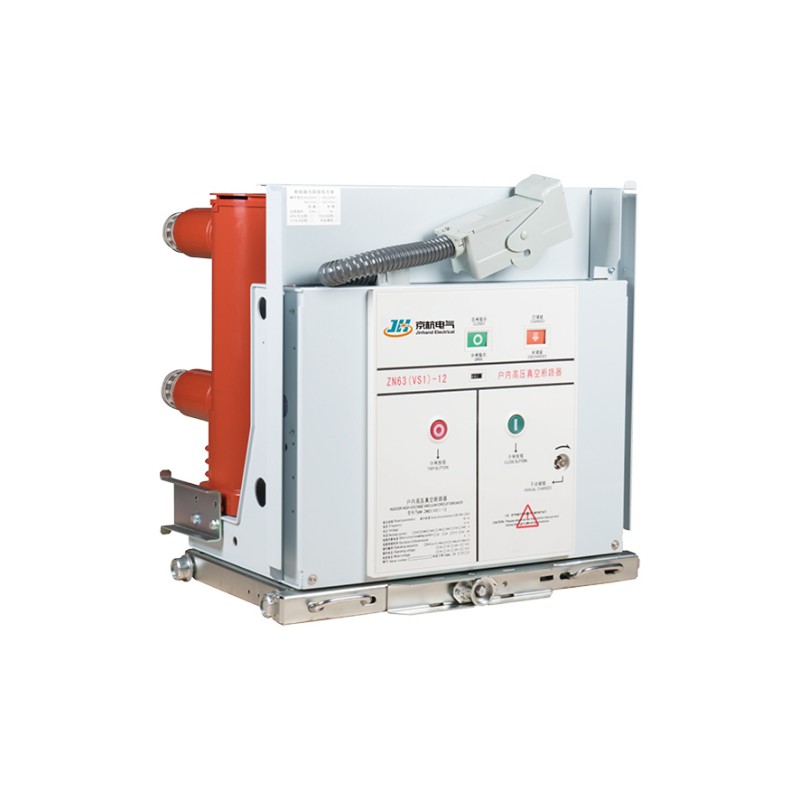

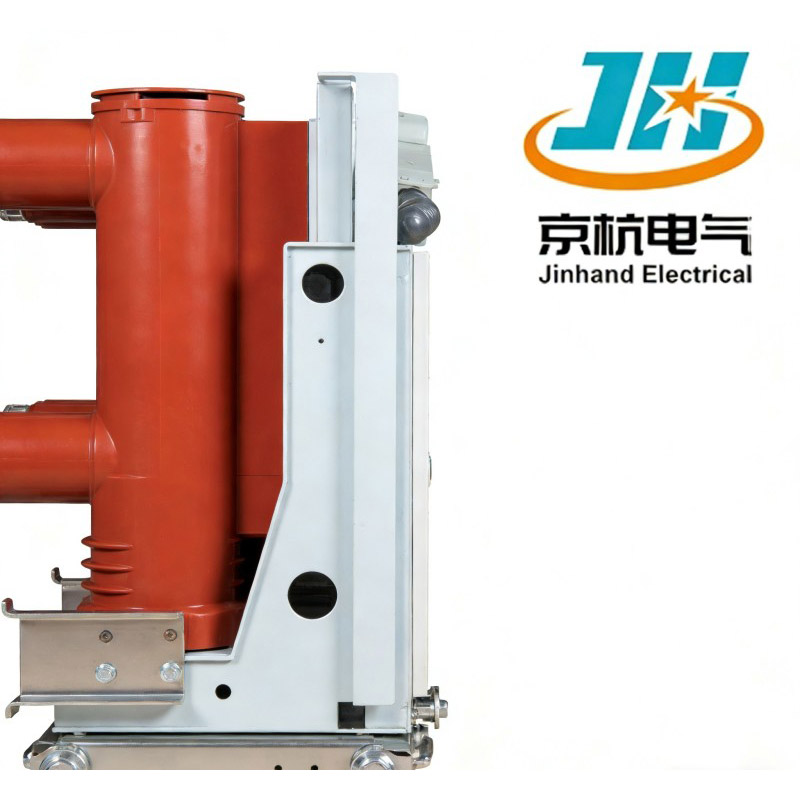

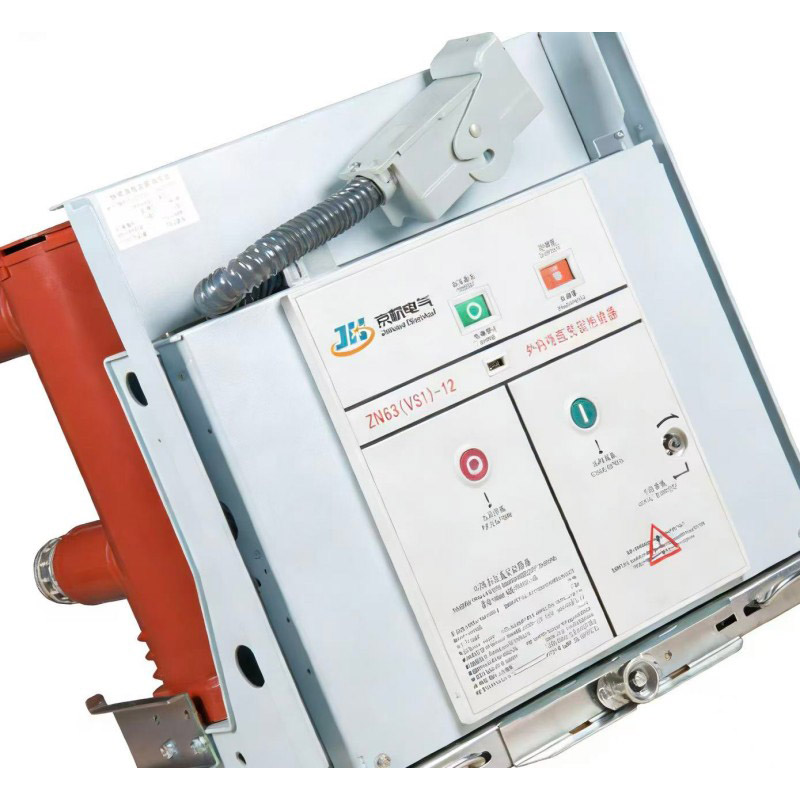

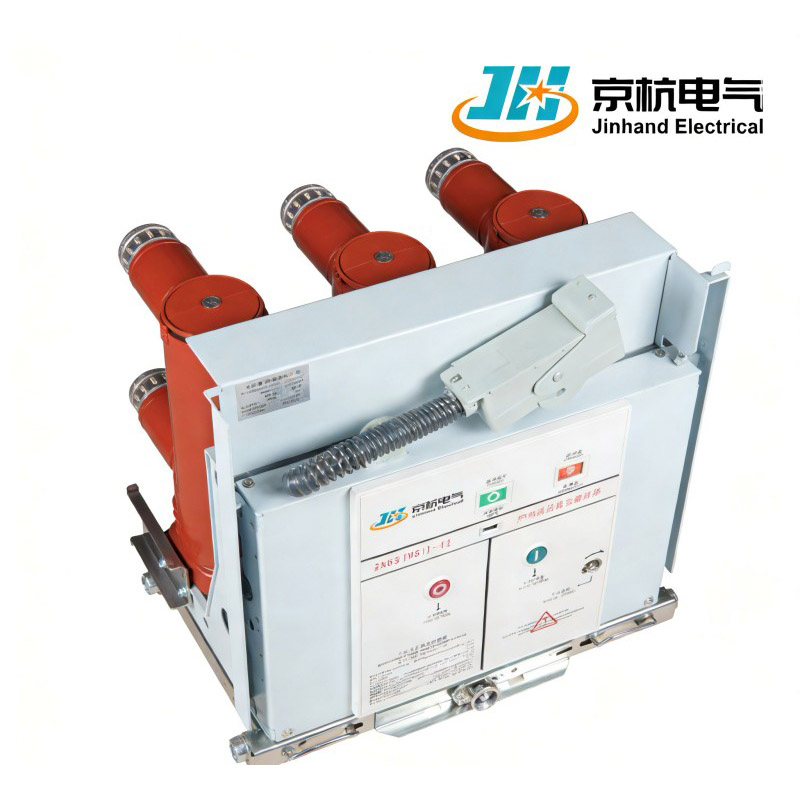

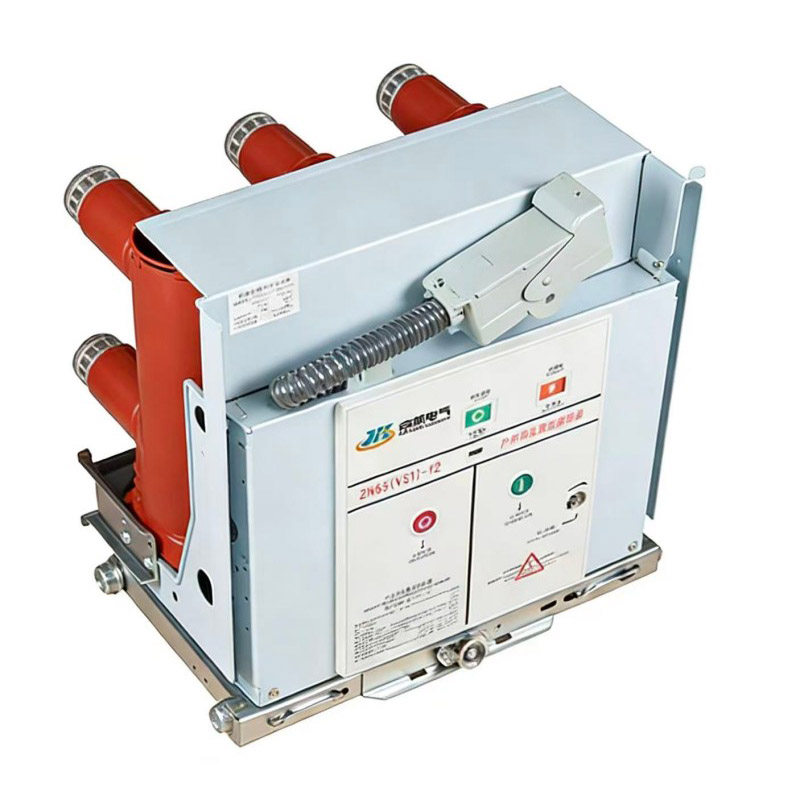

تم تصميم قاطع الدائرة الفراغية الداخلي ZN63-12 من شركة Jinhand Electrical الصينية لأنظمة ثلاثية الطور 12kV/50 هرتز. باعتبارنا شركة مصنعة رائدة وموردة للمصانع، فإننا نقدم هذه الوحدة المتكاملة التي يتم تشغيلها بنابض في تكوينات ثابتة أو قابلة للسحب لتوفير حماية موثوقة وتحكم في معدات الطاقة الصناعية.
1. الحماية والتحكم: بمثابة وحدة حماية وتحكم أساسية لمعدات الطاقة في المؤسسات الصناعية والتعدينية، مما يعزز موثوقية الأنظمة الكهربائية.
2. خيارات التثبيت المتنوعة: يمكن استخدامها إما كوحدة تثبيت ثابتة أو كوحدة قابلة للسحب عند إقرانها بشاحنة هيكل، مما يوفر المرونة بناءً على متطلبات التثبيت.
3. التصميم المتكامل: إن دمج آلية التشغيل بنابض مع جسم القاطع يبسط التشغيل ويحسن الكفاءة الإجمالية لقاطع الدائرة.
| مشروع | وحدة | المعلمة | ||||
| الجهد المقنن | كيلو فولت | 12 | ||||
| التردد المقدر | كيلو فولت | 50 | ||||
| مستوى العزل المقدر | 1 دقيقة من جهد تحمل تردد الطاقة (RMS) (من طور إلى طور، ومن طور إلى الأرض، وقاطع الفراغ) | 42 | ||||
| قوة تحمل نبضات البرق (الذروة) (من طور إلى طور، ومن طور إلى الأرض، وقاطع الفراغ) | هرتز | 75 | ||||
| التصنيف الحالي | A | 630 | 630 | 1250 | 1600 | |
| 1250 | 1250 | 1600 | 2000 | |||
|
|
|
2000 | 2500 | |||
|
|
|
2500 | 3150 | |||
|
|
|
|
4000 | |||
| تصنيف كسر الدائرة القصيرة الحالية | كا | 20 | 25 | 31.5 | 40 | |
| تيار الصمود القصير المقدر (تيار الصمود الحراري المقنن لفترة قصيرة) | 20 | 25 | 31.5 | 40 | ||
| تصنيف ماس كهربائى صنع الحالي | 50 | 63 | 80 | 100 | ||
| تصنيف الذروة الصمود الحالي (تصنيف الصمود الديناميكي الحالي) |
|
50 | 63 | 80 | 100 | |
| مدة الدائرة القصيرة المقدرة (وقت التحمل الحراري المقدر) | S | 4 | ||||
| تسلسل التشغيل المقدر |
|
فتح-0.3 ثانية-إغلاق/فتح-180 ثانية-إغلاق/فتح | ||||
| فتح-180 ثانية-إغلاق/فتح-180 ثانية-إغلاق/فتح | ||||||
| العدد المقدر لعمليات كسر تيار الدائرة القصيرة | مرات | 30/20 (40 كيلو أمبير) | ||||
| الحياة الميكانيكية |
|
10000 | ||||
| تصنيف بنك مكثف واحد كسر التيار |
|
630 | ||||
| تم تصنيف بنك مكثف من الخلف إلى الخلف لكسر التيار |
|
400 | ||||
| تيار كسر التيار من مرحلة إلى مرحلة | كجم | 27.4 | ||||
| سمك التآكل التراكمي المسموح به لجهات الاتصال المتحركة والثابتة |
|
3 | ||||
1.الجهد والتردد المقدر: مصمم لأنظمة التيار المتردد ثلاثية الطور بجهد مقدر 12 كيلو فولت وتردد 50 هرتز، مما يضمن التوافق مع البنية التحتية الكهربائية القياسية.
2. جهاز تحويل الجهد العالي الداخلي: مصمم خصيصًا للتطبيقات الداخلية، مما يجعله مناسبًا لمختلف الإعدادات داخل البيئات الصناعية.
3. البناء القوي: تم تصميمه ليتحمل متطلبات العمليات الصناعية والتعدينية، مما يضمن المتانة والأداء على المدى الطويل.
4. آلية التشغيل بالزنبرك: تسمح الآلية التي يتم تشغيلها بالزنبرك بالتشغيل الموثوق والفعال، مما يساهم في أداء مقاطعة قاطع الدائرة.
1. آلية الزنبرك المتكاملة: تم دمج آلية التشغيل بشكل كبير مع جسم الكسارة، مما يقلل من روابط الاتصال ويحسن الموثوقية.
2. نظام الاتصال المعياري: يمكن استبدال جهات الاتصال بشكل فردي بعد التآكل دون استبدال القاطع بالكامل.
3.واجهة المراقبة الذكية: واجهات محجوزة لمراقبة درجة الحرارة والخصائص الميكانيكية، ودعم الصيانة القائمة على الحالة.
4. تصميم التشغيل المريح: تتوافق مقابض التشغيل مع بيئة العمل، مع مؤشرات فتح/إغلاق واضحة.
5. أجهزة التعشيق الآمنة: التعشيقات الميكانيكية والكهربائية الشاملة تمنع سوء التشغيل.
1. تجربة التصنيع الاحترافية: ركزت أكثر من عقد من الزمن على البحث والتطوير وتصنيع معدات التبديل ذات الجهد العالي مع فريق فني من ذوي الخبرة.
2. مراقبة الجودة الصارمة: تخضع المنتجات لاختبارات النوع الكامل من قبل المركز الوطني لمراقبة وفحص جودة الأجهزة الكهربائية ذات الجهد العالي.
3. نظام الخدمة الشامل: يوفر خدمات شاملة بدءًا من استشارة الاختيار وإرشادات التثبيت وحتى صيانة ما بعد البيع.
4. قدرة التخصيص المرنة: تدعم التصميم والإنتاج المخصص لمعلمات خاصة وظروف بيئية.
5. تجربة المشروع العالمية: تم تطبيق المنتجات بنجاح في مشاريع الطاقة في أكثر من 30 دولة، والتكيف مع معايير الشبكة المختلفة.
س1: ما الفرق بين التكوينات الثابتة والقابلة للسحب؟
ج: يتم تركيب التكوين الثابت مباشرة في مجموعة المفاتيح الكهربائية، بهيكل بسيط. يتم تركيب التكوين القابل للسحب على الشاحنة، مما يتيح سهولة السحب للصيانة دون التأثير على الدوائر الأخرى.
س2: ما هي فترة الصيانة لقاطع الدائرة الكهربائية؟
ج: يوصى بالفحص الاحترافي كل 3-5 سنوات. يمكن إجراء فحوصات يومية عبر نافذة المراقبة لمراقبة تغيرات لون قاطع التفريغ.
س 3: هل هي مناسبة لسيناريوهات التشغيل المتكررة؟
ج: العمر الميكانيكي لـ 10,000 عملية يتوافق مع معايير العمر الكهربائي، وهو مناسب لسيناريوهات التشغيل ذات التردد المتوسط. بالنسبة للترددات العالية، تتوفر نماذج متخصصة.
س 4: هل يدعم واجهات المحطات الفرعية الذكية؟
ج: نعم، يمكن تهيئته بوحدات تحكم ذكية تدعم بروتوكول الاتصال IEC61850.
س5: هل هناك حاجة إلى أدوات خاصة للتثبيت؟
ج: يتطلب التثبيت القياسي أدوات عامة فقط. نحن نقدم أدلة التثبيت التفصيلية وإرشادات الفيديو.
1. خدمة ما قبل البيع: استشارة مجانية في الاختيار الفني وتصميم الحلول.
2. أثناء خدمة المبيعات: توفير رسومات توجيه التثبيت والدعم الفني في الموقع.
3. خدمة التدريب: تقدم التدريب على التشغيل والصيانة لضمان إتقان المستخدمين لاستخدام المعدات.
4. دعم قطع الغيار: توريد قطع الغيار الأصلية على المدى الطويل مع دعم لوجستي سريع.
بفضل جودة المنتج المتميزة، قمنا بتأسيس شراكات طويلة الأمد مع العملاء في أكثر من 30 دولة. نحن ندعم المصطلحات التجارية المختلفة مثل EXW وFOB وCIF، ونوفر عبوات احترافية مقاومة للصدمات والرطوبة لضمان سلامة النقل، إلى جانب وثائق التصدير الكاملة وخدمات التتبع اللوجستي.
بعد أكثر من عشر سنوات من التطوير المستمر، أصبحت Jinhand واحدة من أفضل الشركات المصنعة والموردة للمعدات الكهربائية في الصين. يدمج مصنعنا عددًا كبيرًا من التقنيات والمرافق المتقدمة، ونحن نشجعك على طلب منتجاتنا الصينية المتميزة والفعالة من حيث التكلفة.
