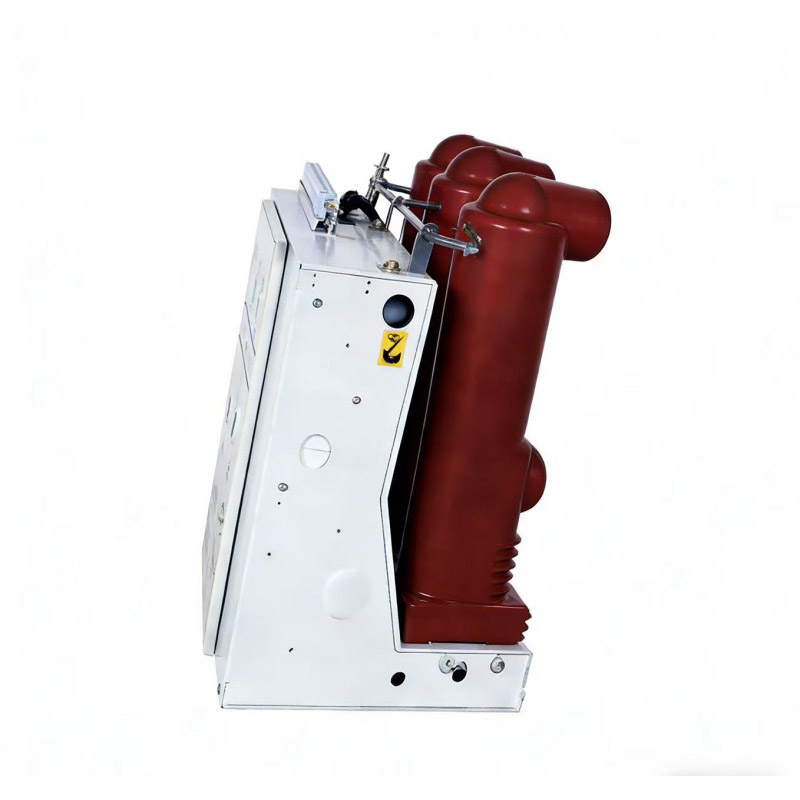

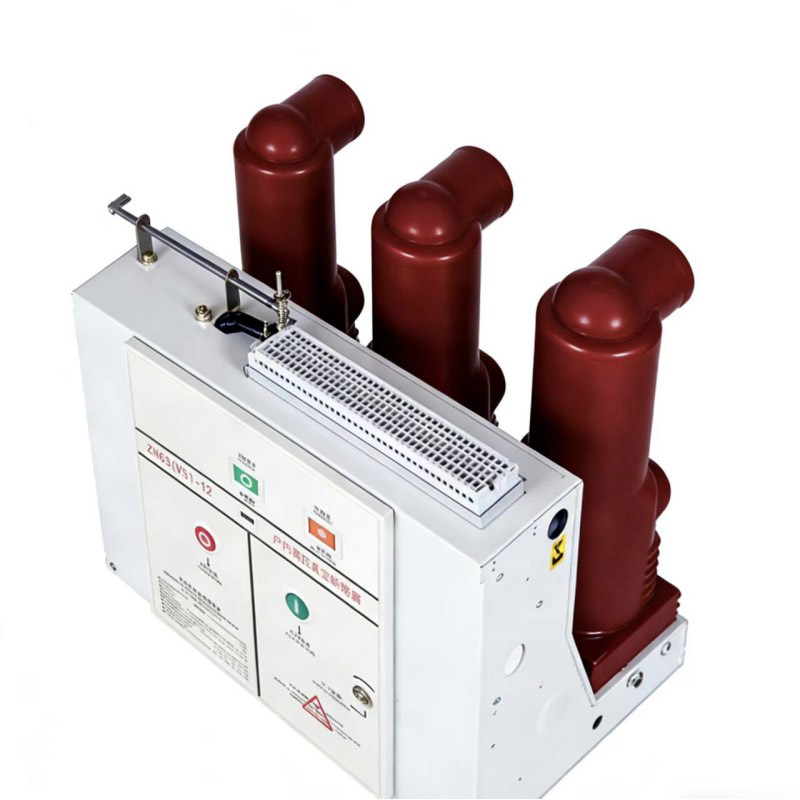

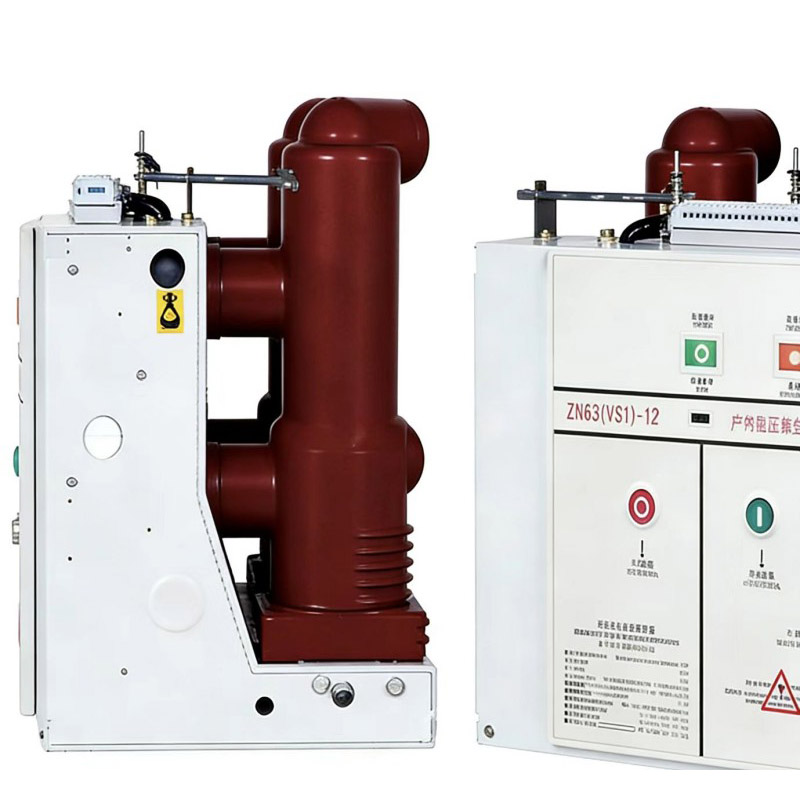

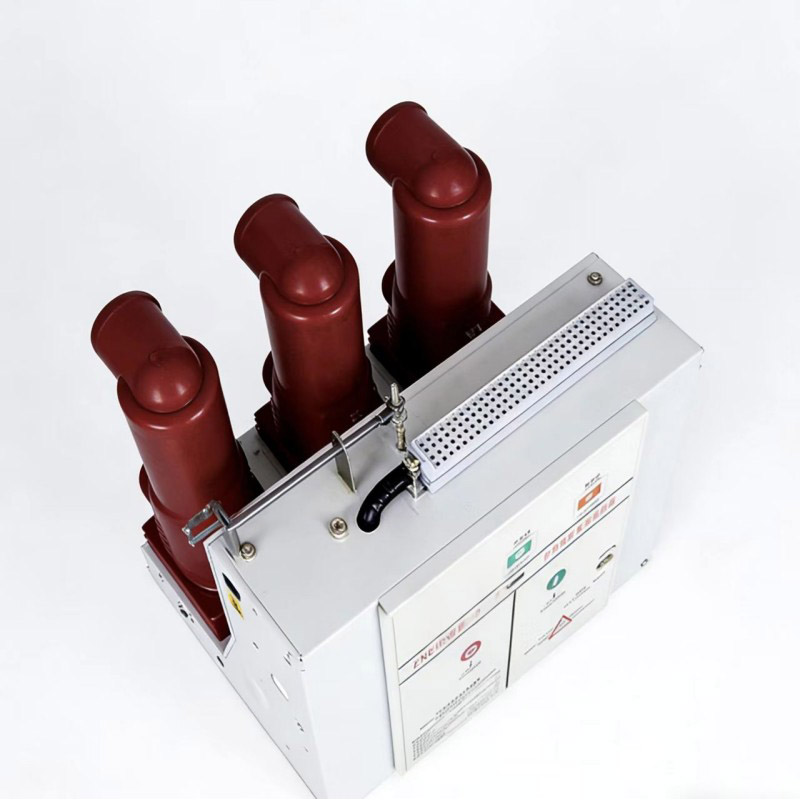

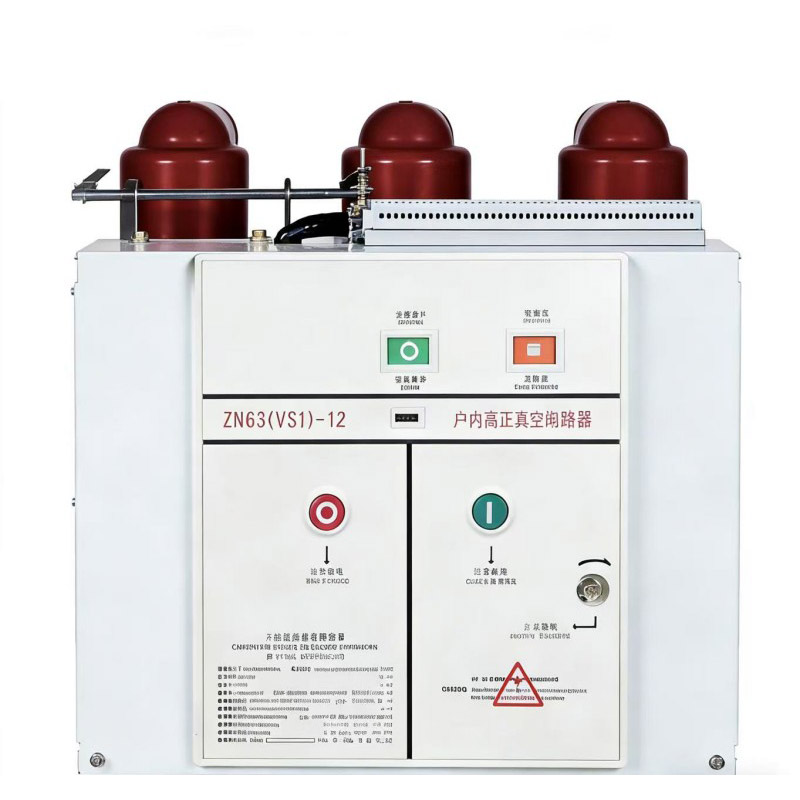

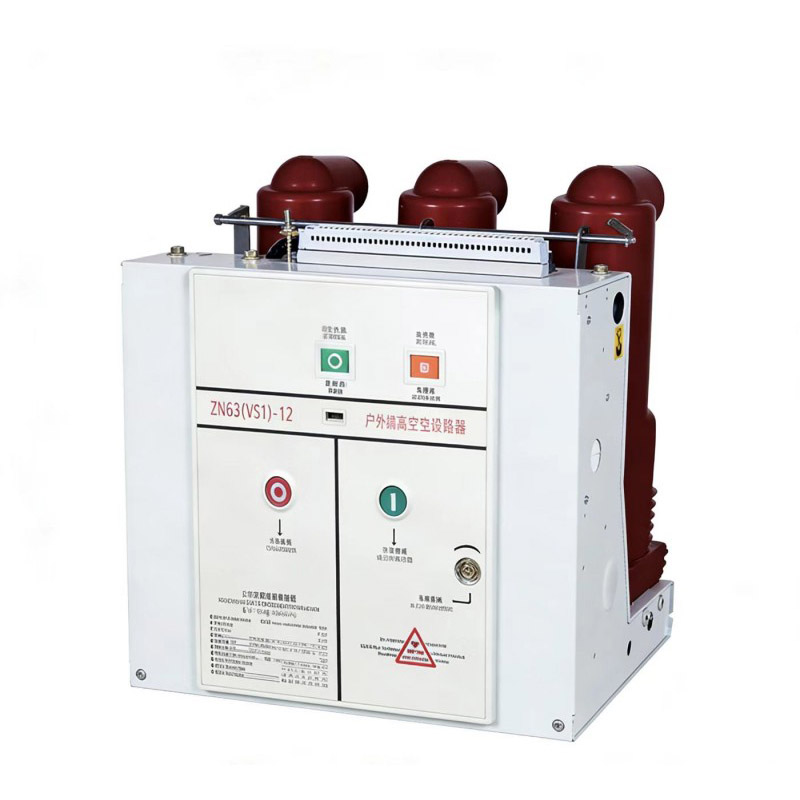

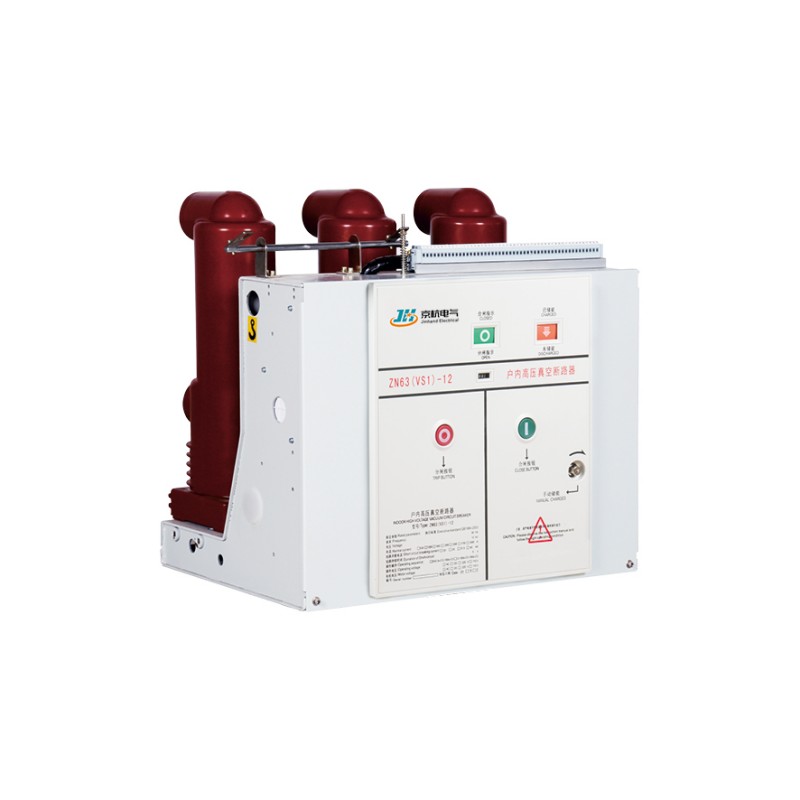

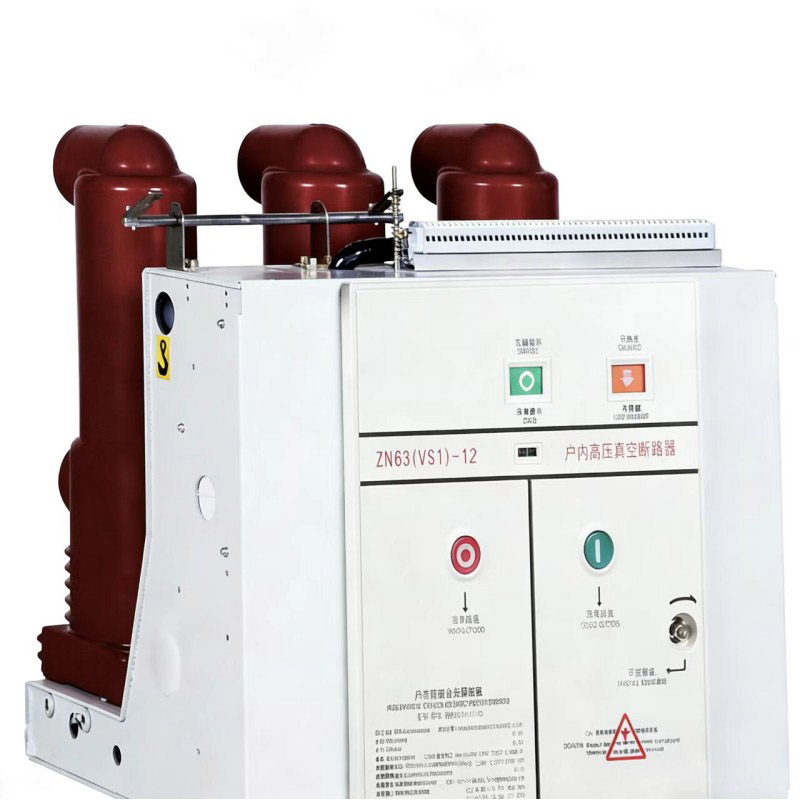

تم تصميم قاطع الدائرة الفراغية الداخلي المعزول عالي الجهد ZN63-12، المصنوع بواسطة شركة Jinhand Electrical الصينية، لأنظمة 12kV/50 هرتز. يقدم منتج المصنع عالي الجودة هذا تصميمات ثابتة أو قابلة للسحب متوافقة مع المفاتيح الكهربائية القياسية. وباعتبارنا موردًا موثوقًا به، فإننا نضمن الأداء الدقيق لمحطات الطاقة والتطبيقات الصناعية.
1. تطبيق متعدد الاستخدامات: مناسب لمجموعة واسعة من البيئات بما في ذلك محطات الطاقة والمحطات الفرعية والمرافق البتروكيماوية والمصانع المعدنية والصناعات التحويلية والمطارات والمجمعات السكنية.
2. تردد العمليات: مصمم خصيصًا للتطبيقات التي تتطلب عمليات متكررة عند التيار المقنن أو الانقطاعات المتعددة لتيارات الدائرة القصيرة، مما يعزز موثوقيتها في المواقف الصعبة.
3. التوافق مع الأنظمة الحالية: إن الكسارة القابلة للسحب متوافقة مع المفاتيح الكهربائية القابلة للسحب السائدة في سوق توزيع الطاقة ذات الجهد العالي، مما يسهل التكامل في الأنظمة الحالية.
4. تصميم التأريض الموثوق: يشتمل على تصميم تأريض يمكن الاعتماد عليه يستوعب تكوينات التأريض الأمامية والسفلية، مما يضمن السلامة والامتثال في التركيبات المختلفة.
| مشروع | وحدة | المعلمة | ||||
| الجهد المقنن | كيلو فولت | 12 | ||||
| مستوى العزل المقدر | 1 دقيقة من جهد تحمل تردد الطاقة (RMS) (من طور إلى طور، ومن طور إلى الأرض، وقاطع الفراغ) | كيلو فولت | 42 | |||
| قوة تحمل نبضات البرق (الذروة) (من طور إلى طور، ومن طور إلى الأرض، وقاطع الفراغ) | كيلو فولت | 75 | ||||
| التردد المقدر | هرتز | 50 | ||||
| التصنيف الحالي | A | 630 | 630 | 1250 | 1600 | |
| 1250 | 1250 | 1600 | 2000 | |||
|
|
|
2000 | 2500 | |||
|
|
|
2500 | 3150 | |||
|
|
|
|
4000 | |||
| تصنيف كسر ماس كهربائى الحالي | كا | 20 | 25 | 31.5 | 40 | |
| تصنيف قصير الوقت (4s) يتحمل التيار | كا | 20 | 25 | 31.5 | 40 | |
| تصنيف ماس كهربائى صنع الحالي | كا | 50 | 63 | 80 | 100 | |
| الذروة المقدرة تحمل التيار | كا | 50 | 63 | 80 | 100 | |
| تسلسل التشغيل المقدر |
|
O-0.3s-CO-180s-CO、O-180s-CO-180s-CO | ||||
| العدد المقدر لعمليات كسر الدائرة القصيرة | مرات | 30/20 (40 كيلو أمبير) | ||||
| تصنيف كسر كابل الشحن الحالي | A | 25 | ||||
| تصنيف بنك مكثف واحد كسر التيار | A | 630/400 (40 كيلو أمبير) | ||||
| تم تصنيف بنك مكثف من الخلف إلى الخلف لكسر التيار |
|
400 | ||||
| الحياة الميكانيكية | مرات | 1000 | ||||
| تصنيف قواطع دوائر |
|
M2-E2-C2 | ||||
| سمك التآكل التراكمي المسموح به لجهات الاتصال المتحركة والثابتة | مم | 3 | ||||
1.الجهد والتردد المقدر: مصمم لأنظمة طاقة التيار المتردد ثلاثية الطور بجهد مقدر 12kV وتردد 50 هرتز، مما يجعله مناسبًا للبنية التحتية الكهربائية القياسية.
2. خيارات التثبيت: متوفرة في تصميمين للتثبيت القياسي: النوع القابل للسحب والنوع الثابت، مما يوفر المرونة بناءً على احتياجات المستخدم.
3. الاستخدام المتكامل مع مجموعة المفاتيح الكهربائية: يمكن تركيبها في مجموعة المفاتيح الكهربائية المعزولة بالهواء الداخلي (مثل KYN28 وKYN96) للتشغيل المتكامل، مما يزيد من كفاءة المساحة ووظائفها.
4. وظائف التشابك: الكسارة من النوع القابل للسحب تلبي متطلبات وظائف التشابك الخمسة للوقاية، مما يعزز السلامة التشغيلية ويمنع العمليات غير الصحيحة.
1. الأعمدة المدمجة المعزولة الصلبة: تستخدم عملية صب APG، مما يقلل الحجم بنسبة 30٪ مقارنة بطرق العزل التقليدية.
2. نظام التعشيق الذكي: يتميز بوجود تعشيقات ميكانيكية وكهربائية مزدوجة، مما يدعم القفل عن بعد وإدارة الأذونات.
3. آلية طاقة التشغيل المنخفضة: تصميم الكامة والزنبرك الأمثل يقلل من طاقة تشغيل الإغلاق بنسبة 25%.
4. نظام الاتصال المعياري: يدعم استبدال الاتصال المباشر، مما يقلل من وقت انقطاع التيار الكهربائي.
5. مواد عازلة صديقة للبيئة: تستخدم راتنجات الإيبوكسي الصديقة للبيئة الخالية من الهالوجين، وتتوافق مع توجيهات RoHS وREACH.
1. تصميم العزل الصلب يزيل تمامًا استخدام غاز SF6، مما يؤدي إلى عدم انبعاث غازات الدفيئة.
2. تصميم آلية طاقة التشغيل المنخفضة يقلل من استهلاك الطاقة لعملية واحدة بنسبة 20% مقارنة بالمنتجات المماثلة.
3. تصميم طويل العمر يقلل من تكرار استبدال المعدات، مما يقلل من استهلاك الموارد وتوليد النفايات طوال دورة حياة المنتج.
4. محتوى المواد القابلة لإعادة التدوير يتجاوز 80%، مما يدعم نماذج الاقتصاد الدائري.
1. يستخدم التعبئة والتغليف المخصصة للصدمات مع تعزيز الصلب زاوية، ومناسبة للنقل البحري والبري لمسافات طويلة.
2. يوفر رسومات التثبيت الكاملة والرسومات الأساسية ومخططات الأسلاك وملفات التخطيط ثلاثية الأبعاد.
3. يدعم إرشادات التثبيت في الموقع، والتدريب على التشغيل، والإشراف على التشغيل الأول.
4. إنشاء مستودعات إقليمية لقطع الغيار، تقدم خدمات توريد قطع الغيار الطارئة لمدة 48 ساعة.
س1: ما الفرق بين العزل الصلب والعزل الغازي؟
ج: يستخدم العزل الصلب مواد صلبة مثل راتنجات الايبوكسي، مما يوفر أداء عزل مستقر لا يتأثر بضغط الهواء، مع عدم وجود مخاطر تسرب وأفضل صديق للبيئة.
س2: ما هي نماذج المفاتيح الكهربائية المتوافقة معها؟
ج: متوافقة مع مجموعة المفاتيح الكهربائية السائدة بقدرة 12 كيلو فولت مثل KYN28، وKYN96، وKYN61، مع إمكانية التكيف مع عرض الخزانة من 800 مم إلى 1000 مم.
س3: ما هو تعريف التشغيل المتكرر؟
ج: يشير إلى الطلبات التي تزيد عملياتها اليومية عن 10 مرات أو عملياتها السنوية التي تزيد عن 3000 مرة. العمر الميكانيكي لهذا المنتج الذي يبلغ 10000 عملية يلبي هذه المتطلبات.
س4: هل يدعم الترقيات الذكية؟
ج: نعم، إنه يدعم إضافة وحدات تحكم ذكية للمراقبة عبر الإنترنت للخصائص الميكانيكية، وتقييم العمر الكهربائي، والتحكم في الفتح/الإغلاق عن بعد.
س5: ما هي الشروط المطلوبة للتركيب والتشغيل؟
ج: يتطلب أساسًا للتركيب على مستوى وأدوات قياسية وإمدادات طاقة. نحن نقدم التوجيه عن بعد أو الخدمات في الموقع لضمان التشغيل خلال 48 ساعة.
