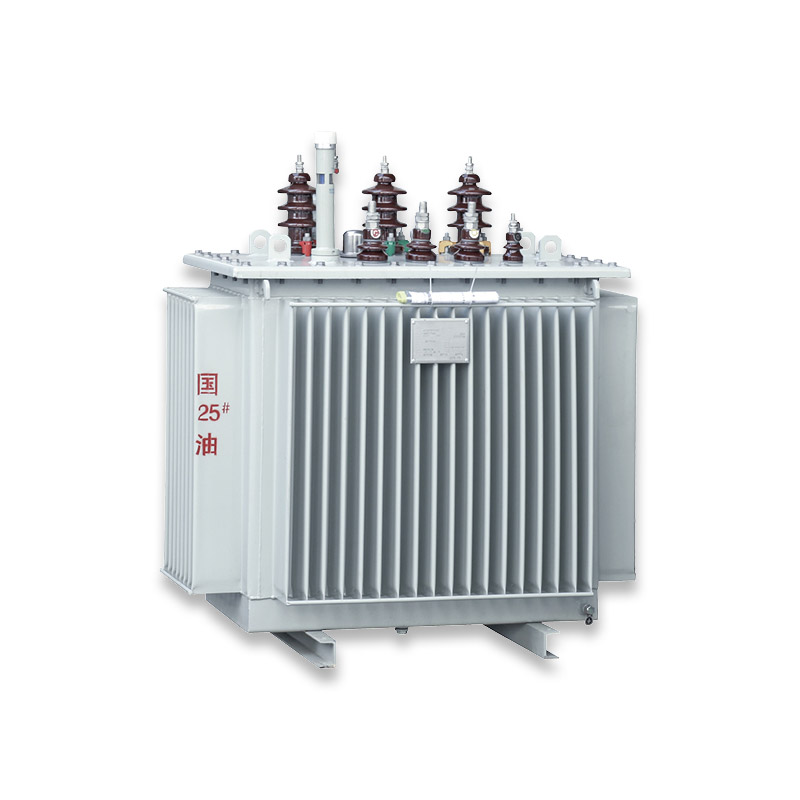

يعد محول توزيع الطاقة الزيتية ثلاثي الطور S13/22-M 1000 كيلو فولت أمبير منتجًا رائدًا متوسط السعة لشركة Jinhand Electrical، وهي شركة تصنيع رائدة ومورد مباشر للمعدات الكهربائية في الصين، تم تصميمه حصريًا لأنظمة الطاقة الصناعية القياسية 50 هرتز/10 كيلو فولت.
1. التصميم الهيكلي المختوم بالكامل: يعتمد المحول هيكلًا متكاملًا مغلقًا بالكامل. يتم إغلاق جميع الفلنجات والمحطات والمفاصل بمواد مقاومة للحرارة العالية والزيت، مما يؤدي إلى عزل الزيت الداخلي والقلب واللفات عن الهواء الخارجي.
2. صيانة منخفضة ومتانة عالية: يمنع هذا التصميم شيخوخة الزيت واستحلاب الرطوبة وتراكم الغبار الداخلي. إنه يحسن متانة المعدات بشكل كبير ويقلل من الصيانة اليومية بأكثر من 90% مقارنة بالمحولات التقليدية المفتوحة.
3. مُحسّن لأنظمة الطاقة ≥10 كيلو فولت: تم تصميم المنتج خصيصًا لأنظمة الطاقة ≥10 كيلو فولت، مع قدرة قوية على التكيف مع السيناريوهات الصناعية وسيناريوهات التوزيع.
| القدرة المقدرة | مجموعة الجهد (كيلو فولت) نطاق التنصت العالي للضغط المنخفض ضغط الجهد العالي | ConnectionGrouplabel | عدم التحميل (ث) | مقاومة الدائرة القصيرة | وزن | الأبعاد الخارجية | مقياس التتبع | |||||
| زيت | الوزن الإجمالي | طول | عرض | ارتفاع | ||||||||
| 30 | 66.36.61010.511 | ±5% أو ±2×2.5% | 0.4 | Yyn0 Dyn11 | 80 | 4 | 65 | 250 | 705 | 445 | 850 | 400×400 |
| 50 | 100 | 75 | 320 | 745 | 500 | 880 | 400×400 | |||||
| 63 | 110 | 85 | 375 | 775 | 515 | 965 | 400×400 | |||||
| 80 | 130 | 95 | 425 | 790 | 590 | 985 | 400×400 | |||||
| 100 | 150 | 100 | 480 | 820 | 640 | 1005 | 400×400 | |||||
| 125 | 170 | 110 | 540 | 835 | 710 | 1030 | 550×550 | |||||
| 160 | 200 | 120 | 625 | 865 | 740 | 1030 | 550×550 | |||||
| 200 | 240 | 145 | 750 | 1085 | 680 | 1110 | 550×550 | |||||
| 250 | 290 | 160 | 860 | 1175 | 755 | 1130 | 550×550 | |||||
| 315 | 340 | 175 | 980 | 1190 | 765 | 1175 | 550×550 | |||||
| 400 | 410 | 200 | 1180 | 1275 | 825 | 1210 | 660×660 | |||||
| 500 | 480 | 225 | 1350 | 1325 | 880 | 1280 | 660×660 | |||||
| 630 | 570 | 4.5 | 260 | 1580 | 1420 | 935 | 1315 | 660×660 | ||||
| 800 | 700 | 285 | 1835 | 1490 | 985 | 1375 | 820×820 | |||||
| 1000 | 830 | 350 | 2170 | 1690 | 1220 | 1395 | 820×820 | |||||
| 1250 | 970 | 410 | 2645 | 1825 | 1305 | 1460 | 820×820 | |||||
| 1600 | 1170 | 470 | 3240 | 1825 | 1270 | 1515 | 820×820 | |||||
| 2000 | 1380 | 540 | 2860 | 2085 | 1235 | 1715 | 1070×1070 | |||||
| 2500 | 1680 | 600 | 4435 | 2130 | 1255 | 1805 | 1070×1070 | |||||
| نموذج | القدرة المقدرة | مجموعة الأحمال الكهربائية | رمز الاتصال | خسارة عدم التحميل (W) | خسارة تحميل DY (W) | خسارة التحميل YY (W) | عدم التحميل الحالي (٪) | ||
| الضغط العالي | نطاق التنصت | الضغط المنخفض | |||||||
| S22-M-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2×2.5% | 0.4 | Yyn0 Dyn11 | 65 | 455 | 430 | 1.5 |
| S22-M-50/10-NX1 | 50 | 80 | 655 | 625 | 1.3 | ||||
| S22-M-63/10-NX1 | 63 | 90 | 785 | 745 | 1.2 | ||||
| S22-M-80/10-NX1 | 80 | 105 | 945 | 900 | 1.2 | ||||
| S22-M-100/10-NX1 | 100 | 120 | 1140 | 1080 | 1 | ||||
| S22-M-125/10-NX1 | 125 | 135 | 1360 | 1295 | 1.1 | ||||
| S22-M-160/10-NX1 | 160 | 160 | 1665 | 1585 | 1 | ||||
| S22-M-200/10-NX1 | 200 | 190 | 1970 | 1870 | 1 | ||||
| S22-M-250/10-NX1 | 250 | 230 | 2300 | 2195 | 0.9 | ||||
| S22-M-315/10-NX1 | 315 | 270 | 2760 | 2630 | 0.9 | ||||
| S22-M-400/10-NX1 | 400 | 330 | 3250 | 3095 | 0.8 | ||||
| S22-M-500/10-NX1 | 500 | 385 | 3900 | 3710 | 0.8 | ||||
| S22-M-630/10-NX1 | 630 | 460 | 4460 | 0.6 | |||||
| S22-M-800/10-NX1 | 800 | 560 | 5400 | 0.6 | |||||
| S22-M-1000/10-NX1 | 1000 | 665 | 7415 | 0.6 | |||||
| S22-M-1250/10-NX1 | 1250 | 780 | 8640 | 0.5 | |||||
| S22-M-1600/10-NX1 | 1600 | 940 | 10440 | 0.5 | |||||
| S22-M-2000/10-NX1 | 2000 | 1085 | 13180 | 0.5 | |||||
| S22-M-2500/10-NX1 | 2500 | 1280 | 13360 | 0.5 | |||||
1. تكنولوجيا التصنيع والمعالجة الدقيقة المتقدمة: التصفيح عالي الدقة والتليين الفراغي، استخدم آلة القص والطي CNC للقطع الدقيق، عملية التصفيح خطوة بخطوة لضمان توحيد الدائرة المغناطيسية؛ يخضع القلب إلى معالجة التلدين الفراغي للتخلص من الإجهاد الداخلي وتقليل فقدان الحديد بنسبة 15% وتحسين التوصيل المغناطيسي بشكل كبير.
2. نظام صارم وشامل لمراقبة جودة العملية الكاملة: وفقًا لمعايير نظام إدارة الجودة ISO9001، أنشأت Jinhand Electrical نظام مراقبة جودة كامل العملية يغطي شراء المواد الخام ومعالجة الإنتاج وتجميع المنتج واختبار المنتج النهائي لمحول S13/22-M 1000 kVA، مع 18 رابط فحص الجودة و4 عقد فحص كامل، مما يضمن معدل تأهيل المصنع بنسبة 100%.
3. مزايا التكنولوجيا الأساسية الرئيسية: يتمتع فريق البحث والتطوير بحقوق ملكية فكرية مستقلة للتصميم الكهرومغناطيسي للمحولات ذات السعة المتوسطة، باستخدام برنامج تحليل محاكاة العناصر المحدودة لتحسين تخطيط الملف الأساسي وثلاثي الطور، وتحقيق المطابقة المثالية للفقد والحجم والضوضاء، وضمان الكفاءة العالية وتشغيل منخفض الضوضاء لنموذج 1000 كيلو فولت أمبير.
1. تصميم موفر للطاقة منخفض للغاية، يتجاوز المعايير الدولية لكفاءة الطاقة: تصميم أساسي منخفض الخسارة: يعتمد صفائح فولاذ السيليكون الموجهة المدرفلة على البارد عالية الجودة 30Q120 مع فقدان حديد منخفض للغاية 1.2 وات/كجم 1.7 طن، 50 هرتز، وهو أقل بنسبة 30% من صفائح فولاذ السيليكون العادية في فقدان الحديد، مما يقلل بشكل فعال من فقدان عدم التحميل للمحول.
2. مواد صديقة للبيئة وغير سامة، تتوافق مع المعايير البيئية الدولية: تتوافق جميع المواد العازلة مع توجيهات الاتحاد الأوروبي RoHS، وخالية من الرصاص والزئبق والكادميوم والمعادن الثقيلة الأخرى، وغير سامة وغير ضارة أثناء الإنتاج والاستخدام والتخلص منها، وتجنب التلوث البيئي.
3. التشغيل منخفض الكربون والإنتاج الأخضر، المساهمة في التنمية المستدامة: يجعل التصميم ذو الخسارة المنخفضة للغاية نموذج 1000 كيلو فولت أمبير يوفر حوالي 8000 كيلووات ساعة من الكهرباء سنويًا تحت معدل تحميل 80٪، مما يقلل من انبعاثات الكربون بحوالي 10 أطنان سنويًا، مما يساهم في تحقيق هدف الحياد الكربوني للمؤسسات الصناعية.
1. نظام توريد المواد الخام مستقر وعالي الجودة: لقد أنشأنا علاقات تعاون استراتيجي حصرية طويلة الأمد مع موردي المواد الخام المحليين والأجانب المعروفين.
2. قدرة إنتاجية مخصصة قوية لنموذج 1000 كيلو فولت أمبير: لدينا فريق بحث وتطوير محترف يضم أكثر من 50 شخصًا، بما في ذلك 10 من كبار المهندسين و20 خبيرًا في التصميم الكهربائي، الذين يمكنهم تقديم تصميم مخصص مخصص لطراز 1000 كيلو فولت أمبير وفقًا لسيناريوهات التطبيق المحددة للعميل (مثل البيئة الخاصة، ومساحة التثبيت الخاصة)، وظروف شبكة الطاقة والمتطلبات الخاصة.
3. الاستجابة السريعة للسوق والقدرة على التسليم في الوقت المحدد: تتراوح دورة الإنتاج للنموذج القياسي S13/22-M 1000 كيلو فولت أمبير من 30 إلى 45 يومًا فقط، وهو أقصر بـ 15 إلى 20 يومًا من متوسط الصناعة الذي يبلغ 50 إلى 60 يومًا، مما يضمن التسليم السريع لطلبات العملاء.
1. استشارات ما قبل البيع الاحترافية وتصميم المخططات: يقدم مهندسو المبيعات المحترفون والمهندسون الفنيون لدينا خدمات استشارات ما قبل البيع الفردية للعملاء، وفهمًا متعمقًا لظروف شبكة الطاقة الخاصة بالعميل، وسيناريوهات التطبيق، ومتطلبات إمدادات الطاقة ومساحة التثبيت، وإجراء تحليل مفصل للطلب لتقديم اقتراحات اختيار المنتج المستهدف.
2. دعم مدروس في المبيعات وتتبع الإنتاج: بعد تأكيد الطلب، نقوم بتعيين مدير عملاء خاص للعميل، والذي يوفر خدمات تتبع تقدم الإنتاج في الوقت الفعلي، ويرسل صورًا ومقاطع فيديو لتقدم الإنتاج إلى العميل كل أسبوع، ويخطر العميل بأي مشاكل في الإنتاج في الوقت المناسب، مما يضمن حق العميل في المعرفة.
3. الصيانة الشاملة لما بعد البيع ومعالجة الأخطاء: لدينا خط ساخن للخدمة الفنية دون انقطاع على مدار 24 ساعة وخدمة عملاء عبر الإنترنت (WeChat، WhatsApp، Email)، مع فريق خدمة فني محترف في الخدمة على مدار 24 ساعة في اليوم، وتوفير حلول في الوقت الفعلي لتشغيل معدات العميل والصيانة ومشاكل الأعطال، مع وقت استجابة أقل من ساعة واحدة.
س 1: هل يتطلب المحول المغلق بالكامل تغيير الزيت بشكل منتظم؟
ج: لا، في ظل ظروف التشغيل العادية، لا يلزم تغيير الزيت. يمنع التصميم المغلق بالكامل أكسدة الزيت ودخول الرطوبة بشكل فعال. ومع ذلك، نوصي باختبار عينة الزيت كل 5-8 سنوات لمراقبة حالة العزل.
س2: هل يمكن تركيب المحول في الخارج؟
ج: نعم، إنه مناسب للتركيب الخارجي بتصنيف حماية IP54. لإطالة عمر الخدمة بشكل أكبر، نوصي بإضافة واقي من الشمس والمطر، خاصة في الظروف الجوية القاسية.
س3: هل يتم دعم العملية المتوازية؟
ج: نعم، التشغيل المتوازي ممكن بشرط أن تكون جميع الوحدات لديها معلمات تصنيفية مطابقة، بما في ذلك نسبة الجهد، ومقاومة الدائرة القصيرة، ومجموعة الاتصال، وضمان تسلسل الطور المناسب.
س 4: ما هو وقت التسليم النموذجي؟
ج: بالنسبة للنماذج القياسية، يستغرق التسليم حوالي 30 إلى 45 يومًا. بالنسبة للوحدات ذات السعة الكبيرة أو متطلبات التخصيص الخاصة، ستختلف المهلة الزمنية بناءً على التكوين المحدد. يرجى الاتصال بفريق المبيعات لدينا للحصول على جدول زمني مفصل.
بفضل جودة منتجاتنا المتسقة والخدمة الموثوقة، قمنا ببناء شراكات طويلة الأمد مع العملاء في أكثر من 30 دولة حول العالم. نحن نقدم شروط تجارية مرنة بما في ذلك EXW وFOB وCIF، ونقدم دعمًا لوجستيًا كاملاً - بدءًا من تغليف الصادرات الاحترافي والوثائق الدقيقة وحتى تتبع الشحنات في الوقت الفعلي - مما يضمن وصول طلبك بأمان وفي الوقت المحدد.
مع أكثر من عقد من النمو الاستراتيجي، أسست شركة Jinhand نفسها كشركة رائدة في تصنيع وتوريد المعدات الكهربائية في الصين. تم تجهيز مصنعنا بأحدث التقنيات وخطوط الإنتاج المتقدمة، مما يمكننا من تقديم منتجات عالية الأداء وبأسعار تنافسية. نحن نرحب بالشركاء العالميين لتجربة جودة وقيمة شركة Jinhand - حيث يلبي التميز في التصنيع الصيني المعايير الدولية.
