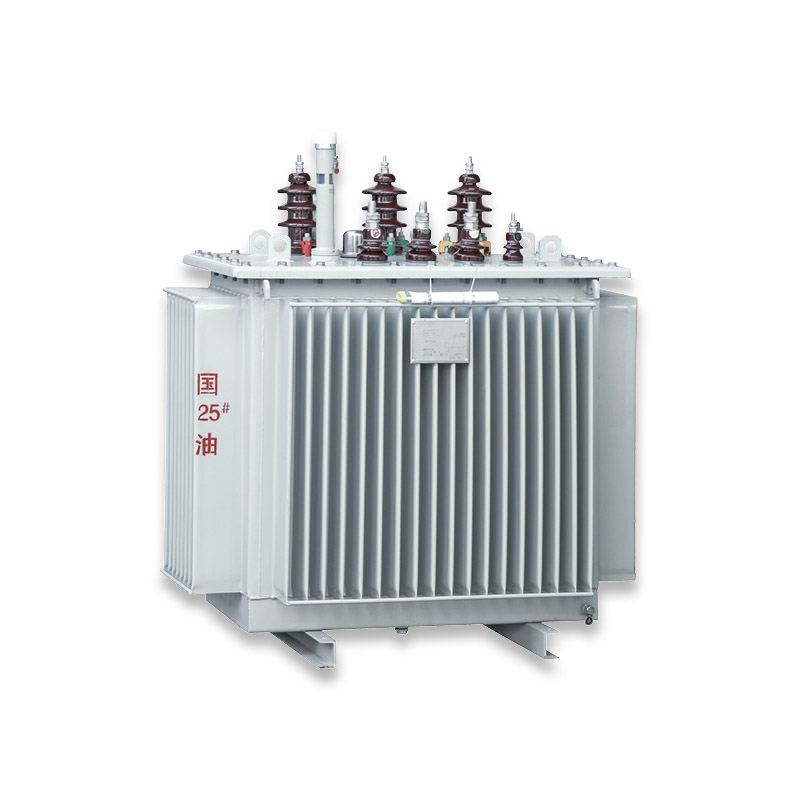

باعتبارها شركة رائدة في مجال تصنيع المعدات الكهربائية في الصين، فإن محول الطاقة الكهربائية الخارجي S13/S22-M من Jinhand Electrical 20kV 30kVA 50kVA هو عبارة عن معدات أساسية لتوزيع الطاقة الخارجية مخصصة تم تطويرها لنقاط الألم في المحولات الخارجية التقليدية مثل ضعف القدرة على التكيف البيئي، وارتفاع تكاليف الصيانة، وارتفاع استهلاك الطاقة. اعتماد التصميم الكهرومغناطيسي المتقدم، واختيار المواد عالية الجودة، والتحسين الهيكلي الكامل، تم تصميم هذا المحول لأنظمة الطاقة الصناعية الخارجية 50 هرتز، ويدعم مدخلات الجهد العالي 6 / 6.3 / 6.6 / 10 / 10.5 / 11 كيلو فولت ومخرج ثابت منخفض الجهد 0.4 كيلو فولت، متوافق مع مجموعات الاتصال المزدوجة Yyn0 وDyn11.
| القدرة المقدرة | مجموعة الجهد (كيلو فولت) نطاق التنصت العالي للضغط المنخفض ضغط الجهد العالي | ConnectionGrouplabel | عدم التحميل (ث) | مقاومة الدائرة القصيرة | وزن | الأبعاد الخارجية | مقياس التتبع | |||||
| زيت | الوزن الإجمالي | طول | عرض | ارتفاع | ||||||||
| 30 | 66.36.61010.511 | ±5% أو ±2×2.5% | 0.4 | Yyn0 Dyn11 | 80 | 4 | 65 | 250 | 705 | 445 | 850 | 400×400 |
| 50 | 100 | 75 | 320 | 745 | 500 | 880 | 400×400 | |||||
| 63 | 110 | 85 | 375 | 775 | 515 | 965 | 400×400 | |||||
| 80 | 130 | 95 | 425 | 790 | 590 | 985 | 400×400 | |||||
| 100 | 150 | 100 | 480 | 820 | 640 | 1005 | 400×400 | |||||
| 125 | 170 | 110 | 540 | 835 | 710 | 1030 | 550×550 | |||||
| 160 | 200 | 120 | 625 | 865 | 740 | 1030 | 550×550 | |||||
| 200 | 240 | 145 | 750 | 1085 | 680 | 1110 | 550×550 | |||||
| 250 | 290 | 160 | 860 | 1175 | 755 | 1130 | 550×550 | |||||
| 315 | 340 | 175 | 980 | 1190 | 765 | 1175 | 550×550 | |||||
| 400 | 410 | 200 | 1180 | 1275 | 825 | 1210 | 660×660 | |||||
| 500 | 480 | 225 | 1350 | 1325 | 880 | 1280 | 660×660 | |||||
| 630 | 570 | 4.5 | 260 | 1580 | 1420 | 935 | 1315 | 660×660 | ||||
| 800 | 700 | 285 | 1835 | 1490 | 985 | 1375 | 820×820 | |||||
| 1000 | 830 | 350 | 2170 | 1690 | 1220 | 1395 | 820×820 | |||||
| 1250 | 970 | 410 | 2645 | 1825 | 1305 | 1460 | 820×820 | |||||
| 1600 | 1170 | 470 | 3240 | 1825 | 1270 | 1515 | 820×820 | |||||
| 2000 | 1380 | 540 | 2860 | 2085 | 1235 | 1715 | 1070×1070 | |||||
| 2500 | 1680 | 600 | 4435 | 2130 | 1255 | 1805 | 1070×1070 | |||||
| نموذج | القدرة المقدرة | مجموعة الأحمال الكهربائية | رمز الاتصال | خسارة عدم التحميل (W) | خسارة تحميل DY (W) | خسارة التحميل YY (W) | عدم التحميل الحالي (٪) | ||
| الضغط العالي | نطاق التنصت | الضغط المنخفض | |||||||
| S22-M-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2×2.5% | 0.4 | Yyn0 Dyn11 | 65 | 455 | 430 | 1.5 |
| S22-M-50/10-NX1 | 50 | 80 | 655 | 625 | 1.3 | ||||
| S22-M-63/10-NX1 | 63 | 90 | 785 | 745 | 1.2 | ||||
| S22-M-80/10-NX1 | 80 | 105 | 945 | 900 | 1.2 | ||||
| S22-M-100/10-NX1 | 100 | 120 | 1140 | 1080 | 1 | ||||
| S22-M-125/10-NX1 | 125 | 135 | 1360 | 1295 | 1.1 | ||||
| S22-M-160/10-NX1 | 160 | 160 | 1665 | 1585 | 1 | ||||
| S22-M-200/10-NX1 | 200 | 190 | 1970 | 1870 | 1 | ||||
| S22-M-250/10-NX1 | 250 | 230 | 2300 | 2195 | 0.9 | ||||
| S22-M-315/10-NX1 | 315 | 270 | 2760 | 2630 | 0.9 | ||||
| S22-M-400/10-NX1 | 400 | 330 | 3250 | 3095 | 0.8 | ||||
| S22-M-500/10-NX1 | 500 | 385 | 3900 | 3710 | 0.8 | ||||
| S22-M-630/10-NX1 | 630 | 460 | 4460 | 0.6 | |||||
| S22-M-800/10-NX1 | 800 | 560 | 5400 | 0.6 | |||||
| S22-M-1000/10-NX1 | 1000 | 665 | 7415 | 0.6 | |||||
| S22-M-1250/10-NX1 | 1250 | 780 | 8640 | 0.5 | |||||
| S22-M-1600/10-NX1 | 1600 | 940 | 10440 | 0.5 | |||||
| S22-M-2000/10-NX1 | 2000 | 1085 | 13180 | 0.5 | |||||
| S22-M-2500/10-NX1 | 2500 | 1280 | 13360 | 0.5 | |||||
1. تصميم مغلق بالكامل بدون صيانة: مزود بمكونات محكمة الغلق بعمر خدمة يصل إلى 30 عامًا، ويعزل الهيكل المغلق بالكامل الزيت الداخلي والمكونات عن الهواء، مما يلغي الحاجة إلى تغيير الزيت بشكل منتظم. لا يلزم سوى اختبار عينة الزيت كل 5-8 سنوات، مما يقلل من أعمال الصيانة بنسبة 90% مقارنة بالمحولات التقليدية المغمورة بالزيت - وهي مثالية لمحطات توزيع الطاقة الخارجية غير المأهولة.
2. كفاءة طاقة عالية للغاية وخسارة منخفضة: متوافقة مع معايير كفاءة الطاقة الوطنية من الدرجة الأولى وتتجاوزها بنسبة 30%، وتتميز موديلات 30 كيلو فولت أمبير/50 كيلو فولت أمبير بخسارة منخفضة للغاية في حالة عدم التحميل تبلغ 80 وات/100 وات وفقدان حمل محسن. عند حمل بنسبة 80%، توفر السلسلة ما يصل إلى 18,000 كيلووات ساعة من الكهرباء سنويًا للنماذج ذات السعة الكبيرة، مع انخفاض تيار عدم التحميل مما يؤدي إلى تحسين عامل الطاقة إلى 0.96 وتقليل فقدان الطاقة التفاعلية بشكل أكبر.
3. حماية IP54 والقدرة على التكيف مع البيئة القاسية: معتمد بتصنيف حماية IP54 ضد الغبار والماء، مقترنًا بطبقة مزدوجة مضادة للتآكل على الخزان الفولاذي، يتمتع المحول بمقاومة رش الملح ≥1000 ساعة. إنه يعمل بثبات في البيئات الخارجية ذات الغبار العالي (≥80mg/m³)، الرطوبة العالية (RH≥95%)، التآكل الخفيف، ودرجة الحرارة الواسعة (-25°C~+45°C)، مما يحقق مصدر طاقة موثوق به في جميع الأحوال الجوية.
1. تكنولوجيا اللحام الآلي الآلي: يعتمد الخزان الفولاذي اللحام الآلي الآلي الصناعي مع تغطية كاملة لشقوق اللحام ودقة اللحام ≥0.1mm. إنه يحقق معدل تسرب الزيت 0، مما يضمن إحكام الهيكل المغلق بالكامل ويضع أساسًا متينًا للتشغيل بدون صيانة على المدى الطويل.
2. القطع والتكديس الدقيق للقلب باستخدام الحاسب الآلي: يستخدم معدات القطع الأساسية لفولاذ السيليكون الدقيقة باستخدام الحاسب الآلي مع خطأ قطع أقل من أو يساوي 0.05 مم، وتقنية التراص الأوتوماتيكية لضمان كثافة التصفيح الأساسية موحدة. وهذا يقلل من فقدان النواة وضوضاء الاهتزاز المغناطيسي، مما يحسن كفاءة الطاقة والاستقرار التشغيلي للمحول.
3. عملية تعبئة وتجفيف الزيت بالفراغ: تعتمد عملية تعبئة وتجفيف الزيت الفراغي بالكامل (درجة الفراغ ≥50Pa) لإزالة الهواء والرطوبة في زيت المحولات وهيكل العزل الداخلي. يؤدي ذلك إلى تحسين أداء العزل والتوصيل الحراري للزيت، وتجنب تقادم العزل والانهيار الناتج عن الرطوبة والهواء.
هيكل مغلق بالكامل ومحكم الغلق لمدة 1.30 عامًا: يستخدم بشكل مبتكر مكونات مانعة للتسرب من المطاط الفلوري عالية الأداء مع عمر خدمة يصل إلى 30 عامًا، مما يتوافق مع تصميم الخزان المغلق بالكامل لعزل زيت المحول الداخلي عن الهواء الخارجي تمامًا. إنه يلغي الحاجة إلى تغيير الزيت بشكل منتظم ويحل مشكلة تسرب الزيت وأكسدة المحولات الخارجية التقليدية.
2. عروات الرفع وفتحات الرافعة الشوكية المتكاملة: تم تصميم الخزان بعروات رفع معززة مدمجة وفتحات للرافعة الشوكية، دون الحاجة إلى ملحقات رفع إضافية للنقل والتركيب. وهو متوافق مع الرافعات الشوكية والرافعات، مما يعمل على تحسين راحة المناولة والتركيب في الموقع الخارجي، خاصة في مساحات التثبيت الخارجية الضيقة.
3. مجموعة الاتصال المزدوجة وتصميم تعديل الصنبور: يدعم كلاً من مجموعات الاتصال Yyn0 وDyn11، مع مبدل الصنبور المدمج على الجانب عالي الجهد (نطاق التعديل ±5%/±2×2.5%). يمكن للمستخدمين ضبط وضع الاتصال وفولطية الخرج بمرونة وفقًا لحالة شبكة الطاقة الفعلية بدون تفكيك وتجميع معقد، مع قدرة قوية على التكيف في الموقع.
1. التغليف الخالي من التبخير المتوافق مع IPPC: يعتمد عبوات خشبية خالية من التبخير وفقًا لمعايير التصدير (معتمدة من IPPC)، مع رغوة ممتصة للصدمات ومضادة للتصادم داخل صندوق التغليف وفيلم بلاستيكي مقاوم للرطوبة يغلف جسم المحول. إنه يضمن عدم تعرض المنتج للتلف أثناء النقل البحري والبري لمسافات طويلة ويلبي متطلبات تغليف الاستيراد لمختلف البلدان.
2. نقل الحاويات المريح: الهيكل المدمج لنماذج 30kVA/50kVA مناسب للتحميل في حاويات قياسية 40GP/40HQ، مع وحدات متعددة قابلة للتحميل في حاوية واحدة لتقليل تكاليف النقل. تتميز العبوة بعلامات واضحة للرفع والنقل والتخزين لتوجيه التعامل الموحد.
3. التتبع اللوجستي في الوقت الحقيقي والتسليم العالمي: التعاون مع شركات الخدمات اللوجستية الدولية المعروفة لتوفير خدمات النقل البحري والبري والجوي متعددة الأوضاع، ودعم EXW/FOB/CIF وشروط التجارة المرنة الأخرى. يتم تتبع عملية النقل بأكملها في الوقت الفعلي، مع خدمة عملاء محترفة تغذي معلومات النقل للعملاء في الوقت المناسب لضمان التسليم في الوقت المحدد.
1. متوافق مع الأساسات الصناعية القياسية: لا يتطلب إنشاء أساس خاص، فقط هناك حاجة إلى أساس خرساني قياسي بقدرة تحمل ≥10t/m²، والذي يمكن بناؤه وفقًا للرسم القياسي الوطني لأساس المحولات الخارجية. وهذا يقلل من فترة البناء والاستثمار الأولي في البناء.
2. التثبيت السريع في الموقع (10 ساعات): يتم تصحيح جميع الوحدات مسبقًا في المصنع، والتركيب في الموقع يشمل فقط تثبيت الأساس، والأسلاك، وأعمال التأريض. يمكن لـ 2-3 كهربائيين إكمال التركيب والتشغيل بالكامل خلال 10 ساعات، دون الحاجة إلى معدات تركيب احترافية، مما يقلل من وقت توقف المشروع.
3. تصميم الرفع والمناولة المتكامل: تم تصميم الخزان بعروات رفع معززة مدمجة وفتحات رافعة شوكية، والتي يمكن رفعها مباشرة بواسطة رافعة أو نقلها بواسطة رافعة شوكية. إنها مناسبة لمساحات التركيب الخارجية الضيقة مثل زوايا الحديقة الصناعية ومحطات شبكة الطاقة الريفية، مما يحسن من راحة التعامل في الموقع.
