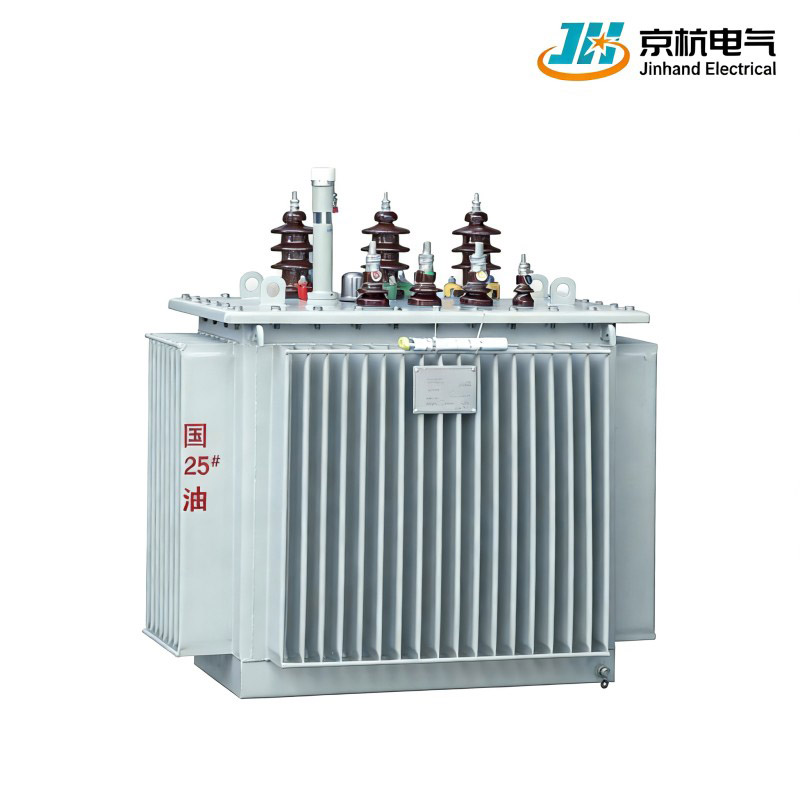

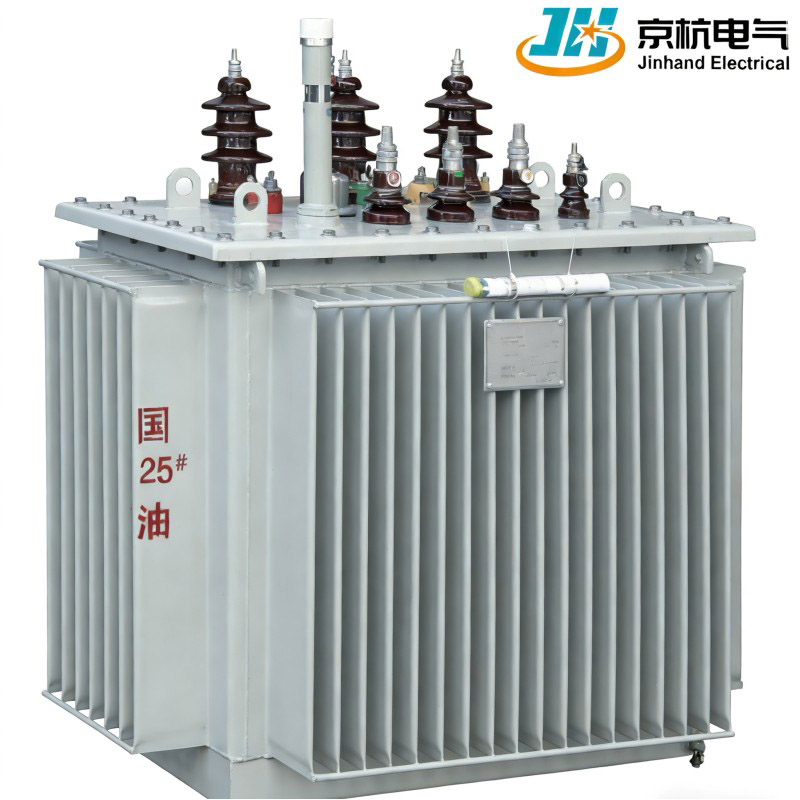

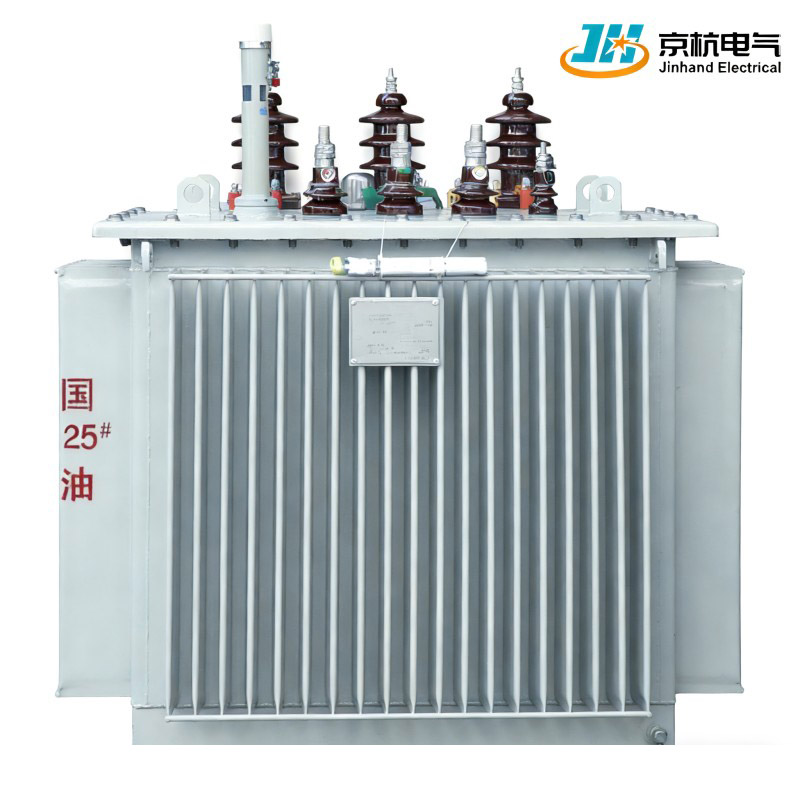

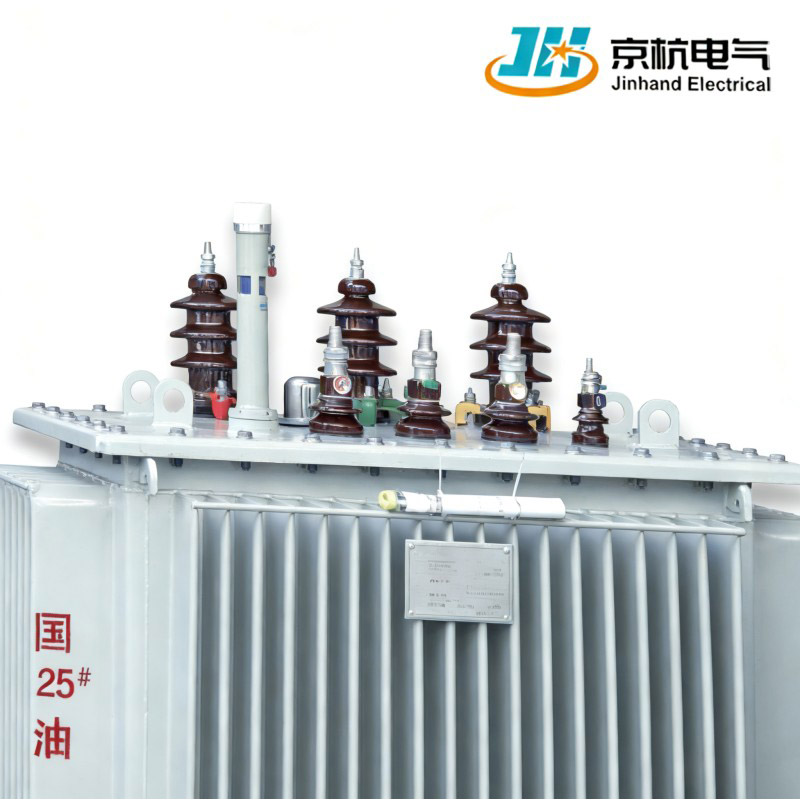

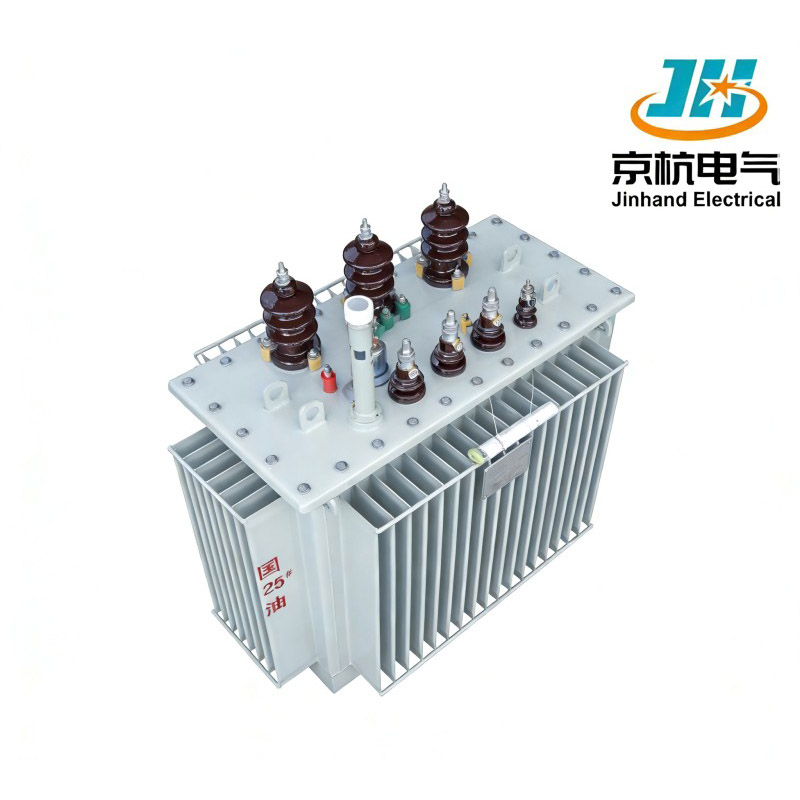

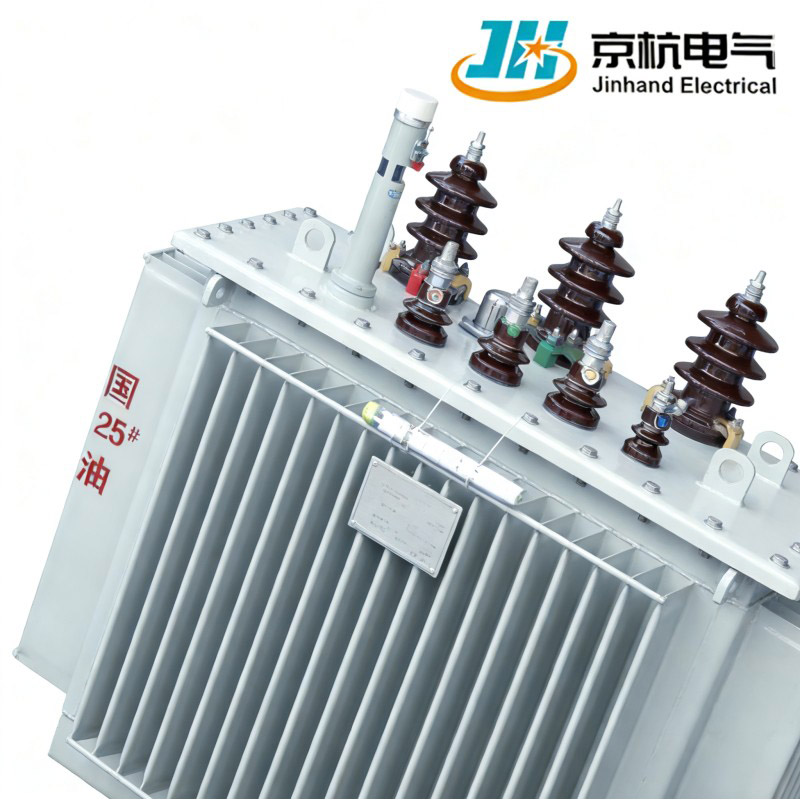

لتوزيع الطاقة بشكل موثوق في البيئات الصعبة - من البترول والمعادن إلى المنشآت الصناعية المحملة بالغبار - اختر محول التبريد الذاتي المغمور بالزيت بقدرة 100 كيلو فولت أمبير من شركة Jinhand Electrical. تم تصميمه لأنظمة 50 هرتز/10 كيلو فولت، وهو يمثل الجودة الموثوقة التي يمكنك توقعها من شركة تصنيع رائدة.
| القدرة المقدرة | مجموعة الجهد (كيلو فولت) نطاق التنصت العالي للضغط المنخفض ضغط الجهد العالي | ConnectionGrouplabel | عدم التحميل (ث) | مقاومة الدائرة القصيرة | وزن | الأبعاد الخارجية | مقياس التتبع | |||||
| زيت | الوزن الإجمالي | طول | عرض | ارتفاع | ||||||||
| 30 | 66.36.61010.511 | ±5% أو ±2×2.5% | 0.4 | Yyn0 Dyn11 | 80 | 4 | 65 | 250 | 705 | 445 | 850 | 400×400 |
| 50 | 100 | 75 | 320 | 745 | 500 | 880 | 400×400 | |||||
| 63 | 110 | 85 | 375 | 775 | 515 | 965 | 400×400 | |||||
| 80 | 130 | 95 | 425 | 790 | 590 | 985 | 400×400 | |||||
| 100 | 150 | 100 | 480 | 820 | 640 | 1005 | 400×400 | |||||
| 125 | 170 | 110 | 540 | 835 | 710 | 1030 | 550×550 | |||||
| 160 | 200 | 120 | 625 | 865 | 740 | 1030 | 550×550 | |||||
| 200 | 240 | 145 | 750 | 1085 | 680 | 1110 | 550×550 | |||||
| 250 | 290 | 160 | 860 | 1175 | 755 | 1130 | 550×550 | |||||
| 315 | 340 | 175 | 980 | 1190 | 765 | 1175 | 550×550 | |||||
| 400 | 410 | 200 | 1180 | 1275 | 825 | 1210 | 660×660 | |||||
| 500 | 480 | 225 | 1350 | 1325 | 880 | 1280 | 660×660 | |||||
| 630 | 570 | 4.5 | 260 | 1580 | 1420 | 935 | 1315 | 660×660 | ||||
| 800 | 700 | 285 | 1835 | 1490 | 985 | 1375 | 820×820 | |||||
| 1000 | 830 | 350 | 2170 | 1690 | 1220 | 1395 | 820×820 | |||||
| 1250 | 970 | 410 | 2645 | 1825 | 1305 | 1460 | 820×820 | |||||
| 1600 | 1170 | 470 | 3240 | 1825 | 1270 | 1515 | 820×820 | |||||
| 2000 | 1380 | 540 | 2860 | 2085 | 1235 | 1715 | 1070×1070 | |||||
| 2500 | 1680 | 600 | 4435 | 2130 | 1255 | 1805 | 1070×1070 | |||||
| نموذج | القدرة المقدرة | مجموعة الأحمال الكهربائية | رمز الاتصال | خسارة عدم التحميل (W) | خسارة تحميل DY (W) | خسارة التحميل YY (W) | عدم التحميل الحالي (٪) | ||
| الضغط العالي | نطاق التنصت | الضغط المنخفض | |||||||
| S22-M-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2×2.5% | 0.4 | Yyn0 Dyn11 | 65 | 455 | 430 | 1.5 |
| S22-M-50/10-NX1 | 50 | 80 | 655 | 625 | 1.3 | ||||
| S22-M-63/10-NX1 | 63 | 90 | 785 | 745 | 1.2 | ||||
| S22-M-80/10-NX1 | 80 | 105 | 945 | 900 | 1.2 | ||||
| S22-M-100/10-NX1 | 100 | 120 | 1140 | 1080 | 1 | ||||
| S22-M-125/10-NX1 | 125 | 135 | 1360 | 1295 | 1.1 | ||||
| S22-M-160/10-NX1 | 160 | 160 | 1665 | 1585 | 1 | ||||
| S22-M-200/10-NX1 | 200 | 190 | 1970 | 1870 | 1 | ||||
| S22-M-250/10-NX1 | 250 | 230 | 2300 | 2195 | 0.9 | ||||
| S22-M-315/10-NX1 | 315 | 270 | 2760 | 2630 | 0.9 | ||||
| S22-M-400/10-NX1 | 400 | 330 | 3250 | 3095 | 0.8 | ||||
| S22-M-500/10-NX1 | 500 | 385 | 3900 | 3710 | 0.8 | ||||
| S22-M-630/10-NX1 | 630 | 460 | 4460 | 0.6 | |||||
| S22-M-800/10-NX1 | 800 | 560 | 5400 | 0.6 | |||||
| S22-M-1000/10-NX1 | 1000 | 665 | 7415 | 0.6 | |||||
| S22-M-1250/10-NX1 | 1250 | 780 | 8640 | 0.5 | |||||
| S22-M-1600/10-NX1 | 1600 | 940 | 10440 | 0.5 | |||||
| S22-M-2000/10-NX1 | 2000 | 1085 | 13180 | 0.5 | |||||
| S22-M-2500/10-NX1 | 2500 | 1280 | 13360 | 0.5 | |||||
1. التصميم الأساسي مختوم بالكامل ولا يحتاج إلى صيانة: البناء المتكامل المحكم بالكامل مع مواد مانعة للتسرب عالية الأداء يزيل شيخوخة الزيت ودخول الرطوبة، مما يقلل من تكرار الصيانة بنسبة تزيد عن 90% مقارنة بالمحولات التقليدية المفتوحة.
2. كفاءة عالية للغاية وخسارة منخفضة: يعتمد صفائح فولاذية من السيليكون منخفضة الخسارة ولفائف نحاسية كاملة، مع تقليل فقدان الحمل بنسبة 30% وتحسين فقدان الحمل بنسبة 25% وفقًا لمعايير كفاءة الطاقة الوطنية من الدرجة الأولى، مما يقلل استهلاك الطاقة على المدى الطويل بشكل كبير.
3. توافق الجهد الكهربي الواسع: يدعم إدخال الجهد العالي 6/6.3/6.6/10/10.5/11kV وإخراج الجهد المنخفض 0.4kV، مع تعديل الصنبور ±5%/±2×2.5%، والتكيف مع 95% من سيناريوهات تقلب جهد شبكة الطاقة الصناعية.
4. حماية IP54 والقدرة على التكيف مع البيئة القاسية: يتيح الأداء المقاوم للغبار والماء والمقاوم للتآكل التشغيل المستقر في الغبار العالي (≥80mg/m³)، والرطوبة العالية (RH≥95%)، وبيئات الغاز المسببة للتآكل، مما يحل نقطة الألم للتشغيل غير المستقر للمحولات التقليدية في الظروف القاسية.
1. الحد الأدنى من تكاليف الصيانة اليومية: الهيكل المغلق بالكامل يعزل الزيت العازل عن الهواء، ويتجنب الأكسدة والاستحلاب. اختبار عينة الزيت مطلوب فقط كل 5-8 سنوات (لا يوجد تغيير زيت للزيت المؤهل)، مما يوفر تكلفة استبدال الزيت والتشغيل اليدوي (حوالي 500-1000 دولار لكل تغيير زيت للمحولات التقليدية).
2. انخفاض تكاليف استهلاك الطاقة: بالنسبة لنموذج 1000 كيلو فولت أمبير، يبلغ توفير الطاقة السنوي حوالي 8000 كيلووات ساعة تحت معدل تحميل 80%، مما يعني توفيرًا سنويًا في تكلفة الكهرباء يتراوح بين 800 دولار أمريكي و1200 دولار أمريكي (استنادًا إلى سعر الكهرباء الصناعية الذي يتراوح بين 0.1 دولار أمريكي و0.15 دولار أمريكي لكل كيلووات ساعة).
3. انخفاض تكاليف الأعطال والاستبدال: يقلل من تكرار استبدال المعدات، وتجنب التكلفة الرأسمالية لشراء المحولات وتركيبها كل 10-15 سنة للمنتجات التقليدية.
1. النقل المريح: التخطيط المعقول للمكونات الداخلية والأبعاد الخارجية المحسنة تجعل المنتج سهل التحميل والتفريغ. تم تثبيت الآلة بالكامل بأقواس مضادة للصدمات، والخزان مجهز بعروات رفع وفتحات للرافعة الشوكية، مناسب للنقل البري والبحري والسكك الحديدية.
2. تركيب بسيط وسريع: يتم تصحيح جميع المحولات بالكامل في المصنع (بما في ذلك تعديل الجهد واختبار العزل واختبار عدم التحميل)، ويمكن تشغيلها فقط عن طريق الأسلاك في الموقع والتركيب الثابت، مما يقلل وقت تصحيح الأخطاء في الموقع بأكثر من 70% (يمكن إكمال التثبيت خلال 4-8 ساعات لنموذج قياسي واحد).
3. الدعم الشامل في الموقع: بالنسبة للنماذج ذات السعة الكبيرة (≥800kVA) أو عملاء المشروع الرئيسيين، نرسل مهندسين تقنيين محترفين إلى الموقع لتقديم إرشادات التثبيت الفردية، بما في ذلك فحص الأساس وتصحيح أخطاء الأسلاك وقبول التشغيل.
1. عملية موثوقة في بيئات متنوعة: هيكل مغلق بالكامل يمنع الغبار من الدخول إلى القلب الداخلي واللفات. تم تصميم الغلاف الخارجي بفجوات مقاومة للغبار، مما يضمن تبديد الحرارة الطبيعي مع تجنب تراكم الغبار، ويمكن أن يعمل بثبات في ورش المعادن والنسيج بتركيز غبار ≥80mg/m³ لفترة طويلة.
2. أداء ممتاز ضد الفقدان ومقاوم للشيخوخة: تتميز صفائح فولاذ السيليكون المدرفلة على البارد عالية الجودة مع فقدان منخفض للحديد ولفائف نحاسية عالية النقاء خالية من الأكسجين بثبات حراري ممتاز وموصلية كهربائية ممتازة، ويستخدم نظام العزل مواد عازلة من الفئة H (مقاومة درجة الحرارة 180 درجة مئوية)، ومقاومة فعالة للشيخوخة الحرارية الناجمة عن التشغيل طويل الأمد.
3. استقرار تشغيلي عالي للغاية: يحتوي المنتج على اختبار ثبات التشغيل بدون تحميل لمدة ≥1000 ساعة واختبار تشغيل مستمر للحمل الكامل لمدة ≥500 ساعة في المصنع، مع عدم وجود ارتفاع غير طبيعي في درجة الحرارة أو الضوضاء أو الاهتزاز (الضوضاء ≥55dB على مسافة 1 متر).
1. تكنولوجيا التصنيع والمعالجة الدقيقة المتقدمة: تعتمد عمليات القص والطي باستخدام الحاسب الآلي، والتصفيح خطوة بخطوة، وعمليات التلدين الفراغي، مع فجوة التصفيح الأساسية ≥0.05 مم، مما يقلل من فقدان الحديد بنسبة 15% ويحسن التوصيل المغناطيسي بشكل كبير.
2. نظام صارم وشامل لمراقبة الجودة: لقد أنشأنا نظام مراقبة جودة كامل العملية يغطي شراء المواد الخام، ومعالجة الإنتاج، وتجميع المنتج، واختبار المنتج النهائي، وفقًا لمعايير نظام إدارة الجودة ISO9001، مع 16 رابط فحص الجودة و3 عقد فحص كامل:
3. مزايا التكنولوجيا الأساسية الرئيسية: يتمتع فريق البحث والتطوير لدينا بحقوق ملكية فكرية مستقلة للتصميم الكهرومغناطيسي للمحول، وتحسين تخطيط القلب والملف من خلال تحليل محاكاة العناصر المحدودة، وتحقيق المطابقة المثالية للخسارة والحجم.
إن ثقة عملائنا في أكثر من 30 دولة هي شهادة على جودة منتجاتنا الاستثنائية والخدمة المتفانية. لضمان تسليم سلس وآمن أينما كنت، نقدم شروط تجارية مرنة مثل EXW وFOB وCIF، إلى جانب تغليف الصادرات الاحترافي والتوثيق الشامل والتتبع اللوجستي الموثوق.
بعد أكثر من عقد من التطوير الاستراتيجي، أصبحت Jinhand شركة صينية رائدة في مجال المعدات الكهربائية. ينتج مصنعنا المتقدم منتجات عالية الجودة بأسعار تنافسية. نحن ندعوك لاختيار Jinhand.
