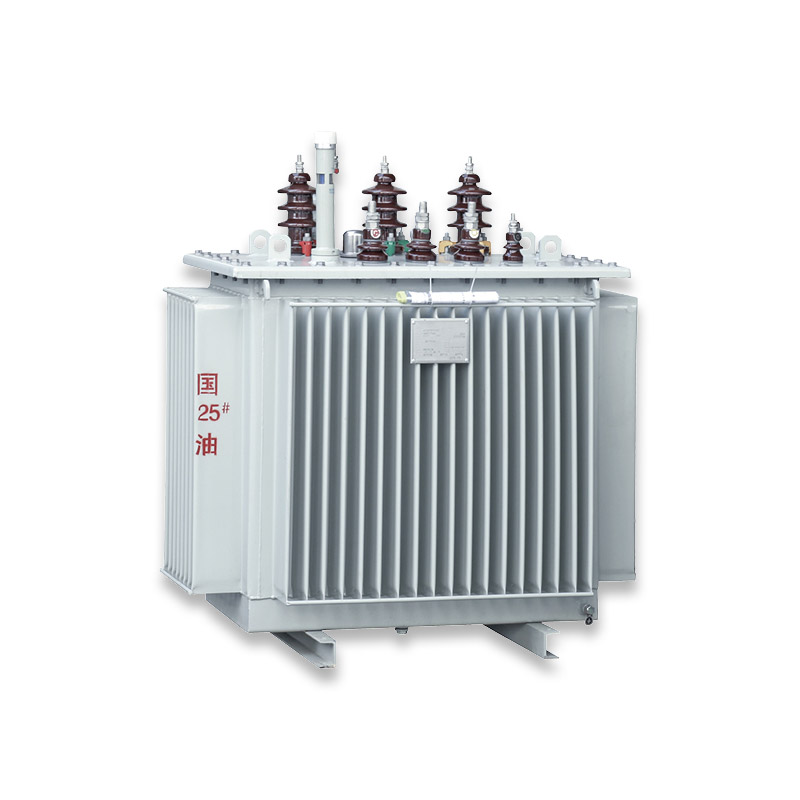

يمثل محول التوزيع المغمور بالزيت 1600kVA التزام شركة Jinhand Electrical بالجودة والابتكار في تكنولوجيا توزيع الطاقة. تم تصميم هذا المحول خصيصًا لأنظمة الطاقة 50 هرتز/10 كيلو فولت، وهو يتفوق في البيئات الصناعية القاسية حيث تكون الموثوقية أمرًا بالغ الأهمية.
1. البناء مختوم بالكامل: العزلة الكاملة عن الغلاف الجوي تمنع شيخوخة الزيت ودخول الرطوبة.
2. تشغيل بدون صيانة: لا يلزم تغيير الزيت أو الترشيح أو الصيانة الدورية.
3. توافق الجهد الكهربي الواسع: يدعم خيارات متعددة للجهد العالي (6 كيلو فولت، 6.3 كيلو فولت، 6.6 كيلو فولت، 10 كيلو فولت، 10.5 كيلو فولت، 11 كيلو فولت).
4. أداء بيئي قوي: حماية IP54، مناسبة للبيئات عالية الغبار والرطوبة والتآكل.
| القدرة المقدرة | مجموعة الجهد (كيلو فولت) نطاق التنصت العالي للضغط المنخفض ضغط الجهد العالي | ConnectionGrouplabel | عدم التحميل (ث) | مقاومة الدائرة القصيرة | وزن | الأبعاد الخارجية | مقياس التتبع | |||||
| زيت | الوزن الإجمالي | طول | عرض | ارتفاع | ||||||||
| 30 | 66.36.61010.511 | ±5% أو ±2×2.5% | 0.4 | Yyn0 Dyn11 | 80 | 4 | 65 | 250 | 705 | 445 | 850 | 400×400 |
| 50 | 100 | 75 | 320 | 745 | 500 | 880 | 400×400 | |||||
| 63 | 110 | 85 | 375 | 775 | 515 | 965 | 400×400 | |||||
| 80 | 130 | 95 | 425 | 790 | 590 | 985 | 400×400 | |||||
| 100 | 150 | 100 | 480 | 820 | 640 | 1005 | 400×400 | |||||
| 125 | 170 | 110 | 540 | 835 | 710 | 1030 | 550×550 | |||||
| 160 | 200 | 120 | 625 | 865 | 740 | 1030 | 550×550 | |||||
| 200 | 240 | 145 | 750 | 1085 | 680 | 1110 | 550×550 | |||||
| 250 | 290 | 160 | 860 | 1175 | 755 | 1130 | 550×550 | |||||
| 315 | 340 | 175 | 980 | 1190 | 765 | 1175 | 550×550 | |||||
| 400 | 410 | 200 | 1180 | 1275 | 825 | 1210 | 660×660 | |||||
| 500 | 480 | 225 | 1350 | 1325 | 880 | 1280 | 660×660 | |||||
| 630 | 570 | 4.5 | 260 | 1580 | 1420 | 935 | 1315 | 660×660 | ||||
| 800 | 700 | 285 | 1835 | 1490 | 985 | 1375 | 820×820 | |||||
| 1000 | 830 | 350 | 2170 | 1690 | 1220 | 1395 | 820×820 | |||||
| 1250 | 970 | 410 | 2645 | 1825 | 1305 | 1460 | 820×820 | |||||
| 1600 | 1170 | 470 | 3240 | 1825 | 1270 | 1515 | 820×820 | |||||
| 2000 | 1380 | 540 | 2860 | 2085 | 1235 | 1715 | 1070×1070 | |||||
| 2500 | 1680 | 600 | 4435 | 2130 | 1255 | 1805 | 1070×1070 | |||||
| نموذج | القدرة المقدرة | مجموعة الأحمال الكهربائية | رمز الاتصال | خسارة عدم التحميل (W) | خسارة تحميل DY (W) | خسارة التحميل YY (W) | عدم التحميل الحالي (٪) | ||
| الضغط العالي | نطاق التنصت | الضغط المنخفض | |||||||
| S22-M-30/10-NX1 | 30 | 66.36.61010.511 | ±5%±2×2.5% | 0.4 | Yyn0 Dyn11 | 65 | 455 | 430 | 1.5 |
| S22-M-50/10-NX1 | 50 | 80 | 655 | 625 | 1.3 | ||||
| S22-M-63/10-NX1 | 63 | 90 | 785 | 745 | 1.2 | ||||
| S22-M-80/10-NX1 | 80 | 105 | 945 | 900 | 1.2 | ||||
| S22-M-100/10-NX1 | 100 | 120 | 1140 | 1080 | 1 | ||||
| S22-M-125/10-NX1 | 125 | 135 | 1360 | 1295 | 1.1 | ||||
| S22-M-160/10-NX1 | 160 | 160 | 1665 | 1585 | 1 | ||||
| S22-M-200/10-NX1 | 200 | 190 | 1970 | 1870 | 1 | ||||
| S22-M-250/10-NX1 | 250 | 230 | 2300 | 2195 | 0.9 | ||||
| S22-M-315/10-NX1 | 315 | 270 | 2760 | 2630 | 0.9 | ||||
| S22-M-400/10-NX1 | 400 | 330 | 3250 | 3095 | 0.8 | ||||
| S22-M-500/10-NX1 | 500 | 385 | 3900 | 3710 | 0.8 | ||||
| S22-M-630/10-NX1 | 630 | 460 | 4460 | 0.6 | |||||
| S22-M-800/10-NX1 | 800 | 560 | 5400 | 0.6 | |||||
| S22-M-1000/10-NX1 | 1000 | 665 | 7415 | 0.6 | |||||
| S22-M-1250/10-NX1 | 1250 | 780 | 8640 | 0.5 | |||||
| S22-M-1600/10-NX1 | 1600 | 940 | 10440 | 0.5 | |||||
| S22-M-2000/10-NX1 | 2000 | 1085 | 13180 | 0.5 | |||||
| S22-M-2500/10-NX1 | 2500 | 1280 | 13360 | 0.5 | |||||
1. تقنية محكمة الغلق بالكامل ولا تحتاج إلى صيانة: الخزان المحكم الإغلاق يمنع ملامسة الهواء، مما يمنع الأكسدة وامتصاص الرطوبة.
2. القدرة على التكيف البيئي الفائق: طلاء مزدوج الطبقة مضاد للتآكل للبيئات البحرية والكيميائية.
3. كفاءة الطاقة الاستثنائية: خسائر عدم التحميل بنسبة 10-20% أقل من المعايير الوطنية.
4. خيارات التكوين المرنة: 6kV، 6.3kV، 6.6kV، 10kV، 10.5kV، 11kV الخيارات الأساسية.
5. عمر خدمة ممتد: نظام عزل فائق: عزل من الفئة أ مع مناطق رئيسية معززة.
1. الصناديق الخشبية المخصصة للتصدير: تعبئة صالحة للإبحار لجميع وسائط النقل.
2. حماية الرطوبة: طبقة خارجية من البلاستيك المجفف، طبقة خارجية محكمة الغلق.
3. تثبيت مضاد للصدمات: دعامة داخلية تمنع الحركة أثناء النقل.
4. أحكام الرفع: عروات الرفع القياسية لسهولة التعامل.
5. وضع العلامات الواضحة: معلومات المنتج وتعليمات التعامل والتحذيرات.
1. الخزان الثقيل: بناء ألواح فولاذية عالية الجودة
2. التصميم المقوى: الأضلاع الداخلية تعزز السلامة الهيكلية
3. المقاومة الزلزالية: يتحمل شدة الزلازل 8 درجات
4. تحمل الضغط: الخزان يتحمل الضغط الإيجابي 50 كيلو باسكال
5. قوة الرفع: عروات الرفع مصممة بعامل أمان 5x
1. تقادم العزل: عمر التصميم 25 عامًا، معدل التقادم <0.5% في السنة.
2. شيخوخة الزيت: محكم الغلق بالكامل يمنع الأكسدة، الزيت ثابت لمدة تزيد عن 20 عامًا.
3. تقادم الختم: أختام NBR عالية الجودة، عمر الخدمة > 15 عامًا.
4. بدل التآكل: بدل تآكل 2 مم على ألواح الصلب.
1. اختيار المواد: فولاذ سيليكون مستورد عالي النفاذية ومدرفل على البارد وموجه للحبوب.
2. عملية القطع: القص الأوتوماتيكي باستخدام الحاسب الآلي، دقة عالية، نتوءات قليلة.
3. عملية التراص: مفاصل متدرجة، دائرة مغناطيسية محسنة.
4. التلدين: التلدين بالفراغ يزيل الضغط الداخلي.
5. مراقبة الجودة: اختبار فقدان عدم التحميل، اختبار عدم التحميل الحالي، اختبار الانقباض المغناطيسي.
1. مرونة الإنتاج: خطوط إنتاج ذات نماذج مختلطة.
2. الطلبات العاجلة: تتوفر خدمة الطلب السريع (على أساس الرسوم).
3. الدعم الفني: دعم هندسي على مدار الساعة طوال أيام الأسبوع للاستفسارات العاجلة.
4. توفر قطع الغيار: تم تخزين قطع الغيار المهمة للإرسال السريع.
1. لا يوجد تغيير منتظم للزيت والتزود بالوقود: الهيكل المغلق بالكامل يتجنب أكسدة الزيت العازل وتسربه، ولا يلزم تغيير الزيت في ظل التشغيل العادي؛ اختبار عينة الزيت مطلوب فقط كل 5-8 سنوات (التكلفة ≥ 300 دولار/مرة)، مما يوفر تكلفة تغيير الزيت (1500-2500/مرة) وتكلفة التشغيل اليدوي للمحولات التقليدية عالية السعة (مرة واحدة في السنة).
2. لا يوجد إزالة وفحص داخلي للغبار: يلغي الهيكل الداخلي المغلق بالكامل والتصميم المقاوم للغبار IP54 الحاجة إلى الفحص الداخلي الشهري وإزالة الغبار الأسبوعي، مما يقلل من تكلفة أعمال الصيانة اليدوية بأكثر من 85% (توفير حوالي 5000 دولار في تكاليف العمالة السنوية لمحول واحد).
3. انخفاض تكلفة إصلاح الأخطاء: يؤدي التحكم الصارم في الجودة والتصميم متعدد الحماية إلى معدل خطأ سنوي أقل من 0.4%، وقطع الغيار عالمية ومنخفضة التكلفة؛ فترة الضمان هي 3 سنوات، وتتحمل الشركة المصنعة جميع تكاليف الإصلاح خلال فترة الضمان، مما يتجنب مصاريف الصيانة الإضافية للعملاء.
1. التصميم الهيكلي القياسي لسهولة التحميل والتفريغ: تم تجهيز الخزان بعروات رفع ثابتة معززة وفتحات للرافعة الشوكية، وهي مناسبة للرفع بالرافعة والنقل بالرافعة الشوكية الثقيلة. مركز الثقل العام منخفض، ويتم اعتماد التصميم الثابت المضاد للانزلاق والمضاد للسقوط داخل العبوة، لتجنب الأضرار الهيكلية وتسرب الزيت الناجم عن الاهتزاز أثناء النقل لمسافات طويلة.
2. تغليف الصادرات الاحترافي يفي بالمعايير الدولية: بالنسبة للنقل المحلي، يتم تعبئته بغشاء مقاوم للرطوبة + وسادة فقاعية عالية الكثافة + إطار خشبي مقوى؛ بالنسبة للشحن الدولي، فهي تعتمد عبوات خشبية خالية من التبخير (تلبي معايير IPPC) مع معالجة مقاومة للرطوبة والصدمات ومضادة للتآكل بالداخل، وتتميز العبوة بعلامات نقل دولية واضحة (هشة، مضادة للانقلاب، تحذير من الجهد العالي، حد الوزن).
3. متوافقة مع مواصفات تحميل الحاويات: تم تصميم الأبعاد الخارجية بما يتماشى مع متطلبات التحميل للحاويات القياسية 20GP/40GP، والتي يمكن تحميلها ونقلها في الماكينة بالكامل دون تفكيكها، وتجنب رسوم النقل الإضافية كبيرة الحجم/الوزن الزائد وتقليل تكاليف النقل بحوالي 25%.
4. شبكة التعاون اللوجستي العالمية: أنشأت شركة Jinhand Electrical علاقات تعاونية طويلة الأمد مع شركات لوجستية دولية معروفة (Maersk، COSCO، CMA CGM، وما إلى ذلك)، والتي يمكنها توفير خدمات النقل من الباب إلى الباب للعملاء في أكثر من 30 دولة ومنطقة، وتحقيق تتبع في الوقت الفعلي للمعلومات اللوجستية من خلال منصة الخدمات اللوجستية الرسمية.
س1: ما الفرق بين سلسلتي S13 وS22؟
ج: سلسلة S22 هي نسخة مطورة موفرة للطاقة مع فقد أقل بنسبة 10-15% في حالة عدم التحميل مقارنةً بـ S13، وتلبي معايير GB 20052-2020 لكفاءة الطاقة من المستوى 1.
س2: هل يتطلب المحول المغلق بالكامل تغيير الزيت بشكل منتظم؟
ج: لا، في الظروف العادية، لا يلزم تغيير الزيت. التصميم المغلق بالكامل يمنع شيخوخة الزيت. يوصى باختبار عينة الزيت كل 5-8 سنوات للمراقبة.
Q3: هل هي مناسبة للتركيب في الهواء الطلق؟
ج: نعم، مع تصنيف الحماية IP54، فهو مناسب للتركيب الخارجي. يوصى بإضافة واقي من الشمس/المطر لإطالة عمر الخدمة.
س 4: هل يمكن أن تعمل بالتوازي؟
ج: نعم، بشرط تطابق المعلمات المقدرة (نسبة الجهد، المعاوقة، مجموعة الاتصال) وضمان تسلسل الطور المناسب.
س 5: ما هي مهلة التسليم؟
ج: النماذج القياسية: 30-45 يومًا. بالنسبة للسعة الكبيرة أو المتطلبات الخاصة، تعتمد المهلة الزمنية على التكوين (عادةً 45-60 يومًا).
