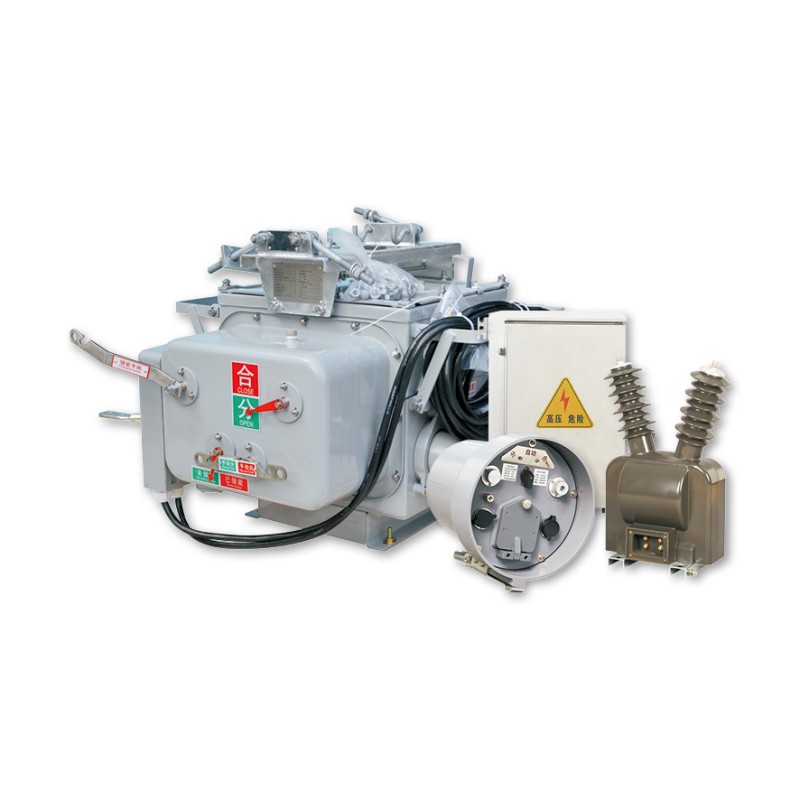

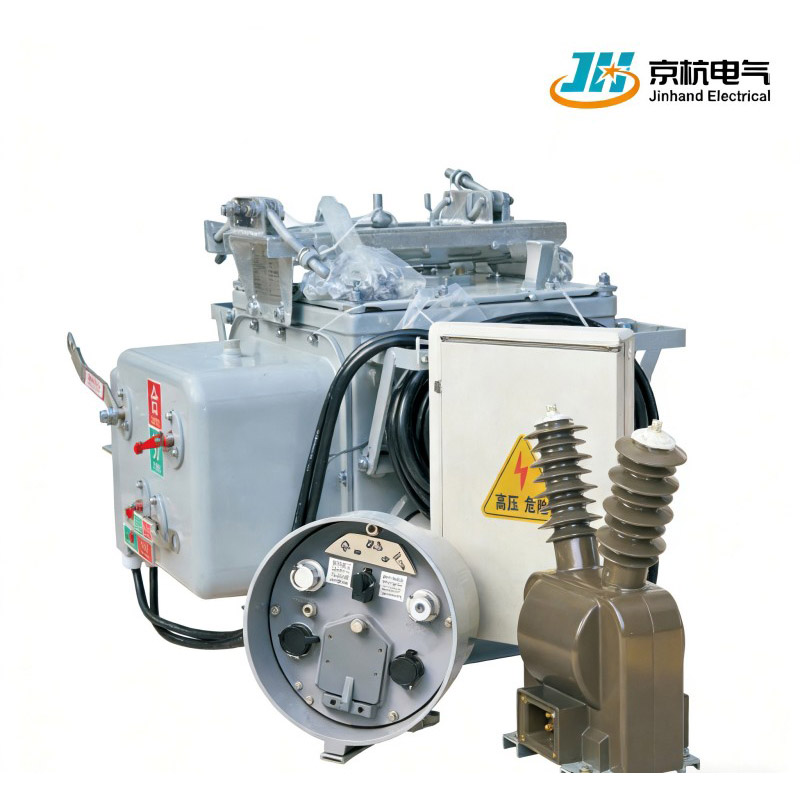

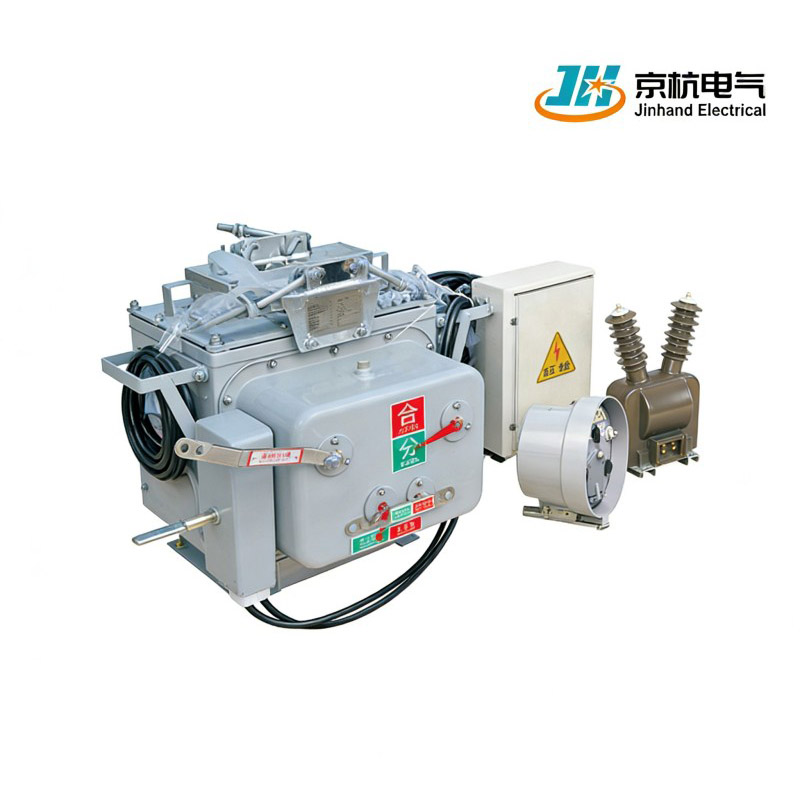

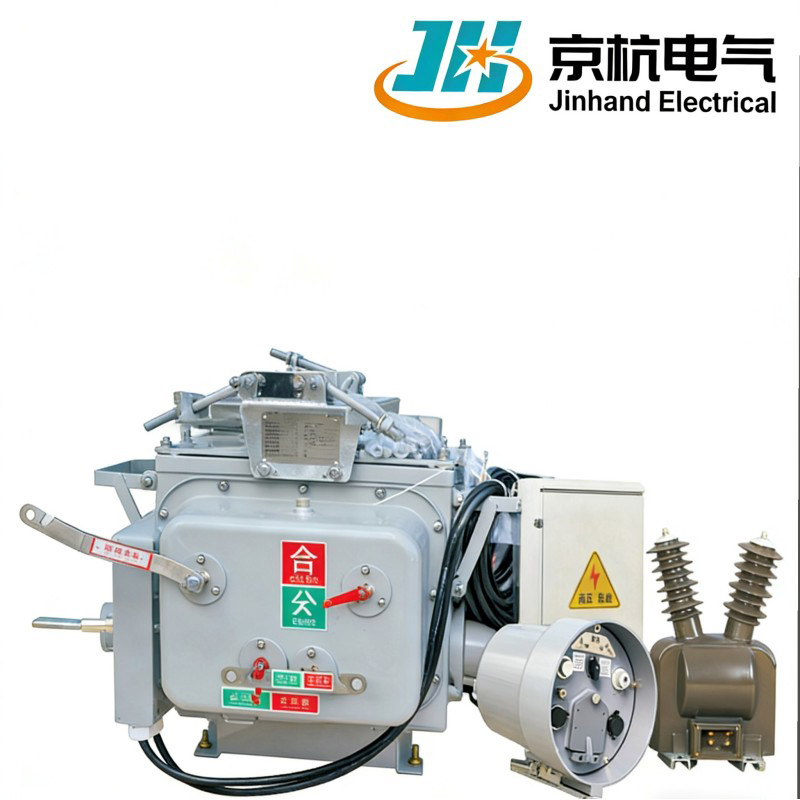

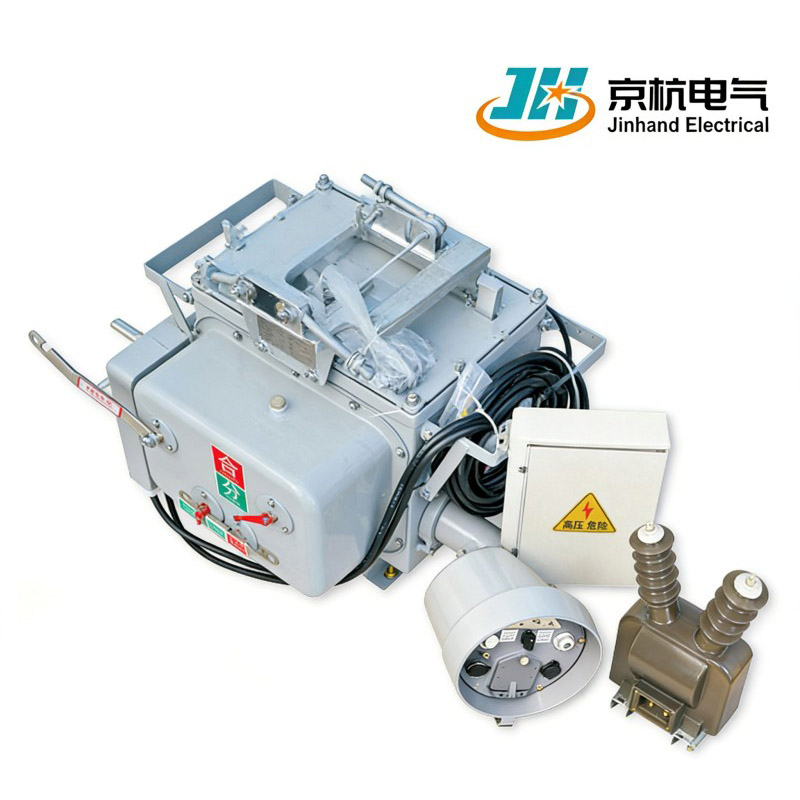

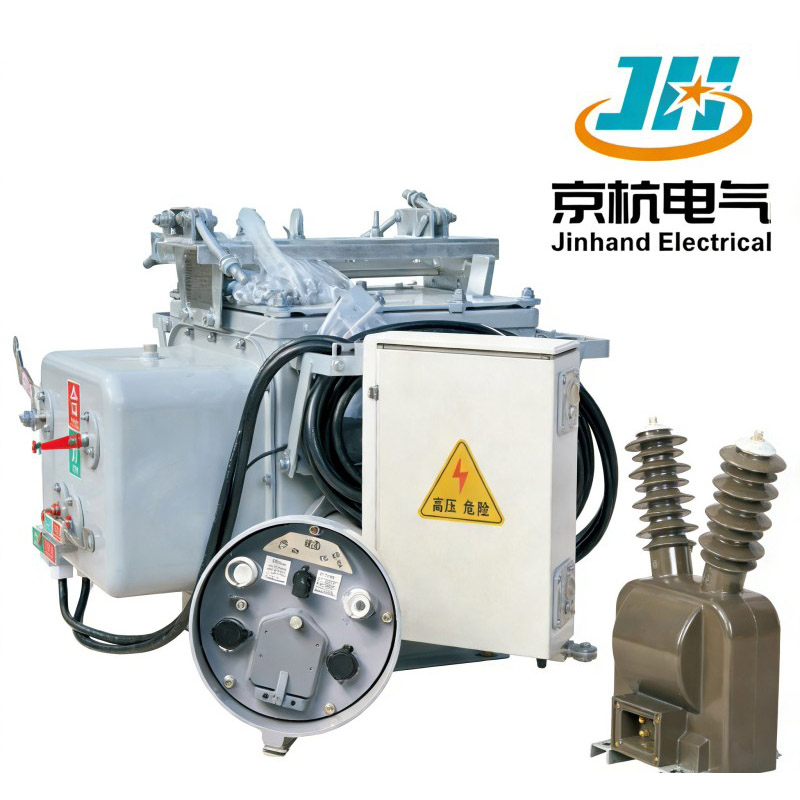

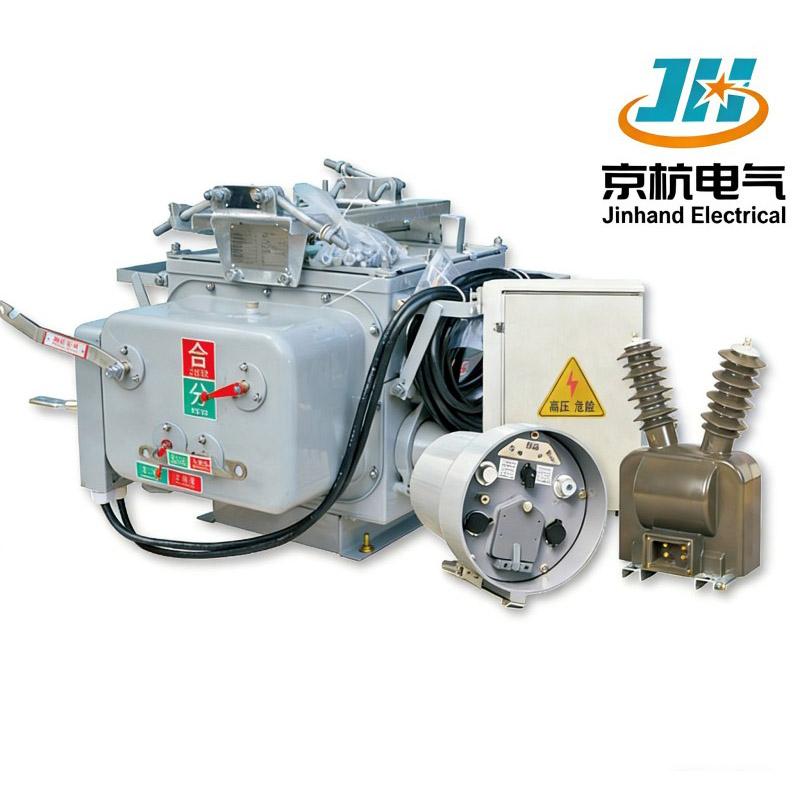

إن قاطع الدائرة الكهربائية المثبت على عمود التوزيع الذكي ZW20A-12، المصنوع بواسطة شركة Jinhand Electrical الصينية، مصمم لأنظمة 12kV/50 هرتز. باعتبارنا مصنعًا وموردًا رائدًا، فإننا نقدم هذا الحل المتكامل مع أجهزة استشعار عالية الدقة لأتمتة التوزيع وإدارة فقد الخط ومعالجة الأخطاء.
1. التصميم المتكامل: يتميز قاطع الدائرة بتصميم متكامل تمامًا مع أجهزة استشعار الجهد والتيار عالية الدقة، مما يعزز الأداء العام ويقلل من تعقيد التثبيت.
2. دعم التوزيع الذكي: يلبي متطلبات أنظمة التوزيع الذكية، مما يتيح الإدارة الفعالة لفقد الخط، وأتمتة وحدة التغذية، والتعامل مع أخطاء التأريض أحادية الطور ذات التيار الصغير.
3. التثبيت المرن: مناسب للتركيب في نقاط مختلفة مثل نقاط القسم، ونقاط التعادل، وخطوط الفروع، ورؤوس مخرج المستخدم على الخطوط الهوائية 10 كيلو فولت، مما يوفر تنوعًا في التطبيق.
| مشروع | وحدة | المعلمة | ||
| الجهد المقنن | كيلو فولت | 12 | ||
| التصنيف الحالي | A | 630 | ||
| التردد المقدر | هرتز | 50 | ||
| مستوى العزل المقدر | الدائرة الرئيسية 1 دقيقة تردد الطاقة تحمل الجهد | من مرحلة إلى مرحلة ومن مرحلة إلى الأرض | كيلو فولت | 42 |
| فجوة الاتصال | 48 | |||
| دفعة البرق تحمل الجهد (الذروة) | من مرحلة إلى مرحلة ومن مرحلة إلى الأرض | 75 | ||
| فجوة الاتصال | 85 | |||
| الدائرة الثانوية 1 دقيقة تردد الطاقة تحمل الجهد | 2 | |||
| تصنيف تيار كسر الدائرة القصيرة (RMS) | كيلو فولت | 20、25 | ||
| مكون التيار المستمر لتيار كسر الدائرة القصيرة المقدر | % | 51 | ||
| ثابت وقت التيار المستمر لتيار كسر الدائرة القصيرة المقدر | آنسة | 45 | ||
| تصنيف ماس كهربائى صنع الحالي (الذروة) | كا | 50、63 | ||
| تصنيف الصمود الحالي لفترة قصيرة (RMS) | كا | 20、25 | ||
| تصنيف الذروة الصمود الحالي | كا | 50、63 | ||
| عدد عمليات كسر الدائرة القصيرة المقدرة | مرات | 30 | ||
| مدة الدائرة القصيرة المقدرة | S | 4 | ||
| الحياة الميكانيكية | مرات | ≥10000 | ||
| SF6 قياس ضغط الغاز | الآلام والكروب الذهنية | 0 | ||
1. القياس والتحكم المتقدم: يتميز بإمكانية تسجيل أخطاء الخط (SOE)، والتي تلتقط توقيت الأخطاء وطبيعتها (التأريض أو ماس كهربائي)، مما يساعد في استكشاف الأخطاء وإصلاحها والصيانة بشكل فعال.
2. أداء الختم الموثوق به: مجهز بتقنية غلاف الختم الناضجة التي تتميز بتصنيف حماية IP67، مما يضمن الختم القوي، وضيق الهواء العالي، والقوة الميكانيكية من خلال تقنية التشكيل بتمديد القالب بخطوة واحدة.
3. تشغيل بدون صيانة: يتم إغلاق المكونات في غاز SF6 عند ضغط قياس صفر، مما يحميها من التأثيرات البيئية ويضمن التشغيل المستقر والموثوق والخالي من الصيانة.
4. أداء عزل ممتاز: يدعم توصيلات الكابلات للخطوط الواردة والصادرة، باستخدام البطانات الزاوية من مطاط السيليكون السائل الحاصلة على براءة اختراع لتحقيق تباعد طور يبلغ 280 مم، مما يضمن قدرات عزل خارجية فائقة.
1. التصميم المتكامل الذكي: تدعم أجهزة استشعار الجهد والتيار المدمجة عالية الدقة أتمتة التوزيع وإدارة فقدان الخط ومعالجة الأخطاء.
2. الموثوقية العالية وأداء الكسر: تيار كسر الدائرة القصيرة يصل إلى 20/25 كيلو أمبير، والعمر الميكانيكي يتجاوز 10000 عملية، ومناسب لسيناريوهات التبديل المتكررة.
3. تكوين التثبيت المرن: مناسب لمواقع مختلفة على الخطوط الهوائية 10 كيلو فولت، مثل نقاط القسم، ونقاط التعادل، والخطوط الفرعية، ومنافذ المستخدم، مما يدعم أوضاع الشبكات المتعددة.
4. عزل SF₆ بدون صيانة: عزل غاز SF₆ بمقياس صفر، هيكل مغلق بالكامل مع تصنيف حماية عالي، قابل للتكيف مع البيئات الخارجية القاسية.
5. القدرة على معالجة الأعطال الأرضية ذات التيار الصغير: قادرة على اكتشاف وعزل الأعطال الأرضية أحادية الطور، مما يحسن موثوقية مصدر الطاقة في شبكات التوزيع.
1. لا يحتاج إلى صيانة طوال دورة الحياة: تصميم العزل المختوم بـ SF₆ يلغي الحاجة إلى تجديد الغاز بشكل منتظم أو استبدال العزل، مما يقلل بشكل كبير من جهد الصيانة.
2. المراقبة والتشخيص عن بعد: تدعم واجهات الاتصال المتكاملة تحميل البيانات عن بعد وتنبيهات الأخطاء، مما يتيح الصيانة القائمة على الحالة ويقلل من تكرار الفحص في الموقع.
3. التصميم المعياري والقابل للتبديل: تدعم الوحدات الوظيفية الاستبدال السريع في الموقع، مما يقلل من وقت التوقف عن العمل ويحسن كفاءة الصيانة.
1. التثبيت القياسي المثبت على القطب: يتم توفير مجموعة كاملة من أقواس التثبيت والتجهيزات والملحقات لسهولة التركيب على هياكل الأعمدة المختلفة.
2. تصميم خفيف الوزن وصغير الحجم: هيكل عام مدمج مع وزن محسّن لسهولة النقل والتركيب أثناء العمل الجوي.
3. الخبرة اللوجستية العالمية: يتم تصديرها إلى أكثر من 30 دولة، على دراية بمعايير الشحن الدولية، وتوفير التعبئة والتغليف الاحترافية ودعم التخليص الجمركي.
1. القدرة على التكيف البيئي العالي: تشغيل مستقر في درجات حرارة تتراوح من -40 درجة مئوية إلى +70 درجة مئوية وارتفاعات تصل إلى 4000 متر، مع تصنيف حماية يصل إلى IP67.
2. أداء عزل كهربائي قوي: نبض البرق يتحمل الجهد 85 كيلو فولت، تردد الطاقة يتحمل الجهد 48 كيلو فولت، مناسب للبيئات القاسية مثل المناطق المعرضة للعواصف الرعدية والرطبة.
3. هيكل ميكانيكي قوي: غلاف مصنوع من سبائك الألومنيوم عالية القوة مع معالجة مضادة للتآكل، مقاوم للاهتزاز والرياح، مناسب للتشغيل الخارجي طويل الأمد.
1. خط التجميع الآلي بالكامل: يتم تجميع المكونات الرئيسية باستخدام اللحام الآلي، وتعبئة الغاز الأوتوماتيكية، وعمليات الاختبار لضمان اتساق المنتج.
2. عملية الختم الصارمة: يتم تنفيذ التعبئة والختم بـ SF₆ في بيئة غرف الأبحاث، مع اكتشاف التسرب بمقياس كتلة الهيليوم لضمان الختم مدى الحياة.
3. تكنولوجيا الاستشعار المتكاملة: يتم تغليف أجهزة استشعار الجهد والتيار مع جسم القاطع، وتجنب أخطاء التثبيت المرتبطة بالمحولات الخارجية.
1. التكامل الأساسي والثانوي العميق: تقوم أجهزة الاستشعار المدمجة عالية الدقة بإخراج الإشارات الرقمية مباشرة، مما يحسن دقة القياس وتكامل النظام. 2.منطق التعامل الذكي مع الأخطاء: يشمل الكشف عن الأخطاء الأرضية، والإغلاق التلقائي، ووظائف عزل الأخطاء، مما يدعم الأتمتة المحلية الخالية من الاتصالات. 3. التبديل السلس ثنائي المصدر: مناسب لتطبيقات نقطة التعادل، مما يتيح النقل التلقائي للإمداد عند فقدان الجهد لتحسين استمرارية الطاقة.
1.SF₆ تصميم مانع للتسرب: تمنع تقنية الختم ذات المقياس الصفري انبعاثات الغازات الدفيئة، مما يضمن الامتثال البيئي.
2. آلية التشغيل منخفضة الطاقة: تستخدم آليات تشغيل المغناطيس الدائم أو الزنبرك مع استهلاك منخفض للطاقة وعمر خدمة طويل.
3. المواد القابلة لإعادة التدوير: المكونات الهيكلية الرئيسية مصنوعة من سبائك الألومنيوم القابلة لإعادة التدوير، بما يتماشى مع مبادئ التصنيع الخضراء.
1. متخصصون في المعدات المثبتة على الأعمدة: أكثر من عقد من الخبرة في توزيع المفاتيح المثبتة على الأعمدة، مع المنتجات التي تم التحقق من صحتها وتحسينها على نطاق واسع.
2. حلول الأتمتة الكاملة: لا توفر قاطع الدائرة فحسب، بل توفر أيضًا مطابقة FTU ومحطات الاتصالات وأنظمة المحطات الرئيسية للحصول على حلول متكاملة.
3. نظام صارم لمراقبة الجودة: التحكم الكامل في العملية بدءًا من اختيار المكونات وحتى الاختبار النهائي يضمن موثوقية عالية للمنتج.
4.شبكة الخدمة العالمية: توفر نقاط الدعم الفني في العديد من البلدان التشغيل المحلي والتدريب ودعم ما بعد البيع.
من خلال أكثر من عشر سنوات من التطوير المستمر، تعتبر Jinhand من بين أفضل الشركات المصنعة والموردة للمعدات الكهربائية في الصين. لقد اعتمد مصنعنا العديد من التقنيات والمرافق المتطورة، ونحن ندعوك لشراء منتجاتنا عالية الجودة والفعالة من حيث التكلفة المصنعة في الصين.
