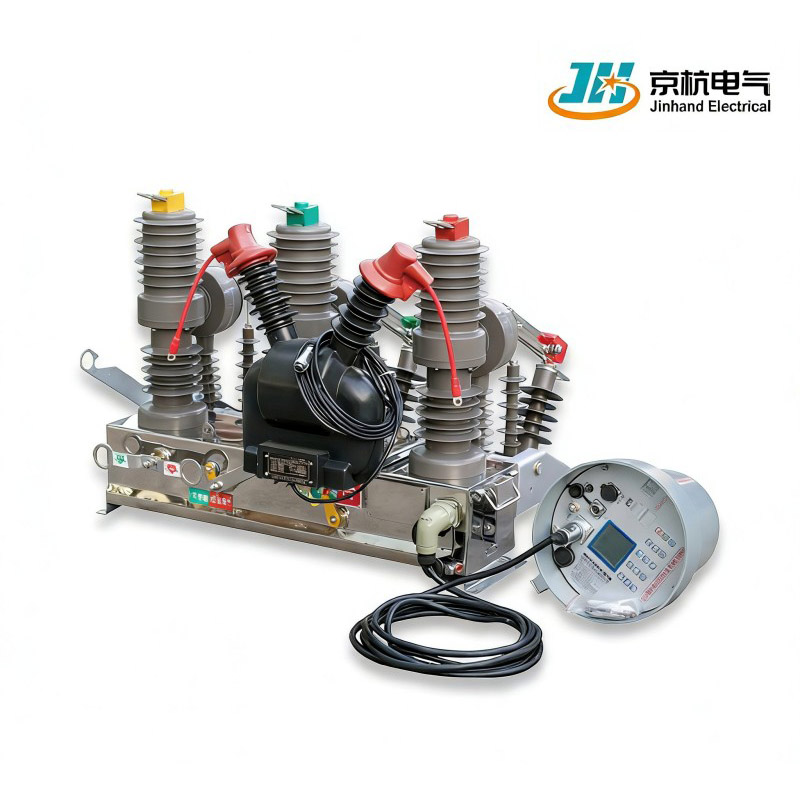

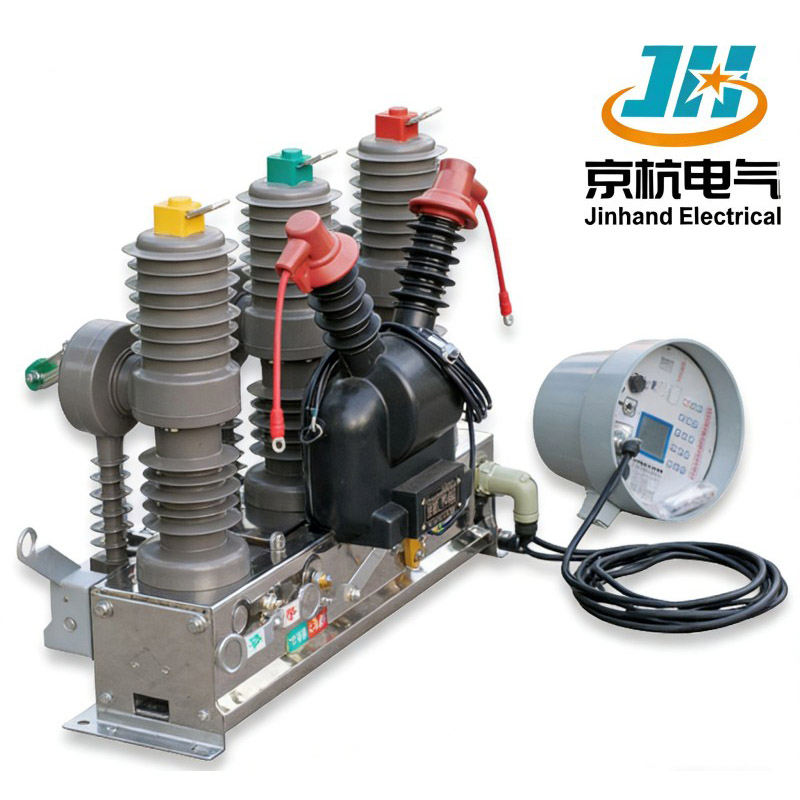

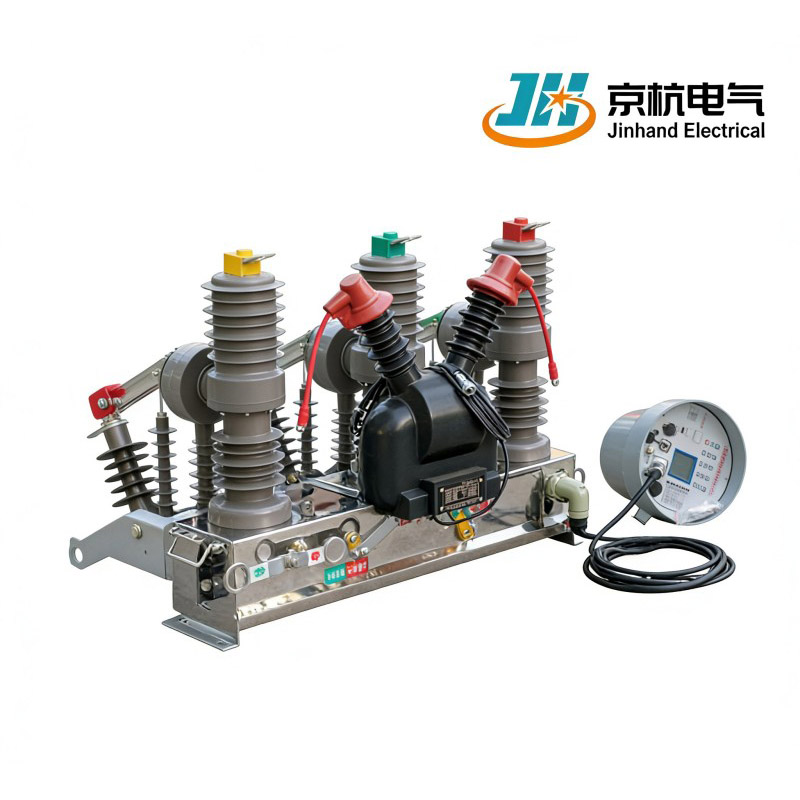

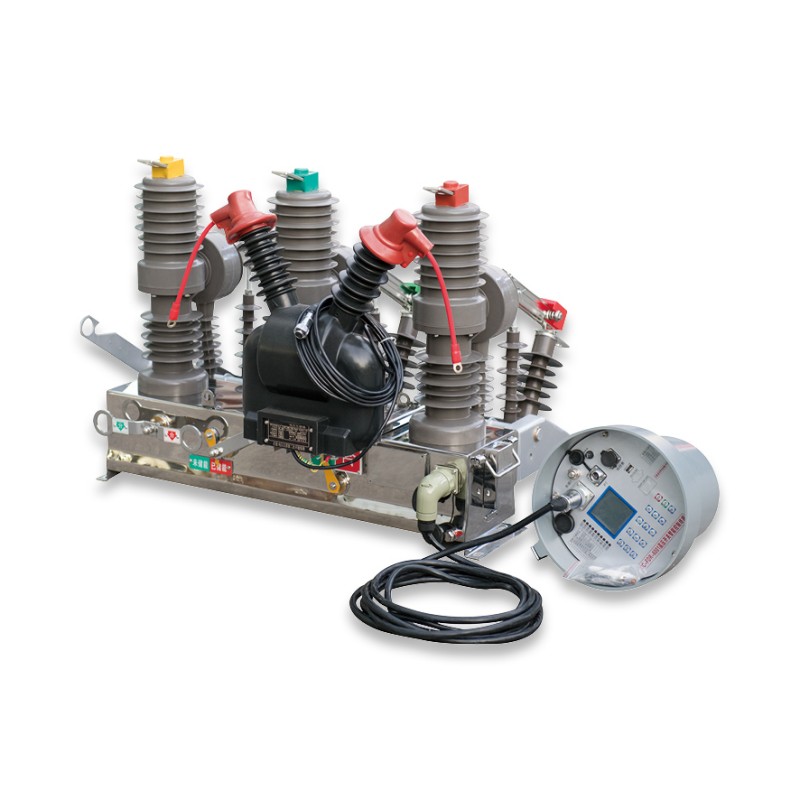

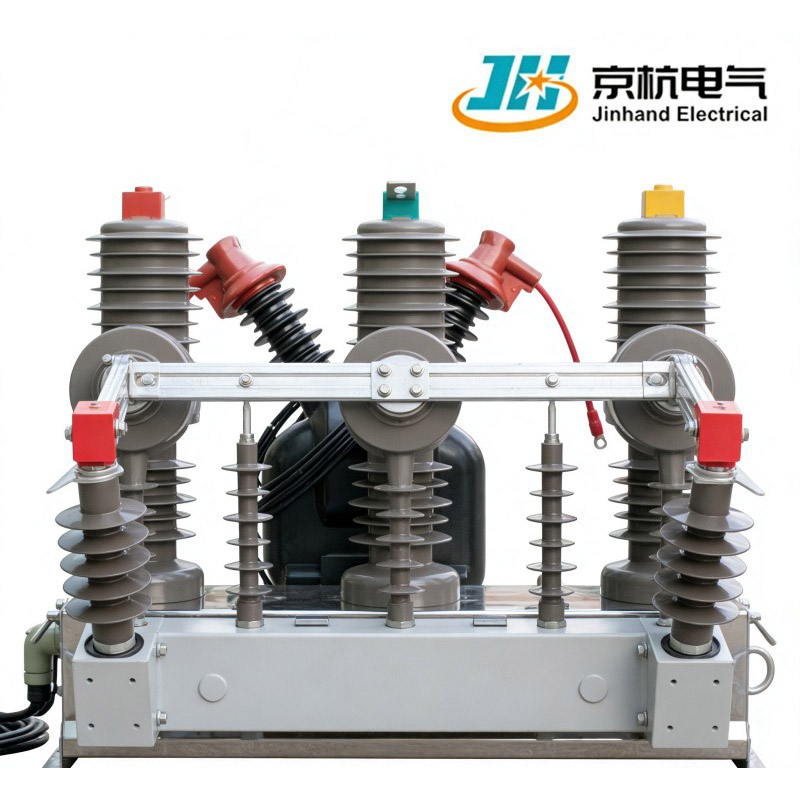

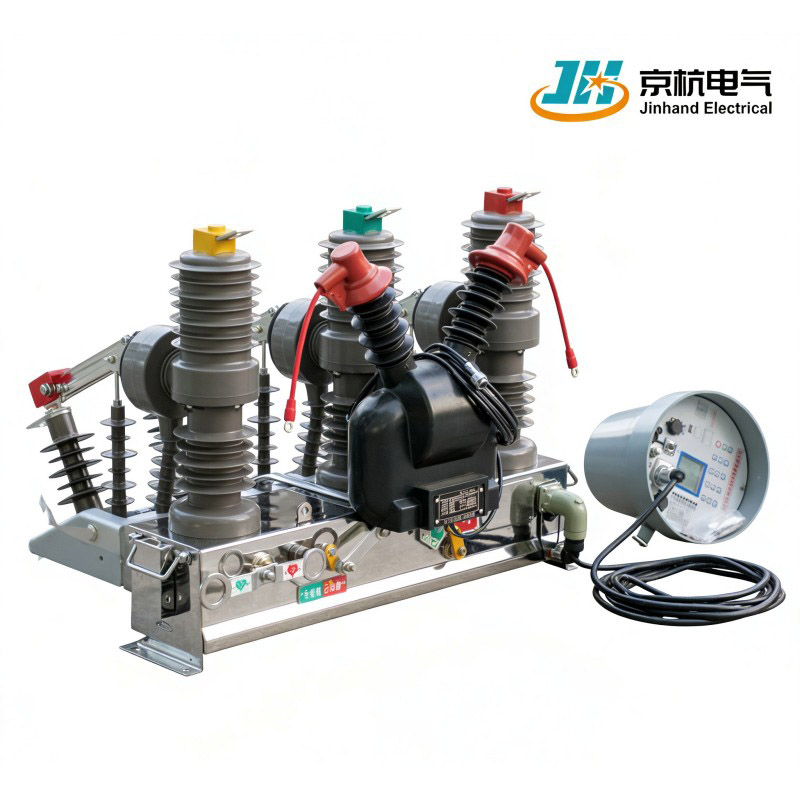

ZW32F-12(G) قاطع الدائرة الفراغي الذكي ذو الجهد العالي الخارجي، من الشركة المصنعة الصينية Jinhand Electrical، يدمج وظائف الحماية المتعددة لشبكات التوزيع 10 كيلو فولت. يدعم هذا الجهاز الذكي الذي يتم إنتاجه مباشرة من المصنع التشغيل الآلي، وعزل الأخطاء، والتحكم عن بعد، وقد تم نشره بنجاح في المشاريع الكبرى في جميع أنحاء العالم، مما نال استحسانًا كبيرًا من العملاء.
1. جهاز متعدد الوظائف: يدمج ZW32F-12 (G) وظائف متعددة، بما في ذلك قاطع الدائرة الفراغية، وقاطع الدائرة الحدودية، والمقطع، مما يعزز الكفاءة التشغيلية وتعدد الاستخدامات.
2. الأتمتة المتقدمة: مجهزة بوظائف الإدارة عن بعد، والتحكم في الحماية، والاتصالات، مما يسمح بالمراقبة والتحكم الآلي لشبكة التوزيع.
3. الكشف الفعال عن الأخطاء: قادر على الكشف بدقة عن تيارات التسلسل الصفري من مستوى الملي أمبير وأخطاء الدائرة القصيرة في الطور البيني، مما يتيح عزل الأخطاء الفوري وتحسين موثوقية النظام.
| مشروع | وحدة | المعلمة | ||
| الجهد المقنن | كيلو فولت | 12 | ||
| التردد المقدر | هرتز | 50 | ||
| التصنيف الحالي | A | 630、1250 | ||
| تصنيف كسر ماس كهربائى الحالي | كا | 16 | 20 | |
| تصنيف وقت قصير تحمل التيار | 16 | 20 | ||
| الذروة المقدرة تحمل التيار (الذروة) | 40 | 50 | ||
| تصنيفها على المدى القصير | S | 4 | ||
| تصنيف ماس كهربائى صنع الحالي (الذروة) |
|
50 | ||
| تردد الطاقة 1 دقيقة يتحمل الجهد | مرحلة إلى مرحلة، من الأرض إلى الأرض | كيلو فولت | 42 | |
| كسر | 48 | |||
| دفعة البرق تحمل الجهد | مرحلة إلى مرحلة، من الأرض إلى الأرض | 75 | ||
| كسر | 85 | |||
| تسلسل التشغيل المقدر |
|
O-0.3S-CO-180S-CO | ||
| تصنيف أوقات الكسر الحالية | مرات | 10000 | ||
| تصنيف أوقات كسر التيار ماس كهربائى | 50 | |||
| الحياة الميكانيكية | 30000 | |||
| تردد الطاقة 1 دقيقة يتحمل جهد الدائرة الثانوية (باستثناء الأجهزة الإلكترونية) | V | 2000 | ||
1. البناء القوي: يتكون من ثلاثة أجزاء رئيسية: جسم قاطع الدائرة الفراغية، جهاز التحكم MGK16، ومحول الجهد الخارجي، مما يضمن الأداء الشامل في التطبيقات المختلفة.
2.قابلية تطبيق واسعة: مناسبة لشبكات التوزيع الحضرية والريفية بقدرة 10 كيلو فولت، وتعمل كمفاتيح عزل مجزأة، ومفاتيح اتصال، وأجهزة تحويل آلية لتخصيص الأحمال.
3.الامتثال التنظيمي: يلبي المعايير المعمول بها مثل GB1984، وGB/T17215، وGB17201، مما يضمن التشغيل الموثوق والآمن في أنظمة توزيع الطاقة.
1. تصميم متكامل متعدد الوظائف: يجمع بين قاطع الدائرة الفراغية، وقاطع الدائرة الحدودية، ووظائف القطاع، مما يتيح توزيع الحمل، وعزل الأخطاء، والتحكم عن بعد، والعديد من التطبيقات الأخرى.
2. اكتشاف الأخطاء بدقة عالية: قادر على اكتشاف تيارات التسلسل الصفري على مستوى الملي أمبير وأخطاء الدائرة القصيرة من مرحلة إلى مرحلة، وهو مناسب لأنظمة التأريض الحالية الصغيرة ذات الحساسية العالية والتشغيل الموثوق.
3. دعم الأتمتة المتقدم: وحدة تحكم ذكية مدمجة (MGK16) مع الإدارة عن بعد، والتحكم في الحماية، ووظائف الاتصال، مما يدعم تطبيقات أتمتة التوزيع.
4.قابلية تطبيق واسعة: مناسبة لشبكات التوزيع الحضرية والريفية بقدرة 10 كيلو فولت، وتعمل كمفاتيح عزل مجزأة، ومفاتيح ربط، وأجهزة نقل حمل آلية.
5.التوافق مع المعايير المتعددة: يفي بالمعايير مثل GB1984، GB/T17215، وGB17201، مما يضمن التشغيل الآمن والموثوق.
1. انقطاع الفراغ بدون صيانة: تتميز الأنابيب المفرغة بعمر افتراضي طويل، ولا تتطلب استبدال وسيط إطفاء القوس، مما يقلل بشكل كبير من عبء أعمال الصيانة وتكاليفها.
2. آلية التشغيل المعيارية: تتميز آليات الزنبرك أو المغناطيس الدائم بتصميم معياري للاستبدال السريع، وتقليل وقت التوقف عن العمل.
3. مراقبة الحالة والتنبيهات: توفر وحدات المراقبة الاختيارية عبر الإنترنت تتبعًا في الوقت الفعلي للخصائص الميكانيكية والعمر الكهربائي والمعلمات الأخرى للصيانة التنبؤية.
1. التجميع الدقيق لمقاطع الفراغ: يستخدم عمليات اللحام الآلي والكشف عن تسرب الهيليوم لضمان الاستقرار طويل المدى لسلامة الفراغ وأداء الكسر.
2. الاختبار الآلي بالكامل لوحدات التحكم الذكية: يتميز خط إنتاج وحدات التحكم بالمعايرة الآلية والاختبار الوظيفي وقدرات التحقق من بروتوكول الاتصال.
3.التقادم الكامل والاختبار البيئي: تخضع المنتجات النهائية للتقادم بسبب درجات الحرارة العالية، وبدء التشغيل في درجات الحرارة المنخفضة، ودورة الحرارة الرطبة، وغيرها من اختبارات القدرة على التكيف البيئي لضمان الموثوقية عند التسليم.
1. التصميم البيئي الخالي من الزيوت والغازات: يستخدم تقنية انقطاع الفراغ بدون SF₆ أو غازات الدفيئة الأخرى؛ هيكل العزل صديق للبيئة وموثوق.
2. الاستعداد الذكي منخفض الطاقة: تستخدم وحدة التحكم رقائق منخفضة الطاقة وتكنولوجيا إدارة الطاقة، مع استهلاك طاقة احتياطية أقل من 5 وات.
3. هيكل طويل العمر وقابل لإعادة التدوير: المكونات المعدنية الرئيسية قابلة لإعادة التدوير؛ عمر تصميم المنتج لا يقل عن 20 عامًا.
1. متخصص في قواطع دوائر الحدود الذكية: سنوات من الخبرة في البحث والتطوير وتنفيذ المشاريع، مع المنتجات المطبقة بشكل ناضج في شبكات التوزيع عبر مناطق متعددة.
2. حل التوزيع الآلي الكامل: يوفر خدمات متكاملة بما في ذلك قواطع الدائرة، وFTU، ومحطات الاتصالات، وأنظمة المحطات الرئيسية.
3.الامتثال الصارم للجودة والمعايير: المنتجات المعتمدة من قبل شبكة الدولة وشبكة الطاقة الجنوبية والاختبارات ذات الصلة ومتطلبات الوصول إلى الشبكة.
4. القدرة على تسليم المشاريع العالمية: يتم تصدير المنتجات إلى أكثر من 30 دولة تتمتع بخبرة في تنفيذ المشاريع متعددة الجنسيات ودعم الخدمات المحلية.
س1: هل هو مناسب لأنظمة التأريض ذات التيار الصغير؟
ج: نعم، مصمم خصيصًا لأنظمة التأريض ذات التيار الصغير، وهو قادر على اكتشاف تيارات التسلسل الصفري بمستوى الملي أمبير لعزل الخطأ الأرضي بدقة.
س2: هل تدعم وحدة التحكم الاتصال اللاسلكي؟
ج: يدعم وحدات الاتصال اللاسلكية الاختيارية 4G/5G وNB-IoT وغيرها من وحدات الاتصالات اللاسلكية للمناطق التي لا تتمتع بتغطية الألياف.
س3: هل يوجد به مميزات مضادة للتلاعب؟
ج: تدعم وحدات القياس الاختيارية ومكافحة التلاعب القياس ثنائي الاتجاه ومراقبة استهلاك الكهرباء غير الطبيعي.
س 4: هل يمكن التكامل مع المحطات الرئيسية لأتمتة التوزيع الحالية؟
ج: يدعم البروتوكولات القياسية مثل IEC 60870-5-101/104 وDNP3.0، مما يتيح التكامل السلس مع أنظمة المحطات الرئيسية السائدة محليًا ودوليًا.
1. تصميم الحل وحساب الإعداد: يوفر الدعم الفني بما في ذلك تصميم أسلاك النظام وحسابات إعداد الحماية وتخطيط الاتصالات.
2. خدمات التركيب والتشغيل في الموقع: يتوفر مهندسون لتوجيهات التثبيت في الموقع، والتشغيل الوظيفي، وتكامل النظام.
3. التدريب التشغيلي ونقل المعرفة: يقدم التدريب على تشغيل المنتج، والصيانة، وتشخيص الأخطاء، واستكشاف الأخطاء وإصلاحها، مصحوبًا بالوثائق الفنية الكاملة.
4. الدعم الفني الكامل لدورة الحياة: يوفر التشخيص عن بعد، وترقيات البرامج، وتوريد قطع الغيار، وخدمات التحديث لإطالة العمر.
