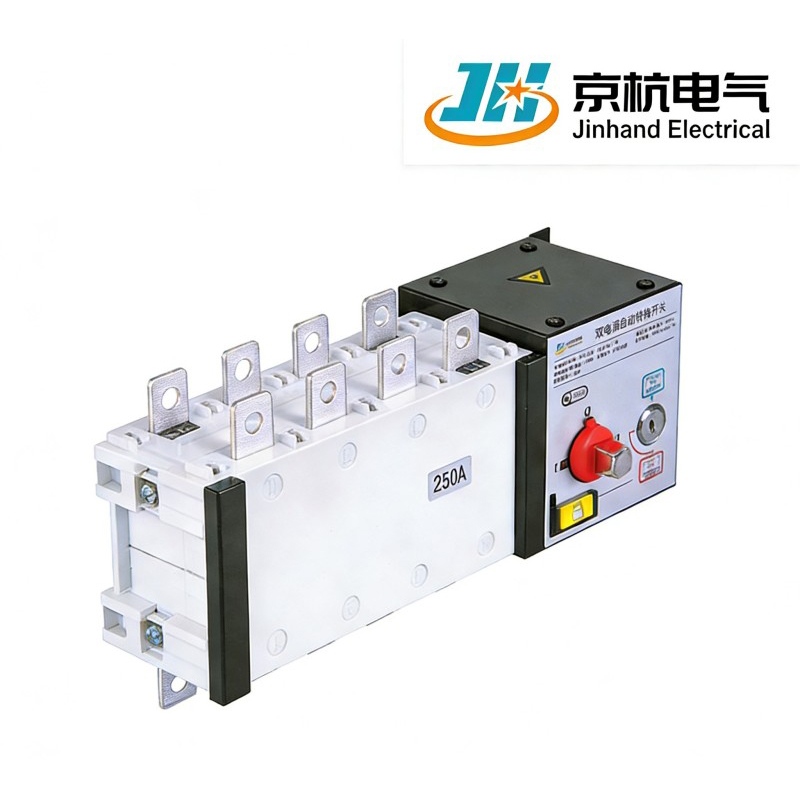

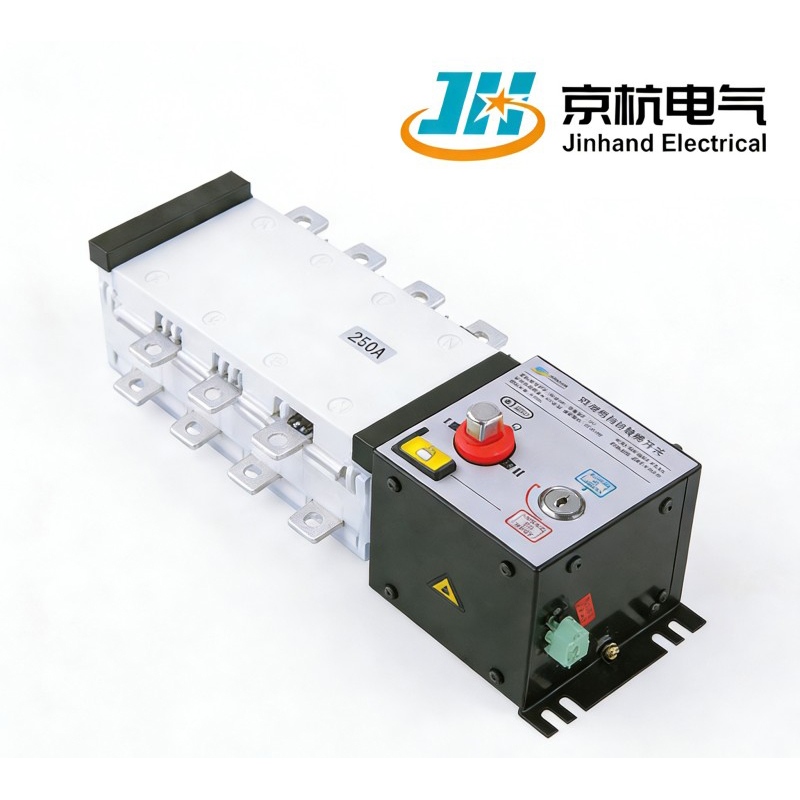

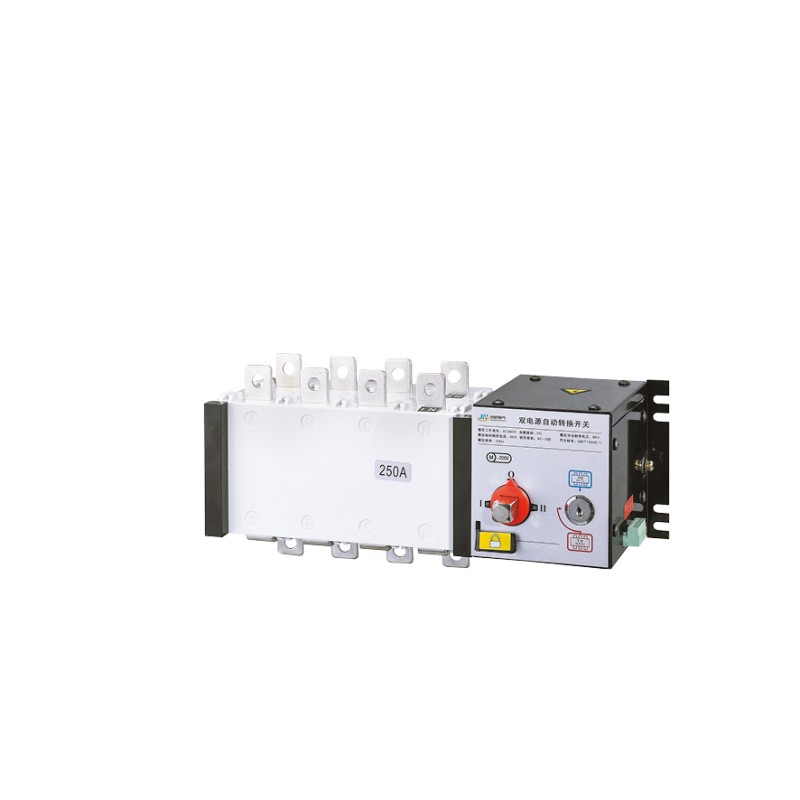

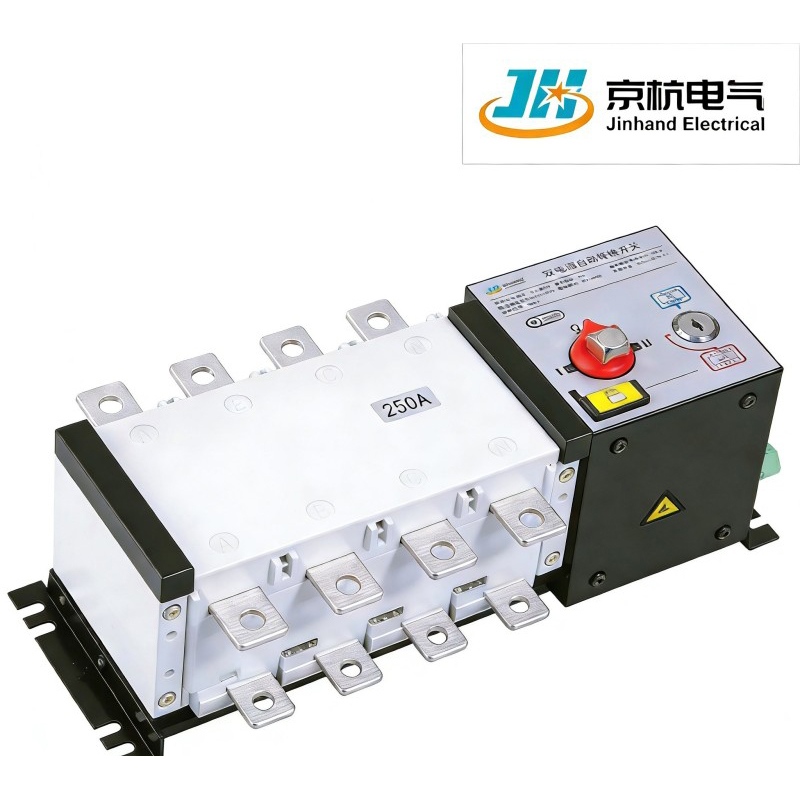

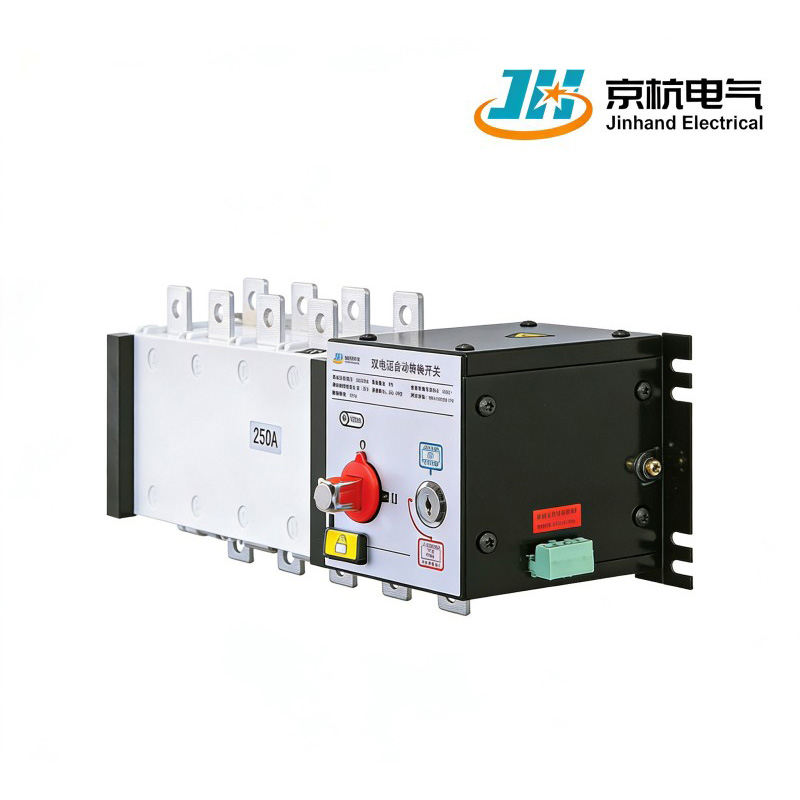

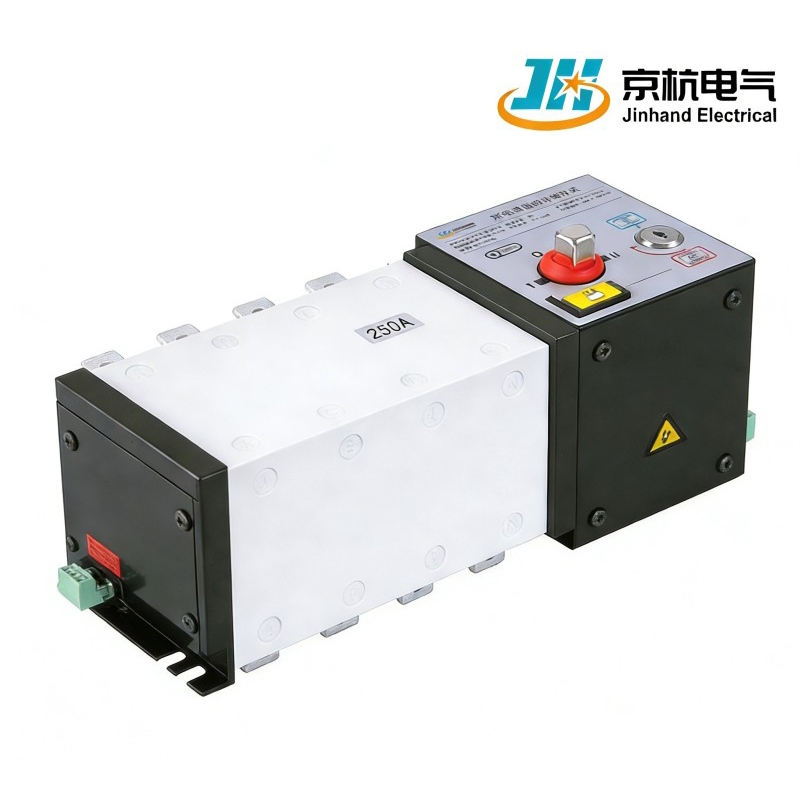

مفتاح النقل الأوتوماتيكي ثنائي الطاقة JHQ2، المصنوع بواسطة Jinhand Electrical، هو جهاز كهروميكانيكي متكامل يجمع بين وظائف التبديل والتحكم المنطقي. يتميز هذا المنتج بكشف الجهد والتردد، وواجهات الاتصال، والتشابك الكهربائي/الميكانيكي، مما يدعم التشغيل اليدوي التلقائي وعن بعد والطوارئ. مع تصميم مدمج وأنيق، يتم وضعه في غلاف معدني وغطاء من راتينج البوليستر غير المشبع بالألياف الزجاجية، مما يوفر خصائص عازلة ممتازة وسلامة تشغيلية عالية. تتيح قدرته على التبديل الصفري نقل الدائرة بشكل سلس وسريع. باعتبارنا موردًا ومصنعًا موثوقًا به، فإننا نقدم مفتاح النقل هذا الذي يعمل بكامل طاقته لتعزيز أداء السلامة الكهربائية عبر التطبيقات المختلفة.
1. الوظيفة المتكاملة: يجمع مفتاح النقل التلقائي JHQ2 بين وظائف التبديل والتحكم المنطقي في جهاز واحد، مما يبسط عملية التثبيت والتشغيل.
2. السلامة الكهربائية المحسنة: ميزات مثل التشابك الكهربائي والميكانيكي تضمن العزل الآمن أثناء تبديل الدائرة، مما يحسن أداء السلامة الكهربائية بشكل كبير.
3. خيارات التحكم المتنوعة: يدعم التحكم اليدوي الآلي والكهربائي عن بعد والطوارئ، مما يوفر المرونة لمختلف سيناريوهات التشغيل.
4. التبديل السريع للدوائر: مصمم للتبديل السريع والفعال للدوائر، مما يضمن الحد الأدنى من وقت التوقف عن العمل والأداء الموثوق.
| التصنيف الحالي | 100 أ | 160 أ | 250 أ | 400 أ | 630 أ | 800 أ | 1000 أ | 1250 أ | 1600 أ | 2000 أ | 2500 أ | 3200 أ | |
| تصنيف الجهد العزل واجهة المستخدم | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 1000 فولت | 1000 فولت | 1000 فولت | |
| قوة عازلة (الخامس) | 5000 | 5000 | 5000 | 8000 | 8000 | 10000 | 10000 | 10000 | 10000 |
|
|
|
|
| تصنيف الجهد الكهربي لتحمل النبض Uimp (كيلو فولت) (فئة التثبيت IV) | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| تصنيف التشغيل الحالي جنيه (A) | إيه سي-31أ | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| إيه سي-33 أ | 80 | 160 | 250 | 340 | 536 |
|
|
|
|
1250 | 1250 | 1250 | |
| ايه سي-35 ايه | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2500 | |
| قوة المحرك P (كيلوواط) | 32 | 80 | 132 | 220 | 280 |
|
|
|
|
|
|
|
|
| تصنيف تيار الصمود لفترة قصيرة lcw (kA Rms) 0.1s/1s | 9/5 | 20/10 | 25/12 | 40/20 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 |
|
|
|
|
| قدرة القطع المقدرة (A Rms) AC33400V | 800 | 1000 | 1600 | 3200 | 3200 |
|
|
|
|
8 | 8 | 8 | |
| قدرة التصنيع المقدرة (A Rms) AC33400V | 1000 | 1250 | 2000 | 4000 | 4000 |
|
|
|
|
10 | 10 | 10 | |
| قدرة تصنيع الدائرة القصيرة المقدرة lcw (قمة kA) | 10 | 12 | 17 | 30 | 30 |
|
|
|
|
|
|
|
|
| الحياة الميكانيكية (عمليات الدورة) | 10000 | 10000 | 10000 | 5500 | 5500 | 4000 | 4000 | 4000 | 4000 |
|
|
|
|
| الحياة الكهربائية COSφ=0.65 AC33 | 1500 | 1000 | 100 | 500 | 500 | 500 | 500 | 500 | 500 |
|
|
|
|
| تبديل الوقت | أنا-0-11/11-0-1 | 2 | 1.0 | 1.1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 |
| التحكم الكهربائي في استهلاك الطاقة | 24 فولت (تيار مستمر) (ث) | 50 | 75 | 75 | 90 | 90 | 90 | 90 | 90 | 90 |
|
|
|
| 230 فولت (تيار مستمر) (ث) | 50 | 75 | 75 | 45 | 90 | 90 | 90 | 90 | 90 |
|
|
|
|
| عزم الدوران التشغيل (نيوتن متر) | 15 | 22 | 30 | 45 | 45 | 55 | 55 | 55 | 55 |
|
|
|
|
1. كشف الجهد والتردد: مزود بقدرات الكشف عن الجهد والتردد لمراقبة دقيقة للظروف الكهربائية.
2. واجهات الاتصال: وتشمل واجهات الاتصال التي تسهل التكامل مع الأنظمة أو الأجهزة الأخرى.
3. البناء المتين: يتميز بغلاف معدني لقسم التحكم وغطاء مفتاح مصنوع من راتينج البوليستر غير المشبع بالألياف الزجاجية، مما يوفر خصائص عازلة ممتازة وحماية قوية.
4. تصميم مدمج وأنيق: تتميز الوحدة بتصميم حديث وبسيط وصغير الحجم، مما يجعلها ممتعة من الناحية الجمالية بينما لا تزال تعمل بكامل طاقتها.
5. القدرة على عبور الموضع الصفري: تضمن التبديل السلس والسريع دون التسبب في حدوث زيادات كهربائية، مما يعزز السلامة والكفاءة التشغيلية.
1. التصميم المتكامل: يجمع بين آليات التبديل ووحدات التحكم المنطقية في هيكل مدمج، مما يؤدي إلى تبسيط تكوين النظام وتقليل تعقيد التثبيت.
2. مراقبة عالية الدقة: وحدات كشف الجهد والتردد المدمجة للمراقبة في الوقت الحقيقي لمصادر الطاقة المزدوجة، مما يضمن التبديل الدقيق والموثوق.
3. أقفال أمان متعددة: تتميز بآليات أقفال كهربائية وميكانيكية لمنع توازي مصدر الطاقة أو التغذية الخلفية، مما يعزز سلامة النظام بشكل كبير.
4. التبديل المتقاطع الصفري: يستخدم تقنية الكشف المتقاطع الصفري لإكمال التبديل عند نقطة الجهد صفر، مما يقلل بشكل فعال من الانحناء وارتفاع الجهد الكهربائي، مما يطيل عمر المعدات.
5. تغطية النطاق الحالي الواسع: التيارات المقدرة من 100 أمبير إلى 3200 أمبير، تلبي احتياجات أنظمة الطاقة بمقاييس مختلفة.
1.وحدة التحكم منخفضة الطاقة: تحكم في استهلاك الطاقة أقل من 90 وات لكل من 24 فولت و230 فولت، مما يوفر توفيرًا كبيرًا في الطاقة.
2. عمر ميكانيكي وكهربائي طويل: عمر ميكانيكي يصل إلى 10000 دورة، عمر كهربائي يصل إلى 1500 دورة (تحت ظروف AC-33)، مما يقلل من تكرار الاستبدال والصيانة.
3. دعم المراقبة عن بعد: تعمل واجهات الاتصال على تمكين الاستعلامات عن الحالة والتحكم فيها عن بعد، مما يسمح بالتشغيل غير المراقب وخفض تكاليف الفحص اليدوي.
4. الصيانة المعيارية: تدعم المكونات الرئيسية الاستبدال المستقل، وتبسيط الصيانة وتقليل وقت التوقف عن العمل.
1. خطوط التجميع المؤتمتة بالكامل: تستخدم العمليات الرئيسية العمليات الآلية لضمان اتساق المنتج والجودة العالية.
2. إجراءات الاختبار الصارمة: تخضع كل وحدة لاختبارات المصنع المتعددة بما في ذلك تحمل الجهد الكهربي وارتفاع درجة الحرارة والعمر الميكانيكي، مما يضمن الموثوقية.
3.إدارة الجودة القابلة للتتبع: إمكانية تتبع الباركود للعملية الكاملة من المواد الخام إلى المنتجات النهائية، مما يضمن مراقبة الجودة.
1. قلب التحكم المنطقي الذكي: وحدة التحكم المنطقية القابلة للبرمجة المدمجة (PLC) تدعم منطق التبديل المخصص ومعلمات الحماية.
2. واجهة الإنسان والآلة (HMI) اختيارية: مجهزة بشاشة LCD وأزرار لعرض حالة الطاقة ومعلومات الإنذار في الوقت الحقيقي.
1. "كان أداء سلسلة JHQ2 ممتازًا في مشروع مركز البيانات الخاص بنا، مع التبديل السريع والمستقر والتكامل السهل لواجهات الاتصال."
2. "إن العلبة المصنوعة من الألياف الزجاجية ليست فقط ممتعة من الناحية الجمالية ولكنها توفر أيضًا حماية ممتازة ومناسبة للبيئة الرطبة في مينائنا."
1. "إن وظيفة المراقبة عن بعد تقلل بشكل كبير من الضغط التشغيلي على مشاريعنا الخارجية. الواجهة سهلة الاستخدام وسهلة التكامل."
2. "نسبة أداء ممتازة من حيث التكلفة، والتسليم في الوقت المناسب، والخدمة المهنية. إنهم شريكنا على المدى الطويل."
