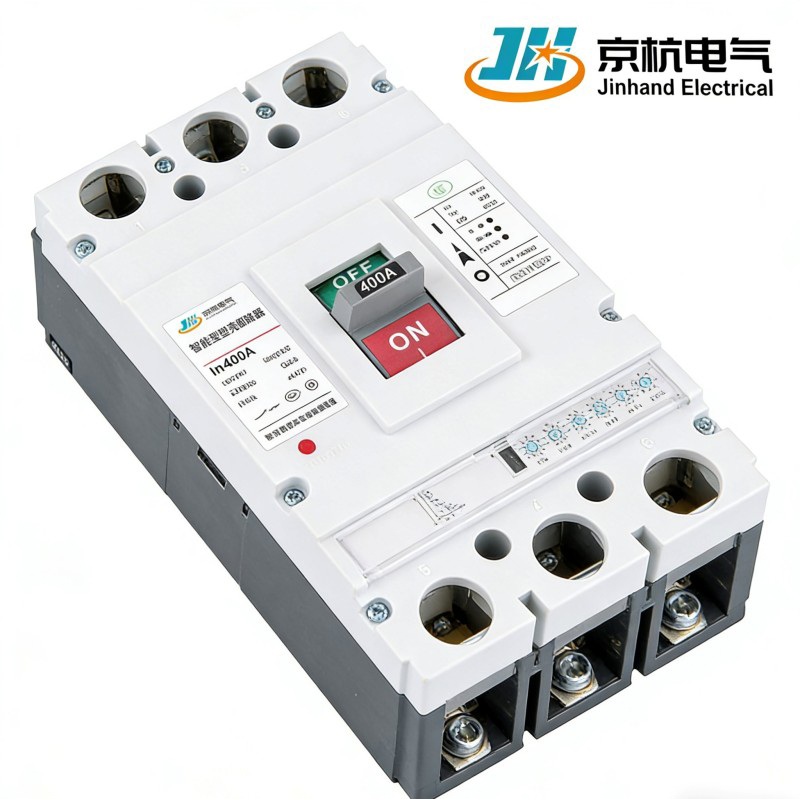

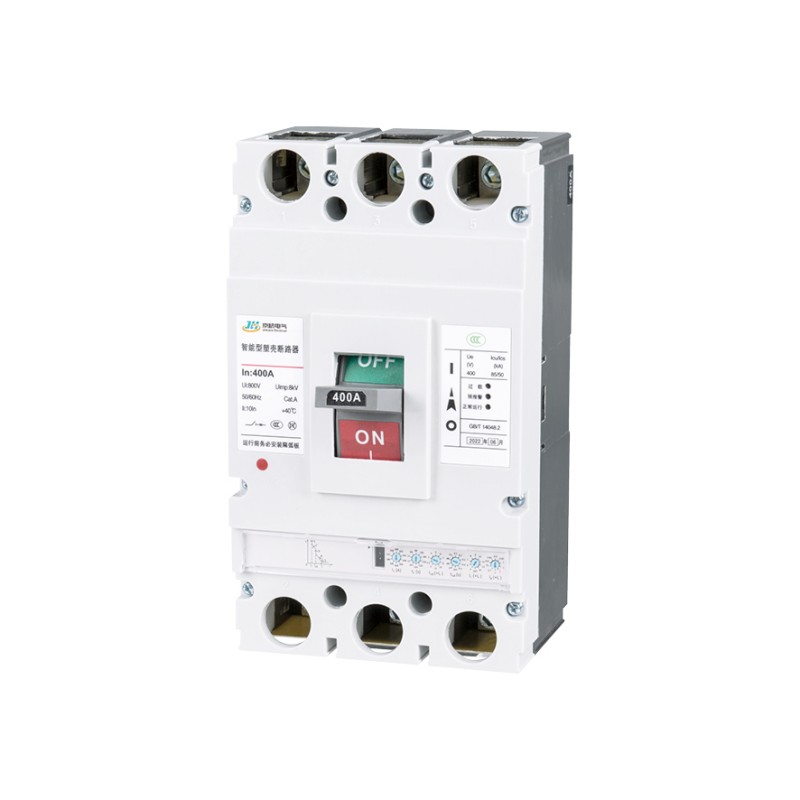

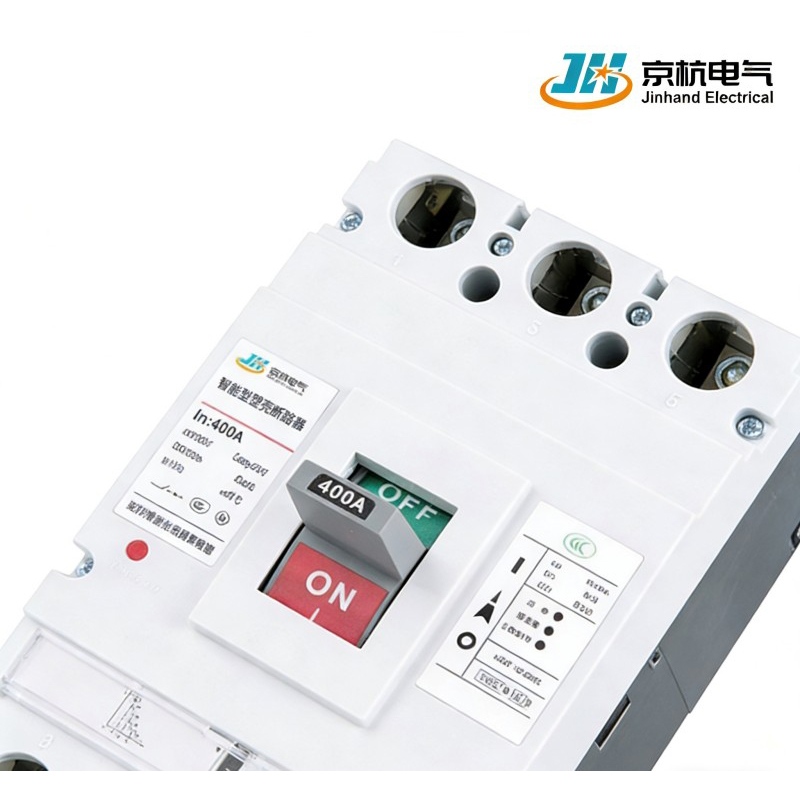

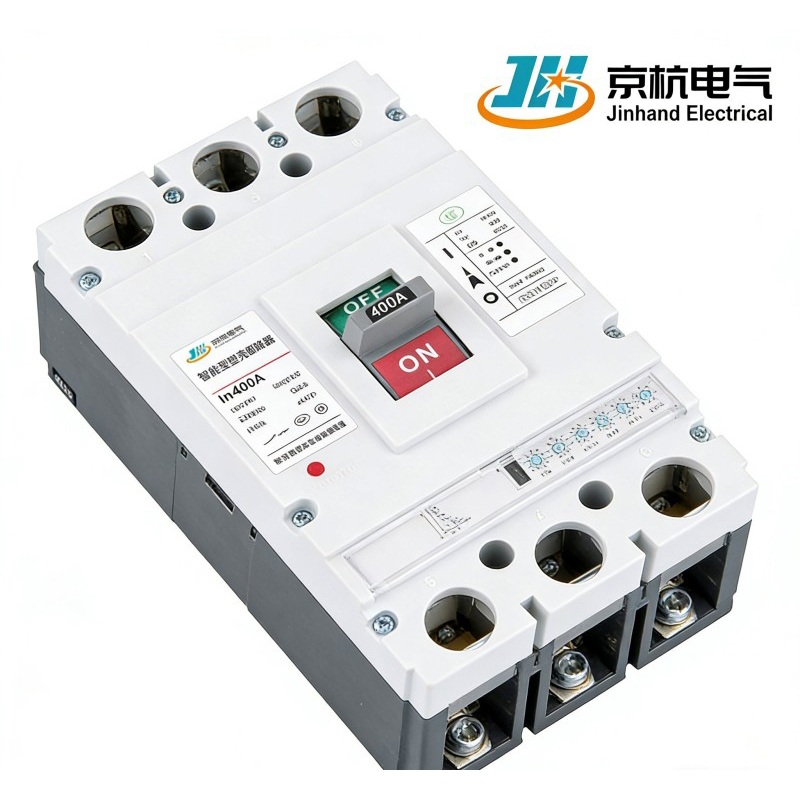

تم تصميم قاطع الدائرة الإلكتروني المقولب JHM1E، الذي تم تصنيعه بواسطة Jinhand Electrical في الصين، لتطبيقات AC 50 هرتز/60 هرتز بجهد مقدر يصل إلى 690 فولت والتيار يصل إلى 800 أمبير. إنه يوفر ميزات حماية شاملة، بما في ذلك الحماية من الحمل الزائد والدوائر القصيرة والجهد المنخفض، مما يعزز موثوقية مصدر الطاقة. بفضل إمكانيات التحكم عن بعد في الطرازين "Z" و"B"، يوفر قاطع الدائرة المدمج هذا قدرة كسر عالية ويمكن تركيبه عموديًا أو أفقيًا، مما يجعله مثاليًا لمختلف التطبيقات.
1. الحماية الشاملة: توفر الحماية من الحمل الزائد، والدائرة القصيرة، والجهد المنخفض، والتيار المتبقي الاختياري وحماية فقدان الطور، مما يضمن سلامة الدوائر والمعدات.
2. الموثوقية العالية: يعزز موثوقية مصدر الطاقة ويمنع الانقطاعات غير الضرورية بفضل ميزات الحماية الدقيقة.
3. قدرات التحكم عن بعد: يشتمل الطرازان "Z" و"B" على واجهات اتصال للتحكم عن بعد، والتشوير، والقياس، والضبط، لتلبية متطلبات نظام التشغيل الآلي.
4. تركيب متعدد الاستخدامات: مصمم للتركيب الرأسي والأفقي، مما يوفر المرونة في التطبيقات المختلفة.
5. تصميم مدمج ومتين: يتميز بهيكل مدمج بقدرة كسر عالية، ومسافة قوس قصيرة، ومقاومة للاهتزاز لأداء طويل الأمد.
| مشروع | عدد الأعمدة | على جميع الأبعاد (مم) | أبعاد التثبيت (مم) | |||||
| L1 | L2 | L3 | L4 | a | b | d | ||
| JHM1E-125 | 3 | 92 ماكس | 150 ماكس | 110 ماكس | 92 ماكس | 30 | 129 | φ4.5 |
| 4 | 122 ماكس | 150 ماكس | 110 ماكس | 92 ماكس | 60 | 129 | φ4.5 | |
| JHM1E-250 | 3 | 107 ماكس | 165 ماكس | 113 ماكس | 90 ماكس | 35 | 126 | φ4.5 |
| 4 | 142 ماكس | 165 ماكس | 113 ماكس | 90 ماكس | 70 | 126 | 中4.5 | |
| JHM1E-400 | 3 | 150 ماكس | 257 ماكس | 152 ماكس | 104 ماكس | 45 | 192 | φ7 |
| 4 | 198 ماكس | 257 ماكس | 152 ماكس | 104 ماكس | 94 | 192 | φ7 | |
| JHM1E-630 | 3 | 210 ماكس | 280 ماكس | 155 ماكس | 115 ماكس | 70 | 243 | φ7 |
| JHM1E-800 | 4 | 280 ماكس | 280 ماكس | 155 ماكس | 115 ماكس | 140 | 243 | φ7 |
| JHM1E-1250 | 3 | 210 ماكس | 340 ماكس | 182 ماكس | 139 ماكس | 70 | 303 | φ7 |
1. المواصفات المقدرة: مناسبة لتطبيقات التيار المتردد 50 هرتز / 60 هرتز مع جهد عزل مقدر 800 فولت، جهد تشغيلي يصل إلى 690 فولت، وتيار تشغيلي يصل إلى 800 أمبير.
2. قدرة التبديل غير المتكررة: مصممة لتبديل الدوائر غير المتكررة وبدء تشغيل المحرك، مما يجعلها متعددة الاستخدامات لاستخدامات مختلفة.
3. تصنيف الأنواع: تم تصنيفها إلى النوع M (قدرة كسر أعلى) والنوع H (قدرة كسر عالية) على أساس قدرة كسر الدائرة القصيرة النهائية.
4. وظيفة العزل: تضمن التشغيل الآمن عن طريق منع الأسلاك العكسية؛ تم تخصيص محطات محددة لإمدادات الطاقة واتصالات التحميل.
1. الحماية الإلكترونية كاملة الوظائف: تدمج الحمل الزائد، والدائرة القصيرة، والجهد المنخفض، والخطأ الأرضي، والحماية الاختيارية من التيار المتبقي وفقدان الطور مع إعدادات قابلة للتكوين.
2. نماذج الاتصال الذكية المتاحة: تدعم نماذج "Z" و"B" بروتوكولات الاتصال مثل Modbus وProfibus للمراقبة والتحكم عن بعد.
3. سلسلة ذات قدرة كسر عالية: توفر مستويات قدرة من النوع M (كسر أعلى) ونوع H (كسر عالي)، تصل إلى 100 كيلو أمبير (400 فولت).
4. تصميم مدمج: هيكل موفر للمساحة يدعم التثبيت الرأسي والأفقي، مثالي لأنظمة توزيع الطاقة المدمجة.
1. معلمات الحماية القابلة للبرمجة: إعداد مرن لمنحنيات التيار والوقت والتعثر عبر اللوحة الأمامية أو واجهة الاتصال للتكيف مع تغييرات النظام.
2. تسجيل الأخطاء والتحذير المبكر: يقوم تسجيل الأحداث المدمج بتخزين أنواع الأخطاء والطوابع الزمنية والمعلمات للتحليل والوقاية.
3. نظام الملحقات المعياري: وحدات الاتصالات، وجهات اتصال الإنذار، ورحلات التحويل، وما إلى ذلك، هي عبارة عن أدوات التوصيل والتشغيل لسهولة الصيانة والترقيات دون استبدال الوحدة بأكملها.
4. عمر كهربائي طويل: يعمل التعثر الإلكتروني على التخلص من التآكل الميكانيكي، مع عمر كهربائي يتجاوز 6,000 عملية، مما يقلل من تردد الاستبدال.
1. التغليف الصناعي القياسي: مقاوم للصدمات والرطوبة مع وضع علامات واضحة، ومناسب لشحن المنصات والحاويات على مستوى العالم.
2. طرق التثبيت المرنة: تدعم تركيب السكك الحديدية DIN والتركيب الثابت للوحة الأمامية، مع قوالب التثبيت وإرشادات عزم الدوران لسهولة الإعداد.
3. واجهة اتصال التوصيل والتشغيل: تتيح واجهات وحدة الاتصالات القياسية تكوينًا بسيطًا في الموقع وتكاملًا سريعًا للنظام.
4. دعم التوثيق متعدد اللغات: يوفر أدلة التثبيت ومخططات الأسلاك وجداول المعلمات وأدلة التشغيل باللغتين الصينية والإنجليزية.
1.SMT التجميع الآلي: تستخدم مركبات ثنائي الفينيل متعدد الكلور الإلكترونية عمليات SMT ولحام مؤتمتة بالكامل لتحقيق الاتساق والموثوقية العالية.
2. الاختبار الوظيفي الكامل للعملية: تخضع كل وحدة لاختبارات مميزة واختبارات اتصال واختبارات تحمل الجهد واختبارات ارتفاع درجة الحرارة.
3. تطبيق المواد الصديقة للبيئة: غلاف مصنوع من مواد قابلة لإعادة التدوير مقاومة للهب. تستخدم الأجزاء المعدنية الداخلية عمليات بيئية خالية من الرصاص.
4. نظام تتبع الجودة: تتيح إدارة الباركود إمكانية تتبع العملية الكاملة من المواد الخام إلى المنتجات النهائية.
1. تعويض درجة الحرارة المحيطة التكيفية: تتضمن وحدة الرحلة الإلكترونية أجهزة استشعار لدرجة الحرارة للتعويض تلقائيًا عن تأثيرات درجة الحرارة المحيطة على خصائص الحماية.
2. واجهات الاتصال الزائدة عن الحاجة: يدعم قنوات الاتصال الأساسية والاحتياطية لتعزيز الموثوقية في التطبيقات الهامة.
3. مراقبة حالة الاتصال: أجهزة استشعار تآكل الاتصال الاختيارية للمراقبة في الوقت الحقيقي وتحذيرات دورة الاستبدال.
4. واجهة سهلة الاستخدام: مجهزة بشاشة LCD ولوحة مفاتيح، وتدعم القوائم متعددة المستويات، وإعداد المعلمات، والاستعلام عن الأحداث.
1.الإمداد الذاتي للمكونات الأساسية: تضمن سلسلة التوريد المستقرة للمكونات الإلكترونية الرئيسية ورقائق الحماية التوافر المستمر.
2. نظام الإنتاج التعاوني متعدد المناطق: تتيح قواعد الإنتاج في شرق وجنوب الصين تخصيصًا مرنًا للسعة ودورات تسليم يمكن التحكم فيها.
3.شبكة مستودعات قطع الغيار العالمية: قطع الغيار مخزنة في أسواق التصدير الرئيسية لتوفير الإمداد السريع والخدمة المحلية.
4.آلية الاستجابة المرنة للطلب: تدعم تخصيص الدفعة الصغيرة وتكوينات الوظائف الخاصة وخدمات OEM.
بعد أكثر من عشر سنوات من التطوير الاستراتيجي، أسست شركة Jinhand نفسها كواحدة من أبرز الشركات المصنعة والموردة للمعدات الكهربائية في الصين. يدمج مصنعنا العديد من التقنيات والمرافق المتقدمة، ونحن نشجعك على طلب منتجاتنا الصينية المتميزة والفعالة من حيث التكلفة.
