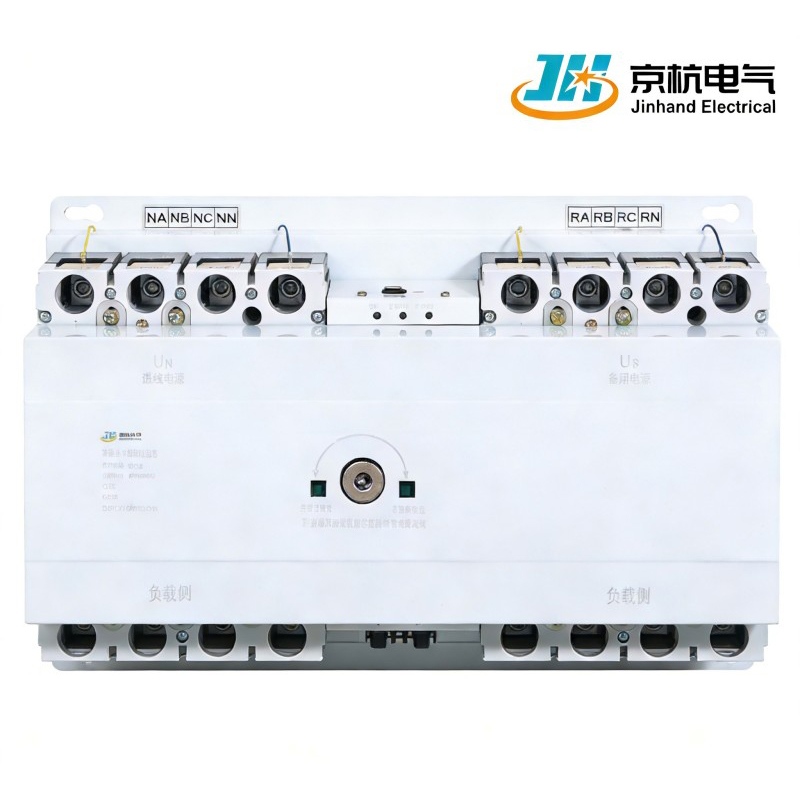

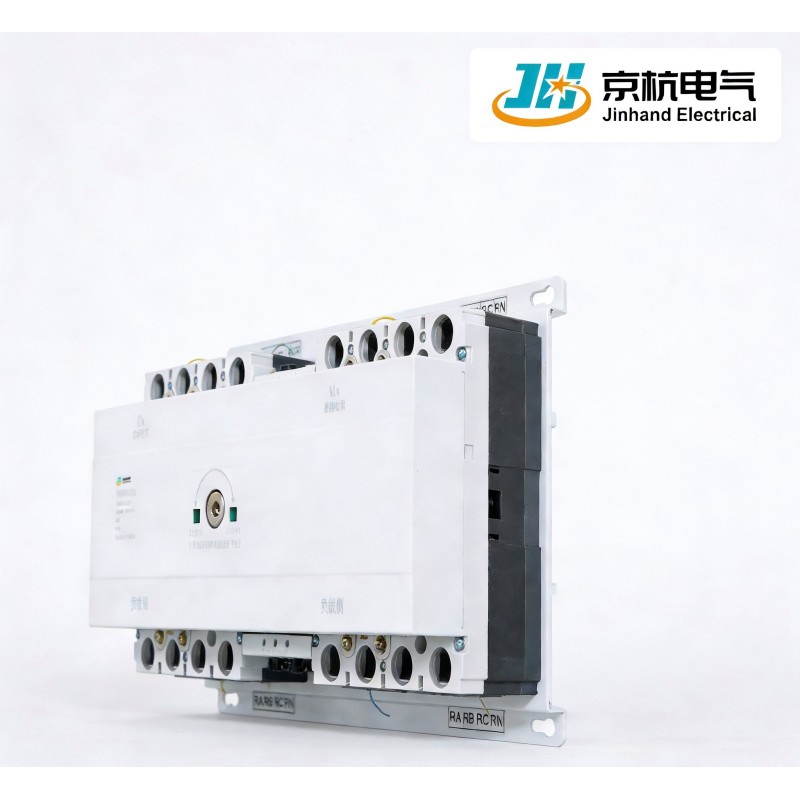

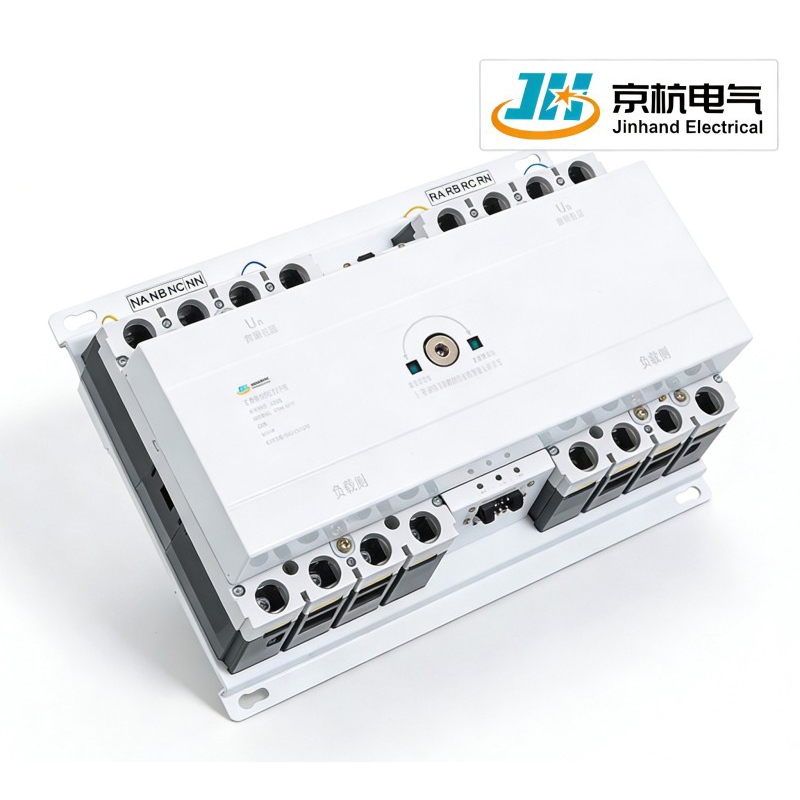

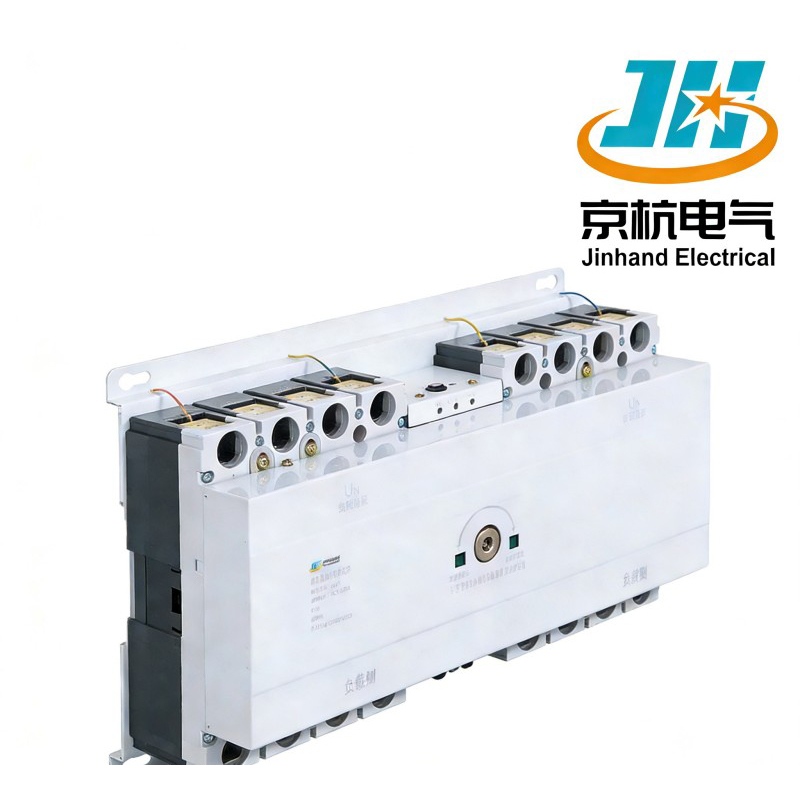

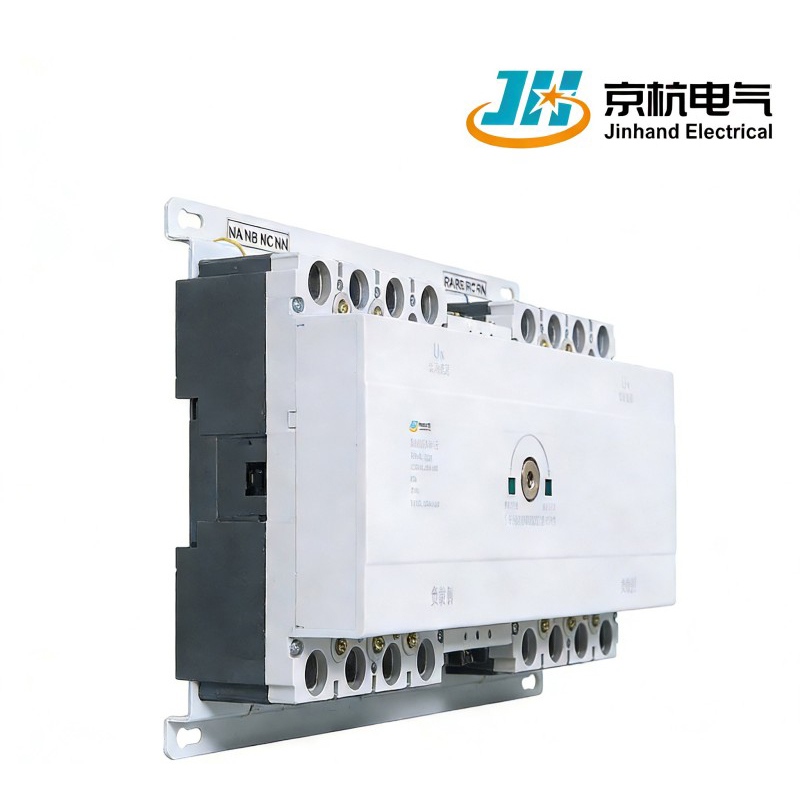

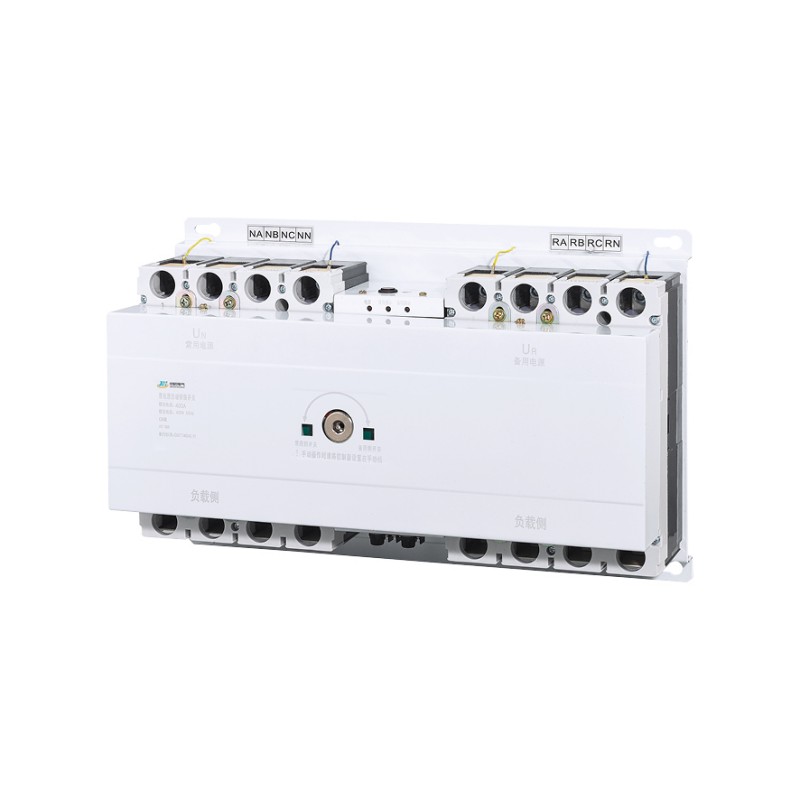

مفتاح النقل الأوتوماتيكي الذكي ذو الطاقة المزدوجة JHQ1، المصنع بواسطة Jinhand Electrical في الصين، يعمل بتردد AC 50 هرتز مع جهد كهربائي مقدر بـ 400V والتيار من 16A إلى 1250A. تم تصميمه للتبديل السلس بين الطاقة الرئيسية والاحتياطية في أنظمة الطوارئ، ويمكنه أيضًا العمل في الوضع اليدوي. يدعم هذا المفتاح متعدد الاستخدامات التحكم والتشوير والتشابك في العديد من التطبيقات، بما في ذلك المجتمعات السكنية والمرافق العسكرية والمستشفيات ومراكز التسوق والمطارات. تتميز بعض الطرازات بواجهات اتصال للتحكم عن بعد، مما يتيح إنشاء محطات فرعية غير مراقبة. كمورد ومصنع موثوقين، تقدم Jinhand Electrical حلولاً متينة وفعالة لإدارة الطاقة.
1. تبديل الطاقة بسلاسة: يتيح المفتاح التبديل السلس والموثوق بين مصادر الطاقة الرئيسية والاحتياطية، مما يضمن توافر الطاقة المستمر أثناء حالات الطوارئ.
2. أوضاع التشغيل المتنوعة: توفر تشغيل الوضع التلقائي واليدوي، مما يوفر المرونة لمختلف سيناريوهات إدارة الطاقة.
3. إمكانية التحكم عن بعد: تتضمن نماذج معينة واجهات اتصال للتحكم عن بعد، مما يسهل التشغيل غير المراقب في المحطات الفرعية.
4. نطاق تطبيق واسع: مناسب لبيئات متنوعة مثل المجتمعات السكنية والمرافق العسكرية والمستشفيات ومراكز التسوق والمطارات.
| تصنيف الإطار الحالي | 100 | 225 | 400 | 630 | 800 | 1250 |
| نموذج قاطع الدائرة المتوافق | سم1 | سم1 | سم1 | سم1 | RA30 | RA30 |
| تصنيف التشغيل الحالي (أ) | 10/16/20/25/32/40/50/63/80/100 | 100/125/140/ 160/180/200/225 | 225/250/315/ 350/400 | 400/500/630 | 630/700/800 | 800/1000/1250 |
| تصنيف جهد التشغيل (V) | 400 | 400 | 400 | 400 | 400 | 400 |
| تصنيف جهد التحكم (V) | 230 | 230 | 230 | 230 | 230 | 230 |
| التردد المقدر (هرتز) | 50 | 50 | 50 | 50 | 50 | 50 |
| تبديل وقت التشغيل S (باستثناء وقت التأخير المضاف عن قصد) | ≥5 | ≥5 | ≥6 | ≥6 | ≥6 | ≥6 |
| فئة الاستخدام l/le-6.0U/Ue-1.05 COSφ0.50مدة التشغيل 0.05 مدة الدورة ≥5عدد الدورات 5 | ايه سي-33 آي بي | ايه سي-33 آي بي | ايه سي-33 آي بي | ايه سي-33 آي بي | ايه سي-33 آي بي | ايه سي-33 آي بي |
| الحياة الميكانيكية | 5000 | 5000 | 3000 | 2500 | 2500 | 2500 |
| الحياة الكهربائية | 1000 | 1000 | 1000 | 500 | 500 | 500 |
| تصنيف دفعة ماس كهربائى تحمل الجهد Uimp (كيلو فولت) | 8 | 8 | 8 | 8 | 12 | 12 |
| تصنيف قدرة كسر الدائرة القصيرة lcn (kA) | 10 | 10 | 10 | 12.6 | 16 | 25 |
1. المواصفات المقدرة: تعمل بتردد تيار متردد 50 هرتز بجهد مقنن 400 فولت وتيار يتراوح من 16 أمبير إلى 1250 أمبير.
2. وظائف التحكم: تدعم وظائف التحكم والتشوير والتشابك وغيرها من الوظائف في دوائر التحكم، مما يعزز الكفاءة التشغيلية.
3. تصميم قوي: تم تصميمه للتعامل مع المتطلبات العالية في التطبيقات المختلفة، مما يضمن المتانة والموثوقية في أنظمة إمداد الطاقة المهمة.
4. وظيفة المحطة الفرعية غير المراقبة: تسمح بالمراقبة والتحكم دون وجود موظفين في الموقع، مما يحسن الكفاءة التشغيلية والسلامة.
1. التبديل السلس الذكي: يستخدم معالجًا عالي السرعة وتقنية الكشف الدقيق عن الجهد لتحقيق التبديل السلس بين الطاقة الرئيسية والطاقة الاحتياطية في غضون 5-6 ثوانٍ، مما يضمن التشغيل المستمر للمعدات المهمة.
2. آليات حماية متعددة: تتميز بحماية كهربائية ضد الجهد الزائد، وانخفاض الجهد، وفقدان الطور، والدوائر القصيرة، مما يعزز سلامة النظام.
3. التصميم المعياري: يدعم التوسع باستخدام الوحدات الوظيفية مثل واجهات الاتصال ومخرجات الإنذار، مما يلبي الاحتياجات المخصصة لمختلف السيناريوهات.
4. الأوضاع التلقائية واليدوية المزدوجة: تدعم المراقبة والتبديل التلقائي بالكامل، بالإضافة إلى التدخل اليدوي، مما يوفر المرونة لسيناريوهات التشغيل المختلفة.
1. تصميم منخفض الطاقة: استهلاك الطاقة الاحتياطية والتشغيلية أقل من معايير الصناعة، مما يقلل بشكل كبير من تكاليف الكهرباء على المدى الطويل.
2. المراقبة والتشخيص عن بعد: يدعم بروتوكولات الاتصال مثل RS485/Modbus للتكامل في أنظمة التشغيل الآلي للمبنى، مما يتيح استعلامات الحالة عن بعد وتنبيهات الأخطاء، مما يقلل الحاجة إلى عمليات الفحص اليدوي.
3. عمر كهربائي طويل: عمر كهربائي يتراوح بين 500-1000 دورة (حسب الطراز)، مع عمر ميكانيكي يصل إلى 5000 دورة، مما يقلل من تكرار الاستبدال وتكاليف الصيانة.
1. خطوط الإنتاج المؤتمتة بالكامل: تستخدم عمليات متقدمة مثل تجميع SMT والتجميع الآلي لضمان اتساق المنتج وموثوقيته.
2. عملية مراقبة الجودة الصارمة: تخضع كل وحدة لاختبارات متعددة بما في ذلك تحمل الجهد الكهربي وارتفاع درجة الحرارة والعمر الميكانيكي، مع معدل نجاح المصنع ≥99.8%.
3. نظام إدارة التتبع: يمكن تتبع المكونات الرئيسية إلى دفعات الموردين، مما يضمن شفافية سلسلة التوريد ومراقبة الجودة.
1. خوارزمية التعلم الذكي: تتكيف مع استراتيجيات التبديل بناءً على خصائص الحمل وظروف الشبكة، مما يحسن كفاءة الطاقة وحماية المعدات.
2. التحكم المزدوج في وحدة المعالجة المركزية: تتم مزامنة المعالجات الرئيسية والنسخ الاحتياطي في الوقت الفعلي، مما يضمن التشغيل الموثوق به حتى في حالة فشل نقطة واحدة.
3. شاشة اللمس HMI (اختيارية): تعرض بشكل حدسي الجهد والتردد وسجلات التبديل، وتدعم تكوين المعلمات في الموقع.
س 1: هل وقت التبديل قابل للتعديل؟
ج: نعم، تدعم بعض الطرز إعدادات التأخير، مما يسمح بتعديل وقت استجابة التحويل حسب الحاجة.
سؤال 2: هل يدعم الحماية من عدم التوازن على ثلاث مراحل؟
ج: نعم، يتضمن المنتج وظائف مراقبة الجهد والإنذار على ثلاث مراحل.
س3: هل بروتوكولات الاتصال مفتوحة؟
ج: يتم دعم بروتوكول Modbus RTU القياسي المفتوح لسهولة التكامل في أنظمة المراقبة المختلفة.
1. "إن وظيفة المراقبة عن بعد تقلل بشكل كبير من الضغط التشغيلي على مشاريعنا الخارجية. الواجهة سهلة الاستخدام وسهلة التكامل."
2. "نسبة أداء ممتازة من حيث التكلفة، والتسليم في الوقت المناسب، والخدمة المهنية. إنهم شريكنا على المدى الطويل."
بعد أن تطورت لأكثر من عشر سنوات، أصبحت Jinhand الآن من بين أبرز الشركات المصنعة والموردة للمعدات الكهربائية في الصين. يستخدم مصنعنا عددًا كبيرًا من التقنيات والمعدات الحديثة، ونحن نشجعك على طلب منتجاتنا الصينية المتميزة وبأسعار تنافسية.
