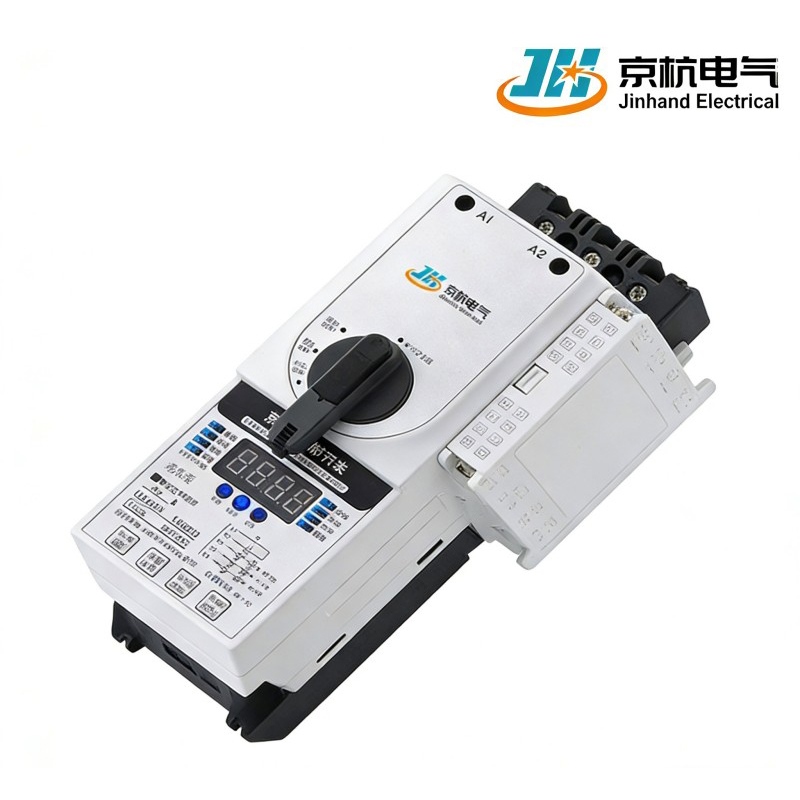

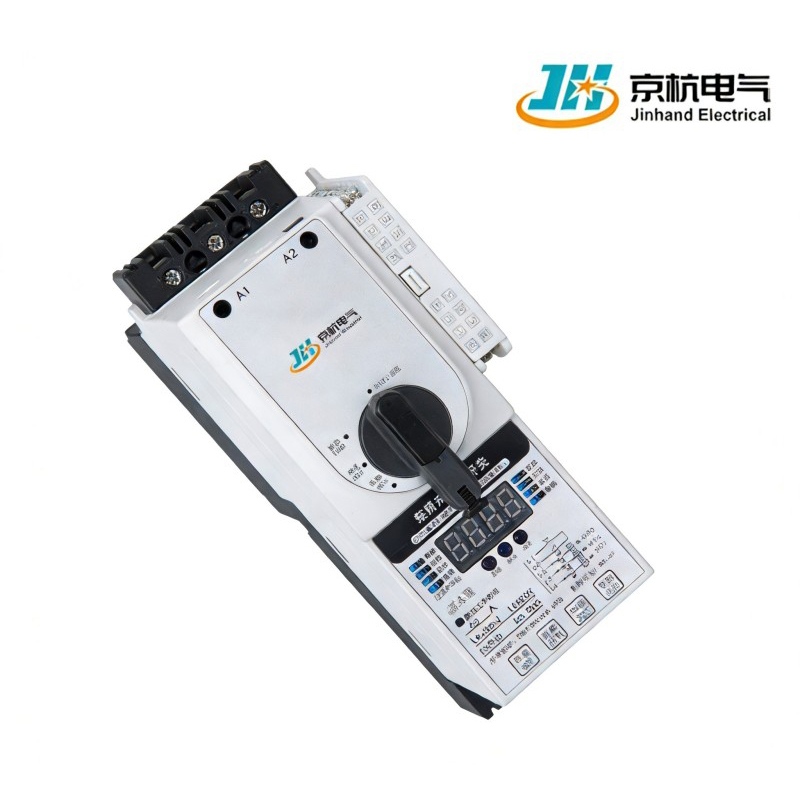

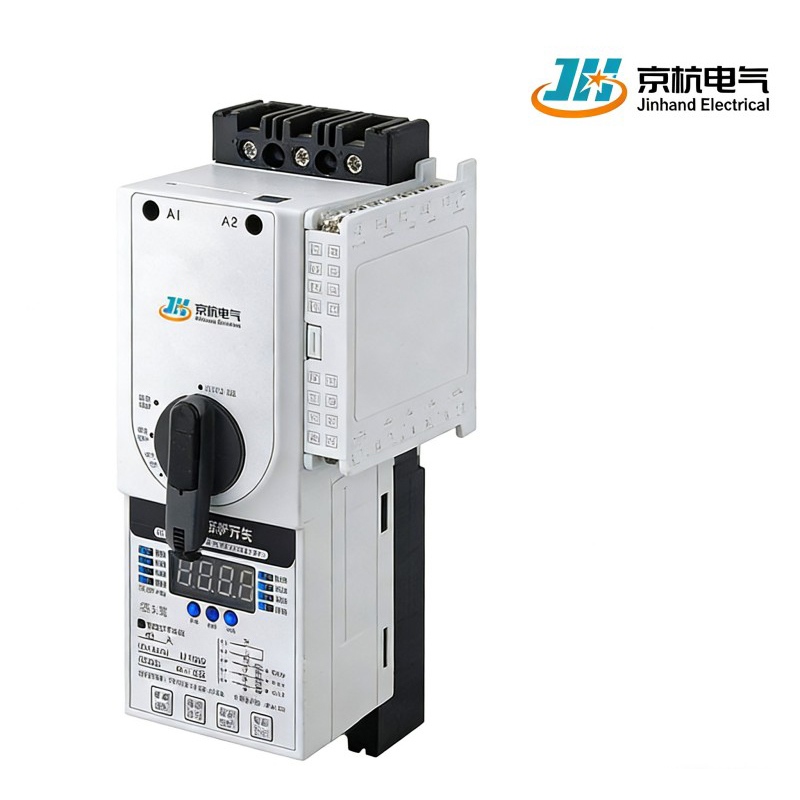

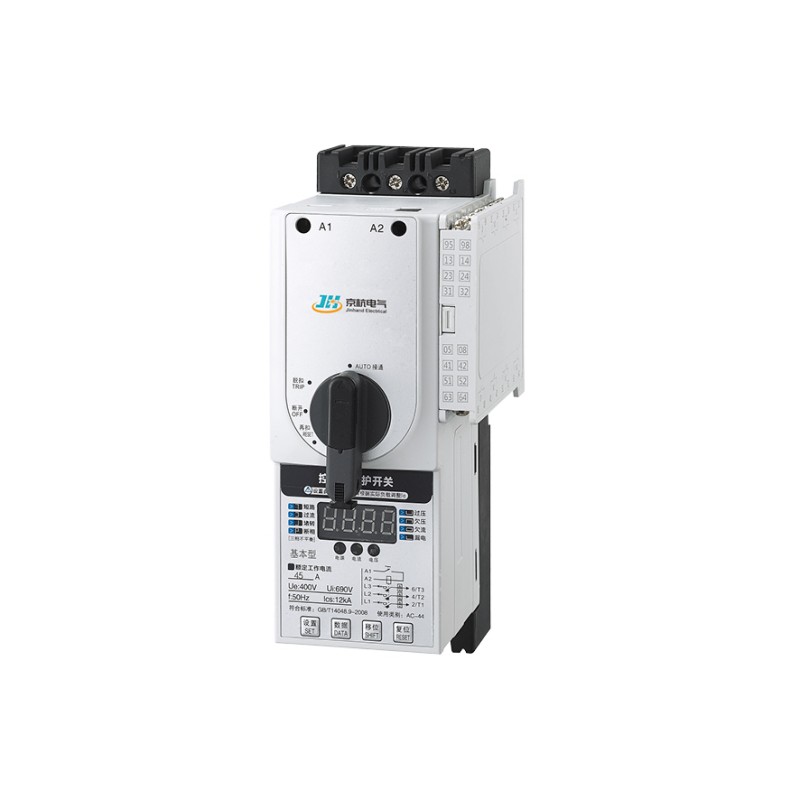

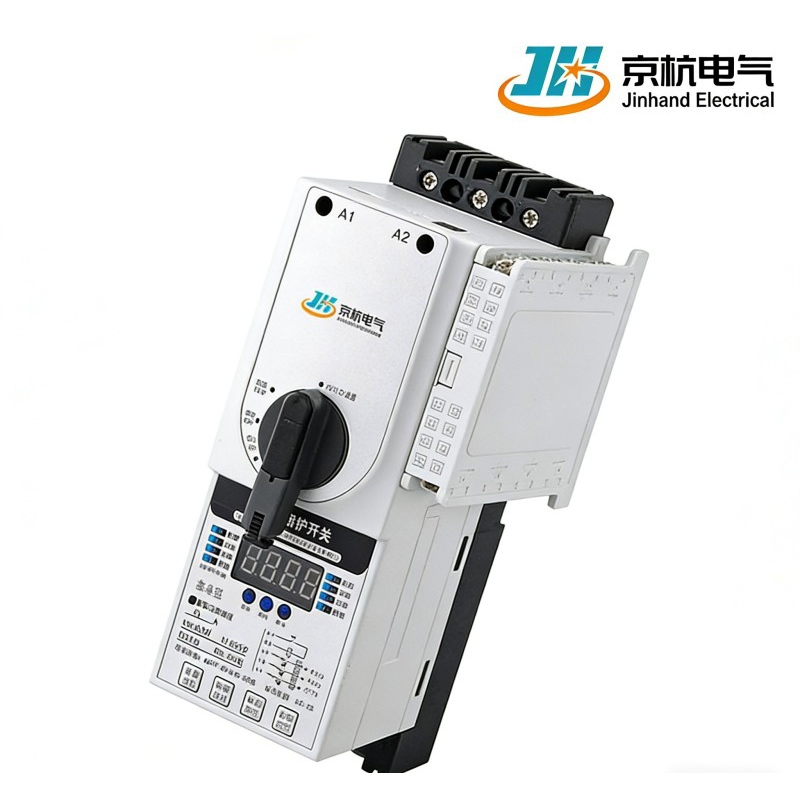

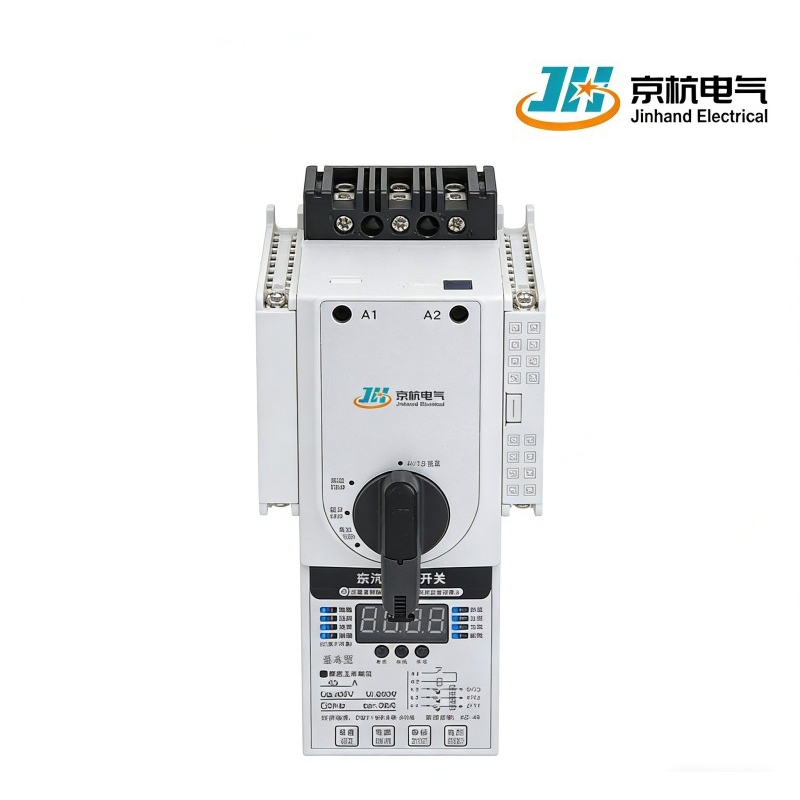

تم تطوير وتصنيع مفتاح التحكم والحماية CPS بواسطة شركة Jinhand Electrical Co., Ltd.، وهي شركة صينية رائدة في مجال التصنيع والتوريد. يتميز بتصميم متكامل معياري، فهو يجمع بين وظائف الحماية والتحكم المتعددة في وحدة واحدة. يعد هذا الحل المباشر من المصنع مناسبًا لأنظمة التيار المتردد بتردد 50 هرتز، ويوفر جهاز تحكم عن بعد وحماية شاملة للمحرك والتوزيع، مع نطاق تيار قابل للتعديل من 0.16 أمبير إلى 125 أمبير، مما يوفر حماية فعالة للأحمال التي تصل إلى 55 كيلو وات.
1. التصميم المتكامل المعياري: يجمع مفتاح التحكم والحماية CPS بين وظائف متعددة في وحدة واحدة، مما يقلل الحاجة إلى أجهزة منفصلة ويبسط عملية التثبيت.
التحكم عن بعد والمحلي: يوفر كلاً من التحكم الآلي عن بعد وإمكانيات التحكم اليدوي المحلي، مما يعزز المرونة التشغيلية.
2. ميزات الحماية الشاملة: توفر مجموعة واسعة من وظائف الحماية بما في ذلك الجهد الزائد، والجهد المنخفض، وفقدان الطور، والتيار السفلي، وحماية الطاقة المنخفضة، مما يضمن سلامة النظام.
3. الحماية المنسقة للوقت الحالي: تتضمن خصائص حماية مختلفة للوقت الحالي (الوقت العكسي، والوقت المحدد، ودائرة القصر اللحظية، ودائرة القصر اللحظية العالية) لحلول الحماية المصممة خصيصًا.
4. مجموعة واسعة من التطبيقات: مناسبة لمختلف أحمال المحركات وأحمال التوزيع عن طريق اختيار الوحدات الوظيفية المناسبة أو الملحقات
| إطار الرسم البياني الحالي | الوحدة الرئيسية - التصنيف الحالي | تصنيف التشغيل الحالي لوحدة التحكم الذكية | نطاق الإعداد الحالي للتأخير القصير | نطاق الإعداد الحالي للتأخير الطويل | التحكم في نطاق الطاقة عند 380 فولت | فئة الاستخدام |
| 45 | 1216183245 | 0.4 | 0.48-4.8 | 0.16-0.4 | 0.05-0.12 | AC-42AC-43AC-44 |
| 1 | 1.2-12 | 0.4-1 | 0.12-0.33 | |||
| 2.5 | 3-30 | 1-2.5 | 0.33-1.1 | |||
| 4 | 4.8-48 | 1.6-4 | 0.33-1.6 | |||
| 6.3 | 7.5-75 | 2.5-6.3 | 1-2.5 | |||
| 12 | 14.4-144 | 4.8-12 | 2.2-5.5 | |||
| 16 | 19.2-192 | 6.4-16 | 2.5-7.5 | |||
| 18 | 21.6-216 | 7.2-18 | 3.0-8 | |||
| 25 | 30-300 | 10-25 | 5.5-11 | |||
| 32 | 38.4-384 | 12.8-32 | 5.5-15 | |||
| 40 | 48-480 | 16-40 | 7.5-18.5 | |||
| 45 | 54-540 | 18-45 | 7.5-22 | |||
| 125 | 161832455063100125 | 6.3 | 7.5-75 | 2.5-6.3 | 1-2.5 | |
| 12 | 14.4-144 | 4.8-12 | 2.2-5.5 | |||
| 16 | 19.2-192 | 6.4-16 | 2.5-7.5 | |||
| 18 | 21.6-216 | 7.2-18 | 3.3-8 | |||
| 25 | 30-300 | 10-25 | 5.5-11 | |||
| 32 | 38.4-384 | 12.8-32 | 5.5-15 | |||
| 40 | 48-480 | 16-40 | 7.5-18.5 | |||
| 45 | 54-540 | 18-45 | 7.5-22 | |||
| 50 | 60-600 | 20-50 | 7.5-22.5 | |||
| 63 | 75.6-756 | 25.2-63 | 11-30 | |||
| 80 | 96-960 | 32-80 | 15-37 | |||
| 100 | 120-1200 | 40-100 | 18.5-45 | |||
| 125 | 150-1500 | 50-125 | 22-55 |
1. توافق الجهد والتردد: مصمم لأنظمة الطاقة AC 50 هرتز (60 هرتز) بجهد مقدر 690 فولت.
2. نطاق التيار المقنن: يتراوح التيار المقنن للوحدة الرئيسية من 6.3 أمبير إلى 125 أمبير، مع تيار تشغيل قابل للتعديل لوحدة التحكم الذكية من 0.16 أمبير إلى 125 أمبير.
3. التحكم في قوة المحرك: قادر على التحكم في قوة المحرك من 0.05KW إلى 55KW، مما يسمح بالإدارة الفعالة لعمليات المحرك.
4. القدرة على التعامل مع التيار: تسهل توصيل وحمل وكسر التيارات في ظل الظروف العادية وغير الطبيعية المحددة، بما في ذلك الأحمال الزائدة والدوائر القصيرة.
1. تصميم متكامل متعدد الوظائف: يجمع بين وظائف قواطع الدائرة، والموصلات، والمرحلات الحرارية، ومرحلات الحماية في وحدة واحدة، مما يبسط بنية النظام ويوفر مساحة التثبيت.
2. حماية ذكية قابلة للتعديل: وحدة تحكم ذكية مدمجة مع نطاق تعديل تيار واسع 0.16A−125A، تدعم خصائص الحماية المتعددة للتيار الزمني (الوقت العكسي، الوقت المحدد، ماس كهربائى لحظي، إلخ) للتكيف الدقيق مع الأحمال المختلفة.
3. التحكم المزدوج عن بعد والمحلي: يدعم التحكم الآلي عن بعد والتشغيل اليدوي في الموقع، مما يلبي احتياجات الأتمتة والتدخل في حالات الطوارئ.
4. دعم تصنيف الجهد العالي: جهد التشغيل المقدر يصل إلى 690 فولت، مناسب لأنظمة توزيع الطاقة ذات الجهد المتوسط والمنخفض.
1. التصميم المتكامل يقلل من مخزون قطع الغيار: يستبدل جهاز واحد العديد من المكونات المنفصلة، مما يقلل من تنوع قطع الغيار وضغط المخزون.
2. معلمات الحماية القابلة للبرمجة: يمكن للمستخدمين ضبط إعدادات الحماية بناءً على الأحمال الفعلية لتجنب التعثر الكاذب وتحسين استمرارية تشغيل النظام.
3. توسيع الوحدات والصيانة: تدعم الوحدات والملحقات الوظيفية الاستبدال السريع، مما يبسط الصيانة ويختصر وقت استرداد الأخطاء.
4. عملية منخفضة الطاقة: استهلاك طاقة التحكم الأمثل يوفر الطاقة في التشغيل على المدى الطويل.
1. خطوط إنتاج SMT مؤتمتة بالكامل: ضمان اتساق وموثوقية مكونات التحكم الإلكتروني.
2.100% اختبار المصنع: تخضع كل وحدة لاختبار وظيفي، وتحمل اختبار الجهد، والتحقق من منطق الحماية.
3. اختبارات الشيخوخة الصارمة: محاكاة بيئات التشغيل طويلة المدى لكشف العيوب المحتملة في وقت مبكر، مما يعزز موثوقية المنتج.
1. واجهة الاتصال الذكية الاختيارية: تدعم البروتوكولات مثل Modbus وProfibus لسهولة التكامل في أنظمة PLC/DCS.
2. شاشة LCD وإعدادات لوحة المفاتيح: تعرض بشكل بديهي أنواع الأخطاء الحالية ومعلمات الإعداد، مما يدعم التصحيح السريع في الموقع.
3. إصدار التحكم المزدوج بالطاقة الاختياري: يمكن توسيعه ليشمل وظيفة التبديل التلقائي مزدوج الطاقة، ودمج التحكم والحماية.
1. انخفاض استهلاك الطاقة الاحتياطية: استهلاك الطاقة الاحتياطية أقل من الحلول المنفصلة التقليدية، بما يتماشى مع اتجاهات توفير الطاقة.
2. خالي من المواد الخطرة: يتوافق مع توجيهات RoHS، مع مواد قابلة لإعادة التدوير.
3. التحكم الأمثل في المحرك: يدعم أوضاع التشغيل الناعمة والموفرة للطاقة، مما يقلل من تأثير إيقاف تشغيل المحرك وتشغيل استهلاك الطاقة.
1. فريق البحث والتطوير المحترف: أكثر من عقد من التخصص في مفاتيح التحكم والحماية، مع تكنولوجيا منتجات ناضجة وموثوقة.
2. مصفوفة المنتج الكاملة: تغطي تيارين رئيسيين للإطار 45A و125A، مما يوفر حلولاً كاملة النطاق من الأحمال الخفيفة إلى الأحمال الثقيلة.
3. قدرة التخصيص المرنة: منطق الحماية القابل للتخصيص، وبروتوكولات الاتصال، والأبعاد، وما إلى ذلك، بناءً على احتياجات العملاء.
4. دعم الخدمة العالمية: يتم تصدير المنتجات إلى أكثر من 30 دولة من خلال شبكة خدمات فنية سريعة الاستجابة.
بعد أكثر من عقد من النمو المطرد، ارتقت شركة Jinhand لتصبح واحدة من أكبر الشركات المصنعة والموردة للمعدات الكهربائية في الصين. يدمج مصنعنا مجموعة من التقنيات والمرافق المتطورة، ونحن نرحب بكم لشراء منتجاتنا عالية الجودة والفعالة من حيث التكلفة المصنعة في الصين.
