مفتاح النقل التلقائي للطاقة المزدوجة

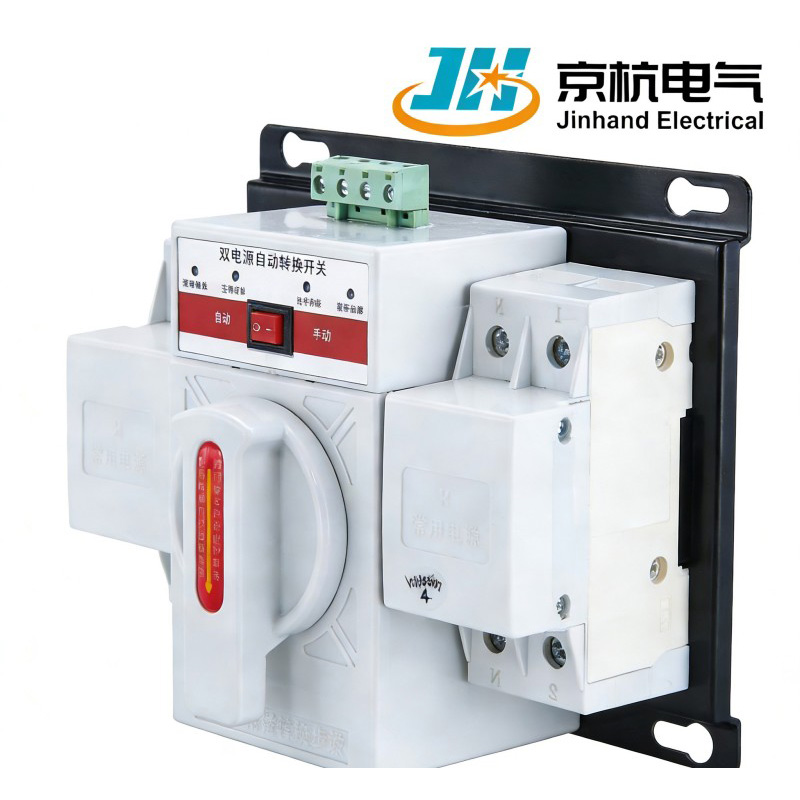

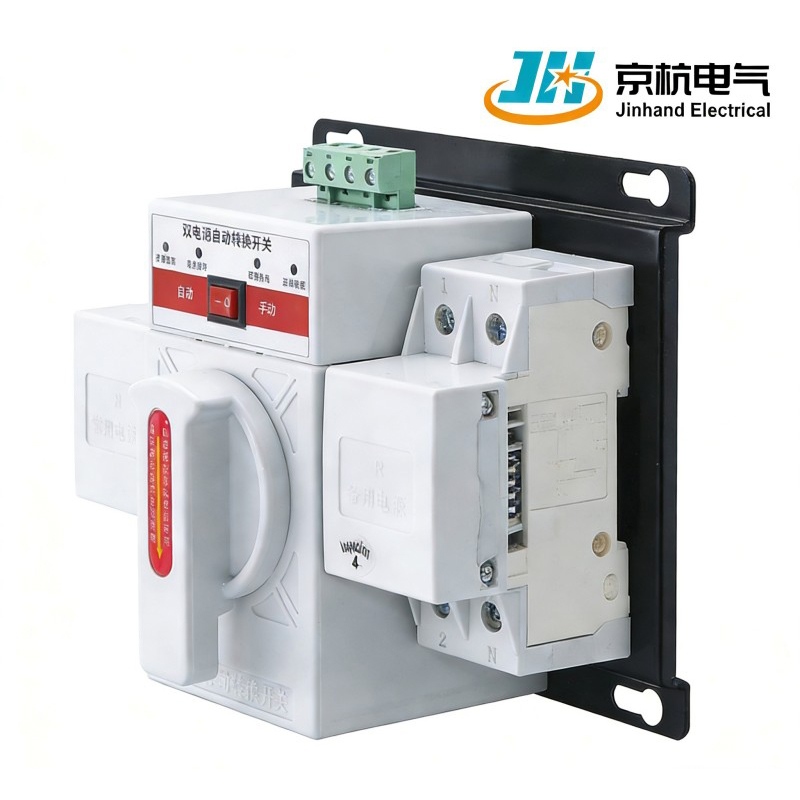

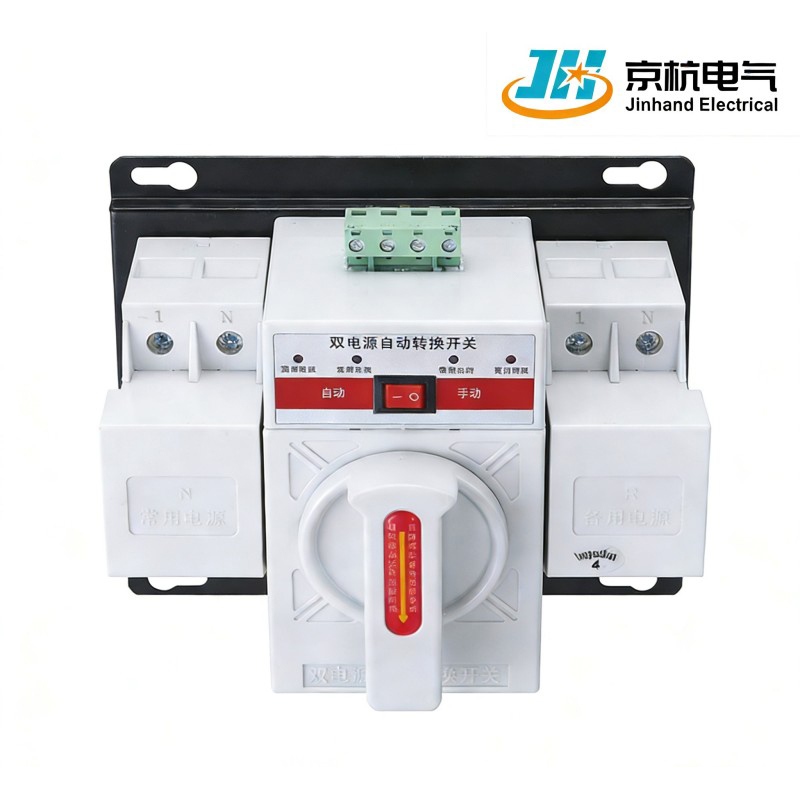

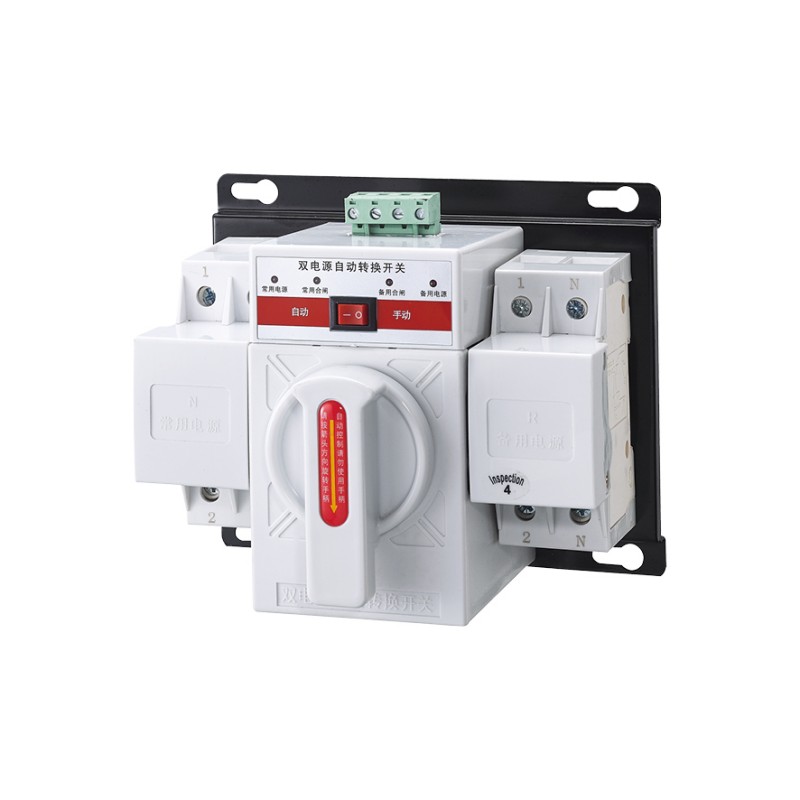

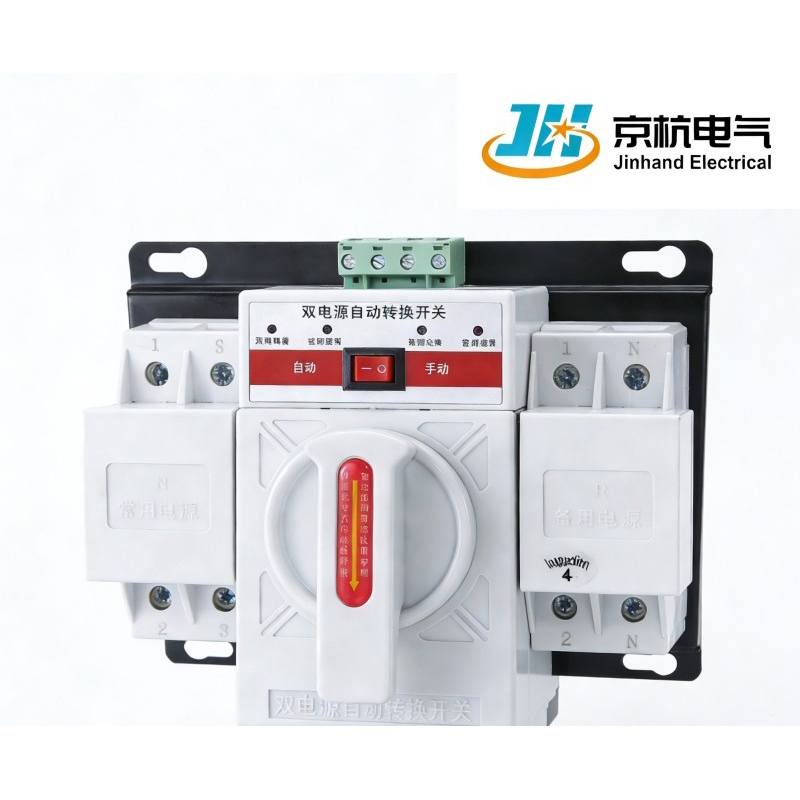

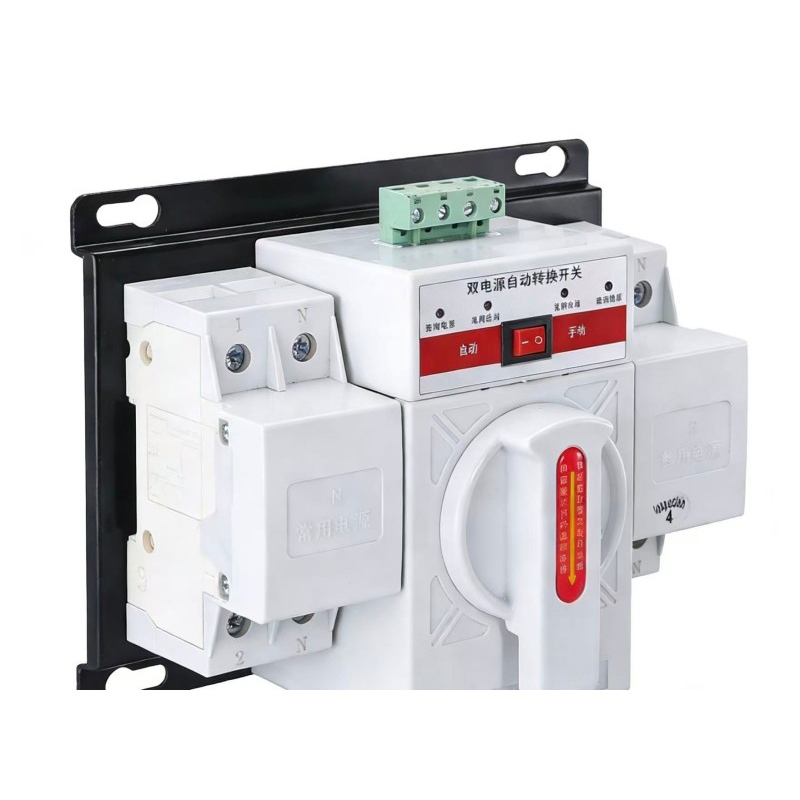

تم تصميم مفتاح النقل الأوتوماتيكي JHQ1 للطاقة المزدوجة من شركة Jinhand Electrical لأنظمة الدائرة المزدوجة التي تعمل بتردد AC 50 هرتز أو 60 هرتز، مع جهد كهربائي 220 فولت أو 380 فولت وتيارات تصل إلى 63 أمبير. يتيح هذا المفتاح المدمج التبديل الانتقائي لمصدر الطاقة ويوفر الحماية ضد قصر الدائرة والحمل الزائد وانخفاض الجهد. يتميز بمحرك واحد من أجل التشغيل السلس والأقفال الميكانيكية من أجل السلامة، هذا المنتج الموثوق به متوفر من مصنع ومورد موثوق به في الصين.

المزايا

1. التبديل الانتقائي: يمكّن المستخدمين من التبديل بين مصدرين للطاقة حسب الحاجة، مما يعزز المرونة التشغيلية.
2.السلامة والحماية: يوفر حماية شاملة ضد قصر الدائرة، والحمل الزائد، وانخفاض الجهد، وفقدان الجهد، مما يضمن السلامة في أنظمة إمداد الطاقة.
3.الامتثال للحماية من الحرائق: مناسب للبيئات التي تتطلب الامتثال للسلامة من الحرائق، مثل مباني المكاتب والمستشفيات ومراكز التسوق.
4. عمر خدمة طويل: مصمم من أجل المتانة والموثوقية، مما يؤدي إلى عمر تشغيلي أطول.
5. التشغيل الهادئ: تضمن آلية القيادة ذات المحرك الواحد التشغيل السلس والخالي من الضوضاء مع الحد الأدنى من قوة التأثير.

مبدأ العمل

1. حالة الطاقة الرئيسية العادية: عندما يعمل مصدر الطاقة الرئيسي بشكل طبيعي ويتم ضبط مفتاح الوظيفة على الوضع التلقائي، يفتح قاطع الدائرة الاحتياطية بينما يغلق قاطع الدائرة الرئيسي. وهذا يضمن أن مصدر الطاقة الرئيسي متصل بالحمل.
2. كشف انقطاع الجهد: إذا كان هناك انقطاع في الجهد في مرحلة واحدة أو جميع المراحل الثلاث لمصدر الطاقة الرئيسي، فإن مفتاح النقل التلقائي (ATS) يكتشف هذه الحالة غير الطبيعية.
3. نقل الحمل: يقوم ATS بنقل الحمل من مصدر الطاقة الرئيسي إلى مصدر الطاقة الاحتياطي، بشرط أن يتوفر جهد عادي لمصدر الطاقة الاحتياطي.
4. استعادة الطاقة: بمجرد عودة مصدر الطاقة الرئيسي إلى مستويات الجهد العادية، يقوم ATS تلقائيًا بتبديل الحمل مرة أخرى من مصدر الطاقة الاحتياطي إلى مصدر الطاقة الرئيسي.
5. الوظائف الرئيسية
التبديل التلقائي: يضمن نقل الحمل بسلاسة بناءً على حالة مصدر الطاقة للحفاظ على التشغيل المستمر.
المراقبة في الوقت الحقيقي: تراقب بشكل مستمر جهد مصدر الطاقة لضمان استقرار النظام وسلامته.
الموثوقية: يوفر ضمانًا للطاقة الاحتياطية لمنع الانقطاعات بسبب انقطاع التيار الكهربائي الرئيسي.

الميزات الرئيسية

1. المواصفات المقدرة: تعمل بتردد تيار متردد 50 هرتز أو 60 هرتز مع الفولتية المقدرة 220 فولت أو 380 فولت وتدعم التيارات حتى 63 أمبير.
2. تصميم مدمج: يتميز بحجم صغير وهيكل بسيط، مما يجعل التثبيت والتشغيل سهلاً.
3. خيارات التكوين: متوفرة في تكوينات 3P (ثلاثية الطور) و4P (أربعة الطور) لتلبية احتياجات التطبيقات المختلفة.
4. آلية التعشيق: مجهزة بالتعشيقات الميكانيكية والكهربائية للتبديل الموثوق بين مصادر الطاقة الرئيسية والاستعدادية.
5. الأوضاع اليدوية والتلقائية: تدعم أوضاع التبديل اليدوية والتلقائية، مما يوفر تنوعًا في التشغيل.
6. مؤشر الحالة: يتضمن محطات الأسلاك لاتصالات المستخدم والمؤشرات على A.T.S. لوحة لإظهار حالة الفتح أو الإغلاق لقواطع الدائرة.
7.الامتثال القياسي: يفي بمعيار GB/T 14048.11، مما يضمن الالتزام بلوائح السلامة والأداء.

أبرز المنتجات

1. التبديل التلقائي الذكي: يتحول تلقائيًا إلى مصدر الطاقة الاحتياطية في حالة انقطاع الطاقة الرئيسية ويعود عندما يكون طبيعيًا، مما يضمن إمداد الطاقة المستمر.
2. حماية انتقائية مزدوجة للطاقة: تدعم الحماية من الحمل الزائد والدوائر القصيرة والجهد المنخفض لكل من المصادر الرئيسية والاحتياطية مع وظائف التعثر المستقلة.
3. أوضاع تشغيل متعددة: تدعم أوضاع التحكم التلقائي واليدوي وعن بعد لتلبية احتياجات التطبيقات المختلفة.
4. تصميم وحدات مدمج: هيكل موفر للمساحة يسمح بالتركيب المرن في صناديق التوزيع القياسية.

تحسين التكلفة التشغيلية

1. التشخيص الذاتي ومراقبة الحالة: يعمل اكتشاف الجهد المدمج والتشخيص الذاتي للخطأ على تقليل الحاجة إلى عمليات الفحص اليدوي.
2. تصميم الصيانة المعيارية: وحدة التحكم ومحرك القيادة وآلية التشغيل هي وحدات معيارية للاستبدال السريع للمكونات المعيبة.
3. تصميم طويل العمر: عمر ميكانيكي يصل إلى 10,000 دورة، وعمر كهربائي 5,000 دورة، مما يقلل من تكاليف الاستبدال والصيانة.
4. انخفاض استهلاك الطاقة الاحتياطية: انخفاض استهلاك الطاقة الخامل والتشغيل الموفر للطاقة.

المتانة والاستقرار

1. التصميم الهيكلي عالي القوة: غلاف مصنوع من البلاستيك الهندسي المقوى المقاوم للهب. الأجزاء المعدنية الداخلية مطلية بالنيكل لمقاومة التآكل والتآكل.
2. نطاق واسع لتكيف الجهد: نطاق واسع لمراقبة الجهد للمصادر الرئيسية والاحتياطية، مقاوم لتقلبات الشبكة والتداخل.
3. قدرة التشغيل على درجة حرارة واسعة: درجة حرارة التشغيل من -25 درجة مئوية إلى +55 درجة مئوية، مناسبة لمختلف المناخات.
4. مقاومة الاهتزاز والصدمات: اجتاز اختبارات الاهتزاز والصدمات الميكانيكية، وهو مناسب لبيئات مثل غرف الخوادم وورش العمل.

مزايا عملية الإنتاج

1. خط التجميع الآلي بالكامل: تتم العمليات الرئيسية مثل تجميع المحرك، واللحام التلامسي، واختبار وحدة التحكم تلقائيًا.
2. الاختبار الوظيفي المزدوج: تخضع كل وحدة لاختبارات الأداء الكهربائي واختبارات الربط الميكانيكية.
3. رقابة صارمة على الجودة: تطبق نظام إدارة الجودة ISO 9001 مع فحص 100% للمكونات المهمة.
4. نظام إدارة التتبع: يحتوي كل منتج على رقم تسلسلي فريد لتتبع العملية الكاملة.

التعليمات

1. هل يدعم التبديل بين طاقة المولد والشبكة؟
نعم، يمكن ضبطها على أولوية الشبكة أو وضع أولوية المولد مع وقت تبديل قابل للتعديل.
2. هل هناك انقطاع في الطاقة أثناء التبديل؟
يؤدي تصميم الاستراحة قبل الصنع إلى انقطاع قصير، عادةً ما يكون ≥100 مللي ثانية.
3. هل يدعم المراقبة عن بعد؟
تدعم وحدات الاتصال الاختيارية مراقبة الحالة والتحكم فيها عن بعد.
4. ما هي متطلبات تسلسل الطور أثناء التثبيت؟
يجب أن تكون تسلسلات مراحل الطاقة الرئيسية والاحتياطية متطابقة؛ وإلا فقد يفشل التبديل أو يتسبب في تلف المعدات.

ملاحظات العملاء

1. "تم اختيار سلسلة JHQ1 لمشاريع UPS المتعددة لمراكز البيانات. تحويل موثوق، تشغيل مستقر، ضمان الطاقة المستمرة بشكل فعال للأحمال الحرجة."
2. "هيكل منتج مدمج، وظائف شاملة، مناسب بشكل خاص للمستشفيات والمؤسسات المالية والمواقع الأخرى ذات متطلبات موثوقية عالية لإمدادات الطاقة."
