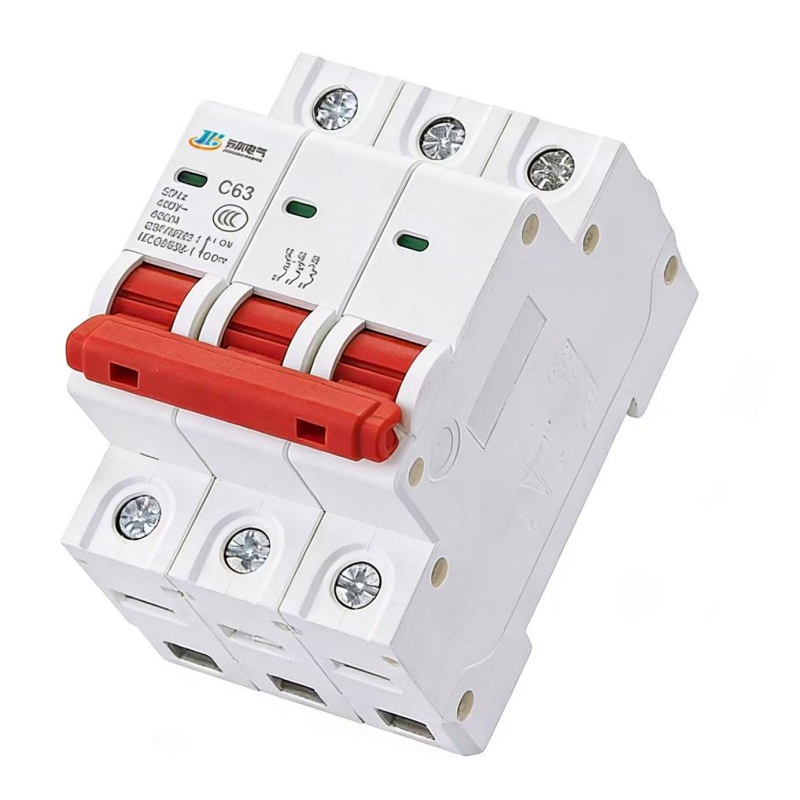

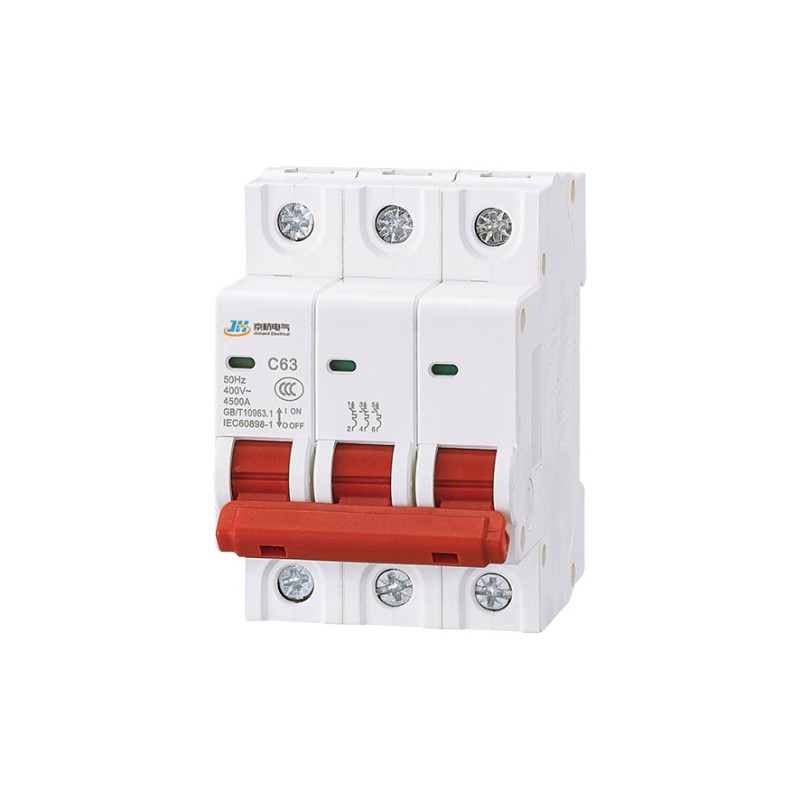

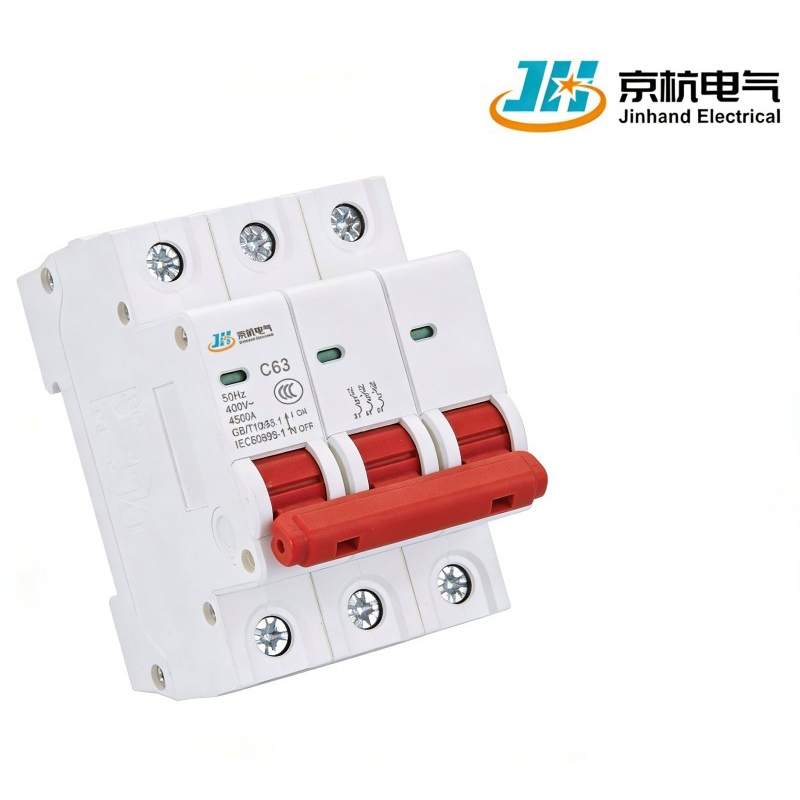

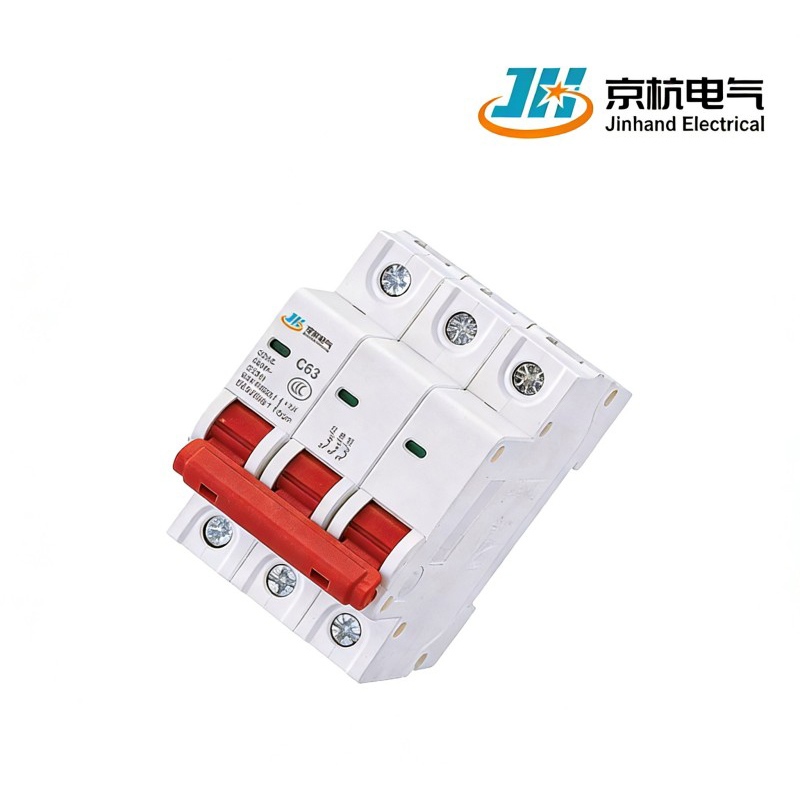

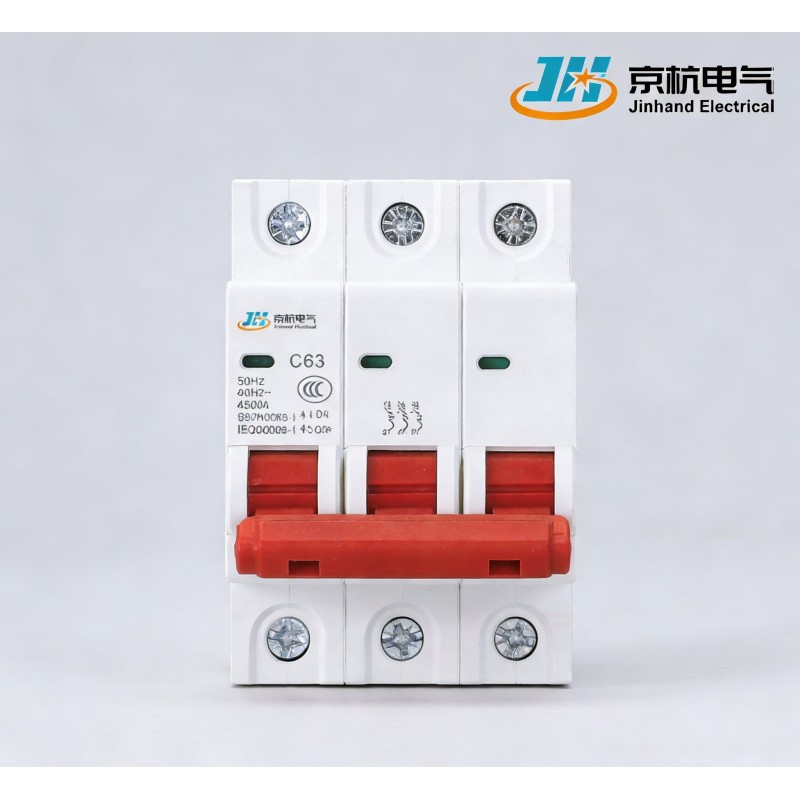

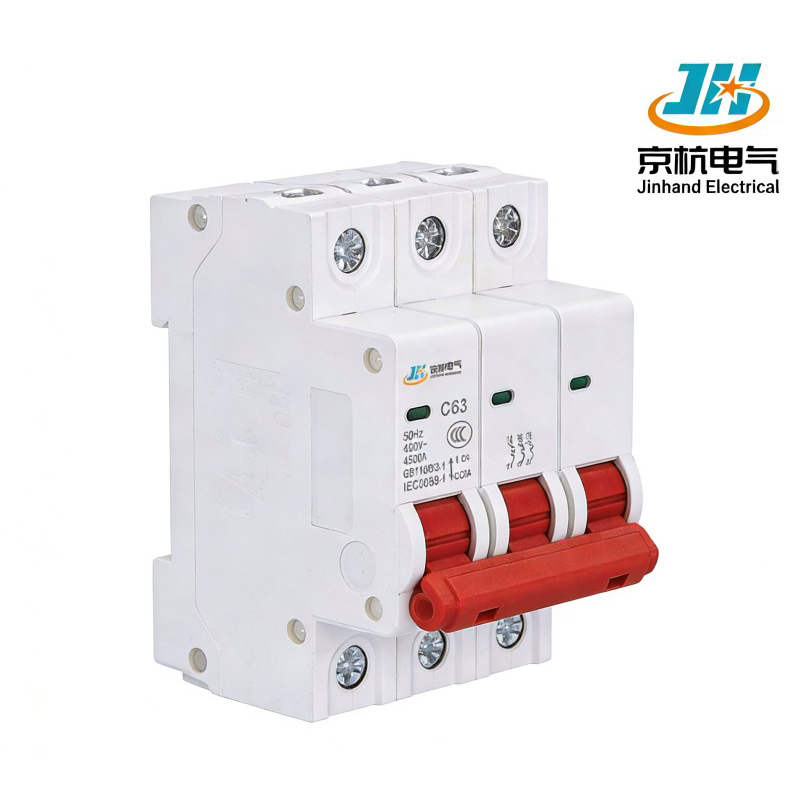

قاطع الدائرة الكهربائية المصغر DZ47-63، المصنوع في الصين من قبل مورد موثوق به، يتميز بالتصميم المتقدم والأداء الموثوق به. إنه يوفر قدرة قطع عالية وحماية من التحميل الزائد/الدائرة القصيرة لدوائر الإضاءة والتوزيع. مصنوع من مواد مقاومة للصدمات ومثبطات اللهب، وهو مثالي للتطبيقات الصناعية والتجارية والسكنية. هذا المنتج المدمج والممتع من الناحية الجمالية يتوافق مع معايير GB10963.1 وIEC60898-1 وقد حصل على شهادة CCC، مما يضمن السلامة والجودة.
1. الأداء الموثوق: تم تصميم قاطع الدائرة الكهربائية المصغر DZ47-63 من أجل التشغيل الموثوق به، مما يضمن الأداء المتسق في التطبيقات المختلفة.
2. قدرة كسر عالية: قادرة على التعامل مع تيارات الأعطال العالية، مما يوفر حماية معززة للأنظمة الكهربائية.
3. تصميم مدمج وجمالي: حجمه الصغير ومظهره الجذاب يجعله مناسبًا للتركيب في الأماكن المرئية دون المساس بالوظيفة.
4. مواد مقاومة للصدمات ومثبطات اللهب: مصنوعة من مواد متينة تعزز السلامة من خلال مقاومة التأثيرات وتقليل مخاطر الحريق.
5. الامتثال للمعايير: يفي بمعايير GB10963.1 وIEC60898-1، مما يضمن التزامه بلوائح السلامة والأداء المعترف بها.
تصنيف قدرة ماس كهربائى lcn، خدمة ماس كهربائى قدرة كسر Ics.
| مشروع | التصنيف الحالي | تصنيف تيار الدائرة القصيرة (أ) | قدرة كسر ماس كهربائى للخدمة (أ) |
| DZ47 | 6 ~ 63 أ | 4500 | 4500 |
الحياة الميكانيكية والكهربائية.
| مشروع | عدد الدورات | التصنيف الحالي (أ) | تردد التشغيل (دورات / ساعة) |
| الحياة الكهربائية | 4000 | 240 | 6 ~ 32 |
| 120 | 40~63 | ||
| الحياة الميكانيكية | 20000 | 240 | 6~63 |
خصائص حماية التيار الزائد عند 30 درجة مئوية ~ 35 درجة مئوية.
| التصنيف الحالي لوحدة التعثر (أ) | الحالة الأولية | اختبار الحالي | الوقت المحدد | النتيجة المتوقعة | ملاحظات |
| 6~63 | الحالة الباردة | 1.13 بوصة | t<1h في ≥63A | لا تنطلق |
|
| 6~63 | تابع فورًا بعد الاختبار السابق. | 1.45 بوصة | ر <1 ساعة في ≥63A | التعثر | يزداد التيار بشكل مطرد إلى القيمة المحددة خلال 5 ثوان. |
| في ≥32 | الحالة الباردة | 2.55 بوصة | 1 ثانية |
التعثر |
|
| في> 32 | الحالة الباردة | 2.55 بوصة | 1 ثانية |
التعثر | |
| 6~63 | الحالة الباردة | 3 بوصة | ر .10.1 ثانية | لا تنطلق | النوع ب |
| 5 بوصة | ر <0.1 ثانية | التعثر | |||
| 5 بوصة | ر .10.1 ثانية | لا تنطلق | النوع ج | ||
| 10 بوصة | ر <0.1 ثانية | التعثر | |||
| 10 بوصة | ر .10.1 ثانية | لا تنطلق | النوع د | ||
| 14 بوصة | ر <0.1 ثانية | التعثر |
1. مواصفات التشغيل: مصممة لأنظمة التيار المتردد 50 هرتز أو 60 هرتز بجهد مقنن 220/380 فولت وتيار مقنن يصل إلى 63 أمبير.
2.قدرات الحماية: توفر حماية من الحمل الزائد وقصر الدائرة للإضاءة ودوائر التوزيع والمعدات، مما يضمن سلامة النظام.
3. تطبيقات متعددة الاستخدامات: مناسبة للمباني المكتبية الصناعية والتجارية الشاهقة والسكنية، مما يجعلها قابلة للتكيف مع البيئات المختلفة.
4. عمليات التبديل غير المتكررة: يمكن استخدامها للتبديل العرضي في الظروف العادية، مما يزيد من تنوعها في الأنظمة الكهربائية.
5.شهادة CCC: معتمدة للسلامة وضمان الجودة، مما يعكس امتثالها للمعايير الوطنية.
1. تصميم مدمج وفعال: حجم صغير، بعرض 18 مم فقط لكل عمود، يوفر مساحة التثبيت، ومناسب لمختلف صناديق التوزيع المدمجة.
2. قدرة كسر عالية: قدرة كسر دائرة قصر تصل إلى 4.5 كيلو أمبير، مما يلبي احتياجات معظم التطبيقات الصناعية السكنية والعامة.
3. خصائص التعثر المتنوعة: توفر منحنيات التعثر B وC وD لتناسب أنواع الأحمال المختلفة (المقاومة، والحثية، والسعوية، وما إلى ذلك).
4. شهادة السلامة العالية: معتمدة من CCC، متوافقة مع معايير GB 10963.1 وIEC 60898-1، مما يضمن جودة موثوقة.
1. توسيع رقم القطب المعياري: يدعم مجموعات مرنة من تكوينات 1P و2P و3P و4P بناءً على احتياجات الدائرة، مما يقلل من التكرار.
2. إعادة ضبط الأخطاء السريعة: إعادة الضبط اليدوي سريعة، ومناسبة للتشغيل المتكرر، مع عمر كهربائي يصل إلى 4,000 دورة.
3. إشارة واضحة للحالة: يمكن رؤية حالة التشغيل/الإيقاف بسهولة، مما يسهل عمليات التفتيش اليومية واستكشاف الأخطاء وإصلاحها.
4. عمر ميكانيكي طويل: عمر ميكانيكي يصل إلى 20,000 دورة، مناسب للدوائر التي يتم تشغيلها بشكل متكرر مثل الإضاءة والمقابس.
1. التغليف الموحد: تغليف متعدد الطبقات مع أكياس مضادة للكهرباء الساكنة، وكرتون، وصناديق خارجية، مناسبة للشحن والتخزين بالجملة.
2. سهولة تركيب السكك الحديدية DIN: متوافقة مع قضبان DIN القياسية مقاس 35 مم، وتصميم المشبك الآمن، والتركيب والإزالة لا يتطلب أي أدوات.
3. أسلاك التوصيل والتشغيل: تدعم أطراف المشبك اللولبي كلاً من الموصلات المرنة والصلبة، مما يضمن اتصالات مريحة وموثوقة.
4. توافق الجهد العالمي: مناسب لأنظمة 220 فولت/380 فولت 50 هرتز/60 هرتز، متوافق مع معظم شبكات الطاقة الإقليمية في جميع أنحاء العالم.
1. غطاء مقاوم للهب عالي القوة: مصنوع من مادة سبائك PC+ABS، تصنيف مثبطات اللهب UL94 V-0، مقاوم للصدمات والشيخوخة.
2. اتصالات سبائك الفضة: تستخدم جهات الاتصال سبائك الفضة للتوصيل الجيد ومقاومة تآكل القوس ومقاومة الاتصال المستقرة.
3. قدرة التشغيل على درجة حرارة واسعة: مناسبة لدرجات الحرارة المحيطة من -5 درجة مئوية إلى +40 درجة مئوية، لا تليين في درجات الحرارة العالية أو التشقق في درجات الحرارة المنخفضة.
4. مقاومة التيار المفاجئ: اجتاز اختبارات صارمة لدائرة القصر والشيخوخة، مما يضمن أداءً مستقرًا على المدى الطويل.
1. خط التجميع الآلي بالكامل: الأتمتة بدءًا من القولبة بالحقن والتجميع والاختبار وحتى التغليف تضمن السعة والاتساق.
2.100% اختبار كهربائي: تخضع كل وحدة لاختبارات شاملة بما في ذلك الخصائص التشغيلية وتحمل الجهد وارتفاع درجة الحرارة.
3. العمليات والمواد الصديقة للبيئة: مواد الإسكان قابلة لإعادة التدوير، والإنتاج خالي من الرصاص والهالوجين، ومتوافق مع توجيهات RoHS.
4. نظام تتبع الجودة: يمكن إرجاع كل دفعة إلى خط الإنتاج والمواد الخام وسجلات الاختبار.
1. دعم الاختيار المجاني: أدوات الاختيار عبر الإنترنت وخدمات الاستشارة اليدوية.
2.إرشادات التثبيت والتدريب: مقاطع فيديو التثبيت والأدلة الفنية والتدريب في الموقع.
3. خدمة الاستجابة السريعة: خط ساخن مخصص للخدمة للتوجيه الفني عن بعد والدعم في الموقع.
1. "تم اختيار سلسلة DZ47-63 للعديد من مشاريع التجديد السكنية والتجارية. حجم صغير، سهولة التركيب، أداء مستقر، مع تعليقات العملاء الإيجابية."
2.."نسبة عالية من التكلفة إلى الأداء، والتسليم في الوقت المناسب، والمواصفات الكاملة، وتوفير دعم موثوق للمنتج لحلول صناديق التوزيع الخاصة بنا."
