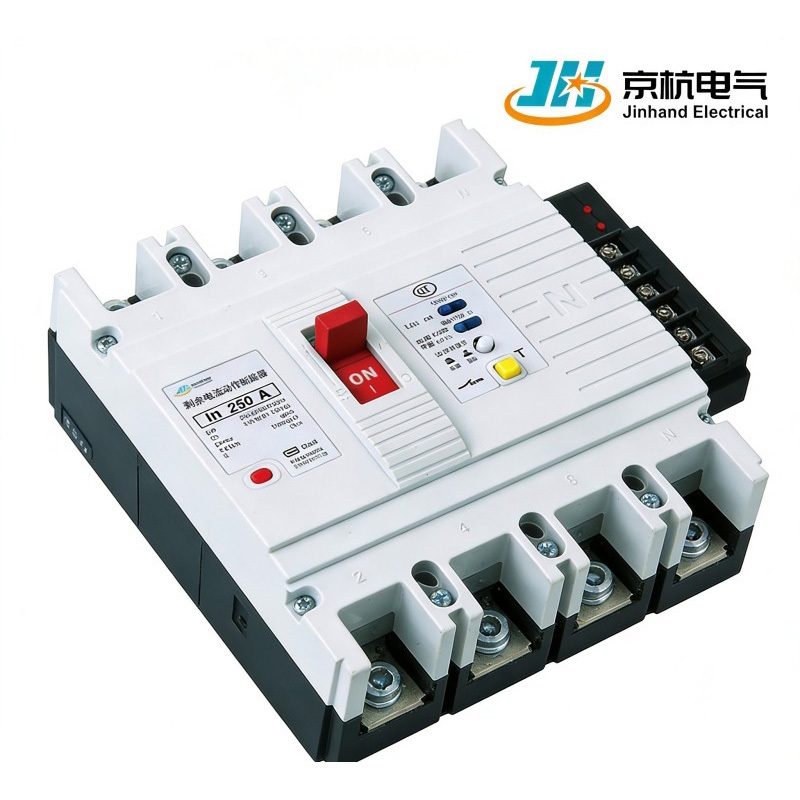

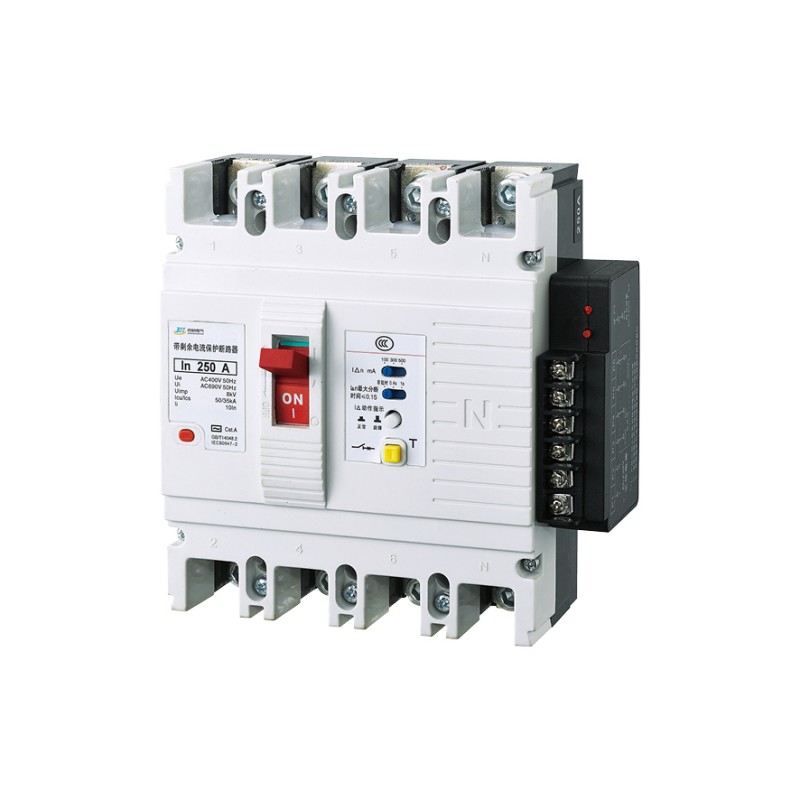

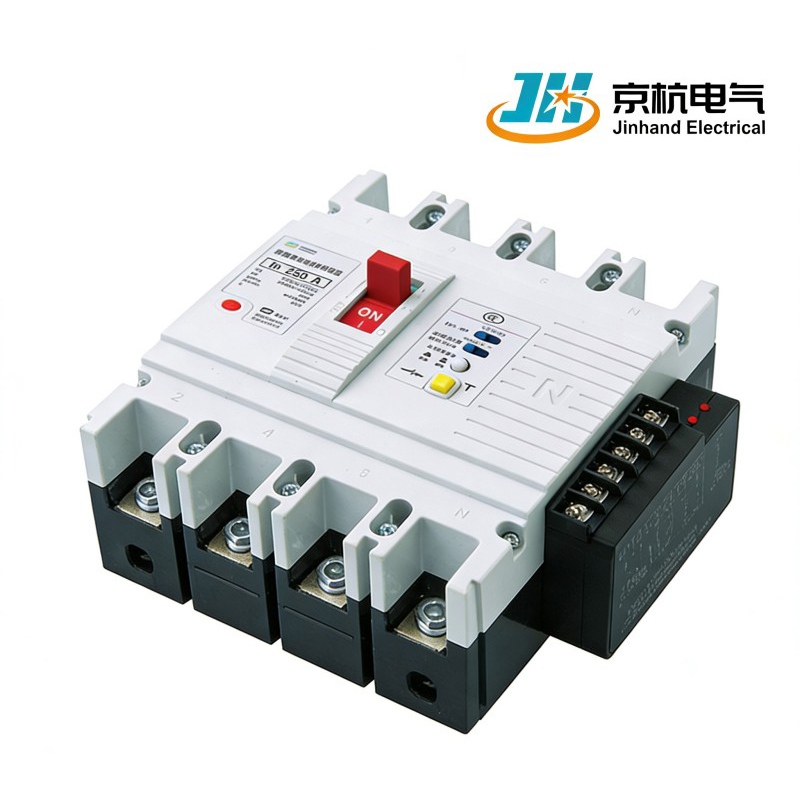

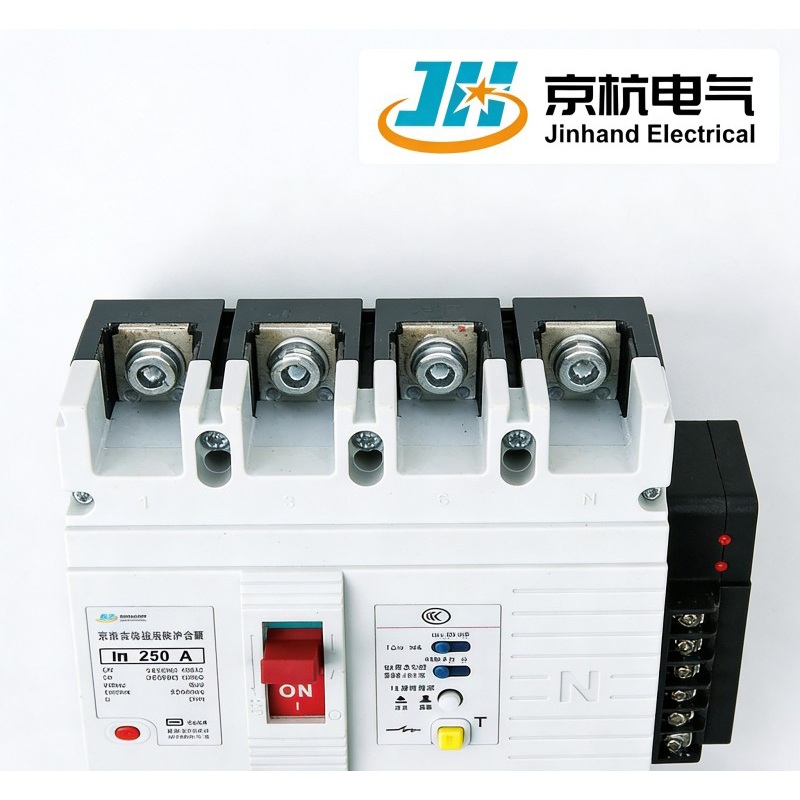

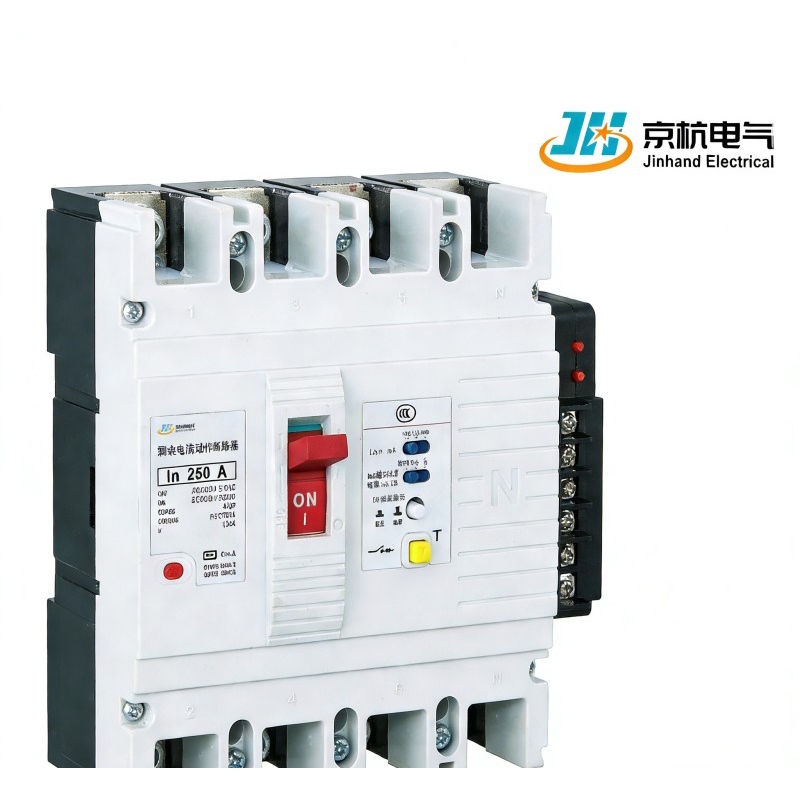

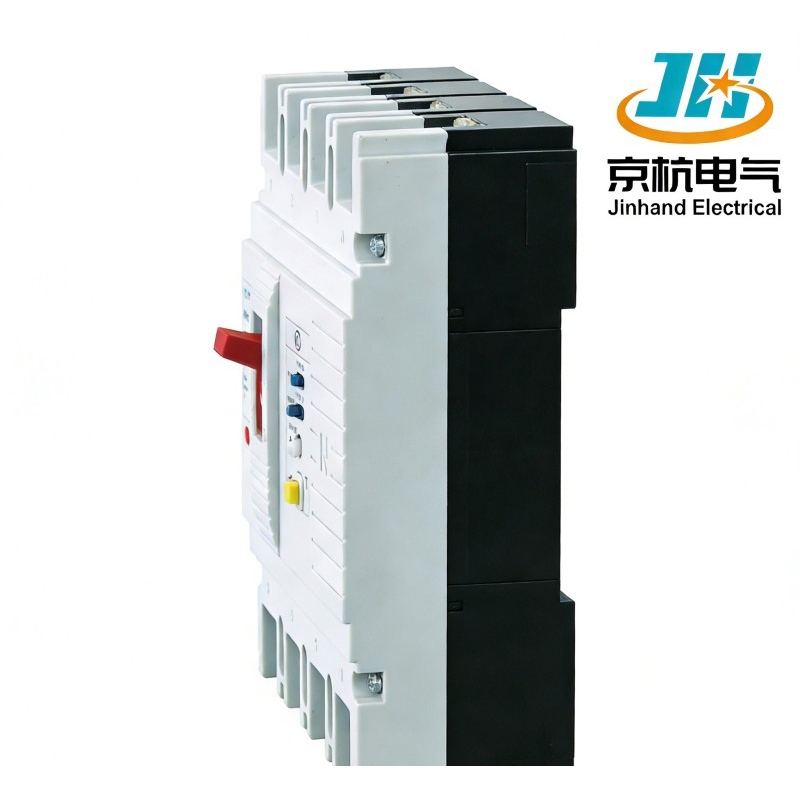

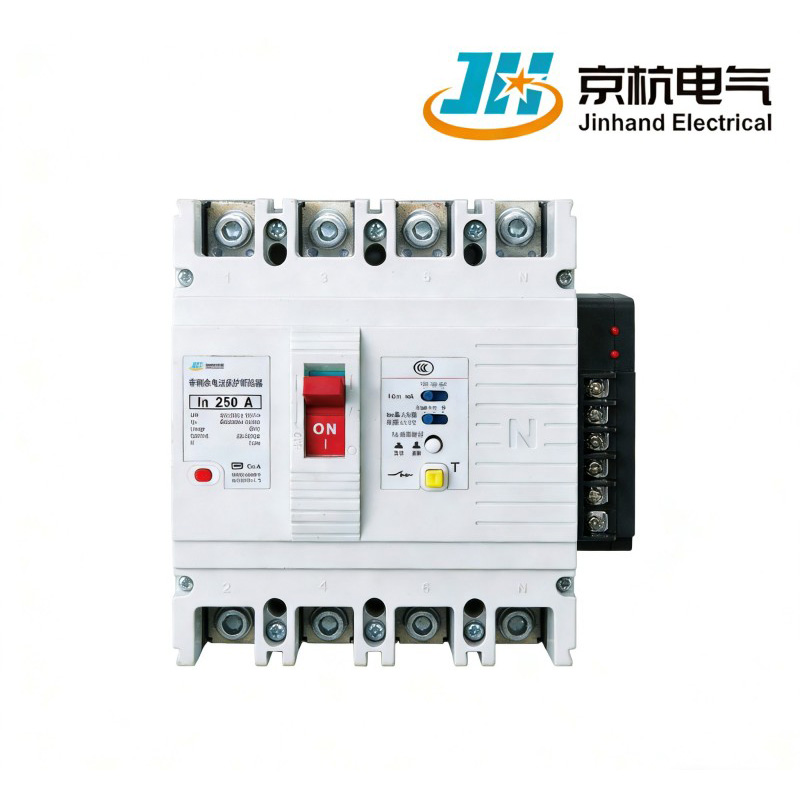

قاطع دائرة الحالة المصبوب

تم تصميم قاطع الدائرة المقولب JHM1L، الذي طورته شركة Jinhand Electrical ومقرها الصين، لدوائر AC 50 هرتز و400 فولت مع تصنيفات تيار تصل إلى 800 أمبير. يوفر هذا القاطع الذي يوفره المصنع الحماية من الحمل الزائد، وقصر الدائرة، والجهد المنخفض، والخطأ الأرضي، وهو مناسب للتبديل غير المتكرر، وبدء تشغيل المحرك، والوقاية من مخاطر الحريق في أنظمة توزيع الطاقة.

المزايا

1. السلامة المعززة: توفر الحماية ضد الأعطال الأرضية المستمرة، مما يقلل من مخاطر الحريق التي قد لا يتم اكتشافها بواسطة الحماية القياسية من التيار الزائد.
2. الحماية الشاملة: توفر الحماية من الحمل الزائد، والدائرة القصيرة، والجهد المنخفض، مما يضمن سلامة الخطوط والمعدات الكهربائية.
3. أداء موثوق: مصمم للتبديل المتكرر وتطبيقات بدء تشغيل المحرك، مما يجعله مناسبًا لمختلف الاحتياجات التشغيلية.

المعلمات التقنية الرئيسية

مشروع

JHM1-63

JHM1-125

JHM1-250

JHM1-400

JHM1-630

الإطار الحالي Inm(A)

125

250

400

630

800

التصنيف الحالي في (أ)

10/16/20/25/32/40/50/63/ 80/100/125

100/125/140/160/180/200/225/250

225/250/315/350/400

400/500/630

630/700/800

عدد البولنديين

3/4

3/4

3/4

3/4

3/4

تصنيف الجهد التشغيلي Ue (V)

ايه سي 800

تصنيف جهد العزل Ui (V)

ايه سي 400

ايه سي 400

ايه سي 400

ايه سي 400

ايه سي 400

تصنيف دفعة تحمل الجهد Uimp (V)

8000

8000

8000

8000

8000

مسافة الانحناء (مم)

≥50

≥50

≥50

≥50

≥50

كسر مستوى القدرة

L

M

L

M

L

M

L

M

H

L

M

H

أقصى قدرة لكسر الدائرة القصيرة lcu(kA)

تيار متردد 400 فولت

50

85

50

85

50

65

100

50

65

100

50

65

100

خدمة قدرة كسر الدائرة القصيرة lcs (kA)

تيار متردد 400 فولت

35

50

35

10

35

42

65

35

42

65

35

42

65

تصنيف التشغيل المتبقي الحالي غير المتأخر من النوع I△n(mA)

نوع غير متأخر

100/300/500

النوع المؤجل

100/300/500

300/500/1000

التصنيف الحالي غير التشغيلي المتبقي I△n(mA)

1/2I△ن

1/21△ن

1/2I△ن

1/21△ن

1/21△ن

قدرة تصنيع الدائرة القصيرة المتبقية (الكسر) I△m(mA)

25% لتر مكعب

25% لتر مكعب

25% لتر مكعب

25% لتر مكعب

25% لتر مكعب

أداء التشغيل (دورات)

تنشيط/تشغيل

1500

1000

1000

1000

1000

إلغاء تنشيط/إيقاف التشغيل

8500

7000

4000

4000

4000

W

92

121

107

141

150

198

210

280

210

280

L

150

150

165

165

257

257

282

282

282

282

H

92

92

90

90

105

105

110

110

110

110

رحلة التحويلة

O

O

O

O

O

الافراج عن انخفاض الجهد

O

O

O

O

O

وحدة الإنذار الحالية المتبقية

O

O

O

O

O

الاتصال المساعد

O

O

O

O

O

اتصال التنبيه

O

O

O

O

O

آلية التشغيل الآلية

O

O

O

O

O

آلية تشغيل المقبض الدوار

O

O

O

O

O

الميزات الرئيسية

1. المواصفات المقدرة: مناسبة لدوائر التيار المتردد 50 هرتز مع جهد عزل مقنن 800 فولت، جهد تشغيلي يصل إلى 400 فولت، وتيارات تشغيلية مصنفة تصل إلى 800 أمبير.
2. تطبيق متعدد الاستخدامات: مثالي للتطبيقات التي تتطلب تبديلًا غير متكرر، مما يجعله قابلاً للتكيف مع البيئات الصناعية والتجارية المختلفة.
3. الحماية من مخاطر الحريق: مصمم خصيصًا لاكتشاف الأعطال الأرضية التي قد تؤدي إلى حالات حريق خطيرة، مما يعزز السلامة العامة.

أبرز المنتجات

1. الحماية المتكاملة للتيار المتبقي: تجمع بين الحماية من الحمل الزائد والدوائر القصيرة والجهد المنخفض والخطأ الأرضي في وحدة واحدة، وهي مناسبة للسلامة الشخصية والوقاية من الحرائق.
2. تغطية النطاق الحالي الواسع: التيار المقنن من 10 أمبير إلى 800 أمبير، يلبي الاحتياجات المتنوعة بدءًا من التوزيع السكني وحتى التطبيقات الصناعية.
3. قدرة كسر عالية مع مستويات قابلة للتحديد: توفر قدرات كسر ثلاثية المستويات L/M/H (تصل إلى 100 كيلو أمبير/400 فولت)، قابلة للتكيف مع سيناريوهات مخاطر الدائرة القصيرة المختلفة.
4. أوضاع حماية تسرب الأرض المتعددة: يدعم حماية التيار المتبقي الفوري والمتأخر زمنياً، مع تيار تشغيل متبقي مقدر قابل للتعديل من 100 مللي أمبير إلى 1000 مللي أمبير.

تحسين التكلفة التشغيلية

1. وظيفة الاختبار الذاتي الذكية لتسرب الأرض: تدعم الاختبار الذاتي الدوري والاختبار اليدوي لضمان بقاء الحماية الحالية المتبقية فعالة.
2. تكوين الملحقات المعيارية: تتميز جهات الاتصال المساعدة، ووحدات الإنذار، ورحلات التحويل، وما إلى ذلك، بتصميم التوصيل والتشغيل لسهولة الصيانة والاستبدال.
3. عمر كهربائي وميكانيكي طويل: عمر كهربائي يصل إلى 8,500 عملية، وعمر ميكانيكي مستقر، مما يقلل تكاليف الاستبدال الإجمالية.
4. مؤشر الحالة وإخراج التنبيه: يتضمن مؤشر حالة التشغيل/الإيقاف/الخطأ/التسرب ويدعم إخراج إشارة الإنذار عن بعد.

الخدمات اللوجستية والتركيب

1. التغليف الصناعي القياسي: مقاوم للصدمات والرطوبة مع وضع علامات واضحة، ومناسب لشحن المنصات أو الحاويات، ومتوافق مع الخدمات اللوجستية العالمية.
2. طرق التثبيت المرنة: تدعم تركيب السكك الحديدية DIN والتركيب الثابت للوحة الأمامية، مع توفير قوالب التركيب وإرشادات عزم الدوران.
3. تصميم التوصيل والتشغيل: تسمح واجهات الملحقات القياسية بالتوسع الوظيفي في الموقع بدون أدوات خاصة.
4. الدعم الفني متعدد اللغات: يوفر أدلة التثبيت ومخططات الأسلاك وجداول المعلمات باللغتين الصينية والإنجليزية للنشر السريع في المشاريع الخارجية.

دعم الخدمة

1. الاختيار المجاني والدعم الفني: يوفر أدوات الاختيار عبر الإنترنت والاستشارات الفنية لمساعدة العملاء في التكوين المناسب.
2. التدريب على التثبيت والتشغيل: يقدم مقاطع فيديو لتثبيت المنتج وأدلة التشغيل وخدمات التدريب في الموقع.
3. دعم تشخيص الأخطاء وإصلاحها: يوفر تشخيص الأخطاء عن بعد وخدمات الإصلاح في الموقع مع الاستجابة السريعة.

ملاحظات العملاء

1."تم اختيار سلسلة JHM1L لأنظمة توزيع الطاقة التجارية المعقدة المتعددة. حماية دقيقة من تسرب الأرض، تشغيل مستقر، تحسين السلامة الكهربائية بشكل كبير."
2. "نسبة أداء عالية من حيث التكلفة، ووظائف شاملة، ومناسبة بشكل خاص للمشاريع الهندسية الخارجية مع متطلبات صارمة للسلامة الشخصية والوقاية من الحرائق."
