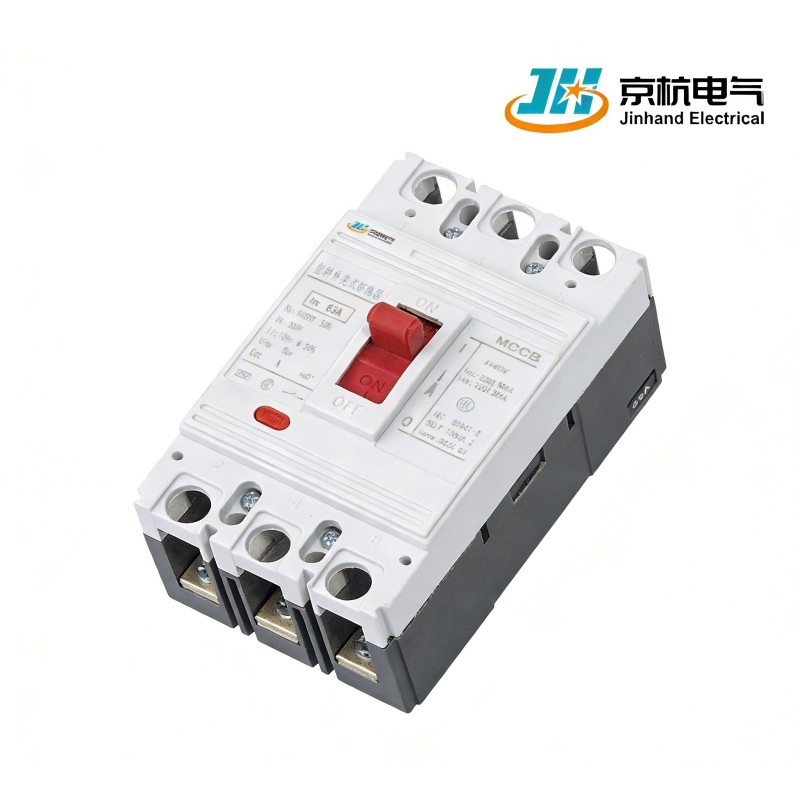

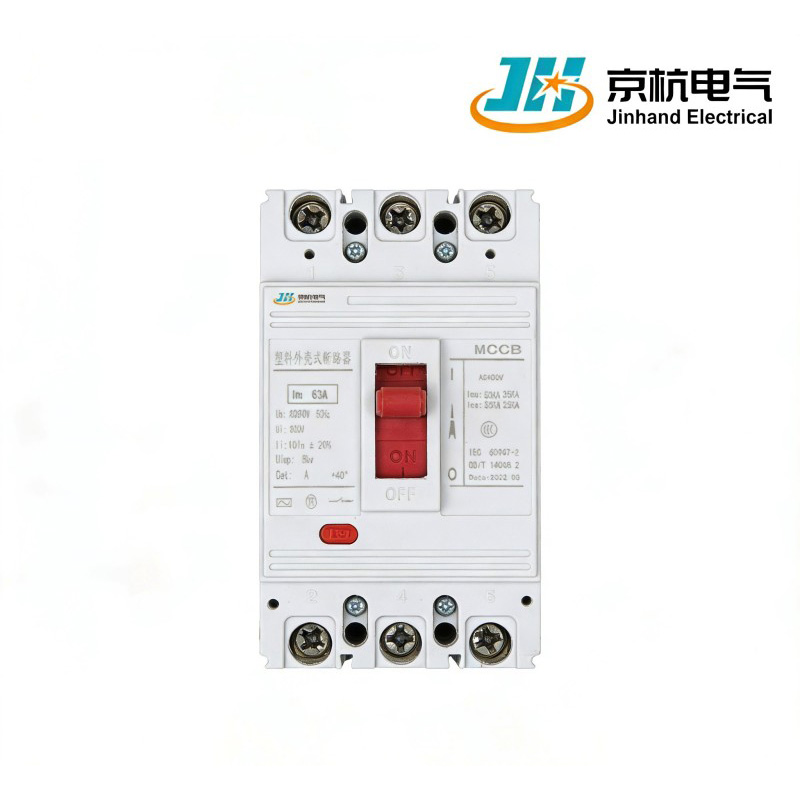

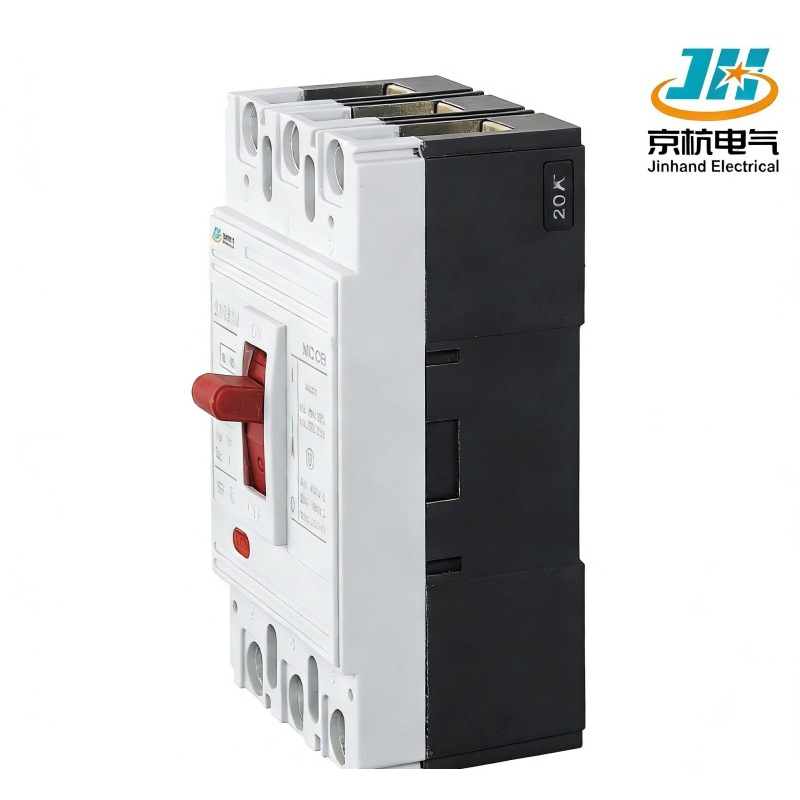

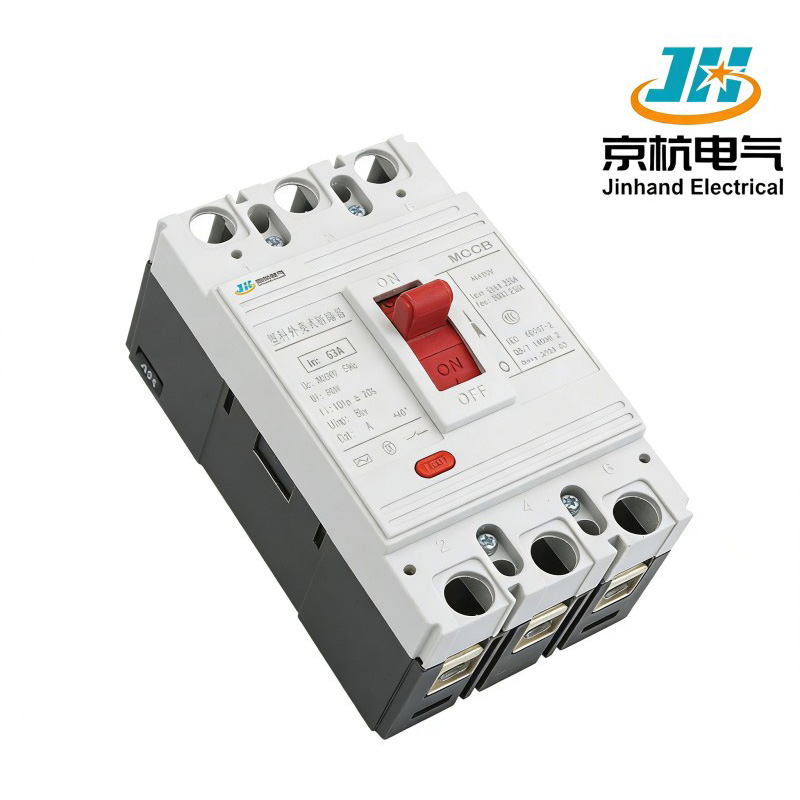

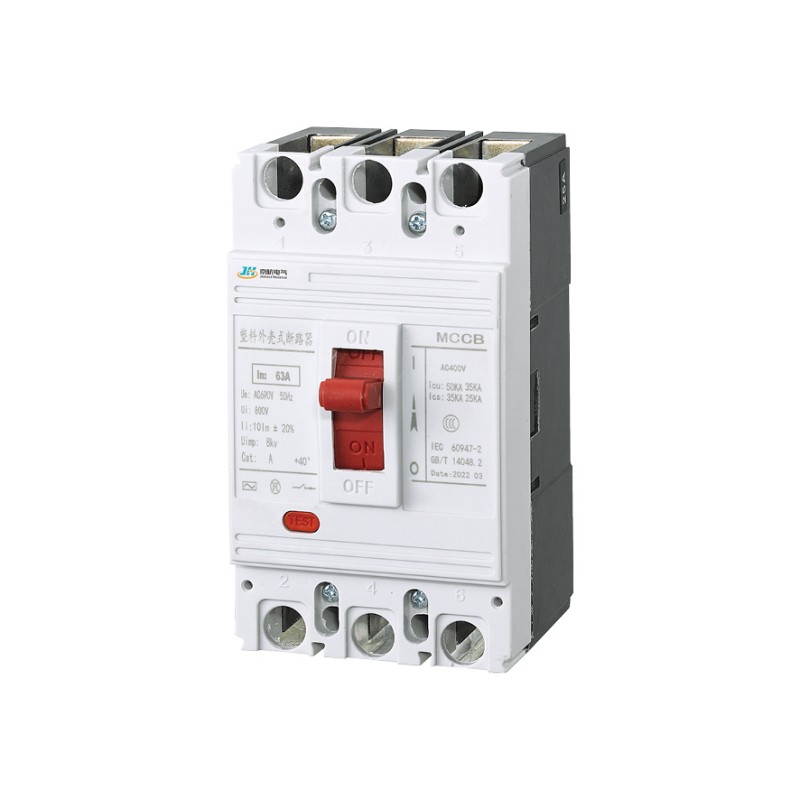

قاطع الدائرة من نوع الحالة المصبوب

تم تصميم قاطع الدائرة الكهربائية من نوع الحالة المقولبة JHM1، الذي تم تصنيعه وتوريده من قبل شركة Jinhand Electrical ومقرها الصين، لأنظمة التيار المتردد 50 هرتز مع جهد تشغيلي يصل إلى 690 فولت وتيارات تصل إلى 1250 أمبير. مناسب للتبديل غير المتكرر وتشغيل المحرك، يوفر هذا المنتج الذي يتم إنتاجه مباشرة من المصنع حماية موثوقة من التحميل الزائد وقصر الدائرة والجهد المنخفض لحماية الخطوط الكهربائية ومعدات إمداد الطاقة.

المزايا

1. الحماية الشاملة: مجهزة بحماية من الحمل الزائد والدوائر القصيرة والجهد المنخفض، مما يضمن سلامة الخطوط والمعدات الكهربائية.
2. سعة عالية: يدعم تيار تشغيلي يصل إلى 1250 أمبير، مما يجعله مناسبًا للتطبيقات الصعبة.
3. أداء موثوق: مصمم للتبديل غير المتكرر وبدء تشغيل المحرك، مما يوفر عملية يمكن الاعتماد عليها في مختلف البيئات الصناعية.

المعلمات التقنية الرئيسية

مشروع		JHM1-63			JHM1-125			JHM1-250			JHM1-400				JHM1-630				JHM1-800				JHM1-1250
تصنيف حجم الإطار		63			125			250			400				630				800				1250
التصنيف الحالي في (أ)		6/10/16/ 20/25/32/ 40/50/63			10/16/20/25/32/40/50/63/ 80/100/125			100/125/140/160/180/200/225/250			200/225/250/ 315/350/400				400/500/630				630/700/800				800/1000/1250
تصنيف الجهد التشغيلي Ue (V)		ايه سي 400/690			ايه سي 400/690			ايه سي 400/690			ايه سي 400/690				ايه سي 400/690				ايه سي 400/690				ايه سي 400/690
تصنيف جهد العزل Ui (V)		ايه سي 500			ايه سي 800			ايه سي 800			ايه سي 800				ايه سي 800				ايه سي 800				ايه سي 800
عدد البولنديين		3/4			3/4			3/4			3/4				3/4				3/4				3
تصنيف قدرة كسر الدائرة القصيرة في نهاية المطاف		L	M	H	L	M	H	L	M	H	L	M		H	L	M		H	M		H		M	H
تصنيف قدرة كسر الدائرة القصيرة النهائية Icu (kA)	AC690V					20	30		20	30		20		30		20		30	30				30	30
	تيار متردد 400 فولت	35	50	85	35	65	85	35	65	85	50	65		100	65	75		100	65		75		65	100
قدرة كسر الدائرة القصيرة للخدمة المقدرة lcs (kA)	AC690V					10	15		10	15		15		15		15		20	20				20	20
	تيار متردد 400 فولت	22	35	55	22	40	65	22	40	65	35	50		65	42	50		65	42		50		50	65
أداء التشغيل (دورات)	تنشيط / تشغيل الطاقة	4500			3000			2500			1500				1500				1000				500
	إلغاء تنشيط/إيقاف الطاقة	8500			7000			6500			4000				4000				2500				2500
	L	136			150			165			257				270				280				330
	W	77	77/103		92	92/122		106	142		149		198		182		240		210	280		210	210
	H	74	82		71	89		88	106		105				107				106				137
مسافة الانحناء (مم)		≥50			≥50			≥50			≥50				≥50				≥100				≥100

الميزات الرئيسية

1. المواصفات المقدرة: جهد العزل المقدر 800 فولت (500 فولت لـ JHM1-63) والجهد التشغيلي حتى 690 فولت (400 فولت لـ JHM1-63).
2. تطبيق متعدد الاستخدامات: مثالي للاستخدام في دوائر التيار المتردد 50 هرتز، ويستوعب مجموعة واسعة من الأنظمة الكهربائية.
3. تصميم متين: تم تصميمه ليتحمل متطلبات تطبيقات بدء تشغيل المحرك، مما يعزز الموثوقية والأداء بشكل عام.

أبرز المنتجات

1. تغطية تيار واسعة: يغطي نطاقات تيار متعددة من 63 أمبير إلى 1250 أمبير، مما يلبي متطلبات الحمل المتنوعة مع قدرة قوية على التكيف.
2. خيارات قدرة القطع العالية: توفر قدرات كسر ثلاثية المستويات L/M/H (تصل إلى 100 كيلو أمبير/400 فولت)، مما يسمح بالاختيار المرن بناءً على احتياجات الحماية.
3. توافق نطاق الجهد العريض: الجهد التشغيلي المقدر حتى 690 فولت تيار متردد، مناسب لكل من أنظمة 400 فولت و690 فولت.
4. دعم الملحقات المتنوعة: متوافق مع جهات الاتصال المساعدة، وجهات اتصال الإنذار، ورحلات التحويل، وإصدارات الجهد المنخفض، وغيرها من الملحقات للحصول على وظائف موسعة.

تحسين التكلفة التشغيلية

1. تصميم طويل العمر للكهرباء: عمر تشغيل كهربائي يصل إلى 8,500 دورة (JHM1-63)، مما يقلل من تكرار الاستبدال وتكاليف الصيانة.
2. تكوين الملحقات المعيارية: تتميز الملحقات بتصميم التوصيل والتشغيل، مما يسمح بالتثبيت السهل في الموقع دون استبدال الوحدة بأكملها.
3. إشارة الحالة الواضحة: إشارة ثلاثية الحالات ("ON-OFF-FAULT") لتحديد سريع لحالة التشغيل.
4. إجراءات الصيانة الموحدة: توفر أدلة الصيانة وطرق التشخيص، مما يخفض الحد الفني للصيانة.

الخدمات اللوجستية والتركيب

1. تصميم التغليف المدمج: تغليف موحد لمواصفات مختلفة، هيكل قوي، سهولة التراص والنقل.
2. طرق التثبيت المرنة: تدعم تركيب السكك الحديدية DIN والتركيب الثابت للوحة الأمامية، مع قوالب ثقب التثبيت للبناء المريح.
3. الدعم اللوجستي العالمي: شركاء مع العديد من شركات الخدمات اللوجستية الدولية، ويقدمون DDP/DAP وشروط تجارية أخرى.
4. الوثائق الفنية متعددة اللغات: توفر أدلة التثبيت ومخططات الأسلاك وجداول المعلمات باللغتين الصينية والإنجليزية للمشاريع الخارجية.

مزايا عملية الإنتاج

1. خطوط الإنتاج الآلية: العمليات الرئيسية مثل اللحام بالتلامس، ولف الملف، وقولبة حقن الغلاف تكون آلية.
2. نظام الاختبار الشامل: تخضع كل وحدة للخصائص التشغيلية، وتحمل الجهد، واختبارات ارتفاع درجة الحرارة لضمان الاتساق.
3. عمليات التصنيع الصديقة للبيئة: اللحام الخالي من الرصاص، ومواد الإسكان القابلة لإعادة التدوير، والإنتاج يتوافق مع معايير التصنيع الخضراء.
4. إدارة الجودة الصارمة: حاصلة على شهادة ISO 9001، وتطبق مراقبة الجودة الكاملة للعملية بدءًا من المواد الواردة وحتى المنتجات النهائية.

أبرز الابتكارات

1. حماية مزدوجة مع رحلة ثنائية المعدن والمغناطيسية: حماية دقيقة من الحمل الزائد، واستجابة سريعة للدائرة القصيرة، وموثوقية حماية عالية.
2. تصميم توجيه تنافر الاتصال: تفتح جهات الاتصال بسرعة تحت تيار الدائرة القصيرة، مما يقلل من تآكل القوس ويحسن أداء الكسر.
3. آلية التشغيل المحسنة: قوة تشغيل المقبض المنخفض، ردود الفعل اللمسية الواضحة، تدعم القفل لتعزيز السلامة التشغيلية.
4. تصميم فتحة التوسعة المعيارية: فتحات تم تكوينها مسبقًا لتركيب الملحقات، ودعم التوسع الوظيفي والترقيات في الموقع.

مزايا سلسلة التوريد

1. القدرة على إنتاج التكامل الرأسي: يتم تصنيع المكونات الأساسية مثل جهات الاتصال، والملفات، والمبيتات داخل الشركة، مما يضمن استقرار العرض.
2. تخطيط المستودعات المتعددة على الصعيد الوطني: تدعم المستودعات المركزية في شرق وجنوب وغرب الصين التخصيص والتسليم السريع.
3.آلية الاستجابة المرنة للطلبات: تدعم تخصيص الدفعات الصغيرة والطلبات كبيرة الحجم مع دورات تسليم يمكن التحكم فيها.
4. شبكة توريد قطع الغيار العالمية: يتم تخزين قطع الغيار في دول التصدير الرئيسية لضمان دعم ما بعد البيع في الوقت المناسب.
